Dominos pour echellle

[Mama23]

Bonjour à tous

Je souhaite réaliser une échelle pour ma bibliothèque avec des tasseaux en chêne massif de 30x30mm, que ce soit pour les barreaux ou pour les montants. J’ai la chance d’avoir une fraiseuse à domino festool. Donc voilà ma question: pensez vous qu’un assemblage domino entre les barreaux et les montants soit suffisamment solide pour supporter mon poids (on va dire jusqu’à 90kg)?

Ça m.arrangerait bien en fait

Merci de votre avis et belle journée

[bulubuluplopplop]

30x30 ça va pour les barreaux mais ça me parait chétif pour les montants.

Avec des domino de 10 ça devrait aller, t'es proche de la taille qu'auraient des tenon standards.

[lamouette]

Bonjour
je verrais plus des barreaux de section rectangulaire , 30 par 40 environ.
10 en tenon oui mais quelle largeur font les dominos de 10?
en 30x30 le domino doit être du tiers, soit 10mm Ca ne va pas du tout et plus large c'est le barreau qui casse à la base, pas le domino, car il ne reste que 10mm de matière.
Du coup avec des dominos les barreaux devraient plutot être de section 30 par 50.
Avec une Domino je ferais les mortaises , mais je ferais des vrais tenons sur les barreaux, ce n'est pas bien compliqué.

[bulubuluplopplop]

10 en tenon oui mais quelle largeur font les dominos de 10?

23

[lamouette]

10 en tenon oui mais quelle largeur font les dominos de 10?

23

merci, il reste 3,5mm de bois au dessus du domino , il ne faut pas peser lourd pour monter sur l'échelle.

[Fridu]

Bonjour,
Ça ne serait pas plus simple de faire des encastrements de la section des barreaux dans les montants?

[xyloweb]

Bonjour
je verrais plus des barreaux de section rectangulaire , 30 par 40 environ.
10 en tenon oui mais quelle largeur font les dominos de 10?
en 30x30 le domino doit être du tiers, soit 10mm Ca ne va pas du tout et plus large c'est le barreau qui casse à la base, pas le domino, car il ne reste que 10mm de matière.
Du coup avec des dominos les barreaux devraient plutot être de section 30 par 50.
Avec une Domino je ferais les mortaises , mais je ferais des vrais tenons sur les barreaux, ce n'est pas bien compliqué.

Je partage ton avis : mortaise à la Domino sur les montants et vrais tenons sur les barreaux.

[xyloweb]

Bonjour,
Ça ne serait pas plus simple de faire des encastrements de la section des barreaux dans les montants?

Non, tu perds la rigidité assurée par l'épaulement de ton tenon.

[Fridu]

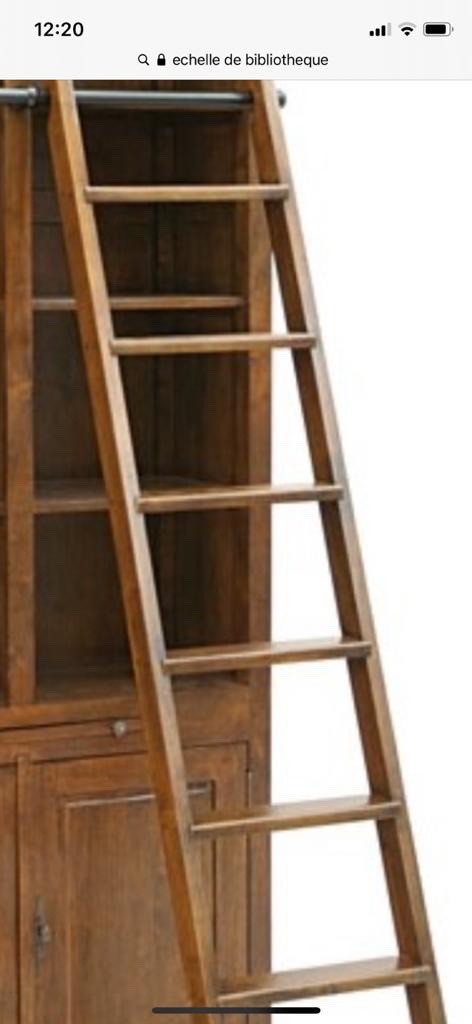

C’est pourtant souvent fait comme ça:

Et 30mm de chêne c’est qd même bien rigide!

[lamouette]

là ce n'est pus une échelle à barreaux mais à marches, comme une échelle de meunier, oui c'est costaud. Il y a des rainures sur les montants.

[Mama23]

Merci beaucoup pour toutes vos réponses à la fois rapides et « constructives »

Effectivement faire des tenons de section rectangulaire qui s’enficheraient dans les mortaises faites à la festool, ça m’avait traversé l’esprit... si c’est ce qu’il faut faire et bien banco!

D’après ce que je comprends, il faut donc plutôt faire des mortaises de 10mm de haut et 23 de large sur les montants (échelle tenue debout) plutôt que l’inverse. En d’autres termes, lorsque je monte à l’échelle, la partie la plus fine de l’assemblage et donc la plus fragile se situera à l’avant et à l’arrière du barreau. La plus solide, respectant les 10x10x10, sera au dessus et en dessous.

[Mama23]

En fait après réflexion 23 de haut et 10 de large me semble plus solide au niveau des montants vu que les tenons-barreaux seront d’une seule pièce.... j’ai parlé avant de réfléchir!

[lamouette]

non, je ferais les tenons verticaux et sans épaulement, ou bien avec de minuscules épaulements, déjà que 30 ce n'est pas épais , pas d'épaulement , tenon de 10/30.
Je viens de vérifier une echelle en bois qui tient la route , montants de 65/45mm , barreaux de 25/45 , mortaises de 12/45, verticales, parallèles aux montants.

[Tamilhaz]

C'est bizarre car sur ce coup on dirait que les intervenants ne font plus confiance à la colle (et moi non plus à priori). Et pourtant, reconstituer un tenon à la domino devrait être aussi costaud, sur le papier.

[lamouette]

pas selon les règles de menuiserie en tout cas , vu qu'il doit rester au moins 1/3 de matière autour d'un assemblage par rapport aux dimensions du tenon, tenon collé aussi pourtant.
Cette règle est très cartésienne , je trouve, 3 fois la même quantité de matière pour que tout soit de même force, le tenon et ce qui le maintient.

[Geo_Fresh]

Pour avoir la réponse, fais un test

Dominos collés sur un barreau, les dominos en appui sur des briques. Et tu sautes dessus...
Si rien ne bouge, t'as déjà un bon début de réponse

[lamouette]

et tu te casse une patte si ça ne casse pas , si ça casse aussi

[Geo_Fresh]

à 5 cm de haut ou à 1m de haut la résistance sera la meme...
c'est pour ca que je parlait d'une brique .
5cm - 1.5cm... 3.5cm de haut ca va être dur de se casser une patte

[bulubuluplopplop]

merci, il reste 3,5mm de bois au dessus du domino , il ne faut pas peser lourd pour monter sur l'échelle.

perso je vois ça avec le domino vertical, du coup la colle ne travaille pas en extension mais en cisaillement, et sur une grand surface.
Une fois collé (correctement) le domino est mécaniquement proche d'un tenon comme dit Tamillaz.

[lamouette]

je ne monterai pas sur le toit avec vos échelles
