Branchement moteur KITY pour scie à ruban

[TIpiER]

J'ai un petit puzzle à (re)construire...
Qui peut m'aider? C'est pour remonter sur une scie à ruban

[Lierne59]

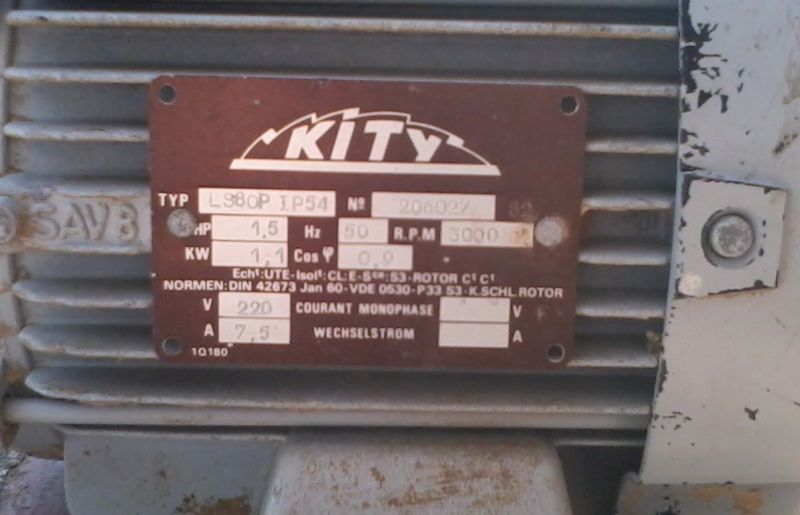

c'est le moteur d'origine de la scie ?

[TIpiER]

oui, c'est pour une 612

Le condo lui, n'est pas d'origine

[davidoffo]

Ouille ouille ouille...

Bon je laisse les gens compétents répondre, mais je compatis, j'ai vécu y'a pas si longtemps... Si VRAIMENT personne ne sait répondre, je tenterais en dernier recours l'ouverture de mon propre moteur kity pour faire une photo des branchements.

[Lierne59]

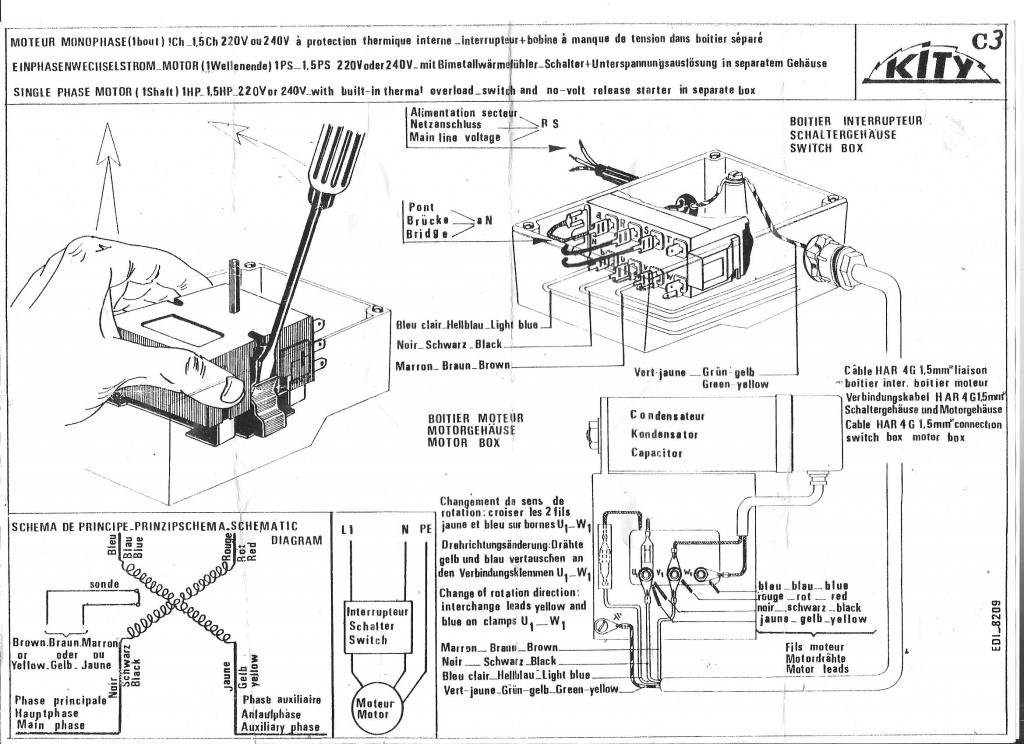

http://img90.xooimage.com/files/b/2/6/img-3abdfbd.jpg schema de ton boitier en lien bon cablage

[Lierne59]

vérifier ton branchement à vide, les infos élec à distance ça me fait toujours un peu peur. Attention au sens de rotation également sur une scie c'est pas top une inversion.

Si ce schéma n'est pas bon il faudra s'en prendre à davidoffo, si c'est bon je veux bien en être responsable

Plus sérieusement j'ai trouvé ce plan sur le site ami qui produit beaucoup de copeaux aussi.

[TIpiER]

Parfait ce schéma! Merci beaucoup.
Je ferais un petit up qd ça fonctionnera

[davidoffo]

[...]Si ce schéma n'est pas bon il faudra s'en prendre à davidoffo, si c'est bon je veux bien en être responsable[...]

Ben voyons

[Lemarin dossalé]

Salut,
C'est dommage, je ne suis pas chez moi avant le 26 mai, j'aurais pris quelques photos et pu t'expliquer.
Je ferai un topic dessus prochainement, vu que c'est un sujet plutôt récurrent...

[TIpiER]

Ca y est, j'ai enfin refait les branchements.
Ca tourne!!!

Mais ça s'arrête si je relache le bouton, il ne reste pas en position 1.
Problème de cablage ou problème dans le boitier interrupteur?

[DamienD]

ce type interrupteur repasse a 0 si il y a une coupure de courent, il me semble aussi qu'il y a une protection contre la surchauffe qui le fait repasser a 0.

mais je ne saurais en dire plus.

[éricM]

J'ai le même que le tient.

Le tient,


Le mien,


Je te renvois ici : http://www.copaindescopeaux.fr/forum/vi ... =16&t=3266

Sur le mien aussi le bouton ne tenait plus en place... "comme tout moue".
Et voici ce que tchitchater m'a répondu :

Je te conseil aussi de ne plus essayer de démarrer le moteur, sinon tu vas griller le contacteur de démarrage

Heureusement j'avais un moteur de rab.
- - -

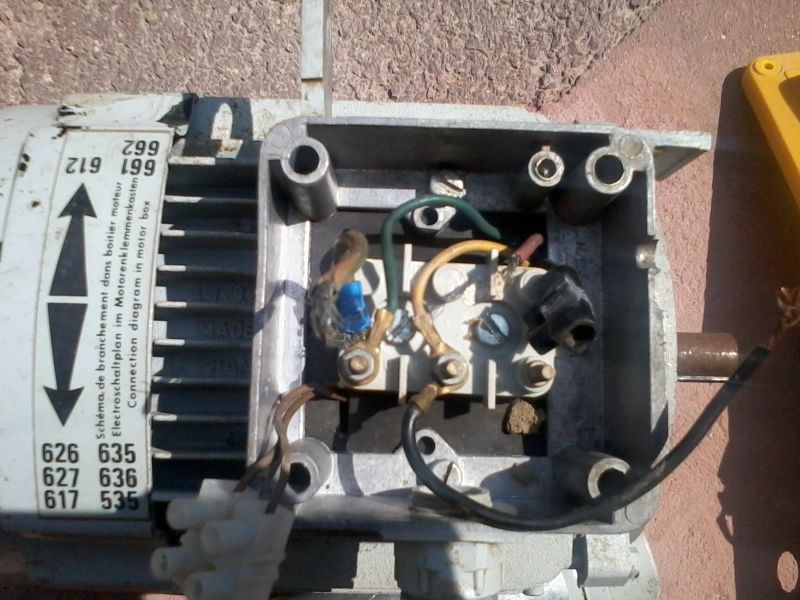

C'est la première fois que je vois un moteur Kity avec les sens de rotations indiqués en fonction de la machine outils !?

[TIpiER]

Ca y est, c'est résolu.
La sonde thermique ne marche plus, elle ne laissait plus passer le courant, et donc la bobine n'était pas alimentée.
J'ai branché en direct et ça fonctionne.

Merci à tous pour les infos

[egtegt]

Tu veux dire que tu as shunté la sonde ? Attention ! si c'est le cas, tu as un risque de griller le moteur.

[TIpiER]

Hello, nouveau problème sur un kity. Combi sur table cette fois ci.
Le moteur se lance, mais au bout de 3s le différentiel de la maison saute.
Une idée?

[Shitopicker]

ce type interrupteur repasse a 0 si il y a une coupure de courent, il me semble aussi qu'il y a une protection contre la surchauffe qui le fait repasser a 0.

mais je ne saurais en dire plus.

Bonjour,

Exemple
