Mon futur atelier (en projet)

[gahel]

Lut,

Je vais commencer par me présenter, étant nouveau inscrit sur le site.
Gaël, 35 ans, psychopathe du bois et fou furieux des ciseaux a bois (bien que je débute)
Et habitant actuellement dans le 33 (Gironde) à Gujan Mestras juste a côté d'Arcachon.

Bon, passons aux choses sérieuses, autrement dit mon projet :
Un petit atelier fait maison, surface déterminée : 15m² utilisables.
- Pour le moment, j'ai prévu de commencer par faire la chape en béton de 3mx5mx0,1m.
- Les cloisons, l'armature et le soutien de toiture: en bois bien sûr !!!! En pin maritimes poussant dans le coin pour être plus précis.
- La couverture : en tuiles plates (du coin) j'en ai récupéré pour 100m² grâce à un ami (gratuitement ). Mai petit bémol à cela, le m² fait un poids de 14kg. Du coup, mon gros soucis est de calculer une armature assez solide pour soutenir tout cela en sachant que l'atelier sera exposé au 2 vents qui "sévissent" dans le coin.

Si vous avez des suggestions et des informations, je suis preneur

Bon copeaux à toutes et à tous.

P.S.1 : Désolé pour les fautes mais je surveille mon Atila en couche culotte en même temps que je vous écris.

[gahel]

A oui, tant que j'y pense, j'hésite sur quel moyen utiliser pour faire la jonction entre la chape et le reste donc .... si vous avez une idée, n'hésitez pas à le dire.

[Jean-Mich]

Bonsoir,

Je ne pense pas que tu auras une réponse, a ta place j'irai sur un site spécialiser en construction.
Car il y a une trop grosse question de sécurité.
Si ça s'écroule toi tu peux peut être avec beaucoup de chance, t'en sortir avec de grosses bosses et quelques cassures,mais le bambin lui....

Désolé de ne pouvoir t'aider

Cordialement Jean-Mich

[chapao]

Coucou Gahel,

Oui, toujours difficile de répondre à de telles questions sans être "de la partie" !!!

Perso, je me suis lancé un peu dans le même genre de projet en fin d'année dernière :
-> 16m2 (3 x 6m extérieur, mais plus qu'à peine 16m2 une fois l'ossature et l'isolation réalisées !)
-> Ossature bois : pin brut de scierie, en faisant des cadres avec du 145mm x 45mm de section cloués, un contreventement en OSB 3 de 18mm à l'intérieur, fibre de bois dans les cadres et pare-pluie en extérieur + bardage tout simple en voliges de 20mm, brut de scierie posé sur tasseaux,
-> Pour le toit, à 1 pente, j'ai par contre opté pour des tôles ondulées, histoire de ne pas avoir trop de poids, et le tout est supportés par du pin en 240 x 45mm, tous les 40cm.
-> Et pas de chape de béton (j'aime pas le béton ), juste 10 plots de béton armé de 40 x 40cm, ancrés sur le rocher (oui, je suis en Hte-Loire => pas de sable comme chez toi !) et un soubassement en poutres de 10 x 20cm de section qui supporte deux caissons / plancher de 3m x 3m, toujours en 145 x 45mm de section, OSB3 en dessous et plancher déclassé dessus.

Tu peux voir des photos ici : http://chapao.com/picsengine/#album=32&photo=981

Mais bon, cherche sur internet et tu trouveras plein d'autres réalisations pour t'aider !

NB : et je connais ta région pour avoir les beaux-parents à Arès : vous avez un vent de folie par chez vous, c'est clair ! :?
Cordialement,

[gahel]

Certes mais bon, dans ma région d'origine, le vent est bien pire. A Perpignan il n'est pas rare d'avoir un vent de plus de 70km/h donc j'ai l'habitude.
En tous cas, merci pour ton lien Chapao, tu as fait du très beau boulo .
Et merci a toi aussi Jean-Mich pour ta réponse.

[euromax]

Salut gaël je suis dans la construction je peut d aider mais il me manque des informations la marque précise de tes tuiles le sens du faitage si deux pent y a t il des dehors de toiture si oui quel distance hauteur des murs les 15m2 total ou intérieur le plus simple fait moi des croquis avec le maximum d indication a bientôt si tu as besoin de mon aide

[gahel]

Lut euromax, Merci de me répondre.

Bon pour les croquis, ce va être difficile car je suis une bourougne en informatique et pire que cela en dessin.

Cependant je peux te décrire pas mal de choses:

Ce sont des tuiles plates arcachonaise ( poinçon tortue ) cela ressemble beaucoup aux tuiles marseillaises, au dos il y a marqué Tuilerie de la Méditéranée
hauteur maximale prévue de la structure 2m50 et 2m de hauteur minimale orienté plein ouest pour pouvoir prendre les 2 vents dominant en travers. Toiture prévue en un pent avec un dépassement d'environ 30cm.
15m² au total (au sol) sinon le maire va me le raser, pas le choix snifff

Bon copeaux à toutes et à tous.

[Jean-Mich]

Bonjour gahel,

Pour le dessin la je peux t'aider,dans le forum il y a un pavé sketchup un logiciel de dessin 3D,si tu cherche un peu tu trouveras même un lien qui te mèneras sur un site canadien.
Quatre vidéo(cours) très bien fait tu ne peux pas échoué dans ton apprentissage, c'est du pas a pas.

Cordi Jean-Mich

[PapyKy]

Salut a tous.

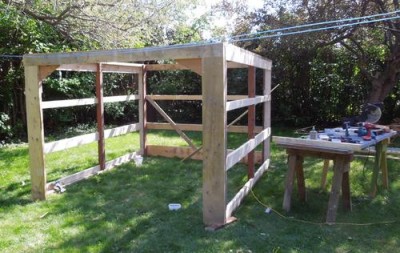

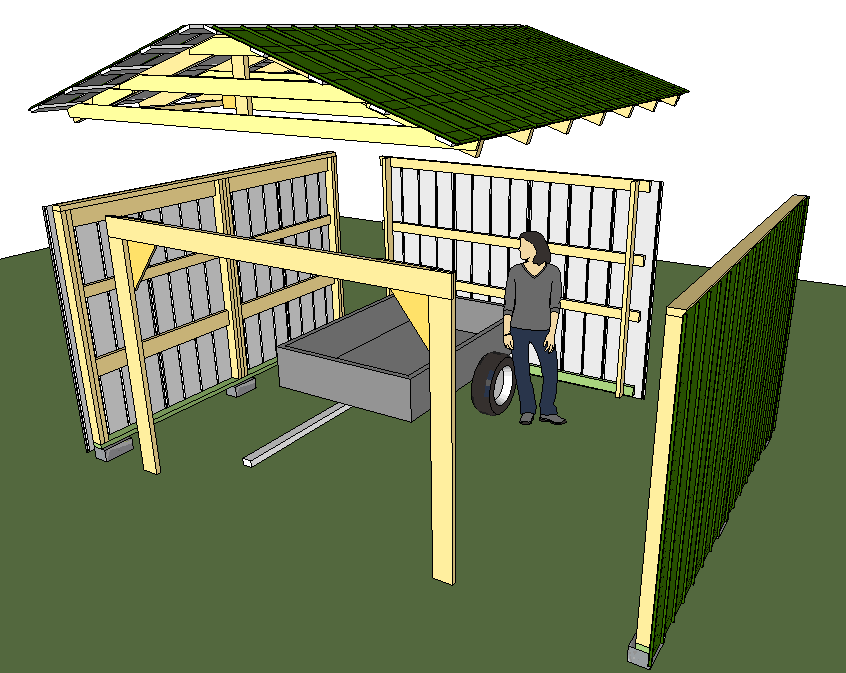

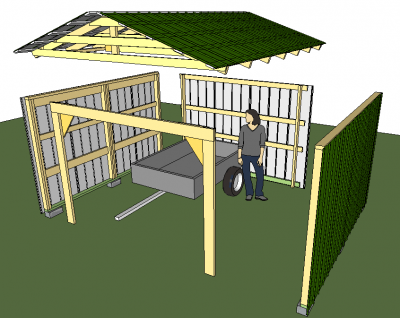

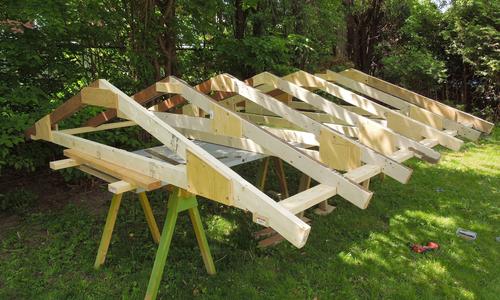

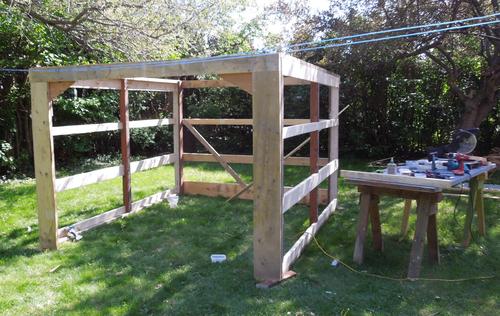

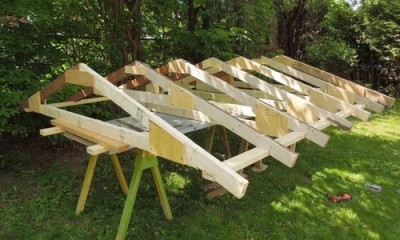

Pour répondre a gahel, voici une construction amateur d'un petit atelier ou garage en bois.

ICI pour le site : le tout en images.
http://woodgears.ca/shed/build1.html

Un service en vaut un autre, PapyKy.

[gahel]

Merci pour les renseignements Jean-Mich et PapyKy.

Bon copeaux à toutes et à tous.

[euromax]

salut gahel peut tu m'envoyer une photo de ta tuile car je ne retrouve pas le fournisseur est-elle encore fabriquer, regarde sur plusieur tuile si tu trouve la marque du fabricant (monier,koramic,imerys,terreal ou autre) tu te trouve en zone climatique 2 pour le calcul de ta couverture et a ma connaissance il n'existe pas de tuile pour une pente si faible (16%) par rapport au dimension que tu ma communiquer (2m00 a 2m50).a titre d'info avec une tuile romaines ou creuses dans ton secteur la pente mini et de 30% maxi 45% si tuile plate comme tu le dit dans ton premier message le mini et de 50% tu en est loin.concernant ta structure deux solutions possible, ossature bois ou le poteau poutre (abri tondeuse de jean-mich) a toi de choisir la façon dont tu prefere tavailler.

j'attend de tes nouvelles pour continuer l'etude

[gahel]

k, je vai faire les photos, j'assome mon chien qui hurle et je poste cela ^^
et pour info, elle n'est plus fabriquée depuis pas mal de temps mais toutjours tres cherchées ( les tuiles ^^ )

[gahel]

bon, j'arrive pas a les poster, je ferai cela plus tard, ma femme me tanne pour aller faire les courses ....

[gahel]

Mouerrf chuis vraiment pas doué
"Le fichier est trop gros, la taille maximum autorisée est 1 Mio" mais je trouve pas comment en diminuer la taille cela en devient presque déprimant

[gahel]

2012 198.JPG (35.61 Kio) Consulté 5803 fois

voila, est ce que cela marche ?

[gahel]

Elles sont crades, mais en bon état

[euromax]

Ok tuile terre cuite a emboitement avec un léger galbe, connait tu la quantité au mètre carre, elle doit être de 12,pose au sol et mesure puis pesage (attention de ne pas détruire la balance de maman) je doute du poids annonce dans ton message, la pente mini est bien de 30 pour cent avec écran de sous toiture ( pour le vent) donc si 1 pent de toiture il faut sur tes trois mètre de large une différence d'un mètre (2m00 a 3m00) sinon deux pente avec les cotes a 2m00 et le faitage a 2m50 je te laisse voir avec le maire pour les hauteurs autorise et le nombre de pente ah j'oublier pour le chien jette lui un morceau de bois ça va l'occuper

[gahel]

Merci pour toutes tes information euromax, mais je pense qu'en fait, une pente pareille va me pauser des soucis car cela diminuera d'autant la hauteur et je ne veux pas avoir a passer tout mon temps la tête baissé dans mon atelier.
Ha oui j'ai oublié de préciser un petit détail, j'ai un gabarit de gringalet comme dit ma femme : 1m98 pour 120kg environ
Je pense que je vais devoir me tourner vers une autre alternative que les tuiles, là j'hésite entre des plaques bitumées, des plaques en acier ou alors BARDEAU BITUMEUX THERMOCOLLANT mais bon la va falloir que je prenne le temps d'y réfléchir mais le probleme structurel restera le même

Bon copeaux à toutes et à tous.

[Jean-Mich]

Bonjour gahel,

Si il n'y a pas autant de poids de toiture, la c'est plus la même chose la un simple "cube" en bastaing fixer avec des chevilles en acier dans ta dalle de béton ça suffira.
Ou encore mieux des simple spits ou spits chimique suffiront.
Un peu dans le style des photos de papyky, mais je te conseille de faire le tour complet de ta dalle en bastaing.

Cordi Jean-Mich

[gahel]

k merci beaucoup pour les infos et désolé d'avoir pausé des questions pour rien finalement
