Défoncer des encoches toujours à la même distance

[ayahomme]

Bonjour,

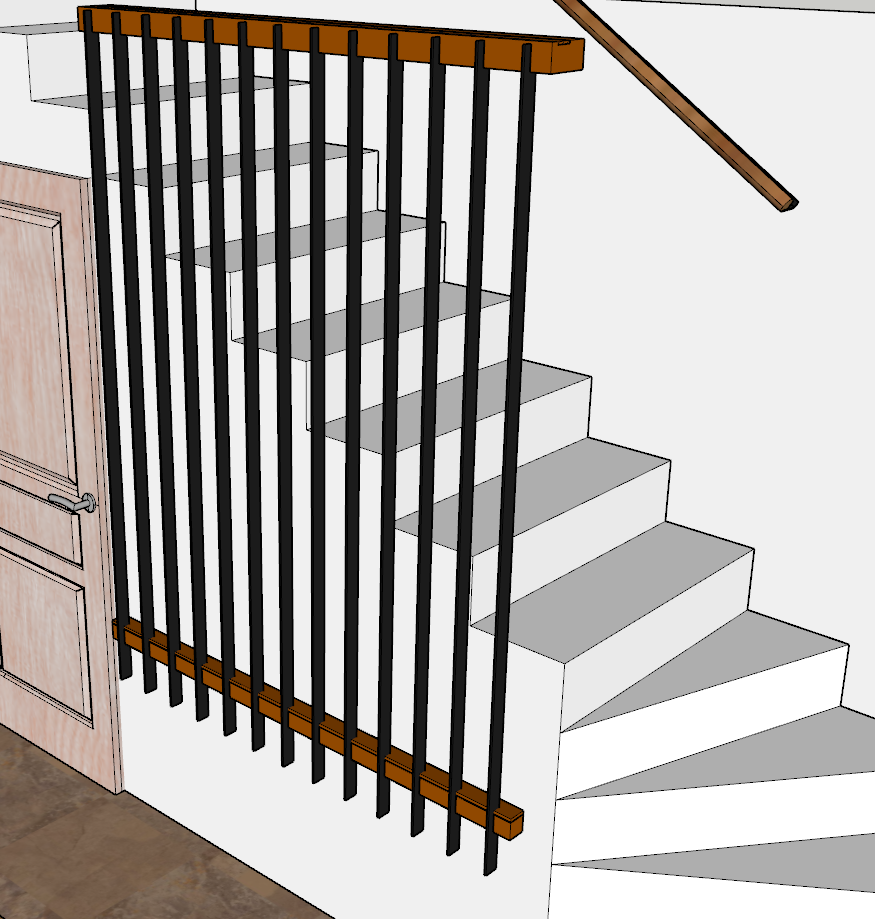

Je souhaite réaliser un garde-corps bois/métal pour fermer une cage d'escalier.

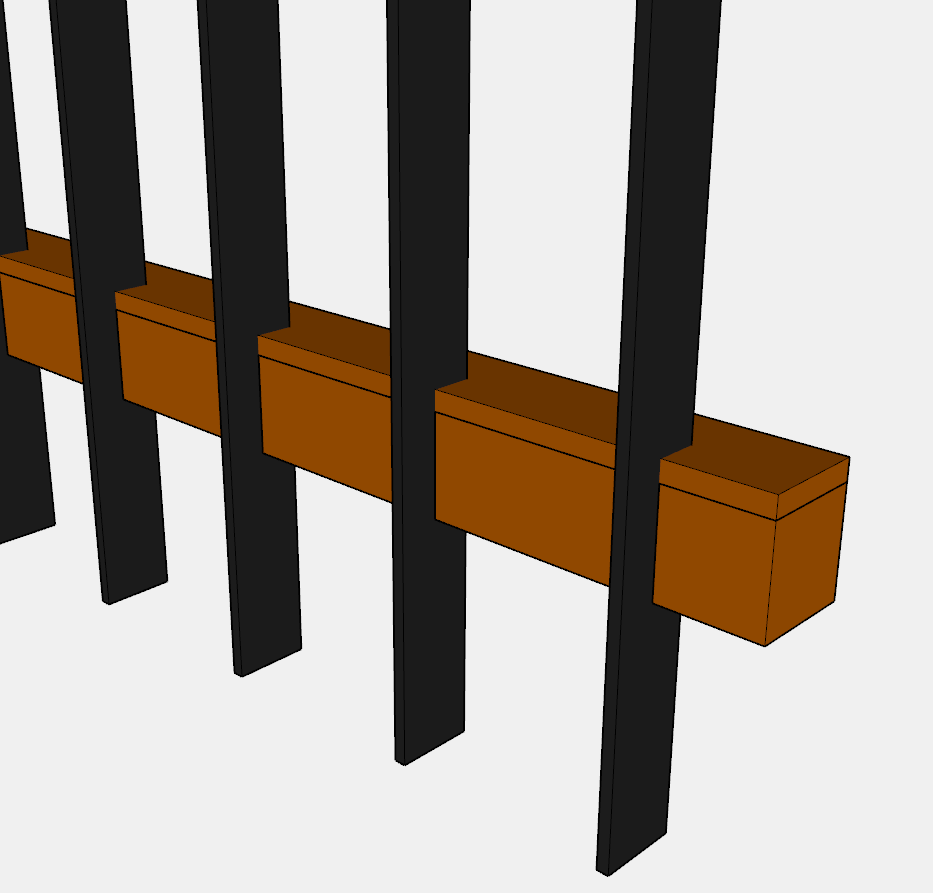

Je dois défoncer des encoches (de 6mm) pour y insérer les plats métal tous les 11 cm.

Je dois être très régulier dans la distance entre deux défonçages sinon je vais me retrouver avec un décalage à la sortie (13 encoches pour 13 plats métal en tout).

Quelle méthode me conseillez-vous ? Avez vous une idée de gabarit en tête ?

merci de vos réponses

[Jcb84]

Déjà peut-être defoncer les deux traverses en même temps en les serrant avec des serres-joints et pour la defonce, un simple t avec une cale permettant d’avoir toujours le même écart en se plaçant dans la rainure précédente.

[Jeff 54]

Pas mieux.
Un tasseau de 6mm fixé a ta planche, la longueur si te faut entre le tasseau et le bord de ta planche, bague de copiage.
Tu usines la première rainure puis tu enclenche le tasseau dedans pour décaler et faire la suivante en te guidant sur le bord de ton gabarit etc.

[philippe G]

Bonjour

Qu'est ce qui fait que tu as choisi du métal ( esthétique, solidité, facilité ...) pour les verticales et quel est le métal ?

Car si c'est de l'acier 13 barres de 1 m (voire plus) en section de 6 x ?, ça commence à peser?

Coller au double face ou visser, si ta défonceuse le permet, une fausse semelle sous ta défonceuse. Sur cette fausse semelle placer un tasseau de 6 mm (coulissant sans trop de jeu) à 110 mm de la fraise.
Attention à faire la fausse semelle bien plus la large que la longueur totale à usiner.

Pas besoin de bague de copiage.

[Burb]

Je ne pense pas qu'un "gabarit" utilisant la distance entre deux encoches successives soit une bonne solution. S'il n'est pas parfaitement précis, les erreurs vont s'accumuler au fil des défonçages. Par exemple, si on a 1 mm d'erreur sur ce montage, chaque encoche sera décalée de 1 mm en plus que l'encoche précédente, et la dernière se trouvera décalée de 12 mm ! Il vaut mieux reporter les positions exactes des encoches sur les traverses. Ce n'est pas difficile, et cela permet de positionner le dernier tasseau correctement tout en n'ayant qu'une différence indétectable dans les distances entre les plats.

Sinon, fixer les traverses l'une à l'autre pour obtenir exactement les mêmes positions en haut et en bas, et se faire un guide en forme d'équerre qui garantisse que la découpe soit bien perpendiculare aux traverses. Ce guide peut d'ailleurs être utilisé pour le positionnement exact de la défonceuse sur les traverses : dès qu'on connaît la distance entre le bord du guide et la fraise, il suffit de faire les repères sur les traverses en conséquence. Puis simplement d'aligner le guide sur ces repères.

[philippe G]

Je ne pense pas qu'un "gabarit" utilisant la distance entre deux encoches successives soit une bonne solution. S'il n'est pas parfaitement précis, les erreurs vont s'accumuler au fil des défonçages. Par exemple, si on a 1 mm d'erreur sur ce montage, chaque encoche sera décalée de 1 mm en plus que l'encoche précédente, et la dernière se trouvera décalée de 12 mm

Exact, mais est-ce un vrai problème ? L'espacement inter-barreaux sera lui régulier et c'est le plus important visuellement.

De plus on peut réellement travailler avec une erreur largement inférieure à 1 mm. ( du style < 0,5 mm)

Si on veut balancer équitablement les parties droites et gauches avant la première encoche ou après la dernière -( mais est-ce important?)
- on fait un essai sur un martyr et on mesure l'écartement : ex 111mm
- il suffit de partir environ 6,5 mm avant pour équilibrer l'ensemble ( ou encore de faire la mise à longueur finale de part et d'autres après la réalisation des encoches)

[Ollaren]

Pour ce genre d'usinages, tu fais tes encoches sur un même plateau que tu iras déligner ensuite, tu commences pas à t'emmerder à devoir utiliser des serres joints ou des machins.
Je ferai ce boulot avec une radiale avec une pige de 11cm (et 11,6cm si tu veux), la première rainure déterminera ensuite le reste.

[quesuisje]

Bonjour,

Moi, si je devais fabriquer ça, je le ferais dans l'autre sens...

Une planche, des blocs et je viens les coller/visser par l'arrière... Car couper 14 blocs identiques, c'est facile...

Quesuisje

[philippe G]

Pour ce genre d'usinages, tu fais tes encoches sur un même plateau que tu iras déligner ensuite, tu commences pas à t'emmerder à devoir utiliser des serres joints ou des machins.
Je ferai ce boulot avec une radiale avec une pige de 11cm (et 11,6cm si tu veux), la première rainure déterminera ensuite le reste.

Bonne solution aussi.

[Red71-2011]

Moi, si je devais fabriquer ça, je le ferais dans l'autre sens...
Une planche, des blocs et je viens les coller/visser par l'arrière... Car couper 14 blocs identiques, c'est facile...

+1
c'est beaucoup plus simple.

[FastAndDirty]

Salut,

j'utiliserai la methode défonceuse + gabarit décrite plus haut, et je ferais sur une seule pièce de bois que le délignerai seulement ensuite en 2 pièces (haut/bas). parallélisme garanti.

[patrick63]

Voila comment je procèderais si j'avais à faire ce travail. Je préparerais les deux traverses, éventuellement en laissant 2mm de plus sur l'épaisseur et sur la largeur de façon à reprendre à la raboteuse après défonçage pour éliminer des éclats possibles lors du défonçage.
Je serrerais les deux traverses et je tracerais l'emplacement exact de chaque rainure (compas et équerre), je descendrais les traits sur un coté d"une traverse.
Je préparerais un guide fait d'une planchette dont un des cotés est parfaitement dressé sous laquelle je visserais un tasseau parfaitement perpendiculaire au coté dressé de la planchette. Ce tasseau doit être plus long que la distance entre le coté de défonceuse et la fraise. Je serrerais le guide contre un morceau de chevron et le découperais l'extrémité du tasseau avec la fraise de 6 qui sera utilisée pour les rainures. On peut aussi prendre un tasseau plus épais que la rainure et défoncer la même rainure sur le guide que celle qui sera défoncée sur les traverses.
Il suffit ensuite de positionner le guide au niveau de chaque marque et de défoncer les deux traverses simultanément en bloquant ce guide au niveau de chaque marque. La rainure tombe forcément exactement à l'extrémité du tasseau ou au niveau de la rainure du tasseau.
NB pour ce genre de travail, on voit bien l'intérêt d'une base ronde sur la défonceuse....Sinon, il faut bien vérifier qu'on ne décolle pas la base du guide.
