Conseils pour la conception d un petit bureau repliable

[lyass94]

Salut a tous
Mes filles souhaiteraient que je leur réalise un petit bureau repliable !
J'aurai besoin de vos conseils pour trouver la charnière qui sera adaptée pour cette configuration ?

https://pin.it/48TuYzsNH



Dans l attente de votre retour et en vous remerciant par avance

Bonne soirée à tous

[Copeau Cabana]

Ce genre de chose ?
https://www.founchotliffol.com/product- ... ux?lang=de

[lyass94]

Ce genre de chose ?
https://www.founchotliffol.com/product- ... ux?lang=de

Merci pour ton retour
En effet cela me parait très bien !
Le lamage pour son logement ne va pas être très compliqué au ciseau a bois pour un novice comme moi?
Je pensais a une section en bois de 25 mm pour les cotés et le plateau du bureau et comme essence de l' hêtre, qu' en penses tu ?

[philippe G]

bonjour

Oui, du hêtre ou du frêne sera très bien.
25 mm OK
Je suppose que la longueur de chaque élément est de l'ordre du mètre?

pour monter les charnières en bout tu as 2 solutions
- les encastrer
- les monter en bout et réaliser un parement de l"épaisseur de la charnière, dans le quel tu découperas la forme de la charnière , et qui viendra masquer le bois de bout.
Si ce n'est pas clair je te ferai un dessin.

[lyass94]

bonjour

Oui, du hêtre ou du frêne sera très bien.
25 mm OK
Je suppose que la longueur de chaque élément est de l'ordre du mètre?

pour monter les charnières en bout tu as 2 solutions
- les encastrer
- les monter en bout et réaliser un parement de l"épaisseur de la charnière, dans le quel tu découperas la forme de la charnière , et qui viendra masquer le bois de bout.
Si ce n'est pas clair je te ferai un dessin.

Chaque bureau fera 60 cm de profondeur donc 30 cm pour chaque partie et 75 cm de large !
Je veux bien un petit dessin; étant un débutant dans la menuiserie
A voir laquelle des tes 2 propositions et la plus esthétique...?
Je cherche encore quelques idées afin d'installer quelques étagères sur le panneau qui se trouvera a l arrière du bureau ; si tu as des idées , je suis preneur

[philippe G]

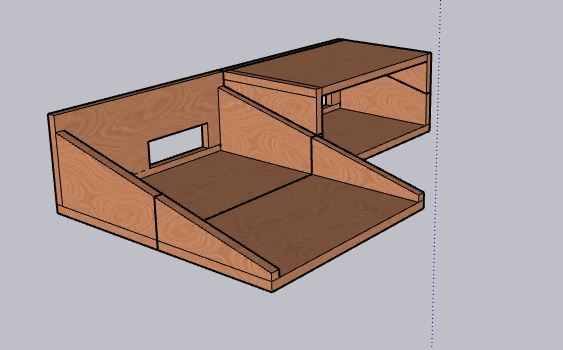

Bonjour

Ceci t’évite de creuser et finit le champ proprement

rectificatif - Tu as 3 solutions
- la troisième est : les laisser apparentes.

[Balbu]

Bonjour à tous,
au cas où...
https://www.youtube.com/watch?v=vKVe69L2uFA

[pic sur pac]

L'inconvénient ce genre de charnière c'est la tenue dans le bois tu risque d'être proche du bord et que le bois casse.
Ce type charnière est moins esthétique car plus visible
Mais permet une meilleure tenue je pense
https://www.shopmancini.com/fr/charnier ... e-122.html.
Il en existe en plus esthétique quand même que la Véron tôle pliée.
Après pour améliorer la tenue des vis une cheville en bois au niveau de la charnière est un plus indéniable

[pic sur pac]

L'inconvénient ce genre de charnière c'est la tenue dans le bois tu risque d'être proche du bord et que le bois casse.
Ce type charnière est moins esthétique car plus visible
Mais permet une meilleure tenue je pense
https://www.shopmancini.com/fr/charnier ... e-122.html.
Il en existe en plus esthétique quand même que la Véron tôle pliée.
Après pour améliorer la tenue des vis une cheville en bois au niveau de la charnière est un plus indéniable

[Copeau Cabana]

Pas si sûr car ce genre de charnière va faire travailler les vis à l'arrachement plutôt qu'au cisaillement, et en plus tu es obligé de les encastrer si tu veux une fermeture qui retombe bien chant sur chant…
Par contre, je pense que ma proposition peut tout à fait se poser en applique, côté intérieur du meuble et sans encastrement.
A voir…

[philippe G]

je pense que ma proposition peut tout à fait se poser en applique, côté intérieur du meuble et sans encastrement.

Oui

Je crois que nous disons presque la même chose mais c'estplus joli avec ta solution à l'intérieur

...

rectificatif - Tu as 3 solutions
- la troisième est : les laisser apparentes.

j'ajouterais sans doute un tasseau qui sortirait sous la partie fixe et prendrait le poids de la partie mobile lorsqu'elle est ouverte. Ce tasseau serait rentré en position bureau fermé.

[Roland05]

Bonjour.
Faudra quand avoir bien conscience que le bras de levier sera important. La partie amovible sera assez fragile d'autant que t'es filles auront tendance à reposer leurs bras.
Dans cette configuration, je crains fort que ça casse rapidement ...
Bonne journée.
Roland.

[philippe G]

D’où l'idée de un tasseau (voire 2) qui prend l'effort et soulage les charnières. Cà peut être fait proprement

[Ollaren]

Charnière briquet, équerre rabattable fixée sur le mur sous le bureau.

De toute façon, avec un tel bras de levier si y’a pas de reprise repartie dans le mur, la charge admissible sera ridicule, ça ne petera pas par les charnières ou vis mais par les fixations au mur, que tu prennes des charnières briquet ou non.
mettre deux, quatre ou meme vingts tasseaux sous ton meuble servira à rien, si ta fixation murale est pas capable d’encaisser un tel effort.

Et cette charge doit être calculée sur le fait que ça travaille à l’arrachement, donc à toi de déterminer la nature de ton mur et la fixation adaptée à celui ci.

[FlourVonElfic]

Tu peux aussi peut être envisager 2 pieds pour soutenir le bureau. Comme ça tu règles le problème d'effort dans le mur.
Il suffit qu'ils se rabattent sur le bureau en position fermé

[philippe G]

Alors les fixation murale sur 15 cm de haut, j'en ai plusieurs qui supporte plus de 100 kg ( beton, parpaing, placo) mais c'est à soigner effectivement.
Ensuite c'est un petit bureau , pas une chaise pour s'assoir dessus.

[lyass94]

Il sera fixer sur un mur en placo mais reposera sur un meuble bas , en gros seul les 15cm de la deuxième partie ne seront pas maintenu !
Donc de l hêtre en 25 suffira largement ?
Je prends donc des plateaux de de 30 mm ?

En vous remerciant par avance

Bonne journée à tous

[philippe G]

Bonjour

25 est suffisant.

[lyass94]

Bonjour

25 est suffisant.

Merci Philipe pour ton retour
Donc je prends du plateau de 30 mm, sa me laisse 5 mm pour dégauchir et raboter ?!

[FlourVonElfic]

Si tu le fais en massif je partirais même sur plus fin. Des plateaux en 27 pour sortir du 22-24 ça sera largement assez solide.
Et c'est moins lourd.
