Enfin.. bientôt ! Là je viens juste de finir la conception à 99%, reste plus que des détails ici ou là, qui pourront attendre plus tard (ça va pas se faire en 2 jours...).
Le cahier des charges et objectifs étant ce qu'ils sont :
- long mais pas trop (faut que ça rentre dans mon petit appart...)
- simple mais fonctionnel, sans chichi
- look "traditionnel", avec ses trous, des valets et des chiens
- stable, et assez robuste/lourd
- démontable car je vis en appart et la cage d'ascenseur est petite)
- budget 500 Euros environ bois + quincaillerie
On passe tout ça à la moulinette, et on voit que je ne pourrais pas faire l'établi de mes rêve. Je voulais une essence claire, genre érable comme les établis des amerlocs.. c'est trop cher, 50% de plus que le hêtre, essence qu'on trouve partout. Donc hêtre ce sera. Je voulais une presse frontale à deux vis et chaîne genre Véritas, trop cher. Je voulais nue presse latérale ancienne genre chariot coulissant... trop cher aussi. Donc ce sera deux presses classique.
Bon, je fais contre mauvaise fortune bon coeur : c'est mon premier établi et premier projet important, donc mieux veut éviter les trucs trop complexes à faire, et comme je vais sûrement faire des conneries et bouziller ci ou ça.. mieux vaut que je le fasse sur un établi pas trop cher, je me sentirai moins coupable si ça tourne mal... et ça me fera une bonne expérience pour en refaire un plus beau plus tard.
Bien que je ne puisse pas faire l'établi de mes rêves, j'ai quand même essayé d'anticiper de futures amélioration, pour implémenter les choix que je n'ai pas pu ou voulu faire pour cette première version, notamment les ferrures.
Donc voilà, y a plus qu'à...

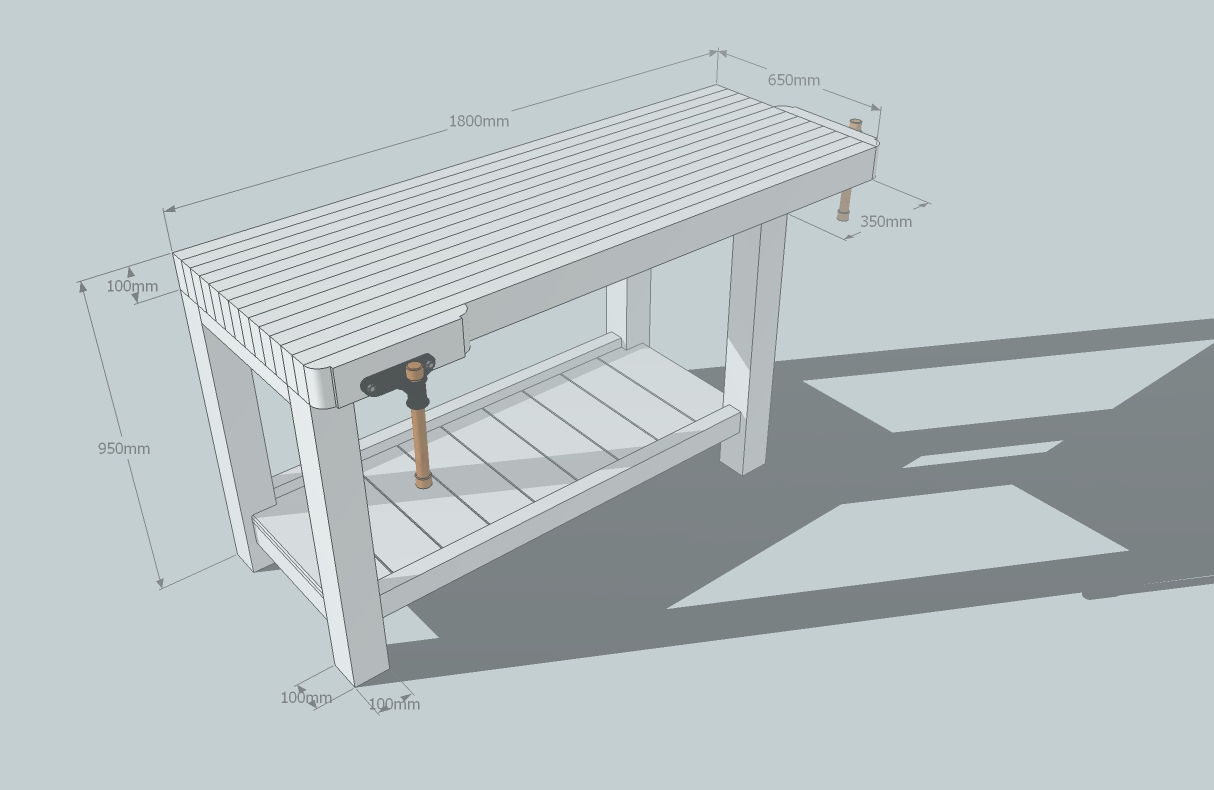

Tout sera fait avec des plateaux de hêtre de 54mm, dans les 50mm dégauchi.
Total environ 0,20m3 soit dans les 150kg avec les ferrures, ce qui coche la case "robuste/stable".
Le rapport qualité prix une fois fini devrait être plus que satisfaisant. Je me suis inspiré en partie du Lie-Nielsen, et ils le vendent 2500 dollars (des ferrures plus chère, mais un piétement moins massif/costaud, donc l'un dans l'autre comparable)
500 euros contre 2500 dollars, ça vaut le coup de transpirer et de passer "quelques" heures de travail...

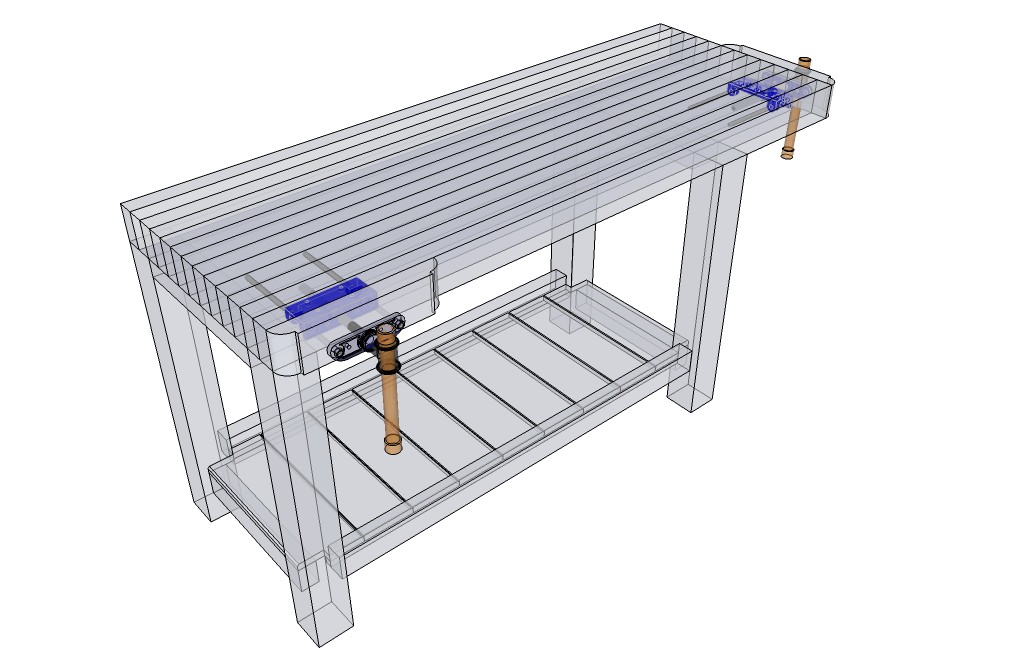

Environ 300 Euros de bois et 200 Euros de quincaillerie (tout sera pris chez fine-tools à priori) : 2 presses identiques + 2 chiens et 2 valets

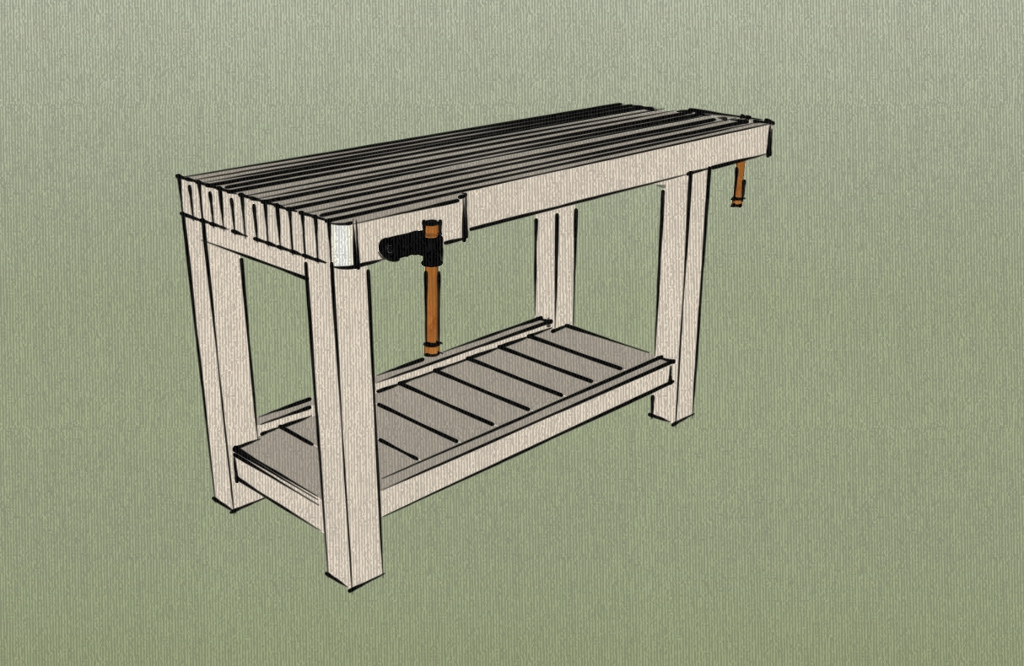

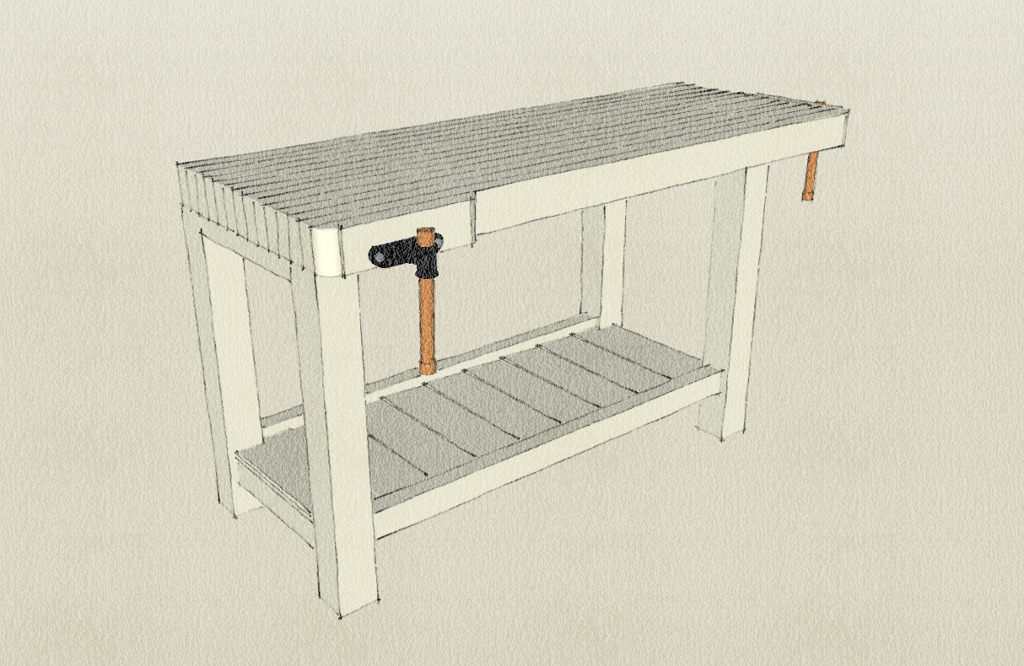

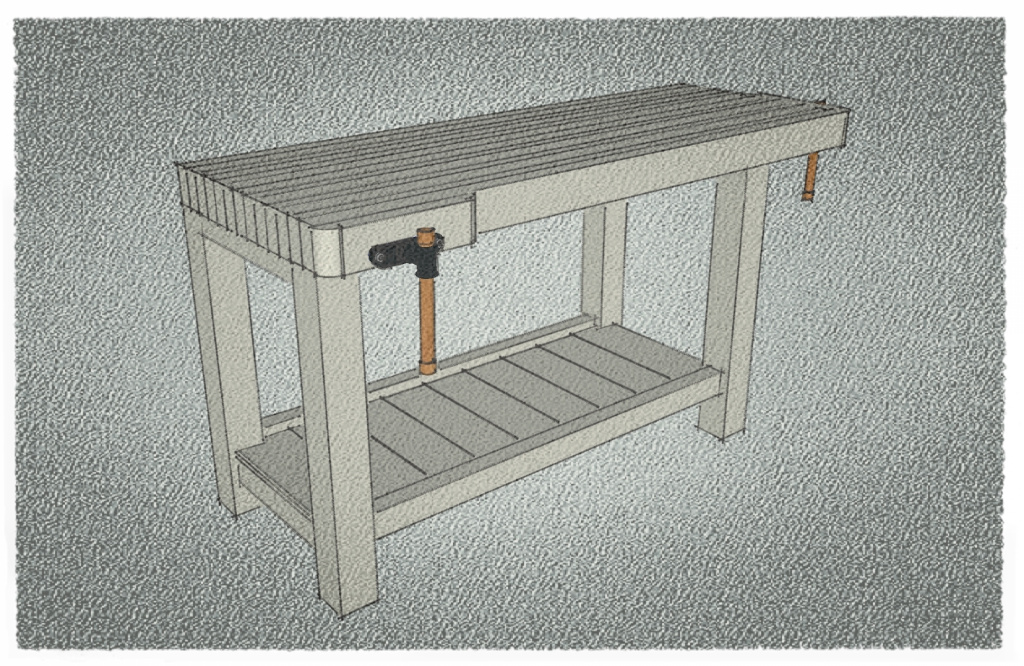

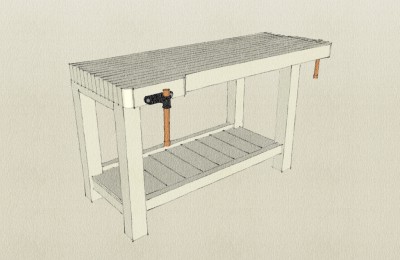

Désolé si mon truc sur Sketchup est pas au top niveau, mais je n'y connais rien du tout, je m'y suis mis y a 2 jours.
Pour les assemblages:
- Petite traverses inférieures: tenons et mortaises aveugles et chevilles à la tire.
- Petite traverse supérieures: tenons-mortaise aveugles
- Grandes traverses: doit être démontable. Je pense tenon-mortaise verrouillé avec une longue vis, par exemple Ce genre de système.
Pour percer le tenon de la traverse bien dans l'axe, ça va pas être simple, je vais sans doute devoir bricoler une sorte de bâti pour maintenir ma perceuse fermement sur le bureau, horizontalement, aligné avec une piste sur laquelle je ferai glisser la traverse qui viendra s'empaler sur la perceuse. Ca doit être faisable...

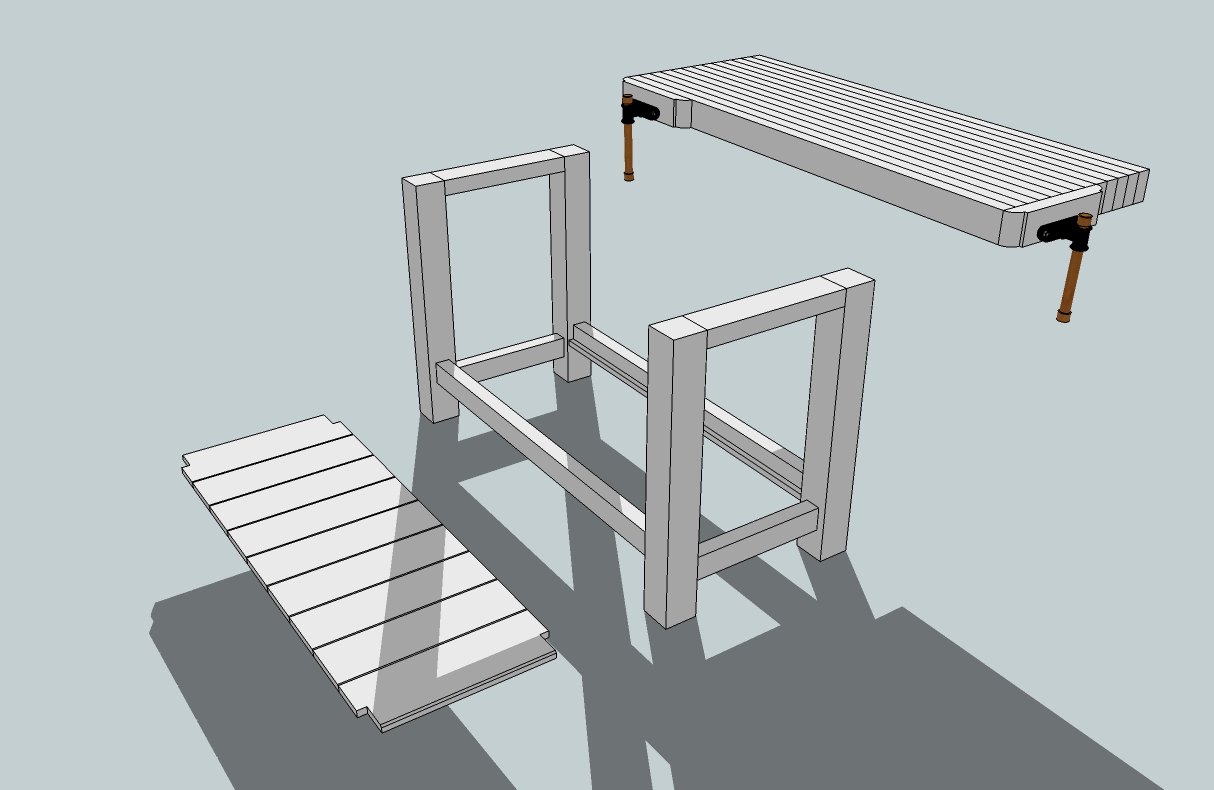

- Plateau/Piétement: vissé par dessous sur les traverses aux 4 coins. Non seulement c'est simple, mais en combinaison avec les longues traverses démontable (qu'il suffira de raccourcir, c'est pas la fin du monde), ça permet de facilement modifier la valeur du porte à faux du plateau à droite, si je décide de mettre une belle presse à latérale à chariot pour remplacer la presse pas chère.
Il devrait aussi être possible de mettre une presse frontale à double vis et chaîne, car le plateau est démontable donc on peut facilement le retourner pour creuser le plateau et installer un nouveau modèle de presse.
Autres:
- Chiens: chiens rond car plus facile et rapide de faire une rangée de trous: on peut les faire une fois le plan de travail entièrement collé, et c'est plus simple et rapide à faire que les logements de forme biscornue que requièrent les chiens carrés. De plus, ils sont rond donc orientables comme on veut, ça donne un degré de liberté/flexibilité supplémentaire. Dedeplus, Veritas fait des chiens ronds courts, idéaux pour mettre dans des trous aveugles peu profond (quand il y a des ferrures qui gênent en dessous par exemple). Dededeplus, j'ai récemment acheté une belle mèche à bois 3/4" (19mm) pour faire des mortaises avec mon vilebrequin, et il se trouve qu'apparemment 3/4" c'est également le diamètre standard pour les trous des chiens ronds et des valets (la plupart du moins) ! Là j'avais pas fait exprès, vraiment le coup de bol ! Coup de bol car vu le prix de la mèche, je suis content de ne pas avoir à en racheter une autre d'un diamètre différent rien que pour faire l'établi !
- Gouttière: j'aimerais bien en mettre une, mais pour l'instant je ne l'ai pas mise sur le plan, pour simplifier au maximum le projet pour limiter le risque de me planter et/ou d'y passer 6 mois. Si ça se passe bien, je me sentirai sans doute motivé pour bosser encore un peu et en mettre une, vu que c'est pas très compliqué.
- Rangement: Je voulais mettre un caisson avec des tiroirs à droite sous l'établi, mais ça aussi je l'ai mis sur la liste des options éventuelles pour plus tard, de nouveau afin de simplifier au maximum le projet. J'ai malgré tout fait attention à prévoir un grand espace libre sous la plateau pour avoir le maximum d'options pour le futur caisson. J'ai donc évité de faire des traverses inférieures trop hautes, et de mettre l'établi exagérément en porte à faux à droite. J'ai tout de même mis un plancher, pour pouvoir poser des trucs ou des caisses avec le matos. Il est constitué de lattes facilement amovibles afin de pouvoir éventuellement le supprimer plus tard pour avoir le maximum de places/options pour concevoir le futur caisson.
Voili voilou.... d'apparence simple au final mais le fruit d'une longue réflexion malgré tout (j'ai pas tout raconté en détail pour vous épargner)!
Y a plus qu'à....
C'est franchement la classe que le grand public puisse faire de si jolis trucs en 2 secondes et un clic de souris, l'informatique moderne n'a pas que des inconvénients, y a aussi les bons côtés.
