Machine CNC , incrustation & usinage du bois.

[PapyKy]

Bonjour a tout les membres.

C'est ici que je vais déplacer mes post's sur ma machine en bois.

Cette CNC en bois usinera du bois noble ou du panneaux reconstitué divers.

Faire de la sculpture en 3D sera possible aussi.

Et pour tous ceux qui voudrez savoir un peut plus c'est ICI.
http://cnc-papykyka.xooit.be/t195-Const ... roisee.htm

Merci de me lire, PapyKy.

[PapyKy]

Comme promis voici quelques photos du projet de table CNC.

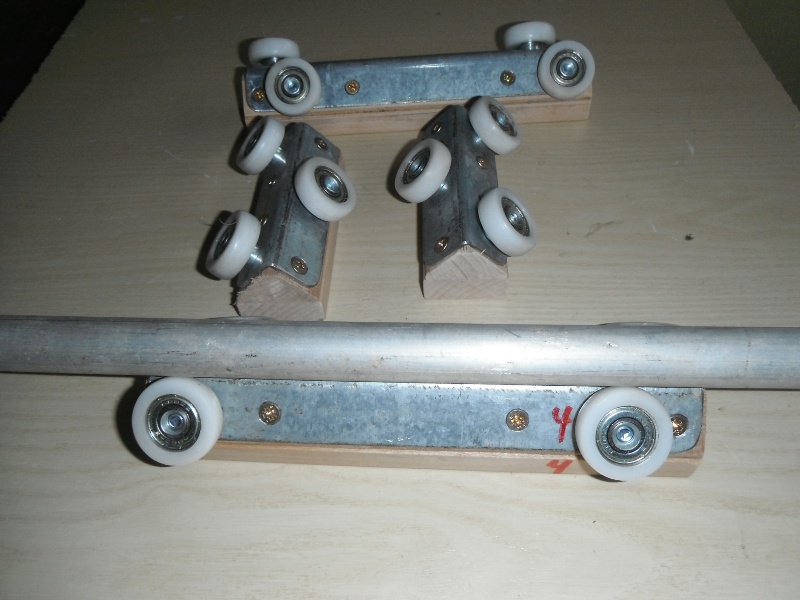

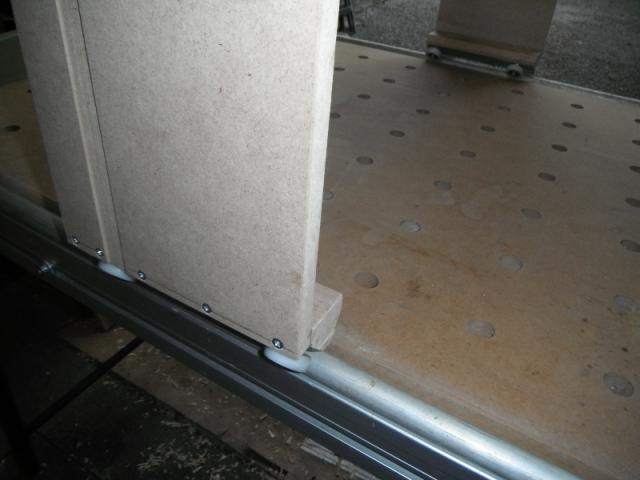

Les guides.

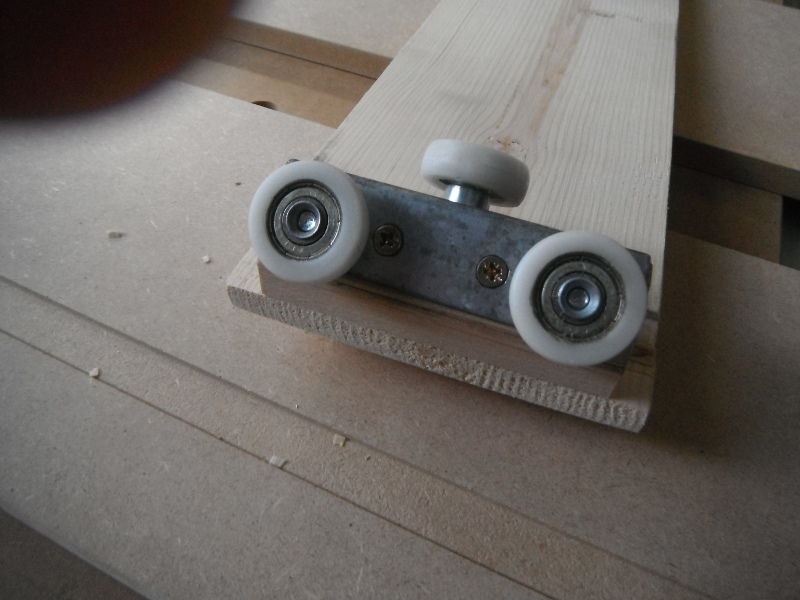

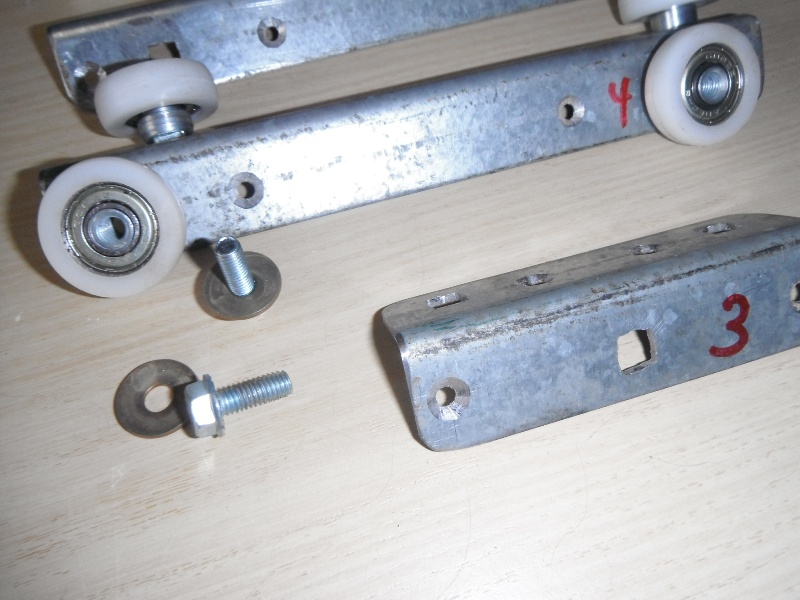

La fixation des roulettes.

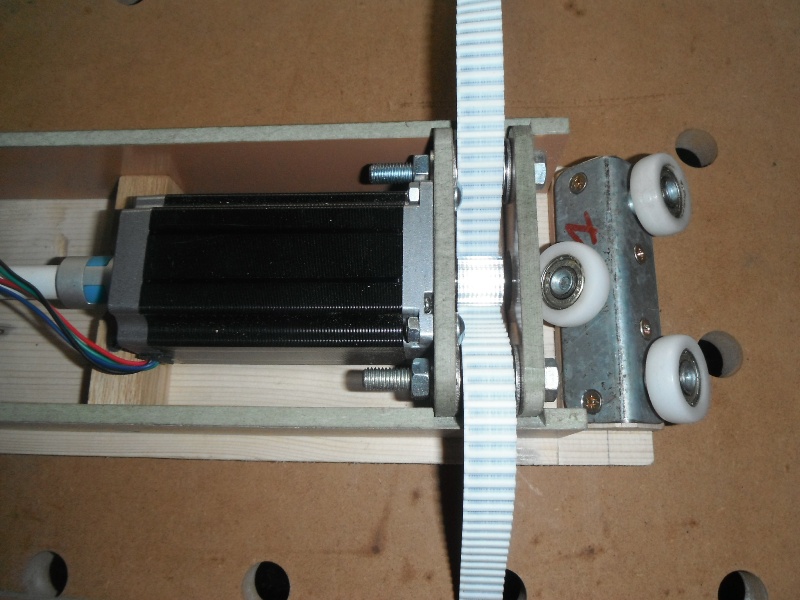

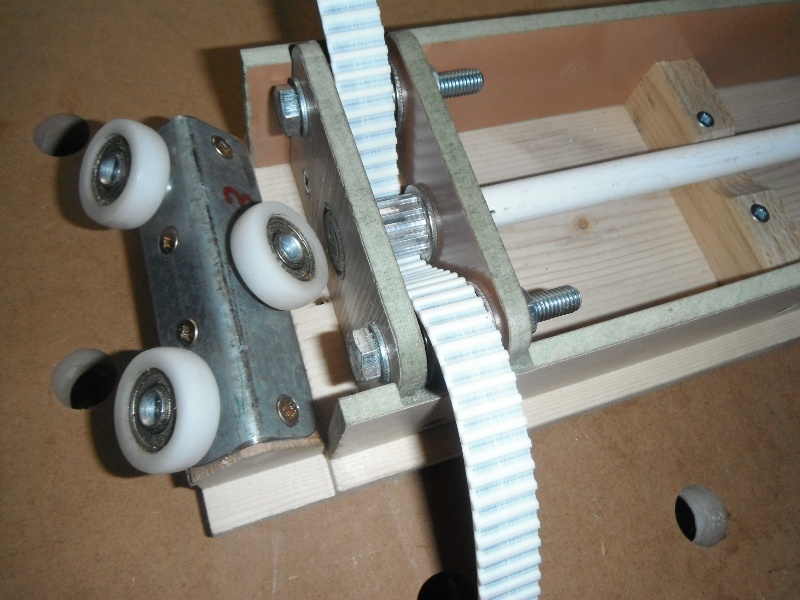

Le chariot monter de ces roulettes.

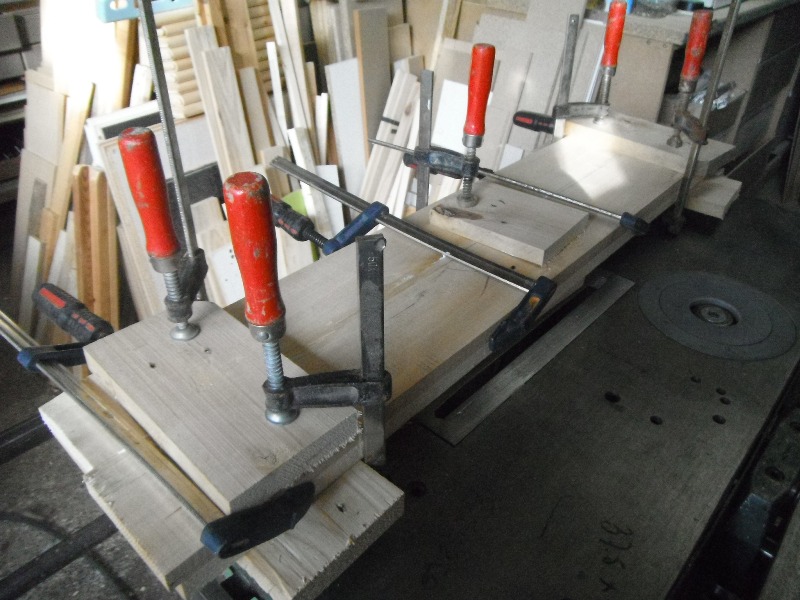

Le collage de la poutre en 4 bouts de bois pour éviter sa déformation.


La suite a demain, PapyKy.

[PapyKy]

Salut a tous.

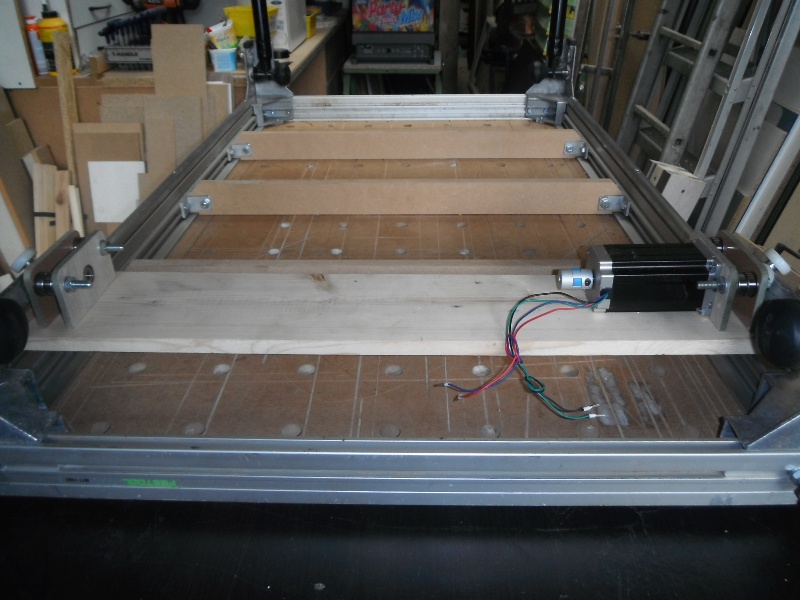

Ma table "Festool" modifiée en CNC avance, façon de parlé.



Le portique est sur c'est roulettes, le le boitier interface aussi.



Si vous voulez en savoir plus, c'est ICI.
http://cnc-papykyka.xooit.be/t195-Const ... roisee.htm

Bonne journée a tous, PapyKy.

[herve]

Papyky,

excuses mon ignorance mais c'est quoi une CNC?

[Fandububu]

Bonjour,

excuses mon ignorance mais c'est quoi une CNC?

Machine a commande numerique ?

Cordialement

[barbradi]

"Computer Numerical Command" pour être précis

[herve]

ok merci
mais ça sert à quoi?

[Fandububu]

Bonjour,

mais ça sert à quoi?

Tu appuies sur le bouton On et la machine fait tout pour toi.

Cordialement

[barbradi]

à partir d'un programme tu peut lancé toute une série de pièces parfaitement identique

très utiliser en usinage mécanique sur des tours ou bien des fraiseuses

[PapyKy]

Salut a tous.

Comme barbradi la bien dit "Computer Numerical Command" ou en français "Commande Numérique Informatisée"

Sur mon forum mon fils et moi avons nos machines, certaine en cours de construction et d'autre opérationnelle.

Si vous ne savais pas ce que cela est une CNC voici des petite vidéo sur YouTube ICI.
http://www.youtube.com/watch?v=3tuc9SPr ... re=g-all-u
Ou ICI sur mon forum qui en n'est qu'a sont début.
http://cnc-papykyka.xooit.be/t193-Modif ... meMade.htm

Merci de me lire, PapyKy.

[PapyKy]

Bonsoir a toi Fandububu.

Quand tu dit, je site,
"Tu appuies sur le bouton On et la machine fait tout pour toi."

C'est un peut vrais, mais avant de faire "ON" sur la machine, il a beaucoup a faire avant,

Savoir ce qu'est l'informatique, cela beaucoup de personne l'utilise,
Savoir utilisé un programme de dessin qui permet de sortir un fichier en "ISO", tout les logiciels ne le font pas,
Savoir placer la pièces sur la CNC, pas facile de la mette a la bonne place, de la première fois.

C'est comme régler une défonceuse la première fois que l'on l'utilise, on fait beaucoup de bois a brûle.

Merci de me lire, PapyKy.

[PapyKy]

Bonsoir a tous.

Petite séquence de vidéo se soir ICI.
http://www.youtube.com/watch?v=FQeExcD1 ... re=related

Bonne vision a tous, PapyKy.

[sax]

Tu dis que toi et ton fils travaillez avec un cnc, est-ce que vous gagnez votre vie avec ça ou c'est simplement un passe-tems?

[PapyKy]

Bonjour sax

Cela a commence par un ami a mon fils qui fessait de l'informatique et qui demandé si il lui était possible de coupe des panneaux avec sa combinée pour faire une CNC en bois, et du coût il en a fait deux.

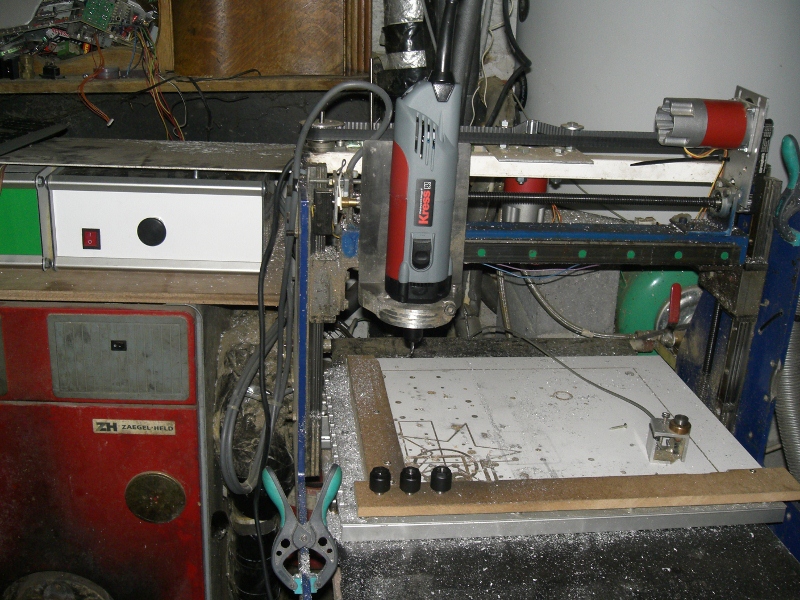

La premiere CNC en bois.



La seconde CNC en métal.

Et maintenant cela devient un hobby d'en construire, mais il y a possibilité d'en vivre.

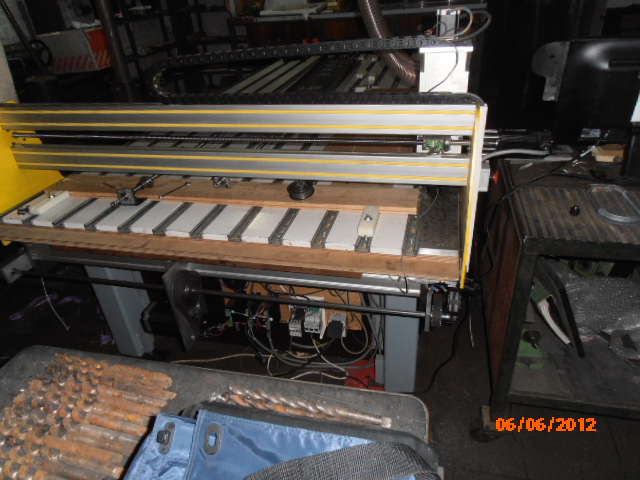

Voici la dernier en fonctionnement pour un autre ami.



Si tu eux en savoir plus tu peut visité mon forum ICI.
http://cnc-papykyka.xooit.be/t193-Modif ... meMade.htm

Merci de me lire, PapyKy.

[PapyKy]

Bonsoir a tous.

Pour les amateurs de technique, voici deux parmi celle postée sur mon forum,
Mais vous savais déjà cela.





Bon encore une, non??.


Oui ? encore une ! .


Et qui a dit que cela n'avais rien a voir avec des COPEAUX,

Vous allez voir des copeaux vont sortir de cette machine bientôt.

Bon copeaux a tous, PapyKy.

[Olink]

Bonjour Papiky

Bravo pour la motivation car ce n'est vraiment pas si facile à mettre en œuvre pour la réalisation d'une CNC, et la partie conception des modèles numériques d'usinage pas simple du tout d'autant plus qu'apparemment ce sera seulement une une 3 axes d’après le photos que je vois.
Comment as tu évalué les efforts de coupes afin de dimensionner les portiques, les guidages?
Enfin quel sera le bilan de précision d'usinage que tu pense avoir lorsque tu cumulera précision numérique, et déformée?
en tout cas se sera un fil que suivrais avec plaisir

A bientôt pour des news

[PapyKy]

Bonsoir Olink.

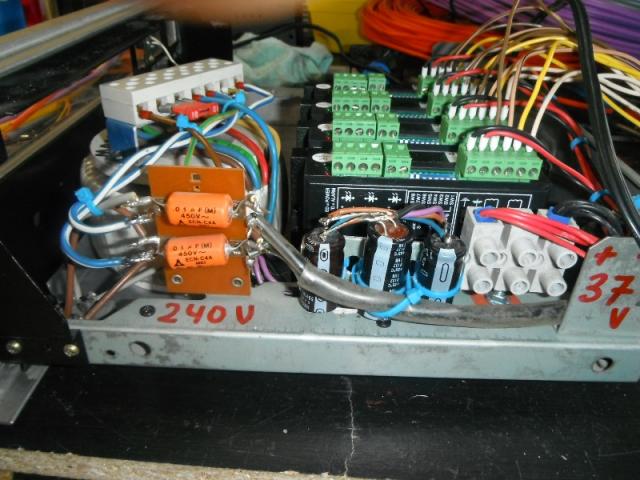

Non pas trois axes, mais quatre, car comme tu a bien vu dans le montage de l'interface entre PC & machine,

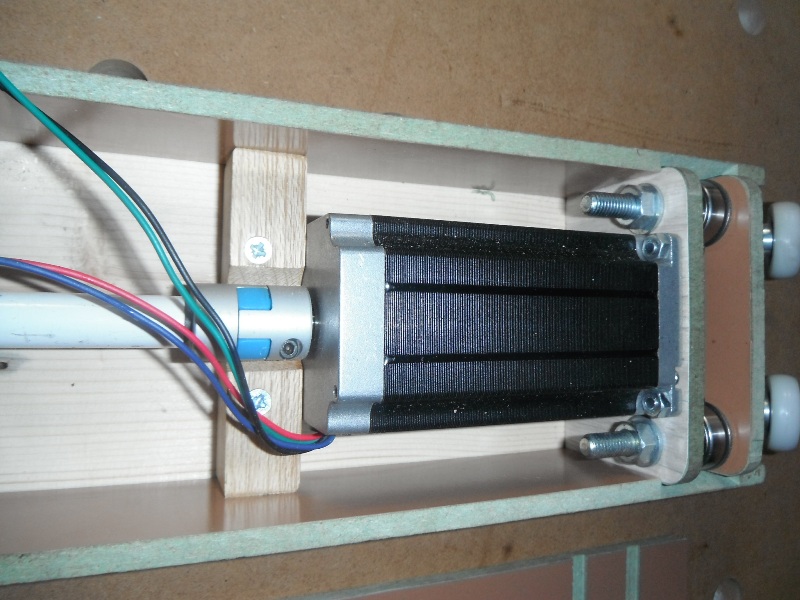

Quatre modules de puissances, de 4.2 Ah sur des moteur pas a pas de 3 Ah sous un tension de 24 Volts redresser et filtré pour sortir du 37 Volts DC,

Pour la précision, elle sera suffisance pour utilisation pour usiné du bois (1/10 mm) et encore mieux pour faire du dessin.

Merci pour t'on suivi du montage de cette petite machine CNC.

Merci de me lire, PapyKy.

[Jean-Mich]

Bonjour,

Trés beau boulot Papyky, mais dit moi la programmation d'une tel machine est a se taper la tête contre les murs non?
En plus cela demande un investissement considérable, les moteurs brushless ne sont pas donner.
je ne sais pas si elle est opérationnelle si oui, une petite vidéo serait la bienvenue

<cordialement Jean-Mich

[PapyKy]

Bonjour Jean-Mich

Pour t'a question 1 :
Oui c'est vrais que la programmation en "Gcode" n'est pas facile, mais cela certain programme de dessin le fond pour tout
Le logiciel Vcave le fait très bien et bien d'autre comme "Ninos" ou encore "Galaad" et plain d'autres.
Tout ces logiciels ne gere pas la machine, une interface comme Mach3 est sauvant utilisé.

Pour t'a question 2 :
L’investissement des moteurs est entre 200 €uros et 500 €uros suivant les puissances demandée, et est fonction de la masse de la machine quel'a a ce déplacer.

Pour t'a 3 eme question :
Les moteurs ne sont pas des "brushless" mais des "Pas A Pas", ce moteur doit etre commander par un logiciel qui donne une infortation de sens et du nombres de pas a faire vers le moteur, ces moteurs peuvent etre de 72-200-400 pas, qui sont contitué d'aimants est de X poles "200 pas" pour ceux que utilise.







Pour t'a derniere question :
Celle que je suis occupé a réalisé n'est pas encore utilisable, mais tu peut allez sur cette fin de fil sur mon forum tu en verra plusieurs, ICI.
http://cnc-papykyka.xooit.be/t10-Commen ... de-CNC.htm

Ou ICI pour les montages des différentes CNC de mon fils Marc.
http://cnc-papykyka.xooit.be/t10-Commen ... de-CNC.htm

Merci de me lire, et au service, PapiKy.

PS : Une petite documentation sur la toile, ICI.
http://www.astro-carl.com/article.php3?id_article=36

[Jean-Mich]

Merci,pour tes réponses très détaillées.
"Brushless" est une marque, c'est biensûr des moteurs pas a pas

Cordialement Jean-Mich
