Gabarit pour vis biaises - peut-on se le fabriquer ?

[new lino]

Une question me taraude, n'est il pas possible de créer un gabarit pour les assemblages en vis biaises en bois ?

En se servant par exemple d'un gabarit kreg ou wolfcraft pour l'angle ?

Merci

[jft68]

Bonjour,
oui c'est certainement possible.
Il faudra prendre du bois dur mais il faudra renforcer les trous guides en les manchonnant avec du tube du bon diamètre intérieur. Tube cuivre ou autre.
Sinon, à la longue, au fil des perçages l'usure va rendre ton gabarit inutilisable.
Il faudra aussi faire les sytèmes de fixation des pièces à percer.
En dehors du plaisir de le faire toi-même, je ne sais pas si ce sera plus rentable de le fabriquer ou de l'acheter.
Certains membres de ce forum utilisent ce gabarit.

Personnellement je n'utilise pas, je trouve cela horrible !
Affaire de goût, bien sûr.

[mistral6702]

tu peut te servir d un petit bloc d alu que tu perce droit et apres tu mesure l angle qu il faut et tu coupe le bloc ca te ferra 1 gabarit tres solide qui ne cassera pas.

[jaberh]

Tu peux certainement le fabriquer, mais sur tu cherches un peu sur le net tu auras pour moins de 25 €
le modèle de poche (c'est celui que j'utilise), pour moi c'est suffisant, (je viens de terminer 5 dressings
avec ce modèle, 500 vis).

Le gabarit c'est bien mais il te faudra quand même acheter la mèche étagée, vendue séparément elle vaut
environ 15 € à elle seule.
C'est à toi de voir.

[mistral6702]

jaberh le model de poche est vendue avec la mèche étagé?? et ou le trouve tu pour 25€?
merci d avance

[jaberh]

C'est même pas 25 € !

http://www.amazon.fr/s/?ie=UTF8&keyword ... knq7lzc1_b

[mseguin]

A ce prix là, ça vaut pas la peine de se le fabriquer.

[claude1]

Sans être méchant : 25€ soit 180 francs pour un morceau de plastique avec un trou ?
Vous trouvez que c'est pas cher vous ?
On peut facilement faire ce genre de guide soi même et ça ne coute rien !
On faisait comme çç jusqu'à maintenant.

[new lino]

Bonjour

Ce n'était pas vraiment pour économiser, mais plus par plaisir de faire soit même.
En bois dur je pensais utiliser des morceaux d'olivier. Je possède pas mal de "bout de différentes longueurs et différents diamètres. C'était une autre façon de les utiliser que dans la cheminée

C'est sur qu a se prix là c'est pas énorme

[claude1]

En le faisant toi même ; 3 points poisitifs
-Tu économises
-Tu as le plaisir de faire
-Tu apprends

[new lino]

Je suis d accord.

Par contre faudrait que je trouve un guide pour percer mon bois et avoir l'angle.

Je vais demander autour de moi

[malenimi]

Ce ne serait pas plus simple de percer droit et de faire l'angle sur une des faces ?

[mas]

C'est même pas 25 € !

http://www.amazon.fr/s/?ie=UTF8&keyword ... knq7lzc1_b

Merci pour le lien.
Du coup j'en n'ai commandé 1, depuis le temps que je tourne autour.

[eila]

Je suis d accord.

Par contre faudrait que je trouve un guide pour percer mon bois et avoir l'angle.

Je vais demander autour de moi

Il te faut aussi la mèche étagée, la butée de profondeur
Il faudra y insérer un morceau de tube, qui ne s'use pas trop vite, et ne bouffe pas la mèche
Le mieux est de prévoir un réglage de décalage, comme une glissière selon l'épaisseur du bois.
La hauteur est aussi calibré en plus de l'angle.

Est ce que ça vaut la peine d'y passer beaucoup de temps pour 25 euros avec la mèche ?

Encore mieux, tu peux ajouter une pince de serrage presque indispensable. (le double est mieux et plus pratique,
et il est livré avec le porte embout vis spéciales Kreg)

a+
eila

[vincentc]

Tu as ça aussi sinon :
http://www.metiers-et-passions.com/fr/c ... 6-skg.html

Si tu veux un gabarit simple, vu que de toute façon tu dois acheter la mèche, je te conseille aussi le kreg mini.

Après si tu veux un gabarit plus sophistiquer que le mini alors ça vaut peut-être le coup de le fabriquer ...

Tiens nous au courant

[jaberh]

Moi aussi je suis pour de fabriquer soi-même certains gabarits, j'en ai toute une
collection, mais il faut que ça en vaille la peine, soit au point de vue pécuniaire, soit au
point de vue intérêt de fabrication.
Mais comme on dit : chacun voit midi à sa porte !

[new lino]

Ben la mèche je l'ai et la bague aussi. Donc pour 10e je vais pas me prendre la tête.

Ca me laissera le temps pour me consacrer à autre chose.

Merci pour les infos

[Pascal M]

Bonjour

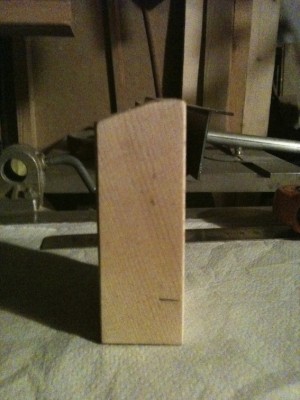

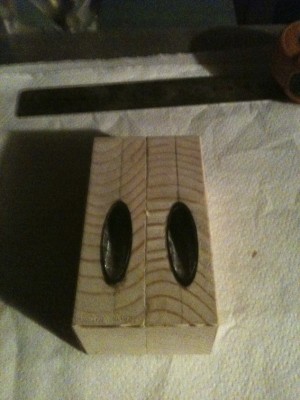

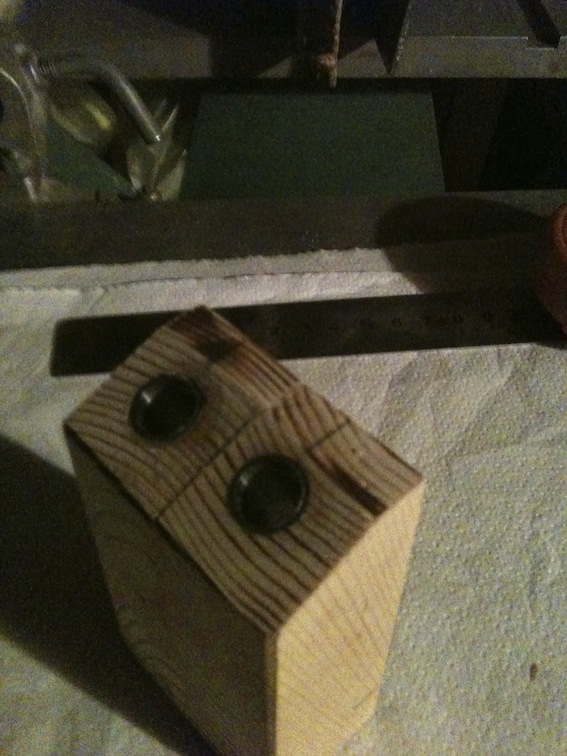

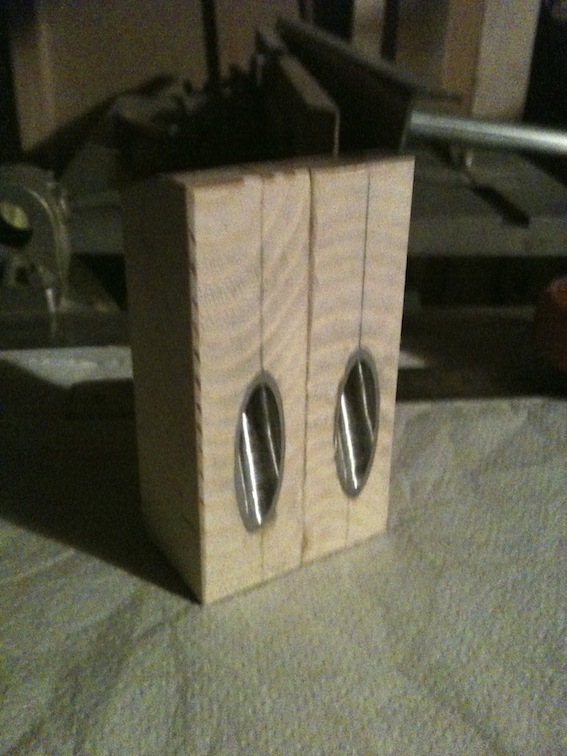

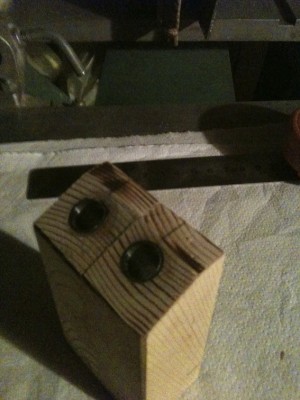

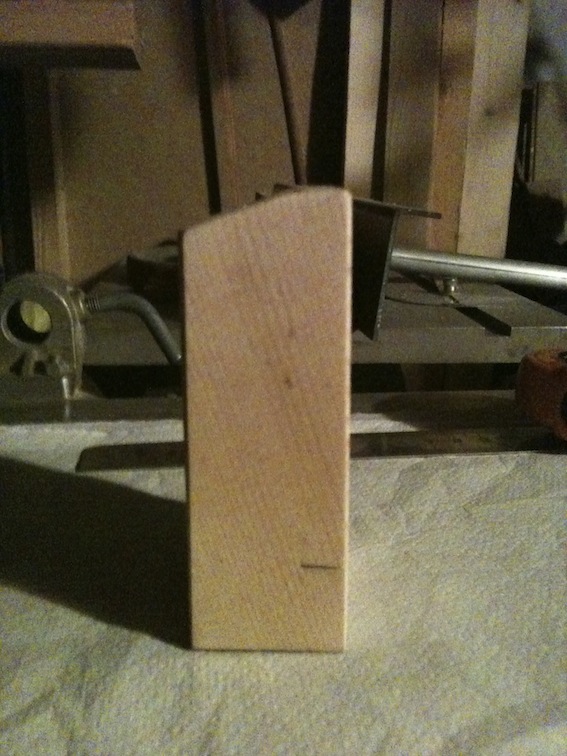

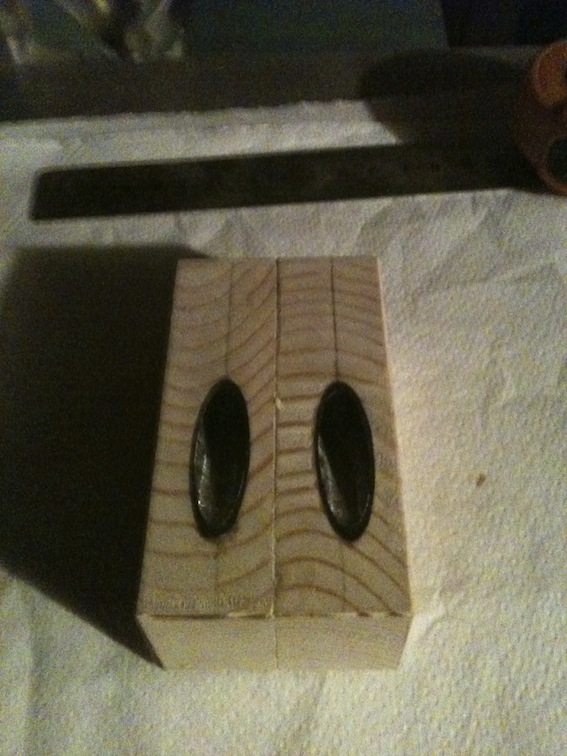

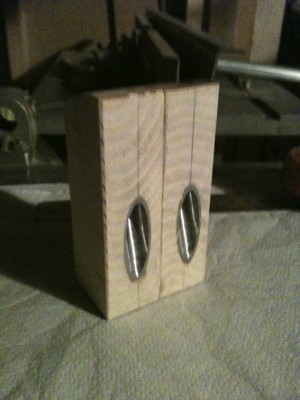

voici quelques photos du gabarit que je me suis fabriqué
en bois avec un perçage de 12 gainé avec un tube acier de 10-12, le tube est monté collé
je perce donc avec un foret de 10 et je limite la profondeur de perçage en marquant le foret avec un scotch
je reperce ensuite avec un foret long de 3
je fixe le gabarit avec un serre joint en calant dessous en fonction de l'épaisseur du bois à percer
comme vous pouvez le voir il s'agit de 2 pièces collées, les deux pièces sont réalisées dans un même morceau que je perce et recoupe une fois percées.....

[Pascal M]

suite

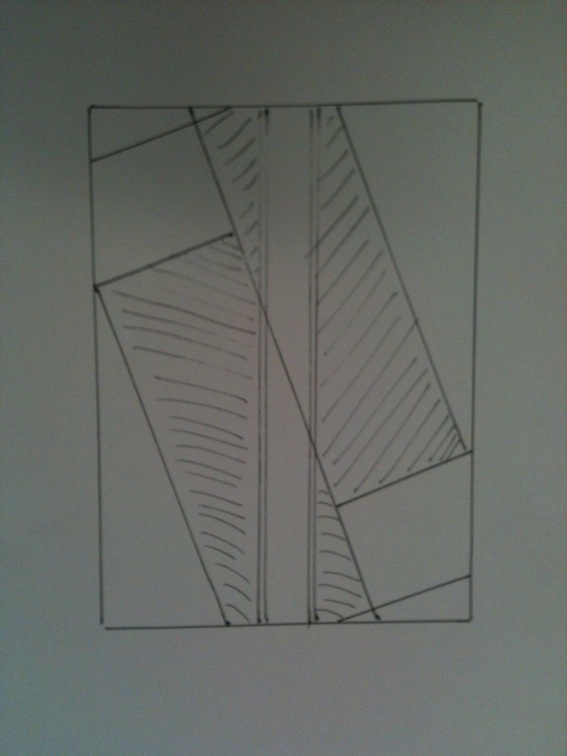

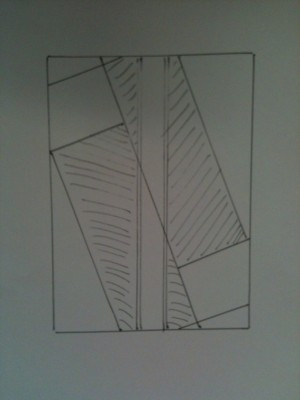

voici le plan pour la réalisation des deux guides en un seul perçage pour la cotation vous pouvez trouver les éléments sur le site suivant
http://www.woodmagazine.com/woodworking ... ing-guide/
références données lors d'un échange sur le même sujet il y a quelque temps mais je ne saurai dire par qui
c'est pour le plaisir de le réaliser soit même et pour les petits budgets (pour moi tout a été fait avec de la récupération)
il n'y a pas de difficulté majeure

cordialement
Pascal

[new lino]

Bonjour Pascal

Je suis allé voir le lien que tu as mis mais il est HS.
Merci en tout cas pour les infos

Peux tu me donner les cotes que tu as utilisé ?
