Comment faire une mortaise dans une pièce courbe ?

[tom89]

haut fenetre.skp

(34.76 Kio) Téléchargé 153 fois

bonjour a tous,

j'utilise SU pour modéliser une fenêtre et la traverse haute ( désolé pour le vocabulaire si c'est pas le bon) est cintrée.
je dois placer une mortaise sous l'arrondi mais je n'ai pas trouvé comment faire.

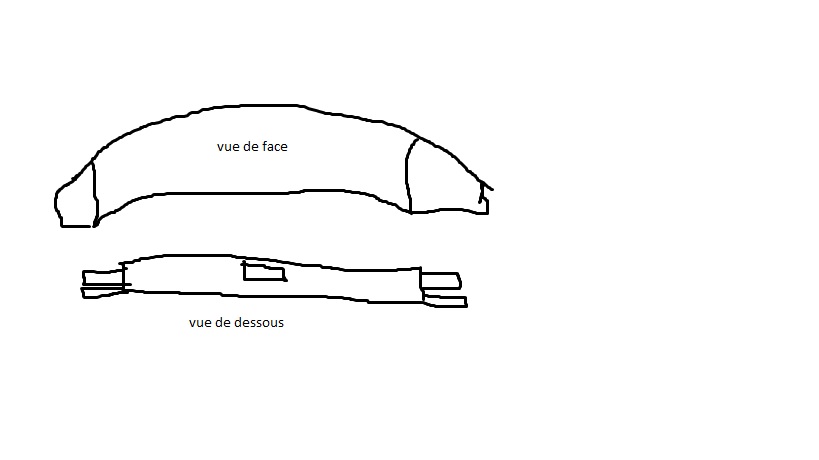

je demande pas qu'on me le fasse juste que quelqu'un me donne la technique. je vous poste un dessin fait sur paint pour essayer d'illustrer ce que je veux faire et le modèle SU que j'ai déjà réalisé

[cuistot]

Salut dessine ta mortaise avant de cintrer la partie basse.
dessiner les 2 arcs de courbure+ prolonger les lignes de la mortaise
pousser les différentes formes et terminer à gomme

[jft68]

Bonsoir, regarde si ceci peut t'aider.

haut fenetre.skp

(122.29 Kio) Téléchargé 156 fois

PS: cuistot a répondu pendant que je dessinais ma version. Sa méthode est applicable dans ce cas.
La mienne est peut-être plus générale, dans le cas d'une mortaise ou autre perçage dans un angle quelconque, et un arrondi qui pourrait ne pas être régulier.
C'est le principe de l'intersection.

Si les pièces devaient être petites, il pourrait s'avérer nécessaire de multiplier la taille de l'objet par 10 pou 100, avant de procéder à l'intersection. Cela facilite le travail de SU qui n'est pas à l'aise avec les petites surfaces inférieures au mm.

[tom89]

salut à tous,

merci pour vos réponses ca va beaucoup m'aider et me faire progresser avec SU

[dbl]

Bonjour,
Le plus simple n'est-il pas de faire des tenons "droits" autant pour le dessin que pour la construction?
Amicalement.

[laripe]

bonjour
je suis de la vieille ecole
lorsque je fais des tracages;je fais toujour une epure
cela me permé de reporter mes tracages sur le bois a travailler
