Gros brouillon - réalisation d'un volant

[passe partout]

ne pas tenir compte du bordel

[jft68]

Bonjour,
il y a déjà un gros problème à régler dès le départ.
Pourquoi modifies-tu les axes du dessin ?
Tu ne dois pas y toucher !

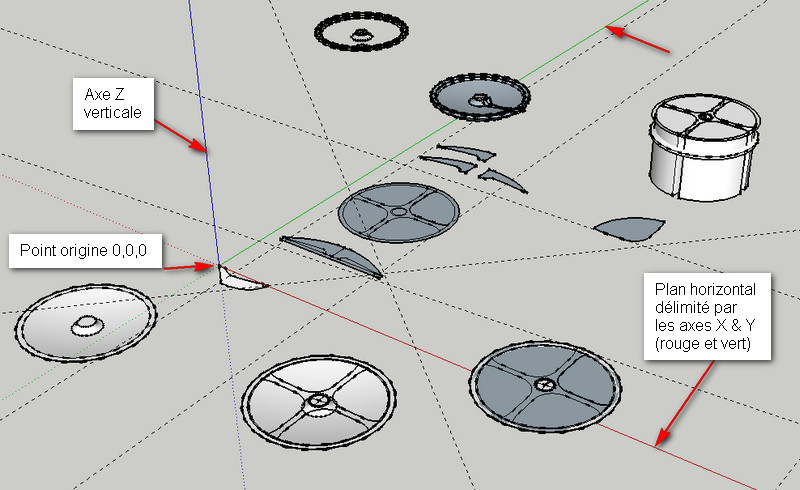

Lorsque tu ouvres SU le sol est représenté par les axes rouge et vert (X et Y).
C'est là que tu dessines " à plat" tes éléments.
L'axe bleu doit rester vertical c'est l'axe Z.
Pour remettre en ordre cela tu fais un clic droit sur un axe et tu choisis réinitialiser
J'ai déjà remarqué cela dans ton dessin d'hier.

[passe partout]

sur la piece a l'ecart les pieces peintes ne sont pas la meme distance les unes des autres.

[Jean-Mich]

Bonsoir,

Oh p....n j'ai pris plus d'un an de moins là Jean-Franco !
Il veut absolument garder ce qui est bon et j'arrive pas a l'en dissuader!
Les cotes pour l'instant importe peu seul la philosophie de SU compte mais j'y arrive pas .
Désolé!

Amicalement Jean-Mich

[passe partout]

j'ai pas tout compris la mais c'est pas grave.

[Jean-Mich]

Je voulais simplement dire que pour l'instant les cotes n'ont aucunes importances il s'agit d'apprendre les différentes fonctions de SU!
Déplacer, suivez moi, groupe, composants, masquer etc...
Le reste viendra...

[jft68]

passe-partout,
as-tu suivi les étapes de mon tutoriel ?
Ce que tu montres sur ton second fichier n'est absolument pas la méthode que j'ai employé.
Pour placer correctement les quatre blocs à intersecter pour obtenir les branches du volant, il faut que tu positionnes 2 lignes guide à 90° afin de positionner le centre de rotation de ces blocs.
Dans Sketchup les cercles n'en sont pas vraiment. Ils sont constitués d'une suite de segments.
par défaut le cercle a 24 seg. mais tu peux en changer.
Donc de ce "défaut" de SU on peut tirer parti en se servant du point de rencontre de deux segments formant ce cercle.
On parle aussi de vertex. SU accroche sur ces points.
Donc lorsque tu copies en rotation une pièce il faut la saisir par un vertex et le faire coïncider avec une autre vertex situé angulairement à 90° du premier.
Un conseil aussi. Change le style de ton dessin afin d'éviter les prolongations d'arêtes qui nuisent à la clarté du dessin et des manipulations lorsque l'on a besoin de précision.
Tu vas dans Fenêtre > Styles et là tu choisis le style ingéniérie

[passe partout]

j'ai laché le fil a vertex.

[jft68]

je l'ai expliqué.
c'est un point là où se rejoignent deux ou plusieurs segments.

[passe partout]

bon voila j'ai fait un peu de ménage. ensuite je je vois pas ce que je dois faire.
quelqu'un peut il m'aiguiller?

[jft68]

En l'état ce n'est pas la peine de continuer car tes éléments ne sont pas "propres".

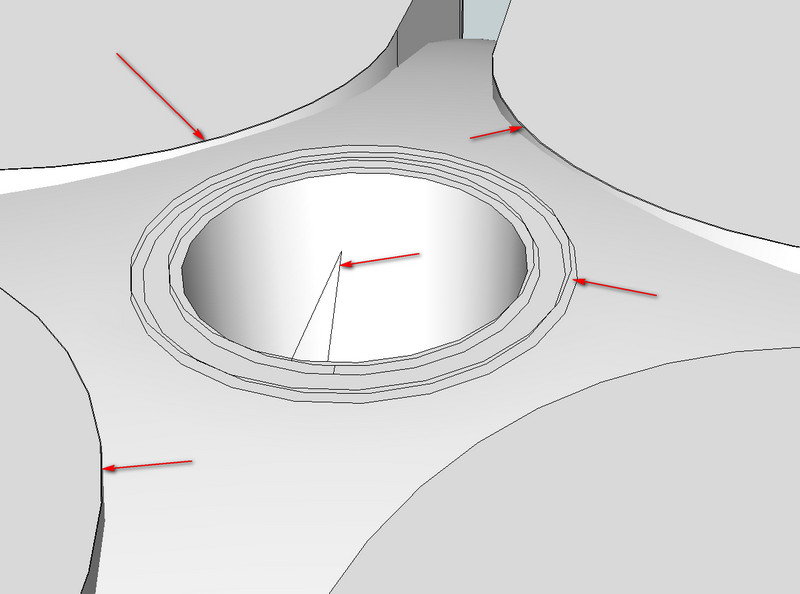

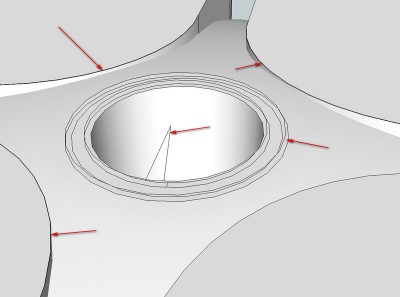

Il y a des tracés parasites un peu partout. Je te les signale par les flèches.

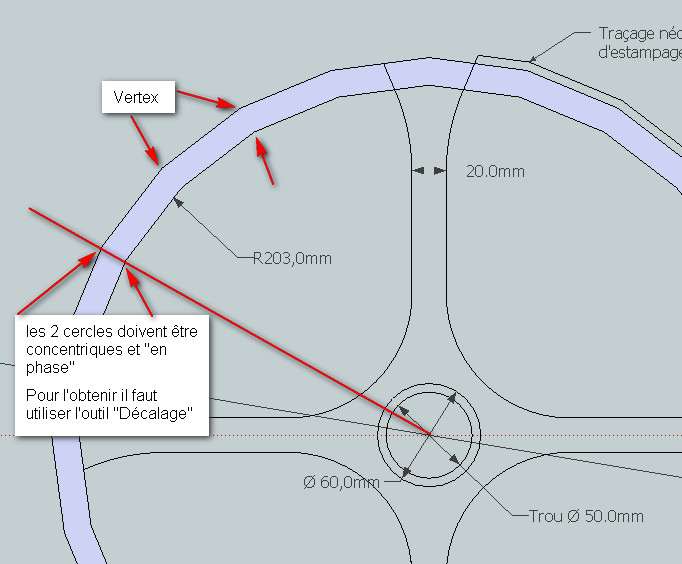

En particulier tu peux voir tous les cercles au centre qui ne sont pas concentriques et qui sont en surnombre.

Normalement à ce stade il faut tout éclater et intersecter puis faire du nettoyage.
As-tu téléchargé mon fichier Sketchup où je détaille toutes les phases ?
Normalement tu devrais voir que je n'ai pas de tracés parasites comme dans ton dessin.

Personnellement je te conseillerais de reprendre un dessin plus simple pour t'entraîner aux manipulations de base.
Avec ce volant tu vas t'agacer inutilement.
Hier, je t'ai donné des conseils sur le "chat" pour l'autre dessin.
Y es-tu arrivé ou pas ?

[passe partout]

pour la brique?

[jft68]

oui, avais-tu réussi ta rotation ?

[passe partout]

oui je l'ai réussit je suis passé a autre chose. il m'a fallut en faire une brique pour l'orienter différemment.

[jft68]

as-tu un projet de dessin à toi sur lequel tu voudrais travailler ?

[passe partout]

bah j'aimerais bien faire une armoire

[jft68]

et pour ta table c'est bon ?

[passe partout]

bah il me manque la facon de la faire la quantité de bois et tout

[jft68]

pour la quantité de bois fini ce n'est pas un problème, je peux te le faire.
mais as-tu deécidé du type d'assemblage que tu veux faire ?
Tenon / mortaise ?

[passe partout]

je ne sais meme pas de quel partie on parle.
les pieds j'aimerais qu'ils soit demontable.
le reste oui tenon mortaise.
