Servante + table de défonceuse

[Julien le belge]

Salut à tous,

Il y a quelques temps je me présentais sur le Forum et dans la foulée je demandais un peu d'inspiration pour créer un module supplémentaire pour mon (petit) établi. Effectivement vu que mon mini atelier à bois doit tenir dans mon garage dans lequel doit également tenir ma voiture en hiver.

Bref, j'avais eu quelques réponses (merci encore), mais rien ne me satisfaisait vraiment. Du coup j'ai fait un schéma et je m'y suis ensuite mis.

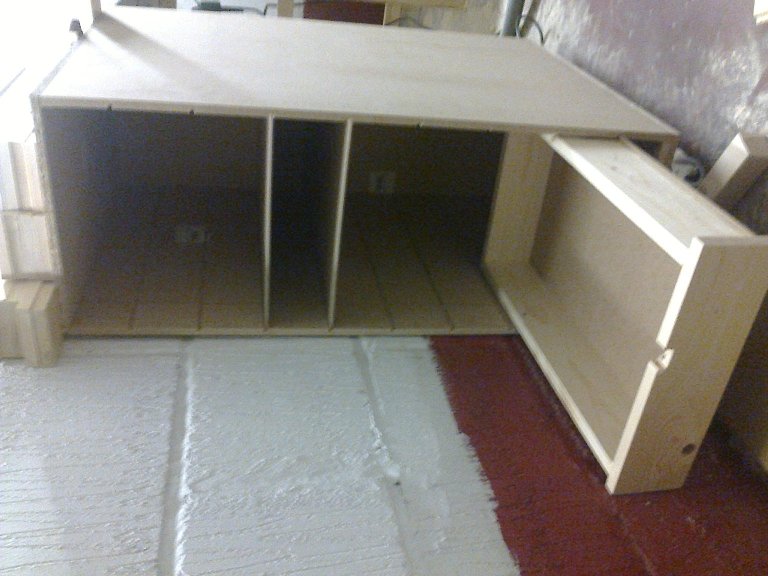

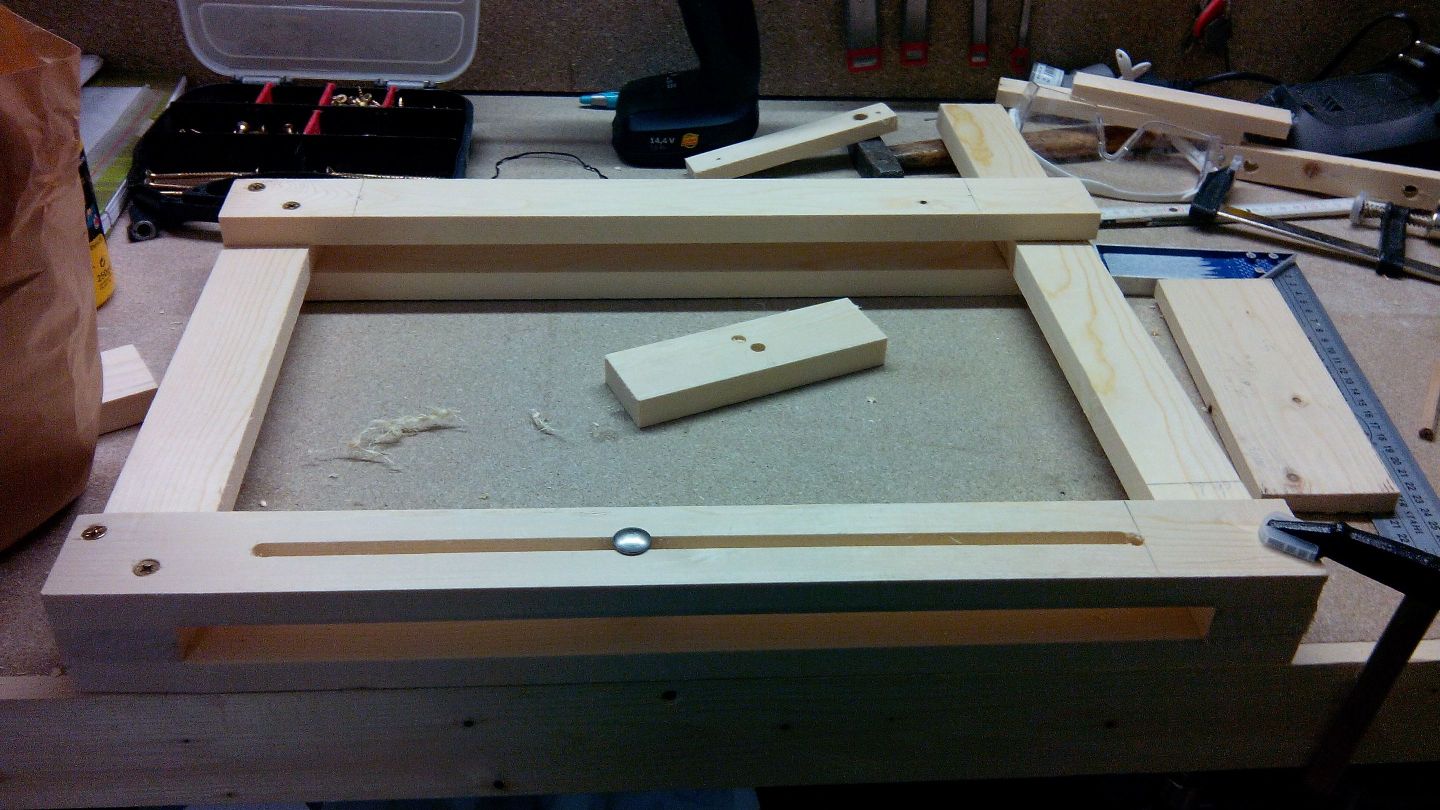

Concrètement: une servante de +/- 90 de haut qui accueillera 8 tiroirs. Question longueur, il fait 60 cm. Le fond du meuble est "creux" pour accueillir une tablette rabattable (également 60 cm) ainsi que le pied rabattable également. J'atteins donc une longueur fonctionnelle de 120 cm une fois le tout déplié. Cette tablette accueille ma défonceuse. Je me suis d'abord bien concentré sur la réalisation de la table de défonceuse pour avoir l'outil pour faire mes tiroirs. Le pied était l'opportunité rêvée de faire mon premier assemblage tenon/mortaise et j'en ai également profité pour me faire une mini presse d'établi pour avoir plus facile. J'ai enfin pu attaquer le montage des tiroirs et j'ai fait mon premier samedi (dont je suis assez content).

Je vous laisse découvrir tout ça.

[Julien le belge]

Et voici un petit reste

[juanito]

Salut julien!
De quelle épaisseur est le contreplaqué qui te sert de tablette?...J'ai un peu peur que celui-ci ne plie sous le poids de ta machine vu comme cela, mais peut-être as-tu prévu quelque chose pour la rigidifier par dessous?
Autrement j'aime beaucoup l'idée, ainsi que les pieds repliables, bonne idée pour ceux qui bidouillent dans de petits espaces (dont je fais partie...)

[Julien le belge]

Salut Juanito,

L'épaisseur est effectivement un peu limite. C'est du 12mm. Mais ce n'est pas vraiment là le problème. La merde c'est le guide parallèle. Vu que je le voulais bien droit, j'ai défoncer deux rainures de 15mm sur 2mm de profondeur pour mettre deux "rails" en dessous de mon guide parallèle (histoire qu'il le soit justement...) et j'ai ensuite défoncer dans ces deux rainures, une rainures sur toute l'épaisseur pour pouvoir mettre des boulons de carrossier avec écrou papillon pour facilement pouvoir déplacer le guide.

Bon pour faire bref: c'est limite, mais une fois le guide parallèle placé et serré, aucun problème de rigidité.

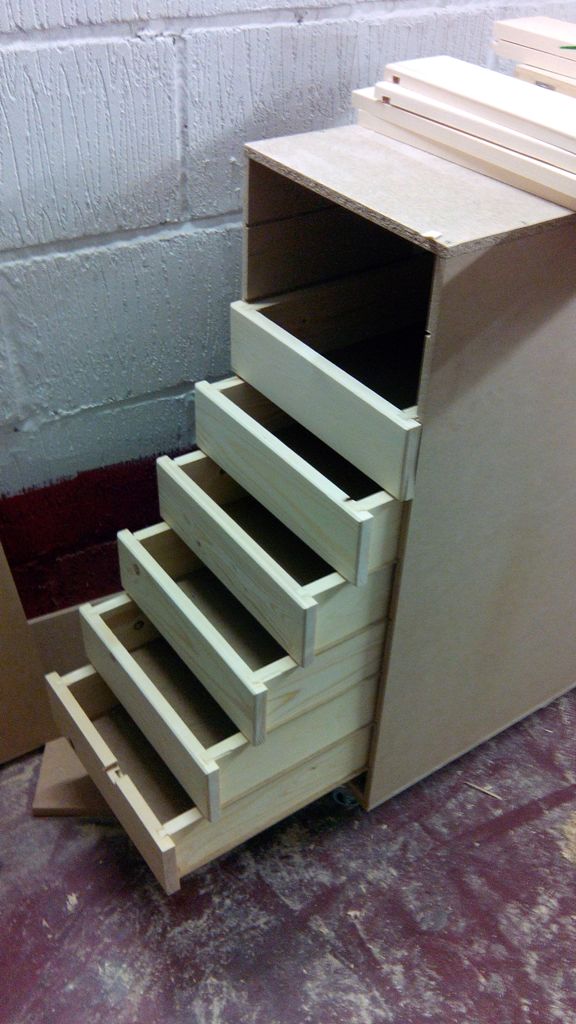

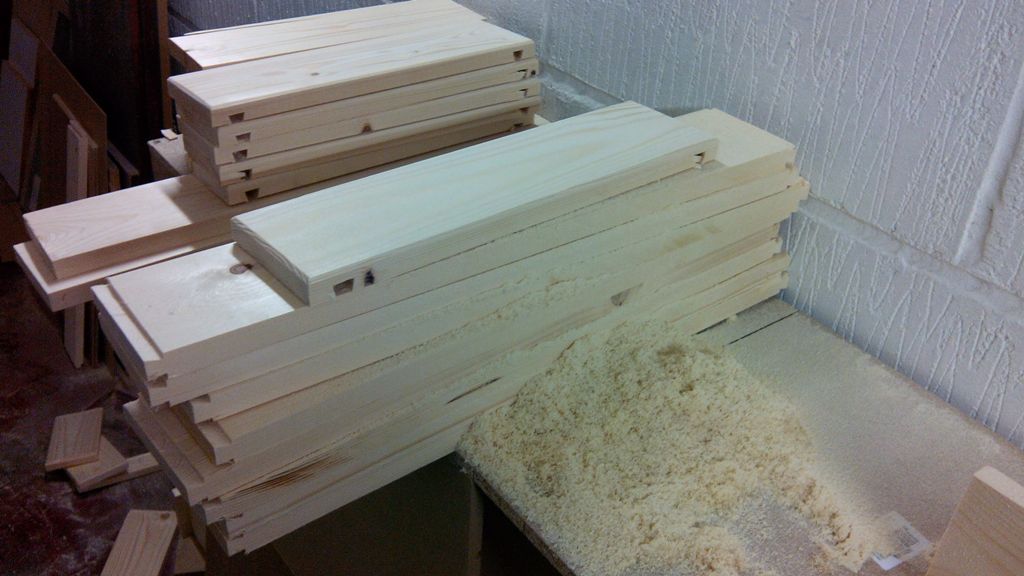

J'ai d'ailleurs continué l'assemblage des tiroirs hier en commençant par chanfreiner les faces avant de faire les fraisages à la queue d’aronde (face et côté).

Voilà ce que ça donne. Je te joins une photo de la table avec la machine montée en dessous, tu vois que ça flanche pas du tout malgré les 3.5 kg de la bête. Et clairement: la défonceuse sous table pour l'usinage de pièces en série c'est vraiment le pied.

J'édite mon post. En faisant les fraisages dans les faces des tiroirs, si j'étais pas super prudent une fois arrivée en fin de bois, le bois éclatait légèrement en sortie de fraise. Si un pro passe par là et me donne une astuce pour éviter ça à l'avenir, je suis preneur. Merci!

[juanito]

Pour la mienne j'ai rigidifié au maximum après avoir manqué de prendre un tasseau dans la poire.
En fait, la pièce n'était pas bien pressée ni tenue "à plat" à cause de la flèche que formait la table (erreur de débutant) et quand la fraise a mordu de nouveau plus "profond" dans le bois bois ça m'a fait un beau javelot qui a traversé le garage (j'usinais une rainure...et j'avoue avoir été gourmand sur la profondeur de passe)...ça m'a embarqué l'avant bras et j'ai manqué d'y laissé un doigt au passage (qui a ripé sur la fraise en mouvement une belle trouille dont je me souviendrais longtemps.
Là ma table est en attente de tous ses éléments (presseurs, guides, et aspiration pour éviter les bourrages). Pour tes chanfreins ça devrait suffire comme ça mais fais gaffe quand même sur des usinages plus prononcés (moulures, rainures ou feuillures...)
Autrement je trouve tes tiroirs vraiment sympas...ça va être bien stable une fois plein tout ça!...et l'idée du repliable, j'adore.

Pour ton problème d'éclats en fin de passes, pour ce que j'ai pu ici et là dans d'autres fils de boiseux plus expérimentés que nous ( ) Il me semble qu'il te faudrait une pièce martyre derrière, mais on me corrigera surement si je dis une connerie!

[Julien le belge]

Bonne idée la planche martyr. Trop con, je m'en sers pour d'autres trucs, mais là ça n'a même pas effleuré mon faible esprit hahah

Nickel ta table, tu pouvais pas éviter de poster ça? Je passe pour un bouffon maintenant hahahahah

Plus sérieusement, si j'avais la place pour mettre ça je le ferais. Mais le garage doit déjà prendre l'établi, la moto et la voiture donc ça c'est même pas une option. Et puis pour ce que je bricole c'est pour le moment suffisant. On verra bien à l'avenir si j'ai besoin de plus/mieux.

[juanito]

Holala ma table est belle comme ça... de loin (c'est pour ça que je fais pas de gros plan tu as noté!!!). Sérieux y'a plein de défauts (équerrage, coulissement du guide bof-bof... ) Ca fait des plombes que je bosse dessus, par à-coups, et à chaque fois je reviens sur des trucs que j'avais déja réalisé précédemment! Au final je me dis que j'aurais du faire un projet dans le style du tien, plus simple et plus abordable techniquement pour un début.

[Julien le belge]

Je l'ai faite à la va vite parce que sans ça je pouvais pas usiner mes tiroirs. Je pense que je vais très vite aller chercher un petit panneau de 18mm de MDF et faire quelque chose de très propre à la place. L'avantage du système c'est qu'il me suffit de:

1. Démonter la planche actuelle
2. la balancer dans un coin
3. Refaire tout proprement sans faire le sale gosse qui veut tout avoir tout de suite

Et après ça, je serai sûrement mieux avec moi-même hahah

[juanito]

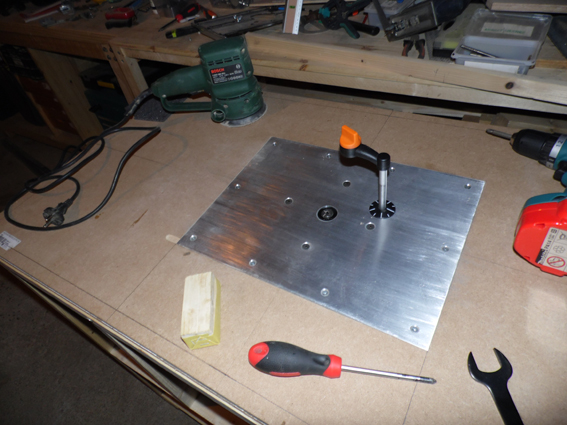

Si tu remplace la tablette par du mdf, double-le en épaisseur (collé-vissé), et là ça devrait être top au niveau rigidité sur une surface aussi restreinte! A ta place, et pour pas trop perdre en hauteur de fraisage, je fixerais la défonceuse sur une plaque d'alu en 5 ou 6mm (vois chez un ferrailleur ou un pro pour degoter une chute, en gsb... !...), que j'encastrerais sur la tablette. La mienne fait 4mm (cause récup' ) et c'est quand même assez rigide, même si par sureté j'aurais préféré un chouilla plus épais. Je te dis alu car ça se travaille bien avec une déf' (j'avais suivi quelques tutos sur CdC et MB où Diomeda -il me semble- expliquait bien sa technique pour travailler certains métaux), Il faut y aller mollo et ça se fait bien au final.

[Julien le belge]

Merci pour le tuyau.

Le seul truc, c'est que je ne voulais pas un panneau trop épais pour qu'il vienne à fleur du panneau sur le dessus du meuble. Maintenant en y pensant, il me suffirait de combler avec un morceau de chute entre la charnière et le panneau qui fait le dessus du meuble pourqu'une fois déployé, ça reste à fleur...

Fallait pas que je me flanque ça en tête, je descendrais bien étudier la chose hahahah

par contre si t'as quelques photos de plus de ta table, ça m'intéresse.

[juanito]

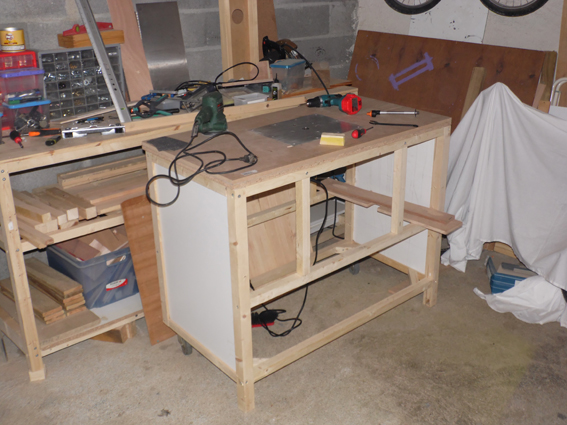

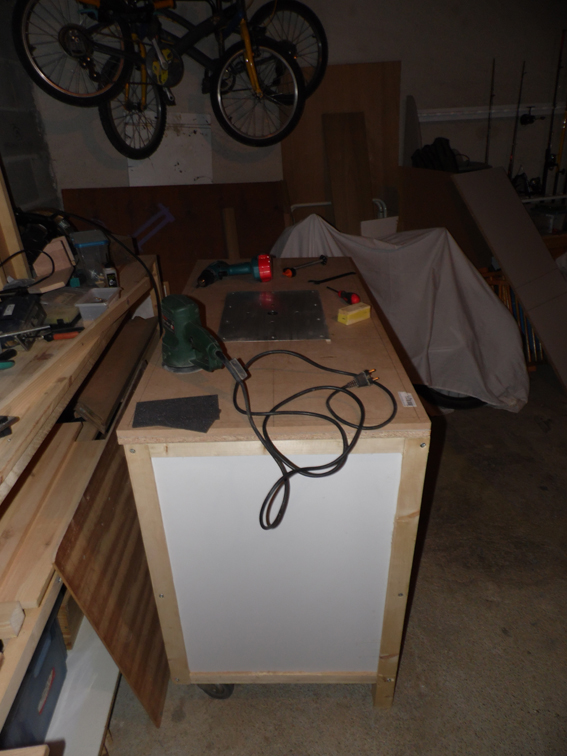

Le plateau de ma table est constitué d'une plaque de mdf de 15mm et d'un morceau mélaminé de 18mm, collés et vissés,auquel j'ai ajouté par la suite un cadre rapporté en pin.
La structure est faite à partir de tasseaux de 50 (pour les pieds) et de 38 (pour les traverses). Au départ, je pensais tout assembler avec des tenons/ mortaises, mais vu mes assemblages plus qu'approximatifs, j'ai préféré tout renforcer avec des vis de 120mm...c'est bourrin je sais mais bon ...ça va au garage donc...

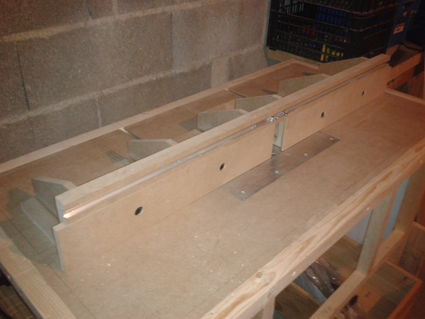

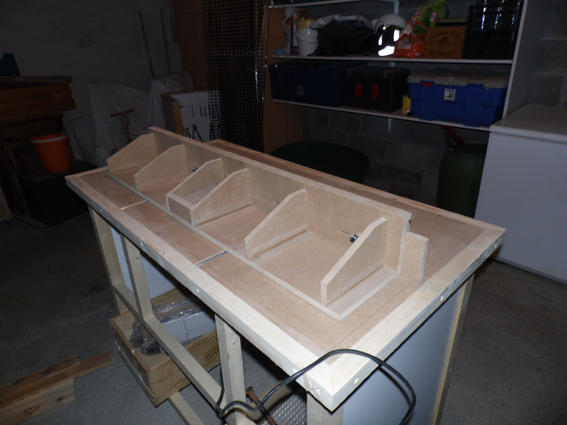

Mon guide parallèle est lui réalisé avec du mdf de 15mm, c'est bien le seul seul truc sur cette table où j'ai reussi à être assez précis (pas de défaut d'équerrage).

[juanito]

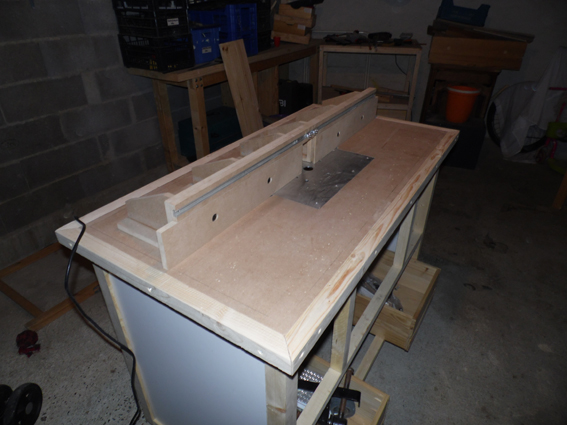

J'ai assemblé mon guide par collage et vissage. Il me reste a usiner dans un morceau d'alu pour les barres qui coulissent dans les rails. Le serrage se fera avec des boutons moletés de récup'. Il reste quelques bricoles à y faire, notamment le raccord pour l'aspiration, les supports de presseurs...etc bref y'a encore du boulot

Je ferais un fil plus complet sur cette table plus tard, là j'arrête de polluer ta présentation...
D'ailleurs tant que j'y pense...pourquoi ne rajoute-tu pas tout simplement une épaisseur par dessus ta table (collée-vissée)? Un petit cadre rapporté sur le tour pour masquer le raccord, et hop le tour est joué!

[Julien le belge]

Clairement je pourrais rajouter une plaque, mais encore une fois: la tablette ne serait plus à la même hauteur que le dessus de mon meuble. Et pour usiner des plus longues planches ça pourrait devenir chiant avec une petite différence de niveau. Mais je vais cogiter au truc et faire quelque chose de plus correct à l'avenir. Quelque chose d'équerre et un minimum droit pour commencer

[juanito]

On s'est mal compris je pense. Je pensais à un rajout sur tout le dessus de ta servante une fois déployée (sur le meuble lui + la tablette)! Comme ça aucun soucis de désafleurs.
Jetes un oeil au dernier numéro de Bois+, il y a un exemple de table de travail pas mal du tout avec plein d'idée à reprendre sur un projet comme le tien.

[Julien le belge]

Oui j'ai mal compris.

Effectivement ça serait une idée. Tant qu'à faire, je vais remplacer le dessus en agglo existant par un panneau en MDF de 18mm...Entre temps j'ai dégoté un morceau d'aluminium en schmet. Je sais quoi faire la semaine prochaine...

En tous cas merci pour toutes les infos Juanito

[juanito]

De rien... mets des photos de l'avancement de ton projet, il me tarde de le voir finalisé!

[Julien le belge]

Bonjour,

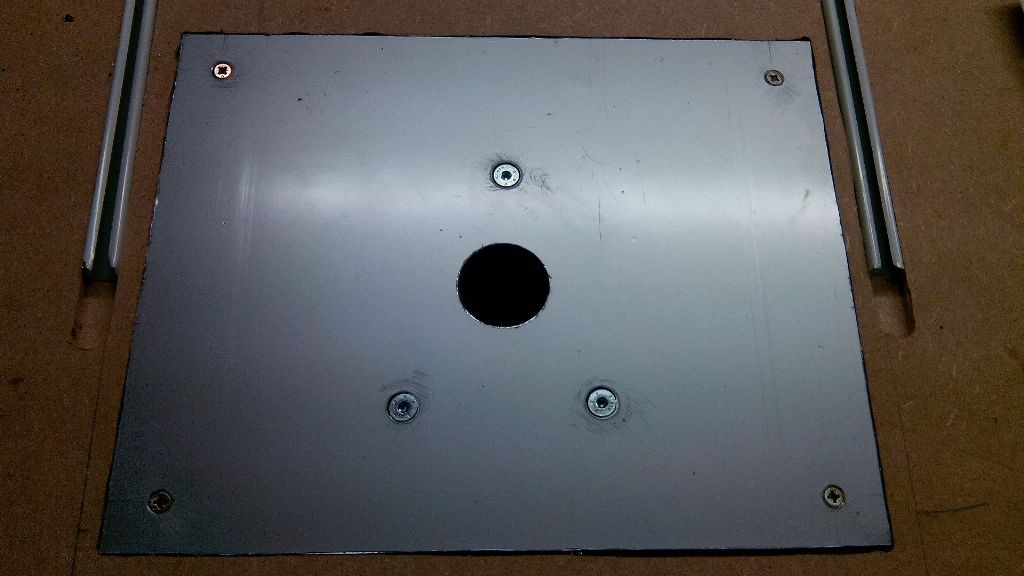

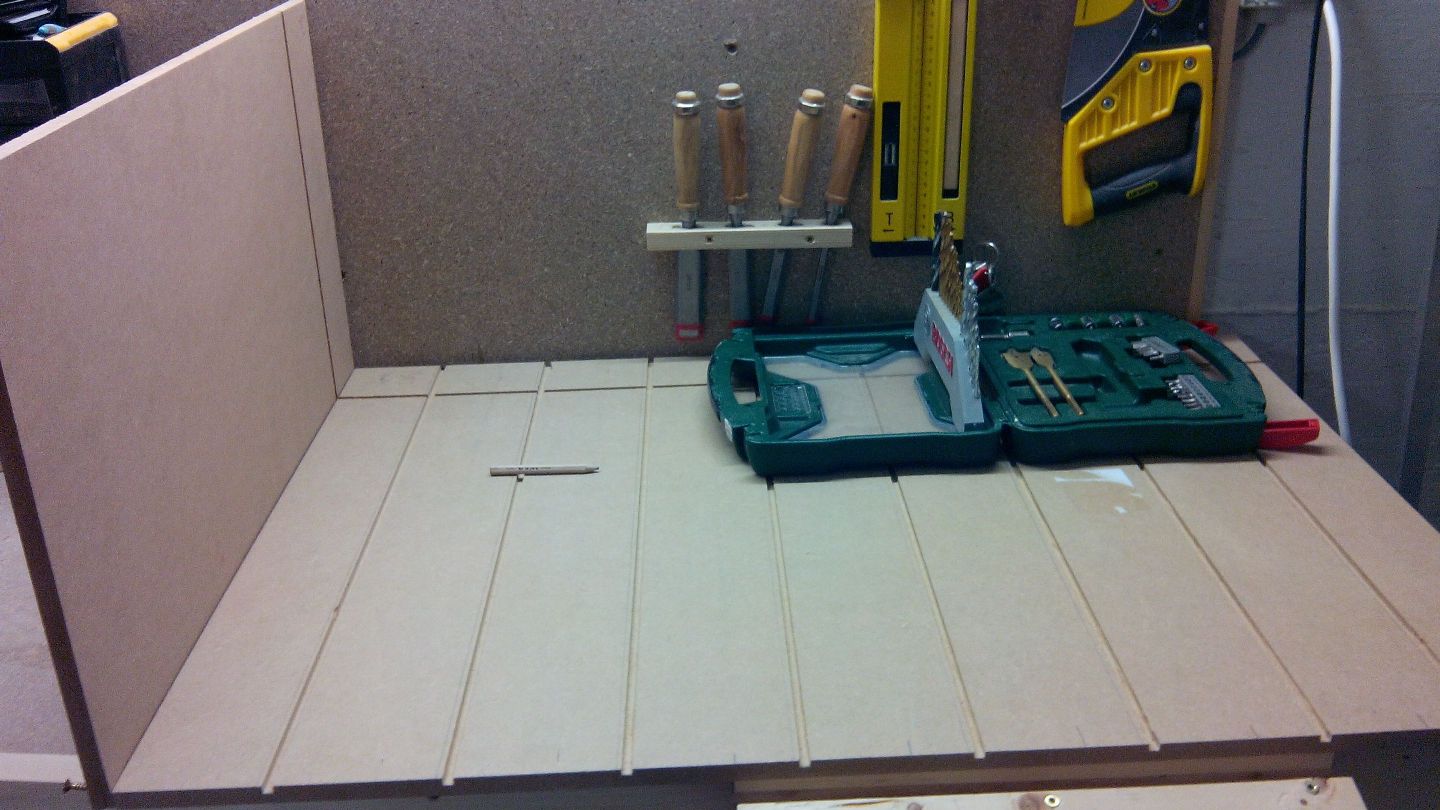

Suite et presque fin de la réalisation. J'ai usiné la future planche pour mettre la défonceuse dessous et j'ai enfin terminé les tiroirs (déjà bien remplis). Par contre, en mettant les rails, je me suis rendu compte trop tard que j'avais vu un peu trop long...Du coup je vais les chasser de qqs centimètres vers l'extérieur pour les recouper. Tant pis pour la rainure trop longue.

Prochaine étape c'est donc de remettre le MDF sur la servante.

[Julien le belge]

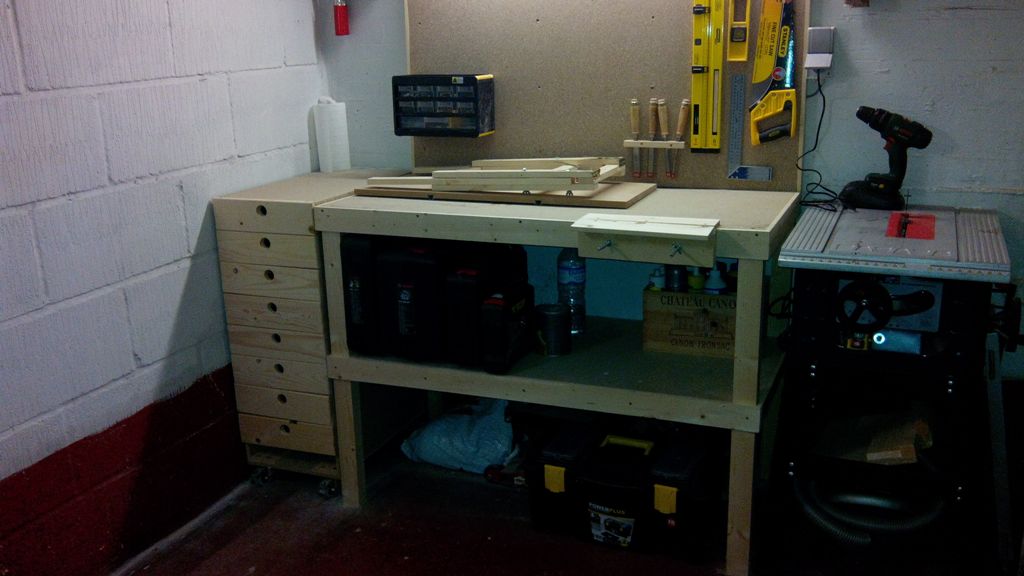

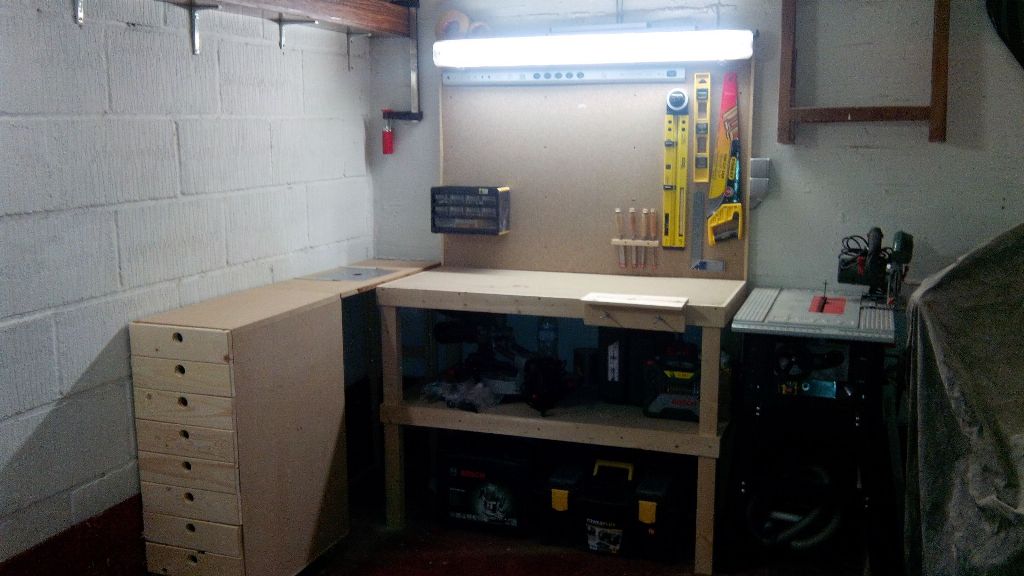

Et voici l'affaire terminée.

J'ai donc rectifié ma connerie avec les rails du futur guide pour la table de défonceuse. Le guide sera donc également rainuré pour accueillir le haut du rail et avoir plus de stabilité. J'ai remonté la tablette rétractable sur la servante, réajusté le pied et surtout rangé un bon coup.

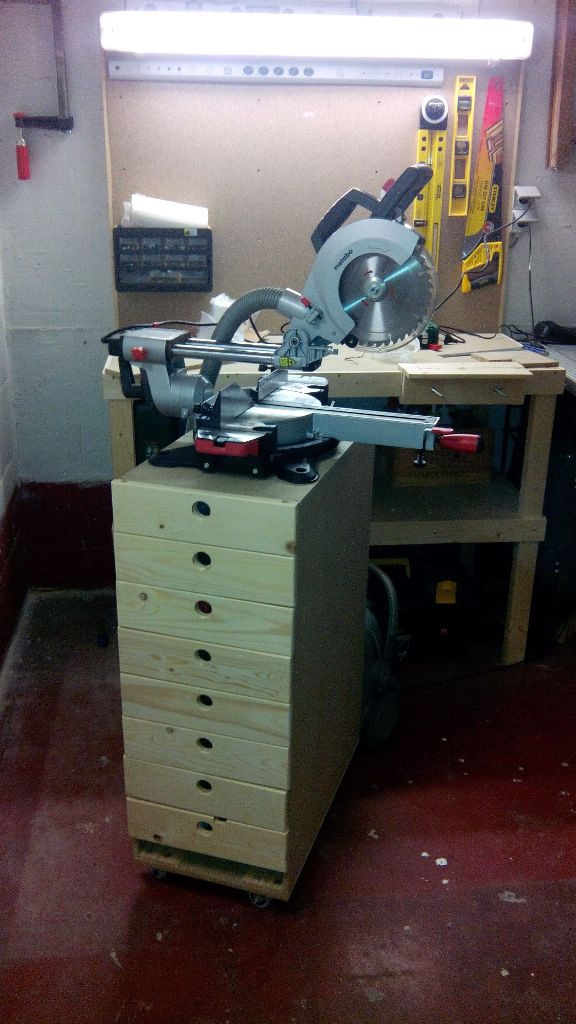

J'ai donc, sur conseil de Juanito, remplacer le dessus du meuble simultanément et c'est tant mieux, car je vais y prévoir des trous pour accueillir la petite nouvelle (scie radiale/à onglets) achetée hier et qui me sera bien utile pour le prochain projet (cache-poubelle pour placer en extérieur).

[juh]

...Tsssss...
Et voila.....
J"étais pénard chez moi à boire des cafés en attendant une nouvelle idée et maintenant j'ai envie de m'ammenager une table a toupie...merci les gars merci...


c'est vrai que ce serait bien pratique chez moi, par contre ju c'est quoi ta def? je crois voir une bosch mais je ne suis pas sur.

[Julien le belge]

Salut Juh,

C'est bien une Bosch, POF1400. C'est plus que suffisant pour ce que j'en fait. Je viens de rabotter (chant) et chainfreiner 15 mètres de planches de sapin de 25mm d'épaisseur pour fabriquer un cache-poubelle pour ma chère et tendre. Ca bouffe les mètres sans broncher, j'ai juste installer un deuxième guide provisoire pour pouvoir "pincer" la planche pendant le rabotage pour plus de sécurité et falicité.

Je viens bientôt mettre quelques photos sur le forum.
