Lit enfant en mezzanine [réalisation]

[hesus]

Bonjour,

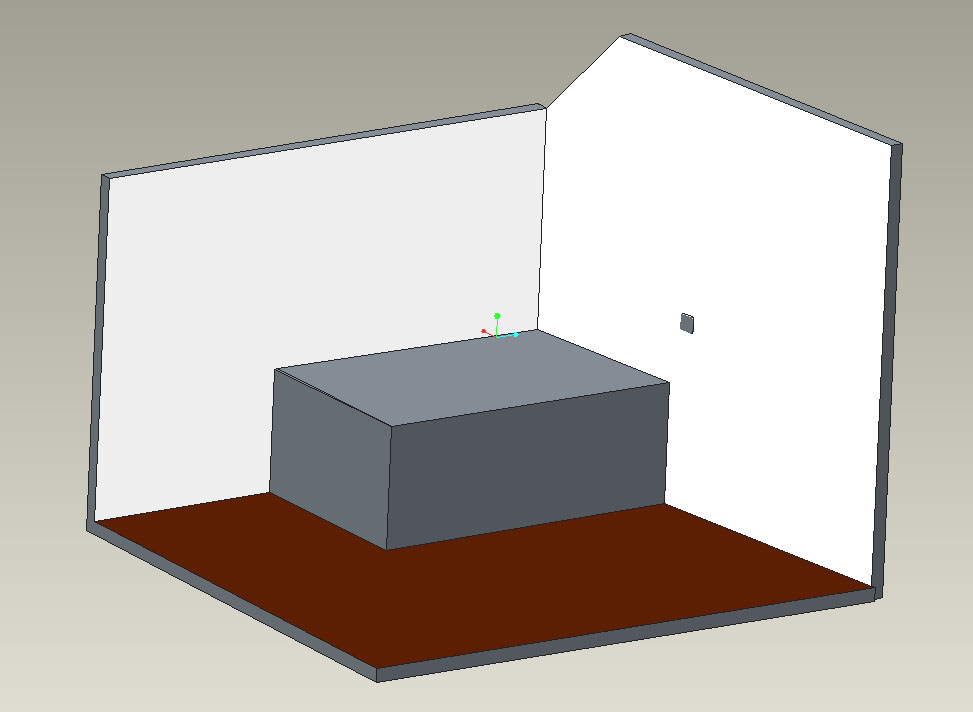

J'ai commencé l'étude pour la réalisation d'un lit en mezzanine qui viendra se mettre au dessus d'une cage d'escalier dans la chambre de ma fille. Voici une vue d'ensemble de la pièce ou sera le futur lit :

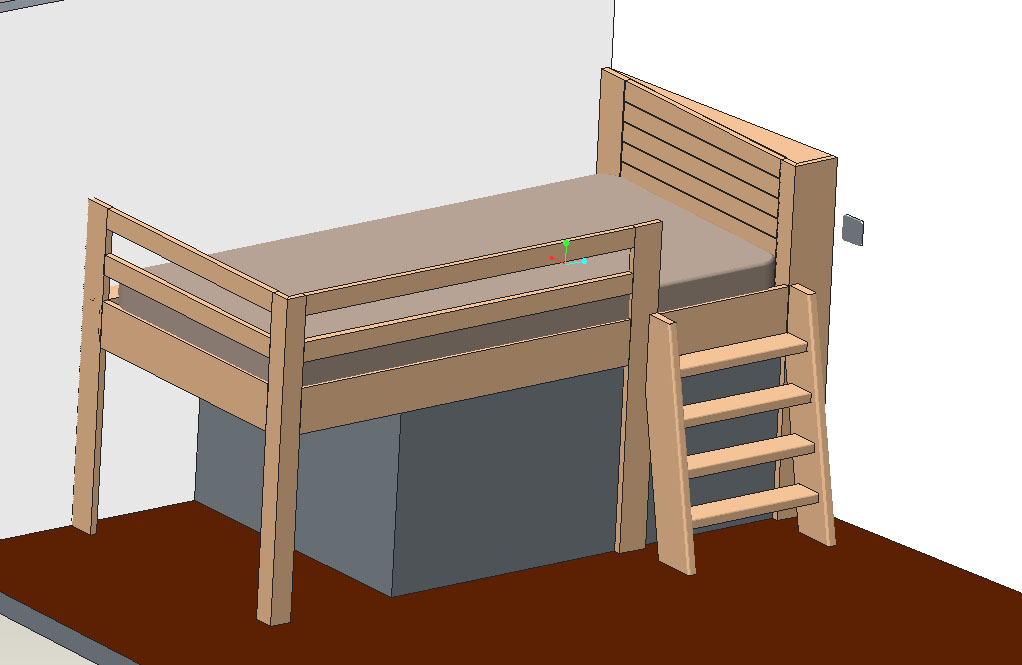

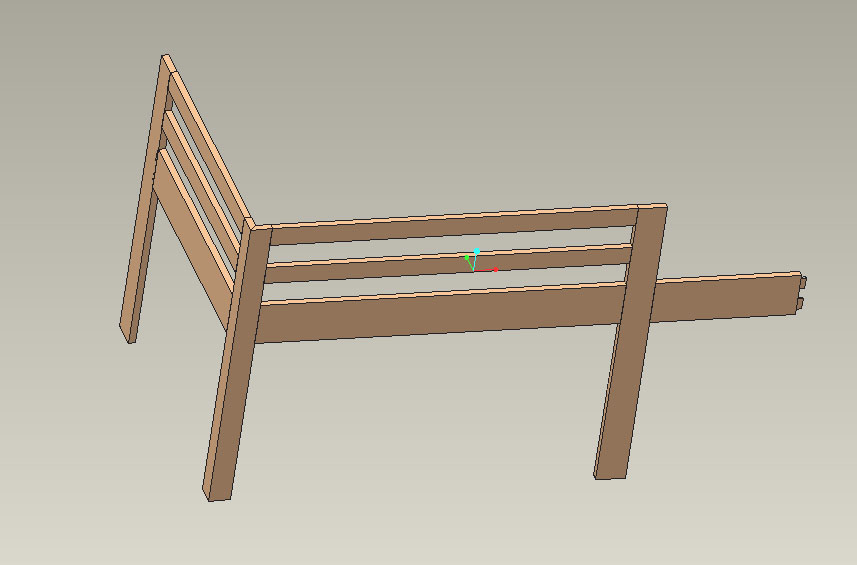

Je vais fabriquer un lit en chêne de ce type :

Pour pouvoir le monter dans la chambre je dois le réaliser en plusieurs partie et assembler au final avec de la visserie que je ne souhaite pas avoir en apparent. J'ai un problème pour l'un des sous-ensemble et je ne vois pas comment le séparé en deux (assemblage amovible) tout en gardant l'esthétisme souhaité :

Pour les autres parties, j'ai prévu un assemblage avec écrou inséré, goujon d'assemblage et étrier ouvert.
Quelqu'un aurait une idée pour ce problème de liaison ?
PS : je ne peux pas fournir les plans car ils sont fait sur creo parametric.

[geme]

bonjour
le montant du milieu, donc celui du pied de l’angle droit, en deux parties. Les deux demi pied sont ensuite solidarisés par des vis de rappel.Les arêtes des montants sont chanfreinées et la réunion des deux pieds doit etre visuellement tout à fait acceptable.

[hesus]

Bonjour,

J'ai prévu des vis de rappel pour les autres assemblage, mais je ne vois pas bien comment avoir une liaison solide et surtout qui ne se déforme pas dans le temps sans un collage des deux parti du pied.

J'ai cherché un peu partout des solutions et au final j'ai trouvé soi le Invis (mais bon ça coute un bras pour quelques liaisons) ou faire un montage chevillé des traverses du lit. Je pense partir sur la cheville car je peux travailler sur l'esthétisme assez facilement.

[hesus]

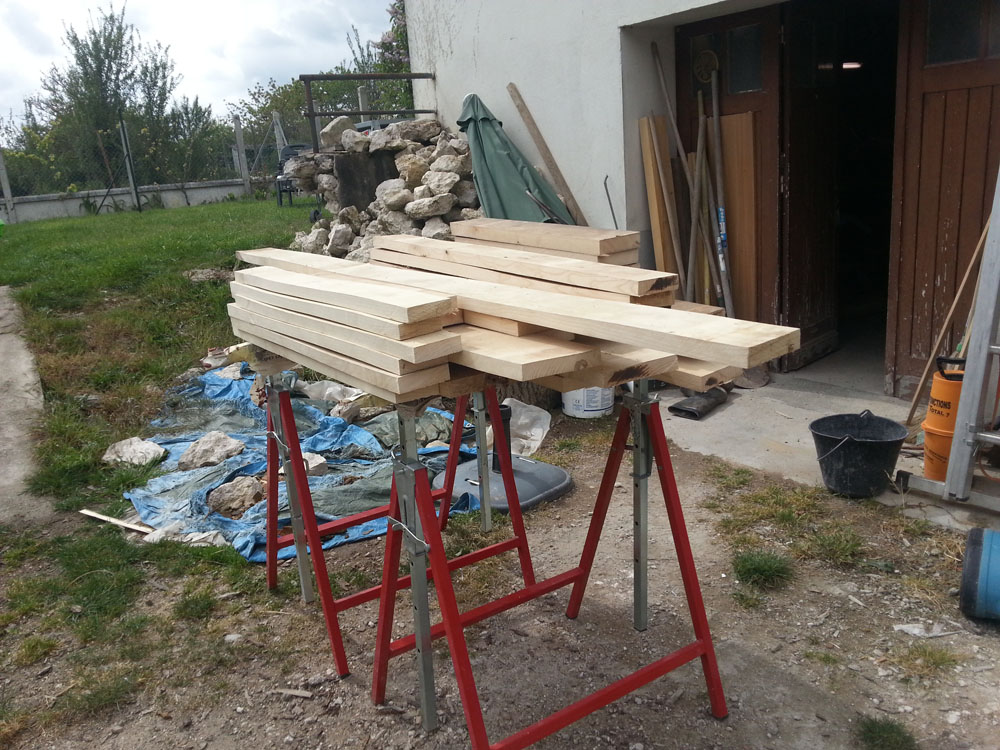

Suite du projet, le bois est arrivé :

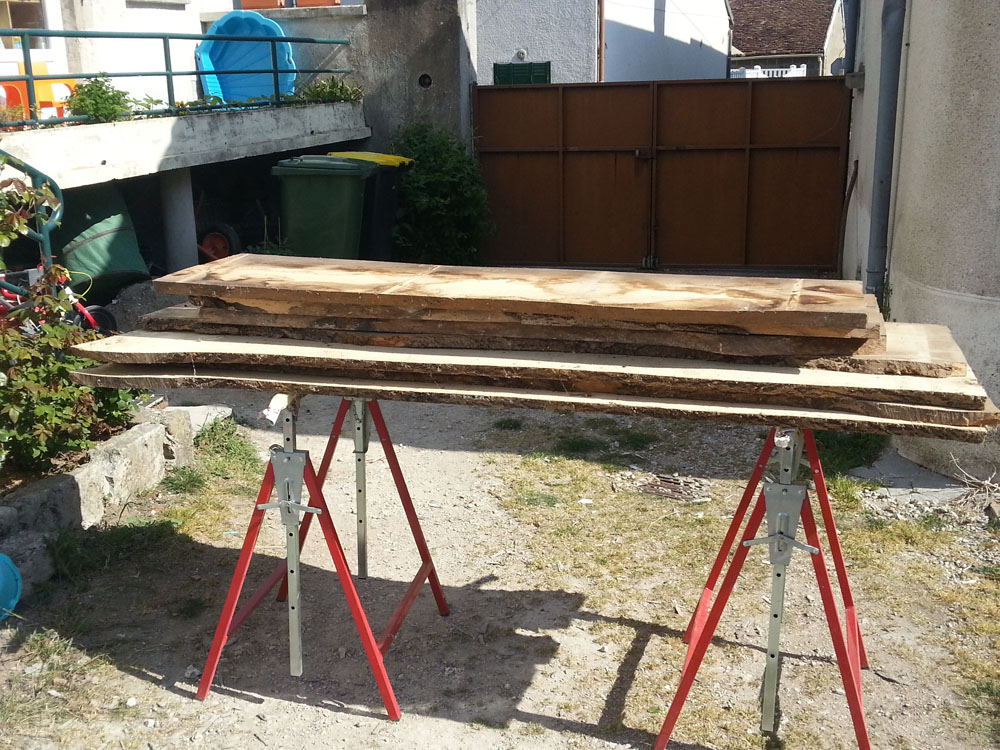

J'ai commencé le délignage :

Et là je me rends compte que j'ai mal calculé, il va me manquer un plateau... Il me reste plus qu'à y retourner la semaine prochaine.

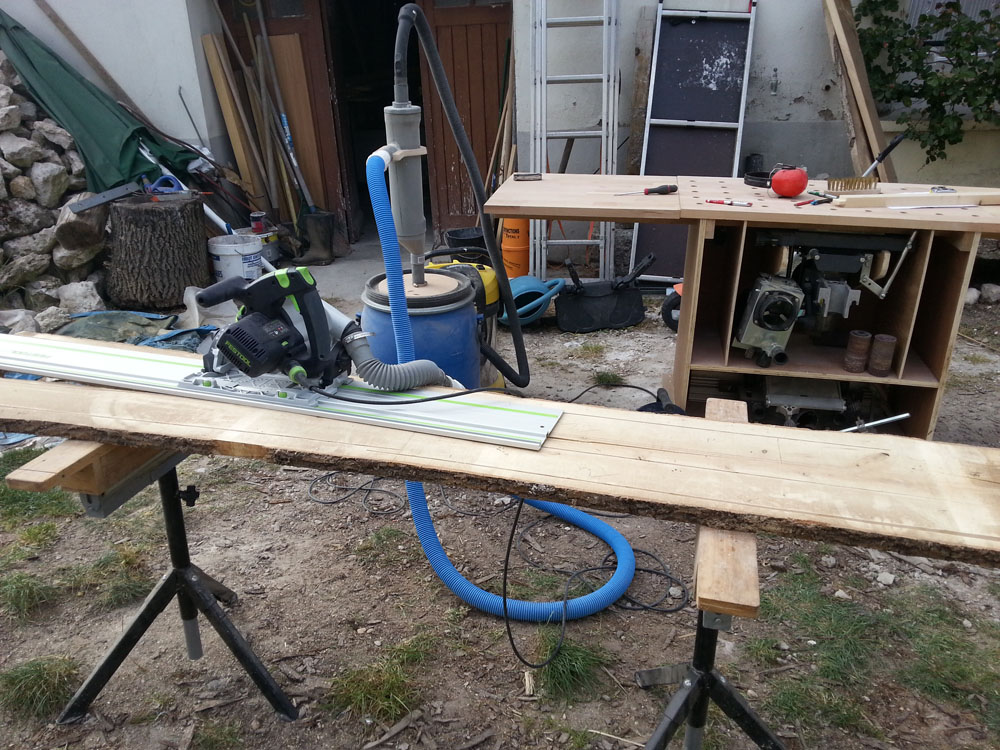

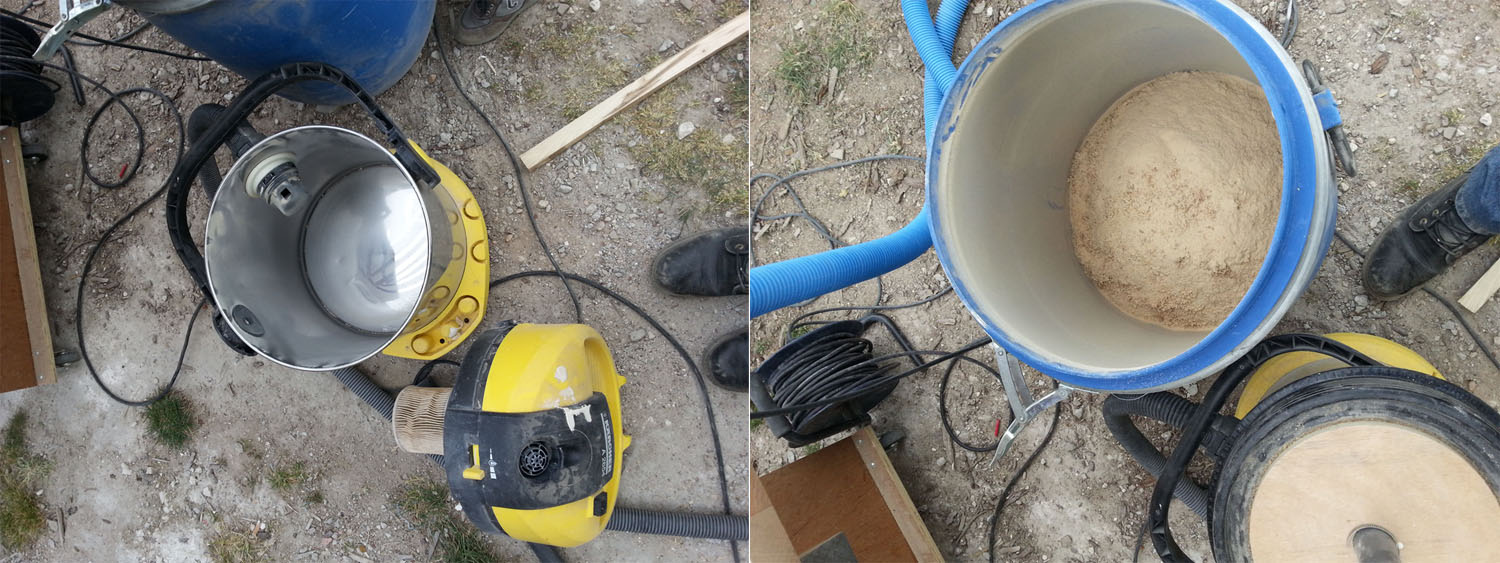

Au passage, j'ai pu tester mon cyclone. Pour être sur de la qualité, j'ai soufflé la cuve de l'aspi et j'ai bossé sans filtre. Le résultat est très bon :

Juste quelques traces de fine poussières dans la cuve.

[Vulcano]

Ah le délignage ... Petite erreur de calcul ....

Sinon pour l'aspirateur rien ne t'empêche de mettre quand même un sac cela fait une filtration de plus .... Et avant qu'il soit plein ...

C'est ce que je fait avec mon cyclone et en cas d'oubli de vider le bidon du cyclone tu es bien content que cela soit dans le sac de secours

++

Raph

[Eataine]

Bonjour

J'ai réalisé un lit dans le même genre l'année passée. J'étais aussi parti sur des montant en section rectangulaires et finalement je me suis rabattu sur des sections carrées de 70 mm x 70 mm. Emboîtements tenons-mortaises.

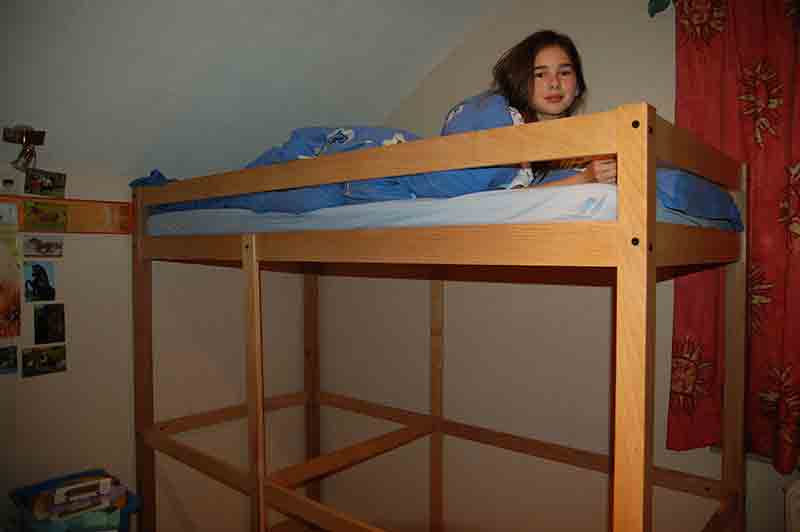

Contrairement à toi, j'ai laissé apparentes les vis d'assemblages (vis IKEA) de ce type mais en noir:

Vis d'assemblage IKEA.jpg (10.65 Kio) Consulté 6628 fois

Tu pourrais partir sur le même principe et cheviller ton lit avec des chevilles en bois, non collées, qui pourraient avoir une fonction décorative...
Voici le lit. Le bas sera aménagé en armoire sur la partie gauche et en bureau à droite.

[hesus]

Ah le délignage ... Petite erreur de calcul ....

J'ai bien calculé les besoins en brut, mais j'ai oublié d'ajouter les pertes...
D'ailleurs à ce sujet, vous prenez en général quel coeff entre le besoin brut et l'achat ?

Sinon pour l'aspirateur rien ne t'empêche de mettre quand même un sac cela fait une filtration de plus .... Et avant qu'il soit plein ...
C'est ce que je fait avec mon cyclone et en cas d'oubli de vider le bidon du cyclone tu es bien content que cela soit dans le sac de secours

C'est justement le but, un cyclone génère une perte de charge. Pour minimiser les pertes de charge et maintenir la qualité de l'aspiration, je préfère utiliser l'aspi sans sac.

[hesus]

J'ai réalisé un lit dans le même genre l'année passée. J'étais aussi parti sur des montant en section rectangulaires et finalement je me suis rabattu sur des sections carrées de 70 mm x 70 mm. Emboîtements tenons-mortaises.
Contrairement à toi, j'ai laissé apparentes les vis d'assemblages (vis IKEA) de ce type mais en noir

Je suis sur le même principe de montage et au niveau de la quincaillerie j'ai choisis ça :


Je pense en effet finir le montage avec des chevilles, je n'ai pas trouvé d'autre solution qui soit acceptable niveau prix et qui reste agréable d'un point de vue esthétique.
Je me demande si je dois rester sur des chevilles du même bois que le lit, ou justement trancher avec un autre bois qui a une teinte bien différente.

[Eataine]

Sinon, il reste la solution de bouchons que tu fais toi même pour cacher les vis d'assemblage avec des mèches à bouchonner, comme ici, par exemple:

http://cecatre.oxatis.com/PBSCProduct.asp?ItmID=9653921

[egtegt]

J'ai bien calculé les besoins en brut, mais j'ai oublié d'ajouter les pertes...
D'ailleurs à ce sujet, vous prenez en général quel coeff entre le besoin brut et l'achat ?

Pour ce qui me concerne, environ le double en volume. C'est large mais c'est pas perdu. On a souvent besoin d'une planche par ci par là.

Et puis c'est pas tant que ça. Entre les pertes au délignage, les bêtises, les tests, les pertes des traits de scie, la marge en longueur, le volume perdu au corroyage ... ça fait toujours pas loin des 50%

Mais en général, j'ai tendance à avoir du stock donc je prends ce dont j'ai besoin dans le stock. Les évaluations me servent surtout à savoir si mon stock suffira pour le projet.

[hesus]

C'est mon problème, je n'ai pas de place pour le stockage. Déjà pour bosser je dois déplacer les outils...

J'ai défini les cotes des pièces finis (avant usinage), ensuite j'ai pris la marge des pièces brut en prenant en compte les épaisseurs de scierie. Je fais comme ça car c'est plus facile d'arriver à la scierie et demander Xm² de tel épaisseur.

Mais j'ai oublié de prendre une marge entre le besoin en brut et les pertes du au délignage... et excel ne me l'a pas rappelé cet idiot

[Lardus]

Pour ce qui me concerne, environ le double en volume. C'est large mais c'est pas perdu. On a souvent besoin d'une planche par ci par là.

Et puis c'est pas tant que ça. Entre les pertes au délignage, les bêtises, les tests, les pertes des traits de scie, la marge en longueur, le volume perdu au corroyage ... ça fait toujours pas loin des 50%

C'est énorme!! Je prends 10 ou 15% de rab, et pour des projets complexes (1.5/2 m3), et pourtant c'est pas moi qui paie.
Pour mes projets perso, ébénisterie, où je tolère zéro défauts, je travaille avec un plateau de marge (2.50 de long), sinon je ne peux pas le stocker par la suite (atelier du boulot).

Le seul truc, c'est que je passe au minimum une heure et demie chez mon gentil scieur, je lui fais souvent réviser son calcul de bois utilisable, mais bon, avec la pièce que je lui laisse pour boire un canon à chaque fois, c'est kif-kif, il le sait aussi bien que moi, mais c'est notre petit jeu

[hesus]

Suite du programme, après avoir fini le délignage :

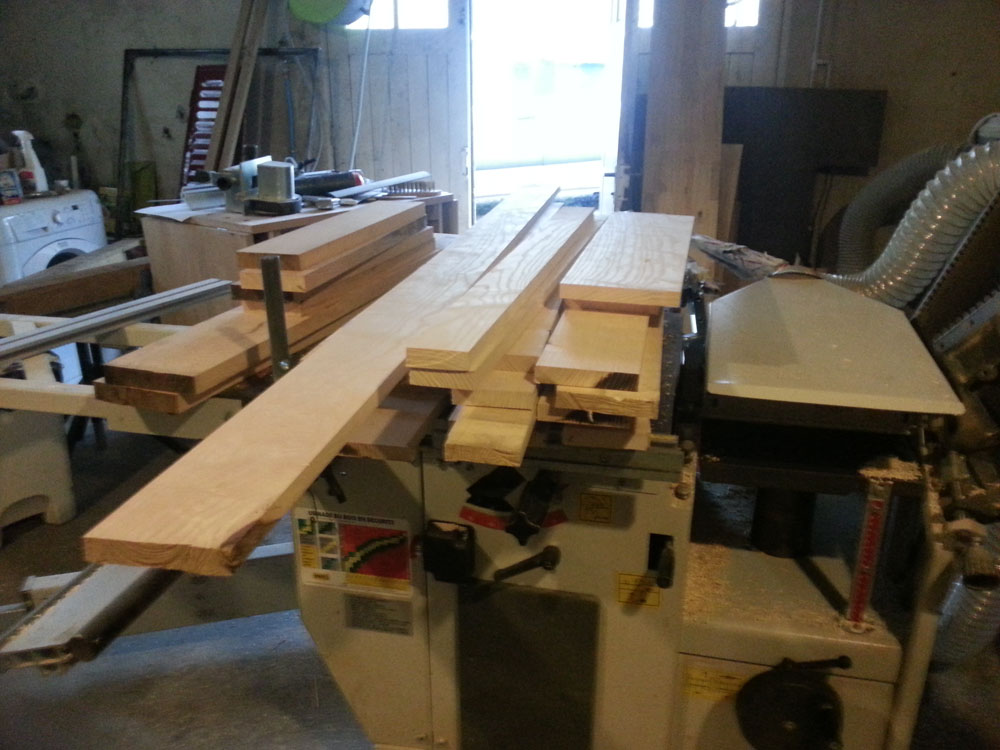

Ensuite dégau/rabot, bon au final j'ai été trop optimiste sur les épaisseurs... j'ai du finir avec une épaisseur légèrement inférieure.

Maintenant, une bonne bière pour finir la journée

[hesus]

Suite du travail.

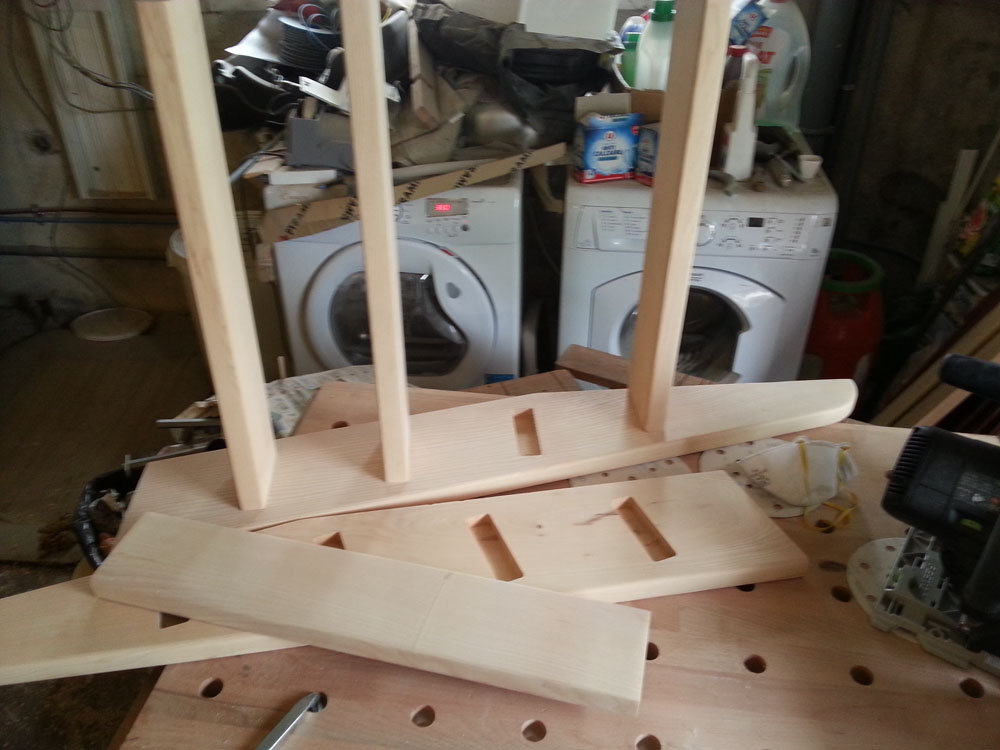

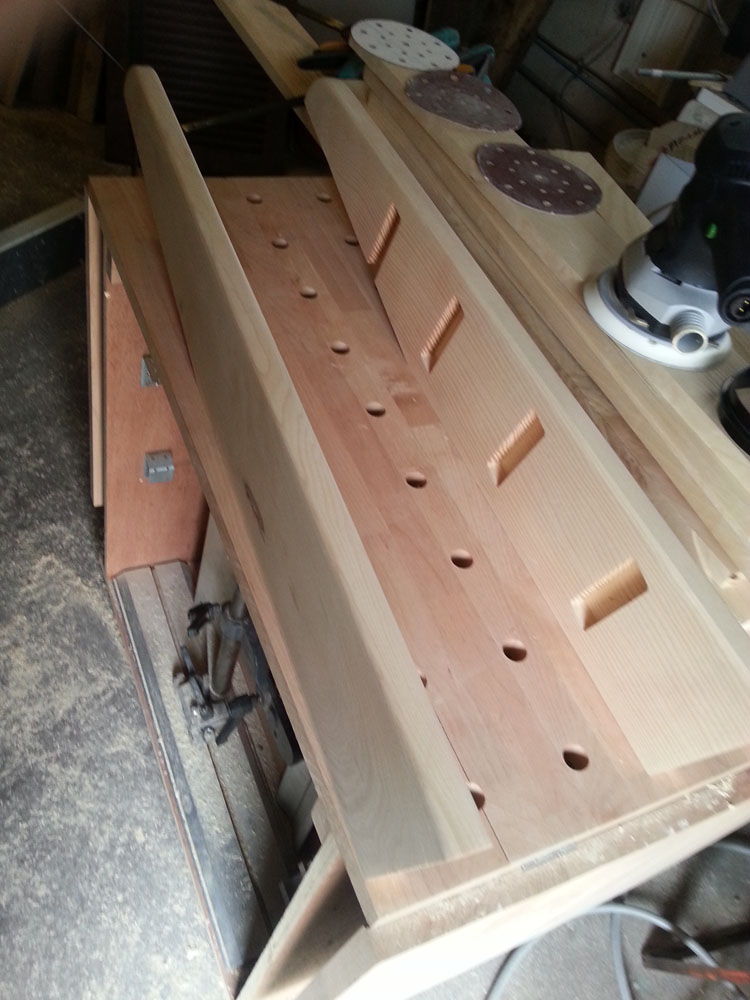

Aujourd'hui je me suis occupé de l'échelle/escalier. Dans un premier temps, j'ai fabriqué un gabarit pour avoir la forme des limons et l'emplacement des marches.

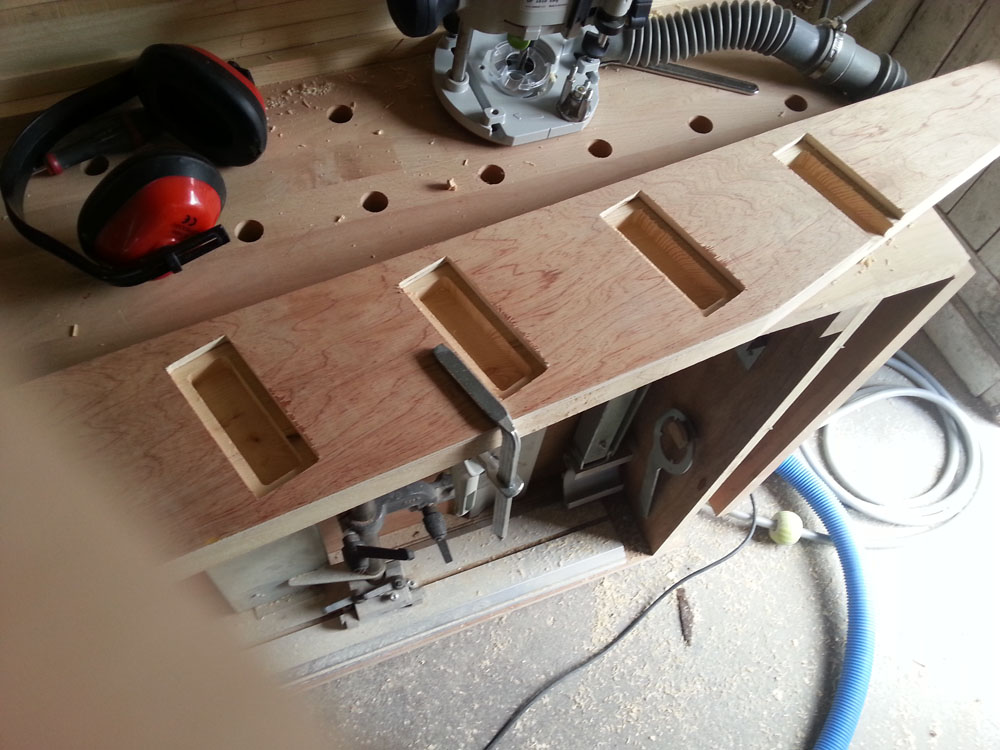

Alors comment perdre son temps... de prendre la tête à faire des belles coupe rectangulaire en milieu du gabarit alors que je vais utiliser une bague à copier .

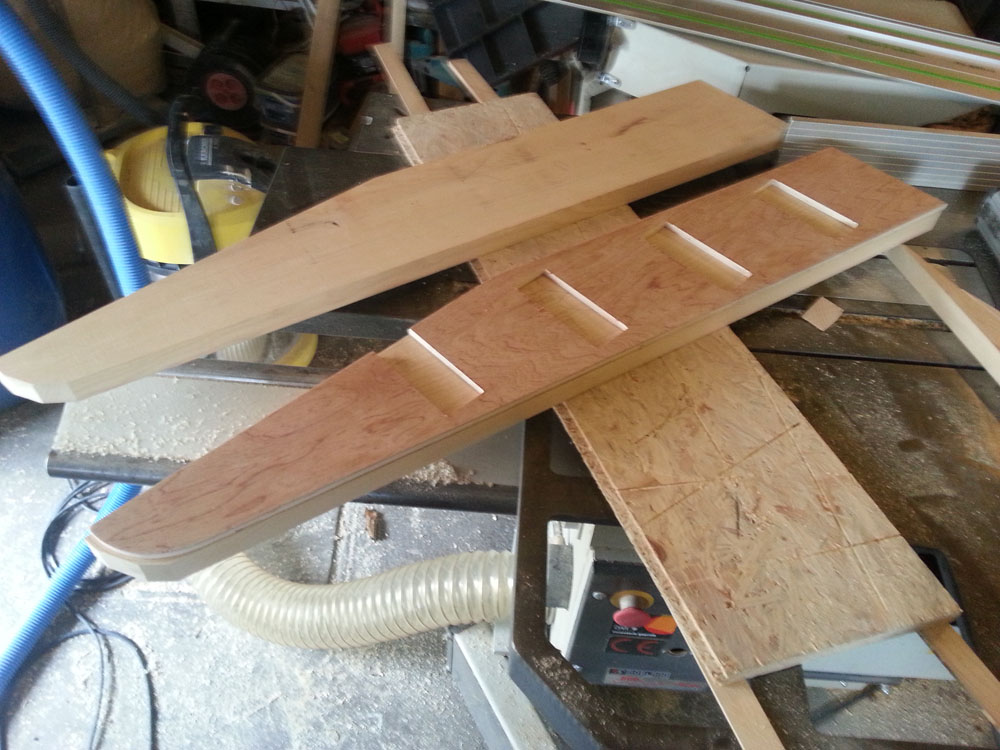

Ensuite j'ai dégrossi la forme des limons et j'ai fraisé avec une fraise à copier.

Comme je viens de recevoir ma nouvelle ponceuse, j'en ai profité pour l'essayer comme les limons sont fini

Le travail est impeccable et surtout elle ne fait pas lance disque comme la précédente

[Lardus]

Ca avance bien, bravo

[hesus]

Bah j'ai plutôt intérêt, ma femme va accoucher d'ici un mois. Il faut que je récup le lit bébé, donc changement de lit pour les autres ^^

[hesus]

Suite du travail,

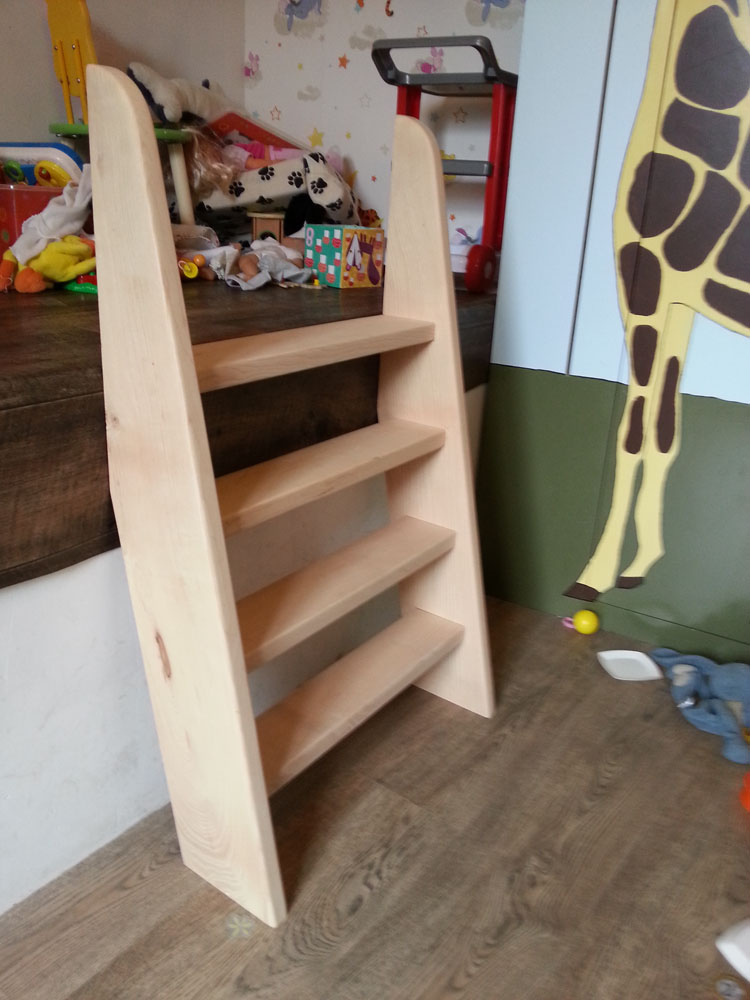

J'ai commencé l'assemblage à blanc de l'échelle :

Ensuite un essai sur place. Comme je n'ai pas d'angle droit correct (plaisir des vieilles maisons), je vérifie tout sur place à chaque fois.

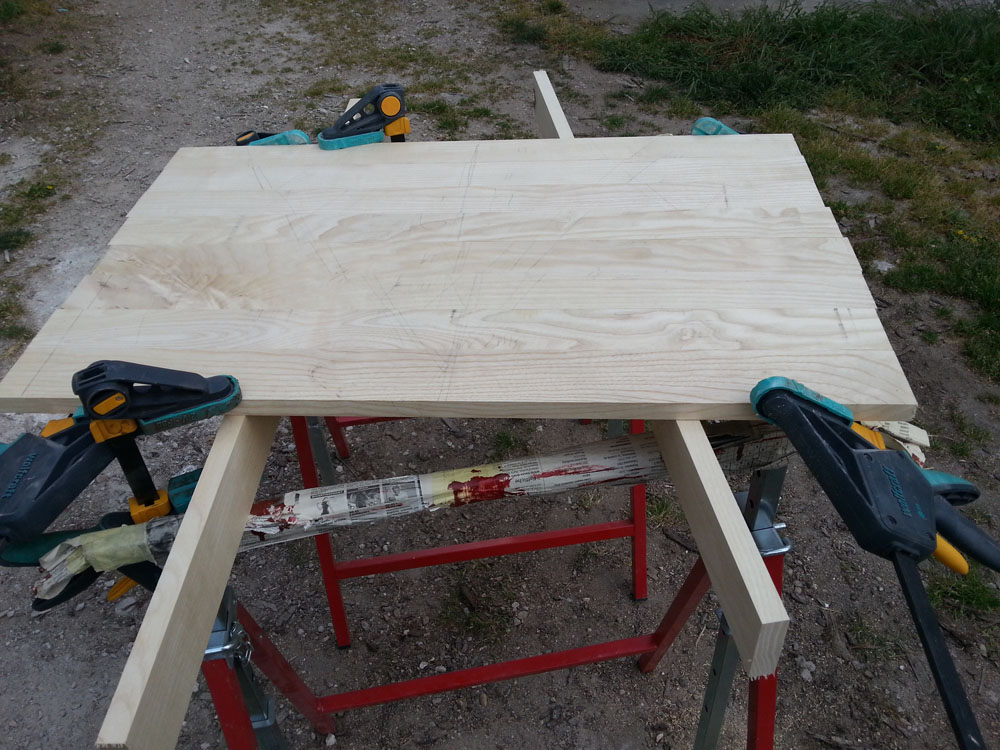

Pour la tête de lit, j'ai prévu d'encoller plusieurs lattes et ensuite de les fixer au montant. J'ai fait l'essai à blanc pour positionner les lattes et maintenant elles sont à sécher.

Une fois le plateau sec, je pourrai l'assembler sur les montants du lit.

[Lardus]

Bonjour hesus,

L'angle de la meunière est ... raide! Peut-être serait-il judicieux de coller un nez de marche sur la première marche, qui reviendrait sur les côtés des limons et de la longueur de l'emmarchement (entre les deux "limons") pour ne pas avoir à reprendre les entailles? Cela constituerait une sorte de socle confortable pour attaquer le montée ou finir la descente.

[hesus]

Oui la pente est raide, je ne la voyais pas aussi raide. Je me suis servi de l'angle de l'échelle du tobogan en me disant que comme elle n'a pas de problème pour monter l'échelle du tobogan.

Pour l'instant rien n'est collé donc je peux facilement reprendre les marches si besoin. Je pensais sinon reprendre les marches type escalier japonais.

[jft68]

Ou éventuellement tenter le pas japonais ?
