Plugin Tenon-Mortaise de Bois+ LeBouvet

[jft68]

Bonjour,

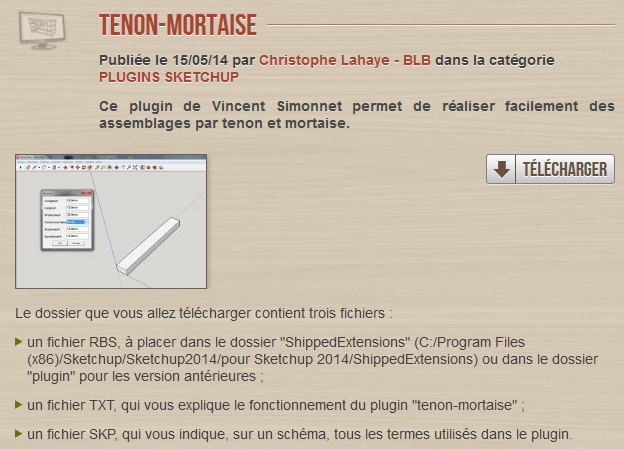

Vincent Simonnet a publié son plugin sur le forum de Bois+ LeBouvet. Vous pouvez le récupérer ici:
http://www.blb-bois.com/dao/plugins-ske ... n-mortaise

[MavMav]

Bonjour,

Pourrais-tu nous donner quelques indications sur l'installation de ce plugin.
Je n'arrive pas à l'installer. Que je teste en version 2014, 2013 ou 8. Il n’apparaît pas dans la liste des plugin disponibles.

Merci

[jft68]

Comment l'as-tu installé ?
Si tu l'installe avec l'outil inclus dans Sketchup, il faut aller dans:
Menu Fenêtre > Préférences > Extensions et en bas de la fenêtre, cliquer sur Installer l'extension.
Tu cherches le fichier du plugin xxxx.rbz sur ton disque dur et tu cliques OK

Sinon la méthode "ancienne".
Renommer le fichier du plugin avec une extension .ZIP. Extraire le fichier Tenon&Mortaise.rbs
le copier dans ton répertoire plugins. C'est tout.
Mais, le plugin s'active depuis le menu Dessiner.
Il n'est pas visible dans le menu Plugins.
C'est écrit dans le petit fichier texte qui est joint. Vérifie.

Ce plugin permet de générer un tenon, une mortaise ou un assemblage tenon et mortaise.
La pièce à usiner doit être un composant.
Le modèle est en mm.
La commande figure dans le menu « Dessiner »

[MavMav]

Merci pour ta réponse rapide.
Mon erreur venait du fait que je ne voyais pas le plugin dans la liste des "Plugins" et que je le cherchais uniquement la.

Il va falloir que je change encore mes lunettes.
Merci bien et désolé pour la question bête.

[jft68]

Pour l'usage du plugin qui est paramétrable grâce à une boîte de dialogue qui s'ouvre après avoir choisi l'option.

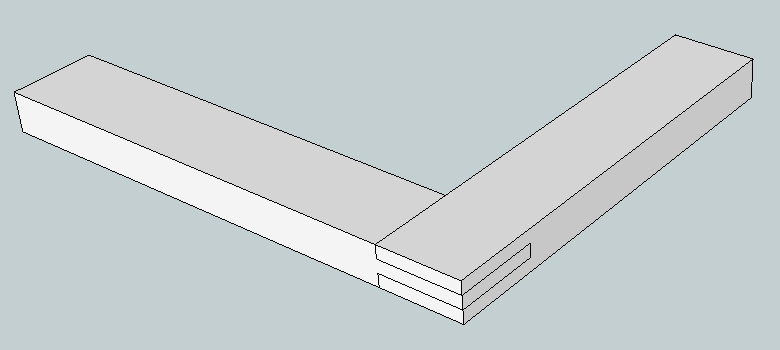

On peut faire plus qu'un simple tenon-mortaise. On peut le faire épaulé, ou faire un assemblage à enfourchement.
Il suffit de mettre les épaulements 1&2 à 0,00 et la longueur du tenon égale à la largeur de la pièce (ici 50).
Les pièces ont une section de 50 x 24

[fabio38]

Merci

Quand je vois le temps que je passais a les dessiner sans ce plugin....
Faut que j'essaie à 45° pour voir si cela marche aussi, dans le cas de jambe de force par exemple ou le tenon est a 45°

Merci

Fabien

[jft68]

C'est à Vincent Simonnet qu'il faut dire merci pour le développement de ce plugin.

A 45° cela donnera ceci, par exemple.

Tenon&Mortaise 45°.png (5.21 Kio) Consulté 4093 fois

Le tenon est toujours dessiné perpendiculairement à la surface d'extrémité de la pièce portant le tenon.

Tenon&Mortaise 45°a.png (3.58 Kio) Consulté 4092 fois

Mais d'un point de vue technique menuiserie, ce serait plutôt un faux tenon, dans cette position.
Pour la solidité il faut que le tenon soit dans le sens du fil. C'est donc la mortaise qui devrait être à 45°.

Tenon&Mortaise 45°b.png (4.51 Kio) Consulté 4090 fois

[fabio38]

Dans la pratique, on les fait comment les mortaises a 45°?
J'utilise habituellement la mortaiseuse en bout d'arbre de mon bestcombi2000, je ne risque pas de casser les meches si j'attaque mon morceau de bois en biais? deja que droit ca vibre et la meche "crie" si on va trop vite !

Fabien

[jft68]

Bonjour,
la technique du faux tenon est parfaitement valable et c'est plus facile à mettre en oeuvre.
Pour la mortaise à 45°, je fais aussi cela avec ma mortaiseuse en bout d'arbre.
La pièce doit être solidement fixée sur ta table. Moi je mets un gabarit en bois à 45° afin de bien positionner ma pièce à mortaiser. Je perce ensuite aux deux extrémités de la mortaise en faisant attention au démarrage.
Il faut laisser la mèche pénétrer gentiment dans le bois afin d'éviter que celle-ci dévie.
Puis je continue mes perçages contigus avant de charioter très très doucement.
Mais je n'ai jamais eu beaucoup de cas de ce type. Je n'étais donc pas pressé.

Pour les vibrations, j'utilise la vitesse la plus faible (déplacement courroie sur ma Lurem Former 310 SI)
Ensuite, cela dépend aussi si l'ensemble mandrin / mèche "tourne bien rond"..

[dbl]

Bonjour,

Est-ce "le" plugin à avoir pour faire les tenons mortaises ?

Merci.
Cordialement.

[jft68]

Bonsoir,
Pour l'instant non, ce n'est pas LE plugin pour les assemblages. Mais il peut déjà rendre beaucoup de services.
C'est juste une partie d'un ensemble plus complet qui regroupera les assemblages par lamelles, tourillons, Dominos,...

Il me semblait que Judedouch et moi avions signalé d'autres plugins existants pour ce type.
Il y en a des gratuits comme K2WS-Tools
http://www.crai.archi.fr/rld/plugin_details.php?id=891

Et des payants comme par exemple celui-ci: https://sites.google.com/site/wudworx/
Il fait aussi les queues d'aronde. C'est pour moi le plus complet qui existe actuellement.

[dbl]

Pour l'instant non

Merci, encore une bonne information qui permet de faire des choix plus rapidement…
Amicalement.

[jft68]

Bonjour,
Le site de BLB+ a publié une première vidéo d'utilisation de ce plugin ici:
http://www.blb-bois.com/dao/tutoriel-sk ... aise-part1

[devodave]

Bonjour désolé de déterrer ce sujet,

j'ai trouvé interessant ce plugin, mais n'ai pas réussi à le telecharger sur blb.com
Savez vous s'il est toujrous en accès libre?

Autrement, quelqu'un aurait-il ce plugin à disposition?

Merci d'avance

[VMS]

Le site BLB-Bois a été victime d'une attaque qui a endommagé la fonctionnalité de télécharchement. En guise de dépannage, Merci de poster un message à l'adresse dao@BLB-Bois.com en demandant le plugin désiré. VMS
