Oui note que j'avais participé à ce fil et ai fait là aussi un proto (pas terrible d'ailleurs, il y en a qui réussissent tout du 1er coup, perso j'aime bien les itérations ...)
En fait j'ai remis ça ce midi avec quelques modifs. Pour qu'on soit sur la même longueur d'ondes, je parle de cela :

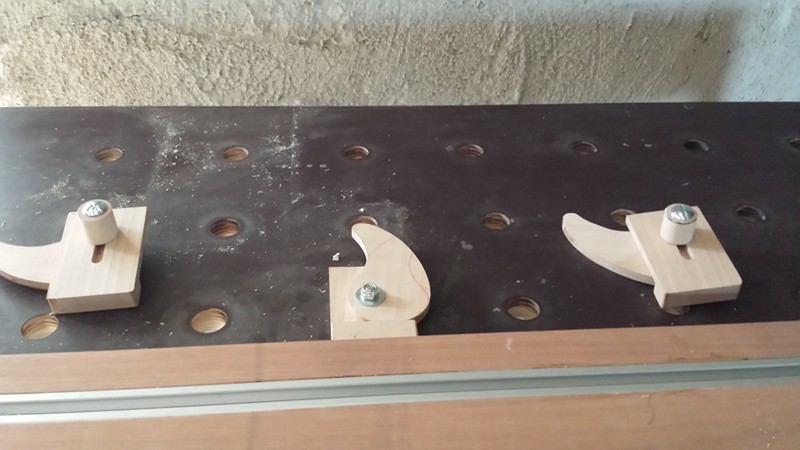

Ce coup-ci, j'ai procédé aux petits ajustements suivants :
> Le tourillon a d'abord été percé avant d'être coupé à 45°. Il doit faire dans les 45mm pour une table de 30mm et un diamètre de tour de 25mm
> Ce coup-ci l'angle fait 45° voir plus, même si le segment inférieur dépasse allègrement sous la table
> L'écrou fait 6mm contre 5
> Le segment supérieur en biseau a été percé en 7.5mm
> Les biseaux ont été cirés

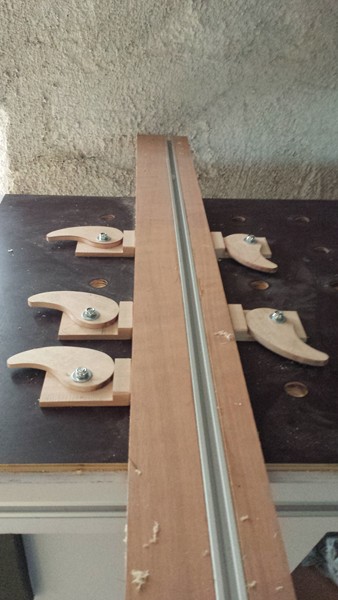

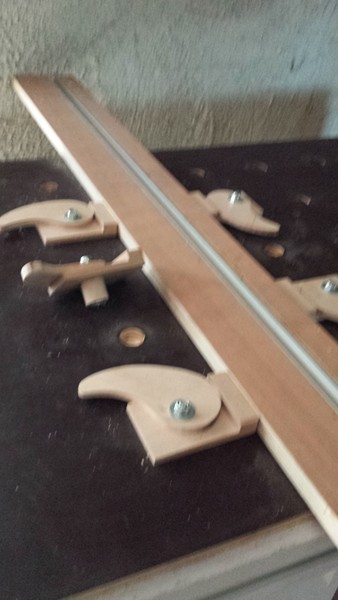

Et bien du coup, cela serre nettement mieux.
Avec un écrou et un clé, ça serre même très fort.
Avec un écrou papillon, nettement moins.

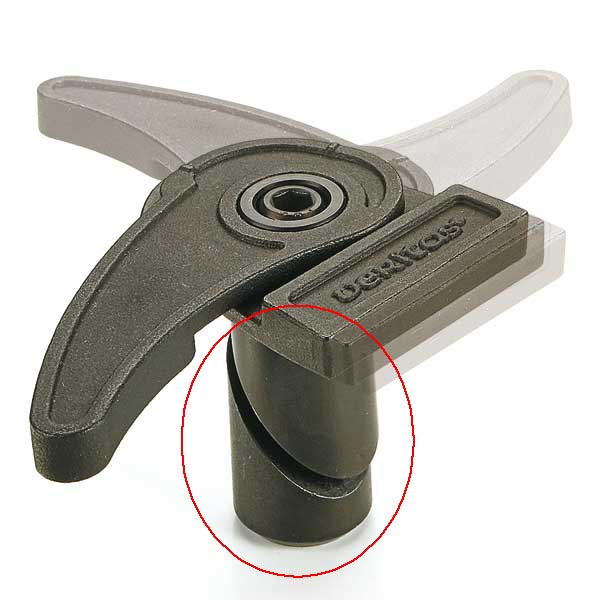

Le top serait d'utiliser un écrou Allen comme sur le modèle Veritas mais la faible épaisseur de la came reste un problème si l'on ne veut pas que la tête de l'écrou dépasse.
De plus il faut solidariser le segment supérieur avec la plaque qui porte la came. Autrement elle tourne, memê en serrant fort.
Je tâcherai de faire un proto v2 qui soit un peu plus présentable.
.
