Fabrication d'une guimbarde
Modérateur : copain des copeaux
Fabrication d'une guimbarde
Récemment, Willow a posté sur CdC une photo d'une guimbarde fabriquée à partir d'une clé Allen, ça m'a donné envie de m'en faire une.

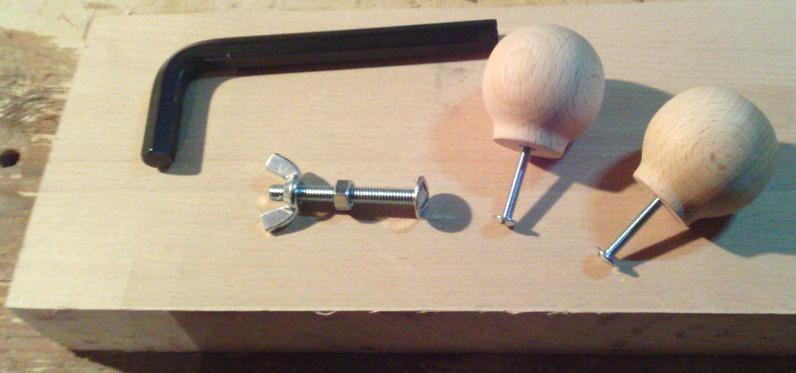

Voici donc le matériel nécessaire :
- clé Allen de 10
- boulon de 6 avec 2 écrous et 1 écrou-papillon
- deux boutons de tiroir en hêtre (je n'ai pas encore de tour...)
- un bout de hêtre de 140x120x40 Première chose à faire : des trous !

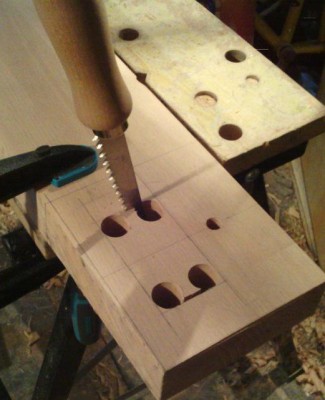

Il y a les 4 gros trous pour la lumière, permettant de dégager les copeaux et surtout de voir ce qu'on fait !

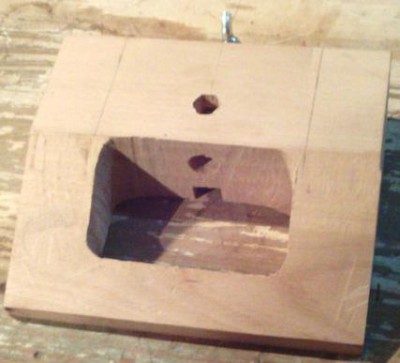

Et aussi le trou pour passer la clé Allen. Attention au piège : c'est une clé de 10, donc on a 10 mm entre deux faces opposées, mais comme c'est un hexagone on serait donc tenté de percer à un diamètre plus important. Erreur ! J'ai percé à 10 et ensuite, j'ai hexagonalisé (oui, je viens d'inventer ce verbe) le trou au ciseau de 6. Cela permet d'éviter que la clé Allen pivote dans cet orifice. Ensuite, on passe à la scie à métaux. Je coupe l'extrémité pour former le biseau, et je n'oublie pas d'ôter un bout dans l'angle, pour éviter que ça talonne. Un coup d'égoïne pour mettre en forme.
Voici donc le matériel nécessaire :
- clé Allen de 10
- boulon de 6 avec 2 écrous et 1 écrou-papillon
- deux boutons de tiroir en hêtre (je n'ai pas encore de tour...)
- un bout de hêtre de 140x120x40 Première chose à faire : des trous !
Il y a les 4 gros trous pour la lumière, permettant de dégager les copeaux et surtout de voir ce qu'on fait !
Et aussi le trou pour passer la clé Allen. Attention au piège : c'est une clé de 10, donc on a 10 mm entre deux faces opposées, mais comme c'est un hexagone on serait donc tenté de percer à un diamètre plus important. Erreur ! J'ai percé à 10 et ensuite, j'ai hexagonalisé (oui, je viens d'inventer ce verbe) le trou au ciseau de 6. Cela permet d'éviter que la clé Allen pivote dans cet orifice. Ensuite, on passe à la scie à métaux. Je coupe l'extrémité pour former le biseau, et je n'oublie pas d'ôter un bout dans l'angle, pour éviter que ça talonne. Un coup d'égoïne pour mettre en forme.
Qui rigole au traçage, pleure à l'assemblage.
Mes réalisations en bois
Mes réalisations en bois
Re: Fabrication d'une guimbarde
Et on ressort le vilebrequin !

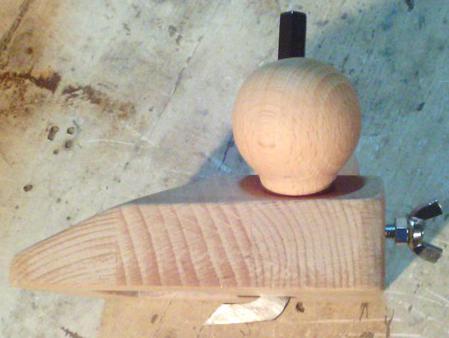

Côté arrière, c'est un trou de 6, pour le passage du boulon, dont la tête a été coupée.

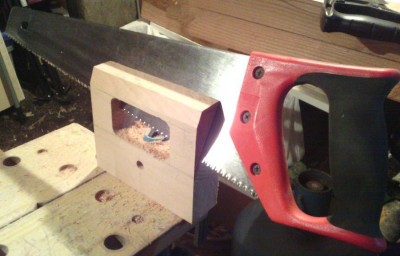

Par devant, je perce un trou de 12 pour le passage d'un écrou qui sera noyé. Le trou de 12 débouche juste dans le trou de 10 vertical, et au ciseau j'agrandis dans le trou de 6 qui est en face, juste de quoi coincer un écrou.

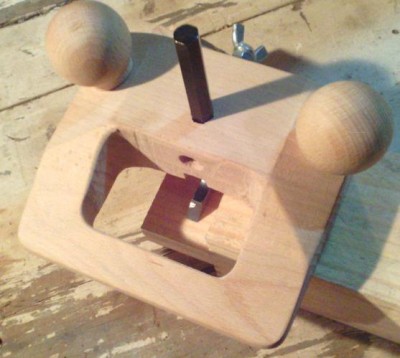

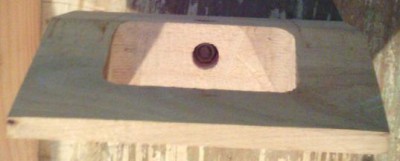

On notera sur la photo, que j'ai aussi effectué une encoche dans le bas, pour permettre d'y loger le bas de la clé Allen. Sur la photo suivante, on voit cet écrou. Avec l'écrou-papillon à l'autre bout de la vis, c'est très facile de régler la profondeur de coupe, et bloquer la clé Allen. Pose des deux poignées, un coup de papier de verre, affûtage de la clé, et l'engin est terminé.

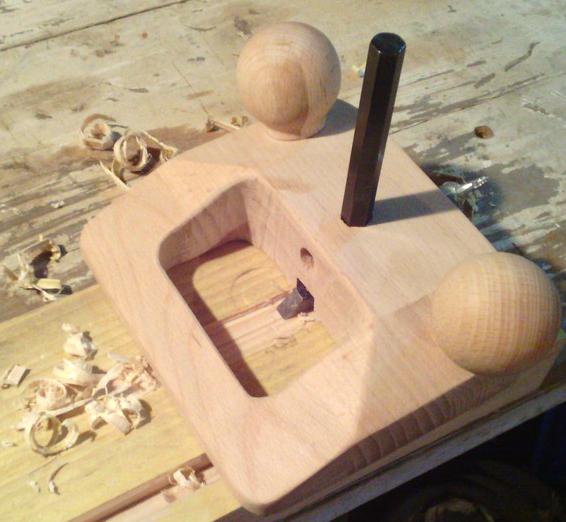

On notera que j'ai aussi meulé les joues de la clé Allen, sinon la guimbarde ne pourrait creuser que des \__/ et pas des |__| Il reste 6 mm de large pour la coupe. Et en plus, ça marche !
Je pense juste que je modifierai l'angle de coupe, pour qu'il soit plus pointu.
Côté arrière, c'est un trou de 6, pour le passage du boulon, dont la tête a été coupée.
Par devant, je perce un trou de 12 pour le passage d'un écrou qui sera noyé. Le trou de 12 débouche juste dans le trou de 10 vertical, et au ciseau j'agrandis dans le trou de 6 qui est en face, juste de quoi coincer un écrou.
On notera sur la photo, que j'ai aussi effectué une encoche dans le bas, pour permettre d'y loger le bas de la clé Allen. Sur la photo suivante, on voit cet écrou. Avec l'écrou-papillon à l'autre bout de la vis, c'est très facile de régler la profondeur de coupe, et bloquer la clé Allen. Pose des deux poignées, un coup de papier de verre, affûtage de la clé, et l'engin est terminé.
On notera que j'ai aussi meulé les joues de la clé Allen, sinon la guimbarde ne pourrait creuser que des \__/ et pas des |__| Il reste 6 mm de large pour la coupe. Et en plus, ça marche !
Je pense juste que je modifierai l'angle de coupe, pour qu'il soit plus pointu.
Qui rigole au traçage, pleure à l'assemblage.
Mes réalisations en bois
Mes réalisations en bois
Re: Fabrication d'une guimbarde
Très bon travail Domi40, la mienne attendra la rentrée ! Effectivement, le biseau doit être plus prononcé sur la lame :
je dirai à vue de nez 25-30°.
je dirai à vue de nez 25-30°.
- SamuelM
- Accro
- Messages : 1282
- Inscription : 20 nov. 2012, 16:29
- Localisation : Saint Denis de la Réunion
- Contact :
Re: Fabrication d'une guimbarde
J'aime bcp inutile de le dire.
Pourquoi ne pas partir d'une clé plus grande et d'en avoir plusieurs affûtées a différentes largeur
Pourquoi ne pas partir d'une clé plus grande et d'en avoir plusieurs affûtées a différentes largeur
Re: Fabrication d'une guimbarde
Ah merci, ça correspond bien à mon ressenti. Je vais modifier mon angle de coupe.Willow a écrit :Effectivement, le biseau doit être plus prononcé sur la lame : je dirai à vue de nez 25-30°.
Je trouvais en l'essayant que ça avait tendance à soulever le bois plutôt que de faire de fins copeaux.
Bonne idée.SamuelM a écrit : Pourquoi ne pas partir d'une clé plus grande et d'en avoir plusieurs affûtées a différentes largeur
Le jeu de clé Allen est à 1€50, et j'ai utilisé la plus grosse, celle de 10. À ce prix, je peux effectivement m'en faire plusieurs différentes.
Restera à trouver quelque chose à faire de toutes les autres clés, plus petites
Qui rigole au traçage, pleure à l'assemblage.
Mes réalisations en bois
Mes réalisations en bois
Re: Fabrication d'une guimbarde
Tu peux faire une variante a 2 clé pour des tenon?? Mais ça doit déjà exister un outils a tenon
José
Re: Fabrication d'une guimbarde
Je ne vois pas comment on pourrait réaliser un tenon avec cet outil.DIAS-IK a écrit :Tu peux faire une variante a 2 clé pour des tenon?? Mais ça doit déjà exister un outils a tenon
C'est fait pour travailler dans le sens du fil du bois, et juste pour égaliser le fond d'une entaille. Typiquement, les entailles de marches dans un limon.
Quand dans mon message précédent je parlais d'utiliser une seconde clé Allen, c'était pour la profiler de manière différente.
Je pensais à la faire arrondie, pour dégrossir à la manière d'un riflard.
Et juste utiliser alternativement ces deux clés Allen dans la même guimbarde, pas faire une autre guimbarde avec deux clés.
Qui rigole au traçage, pleure à l'assemblage.
Mes réalisations en bois
Mes réalisations en bois
-
- Accro
- Messages : 1492
- Inscription : 11 févr. 2013, 21:16
- Localisation : Villeneuve d'Ascq
- Contact :
Re: Fabrication d'une guimbarde
Domi, Paul Sellers utilise un subterfuge pour "défoncer" une rainure à 90° du fil.
En réalité, il réalise une guimbarde à l'aide d'un ciseau à bois.
Je suis donc plutôt surpris de te voir écrire que cet outil est censé travailler exclusivement dans le sens du fil...
Peux-tu expliquer ça, s'il te plait ? Merci d'avance !
En réalité, il réalise une guimbarde à l'aide d'un ciseau à bois.
Je suis donc plutôt surpris de te voir écrire que cet outil est censé travailler exclusivement dans le sens du fil...
Peux-tu expliquer ça, s'il te plait ? Merci d'avance !
Si haut que l'on soit placé, on n'est jamais assis que sur son cul. - D'après Montaigne
Re: Fabrication d'une guimbarde
Je n'ai pas dit ça parce que tu as parlé de tes clé allen a 1,5€... Enfin je me suis comprisdomi49 a écrit :Je ne vois pas comment on pourrait réaliser un tenon avec cet outil.
C'est fait pour travailler dans le sens du fil du bois, et juste pour égaliser le fond d'une entaille. Typiquement, les entailles de marches dans un limon.
Quand dans mon message précédent je parlais d'utiliser une seconde clé Allen, c'était pour la profiler de manière différente.
Je pensais à la faire arrondie, pour dégrossir à la manière d'un riflard.
Et juste utiliser alternativement ces deux clés Allen dans la même guimbarde, pas faire une autre guimbarde avec deux clés.
José
Re: Fabrication d'une guimbarde
Ah, je n'ai pas écrit que c'est pour travailler exclusivement dans le sens du fil.pehelle a écrit :Domi, Paul Sellers utilise un subterfuge pour "défoncer" une rainure à 90° du fil.
En réalité, il réalise une guimbarde à l'aide d'un ciseau à bois.
Je suis donc plutôt surpris de te voir écrire que cet outil est censé travailler exclusivement dans le sens du fil...
Je répondais simplement à DIAS-IK qui parlait de réaliser des tenons avec la guimbarde.
Le sens dans lequel l'outil taillera le mieux c'est effectivement le sens du fil.

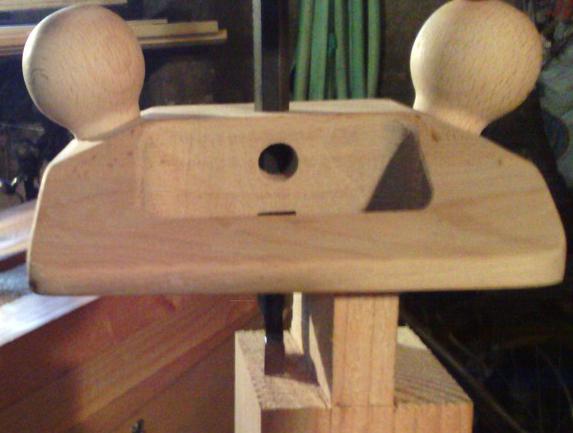

Mais à 90° comme sur la photo ci-dessous, ça fonctionnera encore : En revanche, et si j'ai bien compris ce qu'imaginait DIAS-IK pour réaliser les tenons avec deux clés, donc une de chaque côté, j'ai de gros doutes : Réaliser les tenons à la scie c'est plus rapide que faire plein de copeaux.
Qui rigole au traçage, pleure à l'assemblage.
Mes réalisations en bois
Mes réalisations en bois
-
- Accro
- Messages : 1492
- Inscription : 11 févr. 2013, 21:16
- Localisation : Villeneuve d'Ascq
- Contact :
Re: Fabrication d'une guimbarde
J'avais oublié de dire que ton travail était superbe ! Merci pour le partage et les photos !
Si haut que l'on soit placé, on n'est jamais assis que sur son cul. - D'après Montaigne
Re: Fabrication d'une guimbarde
Joli Guimbarde.
J'aime beaucoup l'idée de détournement de la clef BTR.
J'aime beaucoup l'idée de détournement de la clef BTR.
Re: Fabrication d'une guimbarde
Salut, je ressors ce post. C'est vraiment chouette et bien fait! C'est agréable de voir ce travail fait à la main avec des outils abordables
Qu'en penses tu avec un peu de recul?
Est-ce que l'affûtage tient bien?
Qu'en penses tu avec un peu de recul?
Est-ce que l'affûtage tient bien?
Re: Fabrication d'une guimbarde
La tenue de l'affûtage, c'est le seul petit problème.ludo_b a écrit : Qu'en penses tu avec un peu de recul?
Est-ce que l'affûtage tient bien?
Mais bon, c'était pour me dépanner en attendant de trouver une guimbarde en occasion et l'outil a très bien rempli son office.
Depuis peu, j'ai une Stanley n°71 1/2 mais il m'a fallu deux ans et demi de recherches sur leboncoin et dans les brocantes avant de la trouver !
Je rappelle que la clé utilisée vient d'un jeu de clés à 1,5 € donc il ne fallait pas s'attendre à un acier de grande qualité. Avec une meilleure clé, ce serait sûrement mieux.
Qui rigole au traçage, pleure à l'assemblage.
Mes réalisations en bois
Mes réalisations en bois
Re: Fabrication d'une guimbarde
par ce que le prix des clé BTR en tailles 12, 14 et 17 est assez dissuasif, dans les 15/20€ le bout.SamuelM a écrit : Pourquoi ne pas partir d'une clé plus grande et d'en avoir plusieurs affûtées a différentes largeur
Re: Fabrication d'une guimbarde
Jolie guimbarde, je regarde souvent Paul Sellers et je me rends compte que ça me serait bien utile, ça évite de sortir la défonceuse pour des petits travaux et on travaille avec beaucoup de précision. Mais pas facile à trouver.
-
- Accro
- Messages : 144
- Inscription : 28 sept. 2015, 13:43
- Localisation : La Nouaye (35)
- Contact :
Re: Fabrication d'une guimbarde
J'ai également une Stanley 71 1/2, et j'ai cru lire que les fers Véritas étaient compatibles ?
Re: Fabrication d'une guimbarde
Tu as bien luShengouille a écrit :J'ai également une Stanley 71 1/2, et j'ai cru lire que les fers Véritas étaient compatibles ?
Je me suis acheté deux fers chez Fine-tools, et ça fonctionne très bien sur la Stanley 71 1/2.
Qui rigole au traçage, pleure à l'assemblage.
Mes réalisations en bois
Mes réalisations en bois
-
- Accro
- Messages : 144
- Inscription : 28 sept. 2015, 13:43
- Localisation : La Nouaye (35)
- Contact :
Re: Fabrication d'une guimbarde
Merci beaucoup pour cette réponse ultra-rapide !
Je vais probablement investir.
Je vais probablement investir.
