Pour changer moteur 380 installé en 220

[NicoDesAlpes]

Salut,
Je suis en train de fabriquer une scie à ruban à la mode Matthias Wandel.
Je viens de récupérer un moteur qui était alimenté en 380 et qui je pense, peut convenir pour la scie.
En plus le couplage pour 220 est indiqué sur une plaque. Les bornes sont notées, en haut : S2, S3, S1; en bas E1, E2, E3. Donc tout va bien... S2 avec E1,S3 avec E2 et S1 avec E3. Sauf que je ne sais pas sur quel borne brancher la phase, le neutre (et la terre ???)
Je vous joins qq photos des plaques et bornes, si jamais une âme charitable a une idée :

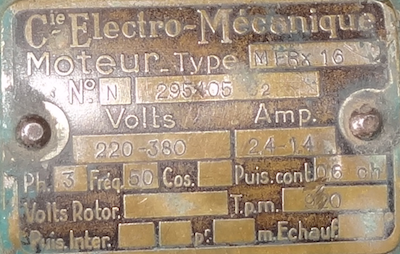

• La plaque de spec

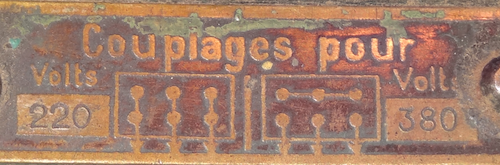

  La plaque de couplage

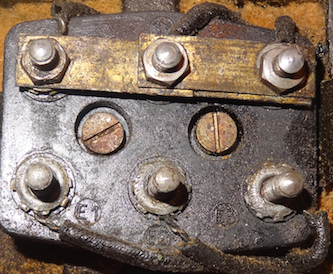

  Les bornes

Merci
Nico

[arno88]

Salut tu veut le passé en 220 triphasé ?

[Vélobois]

Bonjour à tous

A priori ton moteur en l'état, ne peux pas être branché directement sur le 220 V mono. (Phase - Neutre - Terre)

Tu pourra le brancher sur le 220 V mono si :
Tu mets le condensateur qui va bien et tu perdra 30% de puissance.
ou
Tu achètes un variateur de fréquence qui, avec du 220 V mono, recrée un 220 V triphasé.

[NicoDesAlpes]

@Arno88 c'est bien en 220 mono que je voudrais le passer
@vélobois : ok pour la perte de puissance (dans un premier temps peut-être en attendant un variateur). Si je continue sans variateur je vais perdre 30% ok. J'ai lu qu'il faut un condensateur 50 à 80 fois la puissance en CV. Ca ferait donc un condensateur d'environ 42uF (c'est bien ça?). Et du coup je mets par exemple la phase sur E1, le neutre sur E2 et le condo entre E2 et E3 c'est bien ça?

Merci

[Vélobois]

re bonjour

Si tu veux mettre un condensateur,
je te conseille le site de "LABOBINE" qui est un spécialiste en la matière.
https://sites.google.com/site/rebobinag ... ri-en-mono


Je crois qu'il ne faut pas calculer approximativement la valeur du condensateur.
Il serait dommage de fusiller ton moteur.

[NicoDesAlpes]

Re merci
Et merci pour le lien sur le site "labobine". Du coup en effet c'est un condensateur de 33uF qu'il me faut en fait. Il ne reste plus qu'à trouver le site de vente en ligne qui va bien.

Nico

[egtegt]

Je ne sais pas quel est ton budget mais tu peux trouver un variateur de fréquence sur lbc pour dans les 100 € maxi. et ça tournera 1000 fois mieux qu'avec un condensateur.

Cela dit, la version condensateur ne coûtera pas grand chose et te permettra de voir si ça te suffit

[DIAS-IK]

Mais tu trouve aussi des moteur neuf en 220 pour 100€ approximativement. Après faut voir s'il conviennent a ton probet

[NicoDesAlpes]

Oui ça va surtout être une question de budget... et pour l'instant ce que je trouve en condo coûte assez cher... alors qu'un moteur 220V de 2CV coute moins de 140€...
Le variateur pourrait être une bonne idée, mais pour l'instant la scie à ruban serait la seule machine en tri...
Vous avez des bons plans pour l'achat de condensateur?

Nico

[Eataine]

http://www.numerell.com/condensateur-pe ... cosse.html

par exemple

[NicoDesAlpes]

Merci Eataine pour la ref. J'ai beaucoup de mal à trouver un condo 33uF en 220V; c'est toujours au delà des 400V (comme la ref que tu me donnes) à moins que ça ne soit pas important mais j'en doute.

Nico

[meles]

La tension indiquée dessus, si tu prends plus, c'est pas grave.Il faut surtout pas prendre moins.

@+

[NicoDesAlpes]

Ha bien ça c'est une bonne nouvelle
Merci
