Connexion électrique d'un entraineur

[Arnal21]

Bonjour à tous,

J'ai pu depuis peu assouvir un rêve de gosse : Avoir un atelier de surface correcte capable d'accueillir de "belles" machines.

Dans ce cadre une Dégau-Rabo et une Toupie-Scie Robland sont arrivées dans le sous-sol il y a 3 semaines, et pour améliorer la qualité de passage et la sécurité à la toupie cette dernière est accompagnée d'un petit entraineur sur support pivotant.

Comme le conseille sa notice je voudrais que sa connexion électrique soit associé à la Toupie-Scie, sans prise indépendante et sans possibilité de fonctionner lorsque cette dernière n'est pas sous-tension ni après coupure et reprise de courant.

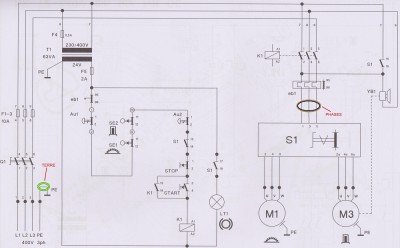

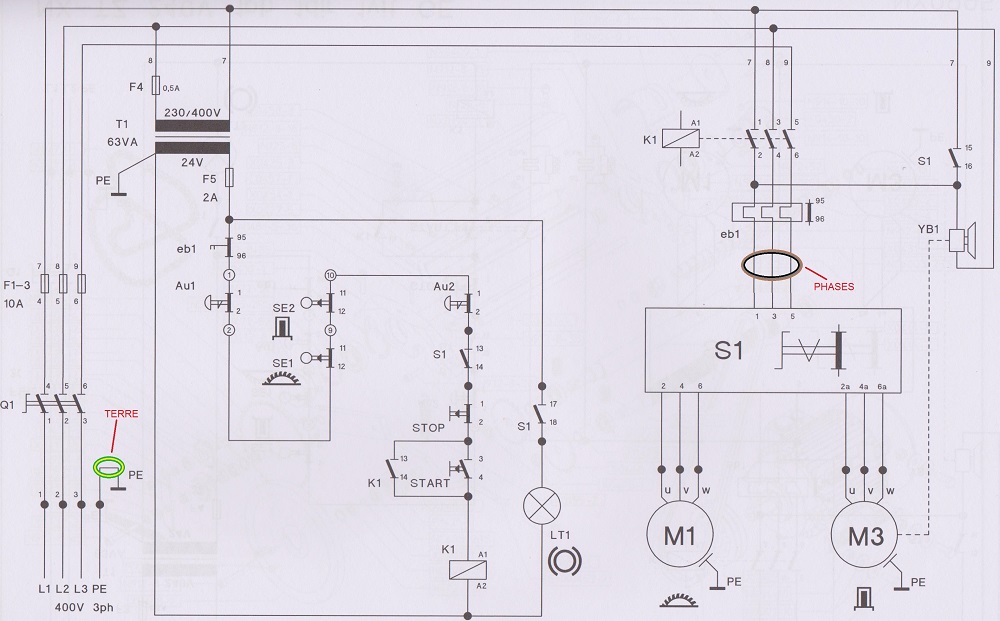

Sur le schéma électrique de la Toupie-Scie j'ai positionné les connexions que je prévois à cet effet : Quelqu'un peut-il m'indiquer si c'est correct ?

Merci d'avance de toutes vos réponses et/ou suggestions !

Arnaud

[Desrick]

Bonjour,

je ne suis pas spécialiste en la matière et mieux vaut attendre l'avis d'un expert, mais à l'étude de ton schéma je m'y prendrais différement.
Je m'explique.
Je ne pense pas qu'il y ait d'erreur fondamentale de câblage, mais à rajouter un moteur (de l'entraineur) en parallèle à celui de la toupie, les contacts de ton relais K1 vont voir sensiblement augmenter l'intensité les traversant. Je ne connais pas la qualité de ce relais mais ces petites bêtes là n'aiment pas forcément ce genre de chose.
Au vu de la numérotation des contacts il y en a de libre, je préfererais utiliser ceux ci pour commander l'entraineur en repiquant les phases sur les fils numérotés 7,8,9 (en fonction des caractéristiques de ton matériel).
De plus, au démarrage ta toupie met un certain temps à atteindre sa pleine vitesse de rotation, or ton entraineur va fournir de la matière aux couteaux sans attendre. Je ne connais pas le fonctionnement d'un entraineur, mais là encore j'utiliserais les contacts libres du relais K1 pour commander un autre relais temporisé à l'attraction, qui à son tour commanderait le démarage de l'entraineur. Ainsi ta toupie se mettrait en route, atteindrait sa pleine vitesse de rotation, puis ton entraineur se déclencherait.
Ce n'est bien sûr que mon humble avis, attend de voir ce que d'autre membres en pensent.
Ne peux tu pas contacter le support technique de la marque pour avoir la meilleure solution ?

Desrick.

[breizhou13]

Personnellement je me piquerais sur l'alimentation du relais avec un interrupteur. Simple a faire et surtout tu controle l'entraineur

[eila]

Bonsoir,

Comme le conseille sa notice je voudrais que sa connexion électrique soit associé à la Toupie-Scie, sans prise indépendante et sans possibilité de fonctionner lorsque cette dernière n'est pas sous-tension ni après coupure et reprise de courant.

Je ne comprends pas cette description

- comment procéder pour faire des essais, pour vérifier si le bois est bien entrainé, s'il plaque bien, sans que la toupie ne soit en route ?
Il y a normalement deux sens de rotation sur l'entraineur, alors, je commence toujours par vérifier si le bois est bien entrainé, si c'est correct au niveau des joues et j'arrête l'entraineur, puis inverse le sens de rotation pour récupérer le bois.
Ensuite je démarre la toupie, et demande l'entrainement du bois en le glissant sous l'entraineur en service.

Donc j'aurais tendance à préférer une prise indépendante.Tu peux par contre (est -ce nécessaire ?) ramener un arrêt coup de poing de l'entraineur sur la machine.

a+
eila
