Fabrication Etabli MFTC

[Enook]

Bonjour à tous,

Enfin de retour après de long travaux dans la nouvelle maison, je relance les projets bois.
Et pour débuter, il va me falloir un établi solide, léger et suffisament petit pour rentrer dans mon atelier garage.
Et oui je quitte l'appartement sans atelier pour établir mes quartiers dans le garage de ma maison.
Cela signifie :

• - espace réduit
  - lumière à refaire
  - et organisation millimétrée à prévoir.

Mon choix s'est arrêté sur l'établi de Timothy Wilmots, le MFTC, dont les plans trainaient depuis 2 ans dans mon bureau.
Voici les premières photos:

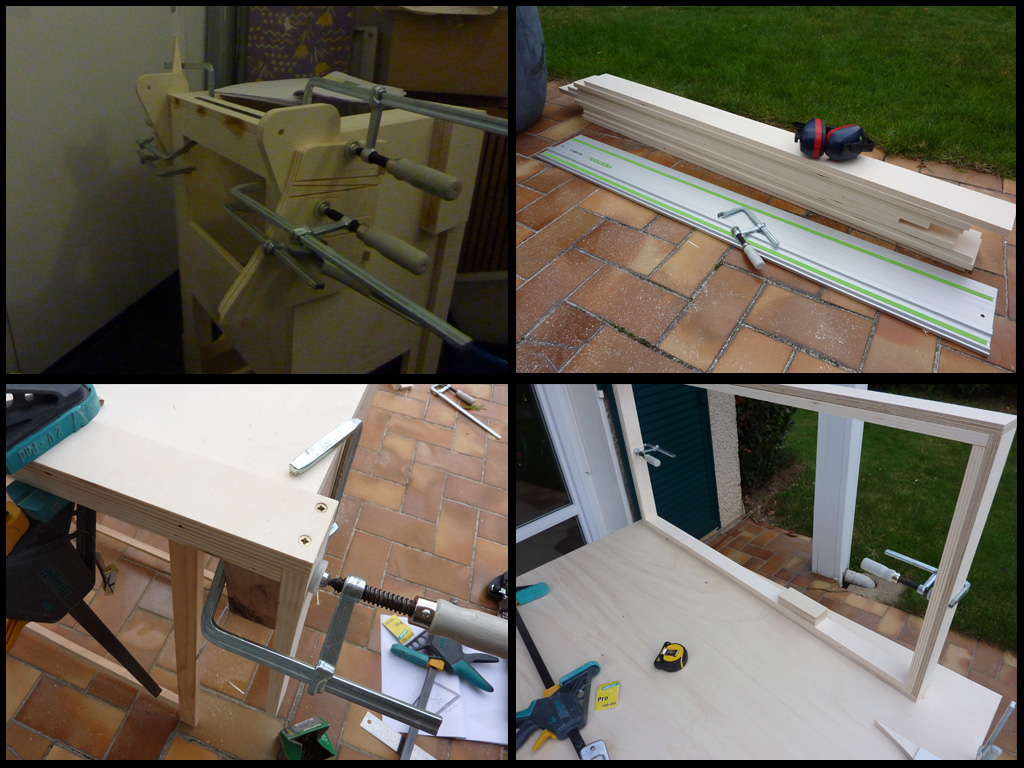

Découpe des pièces et premiers assemblages

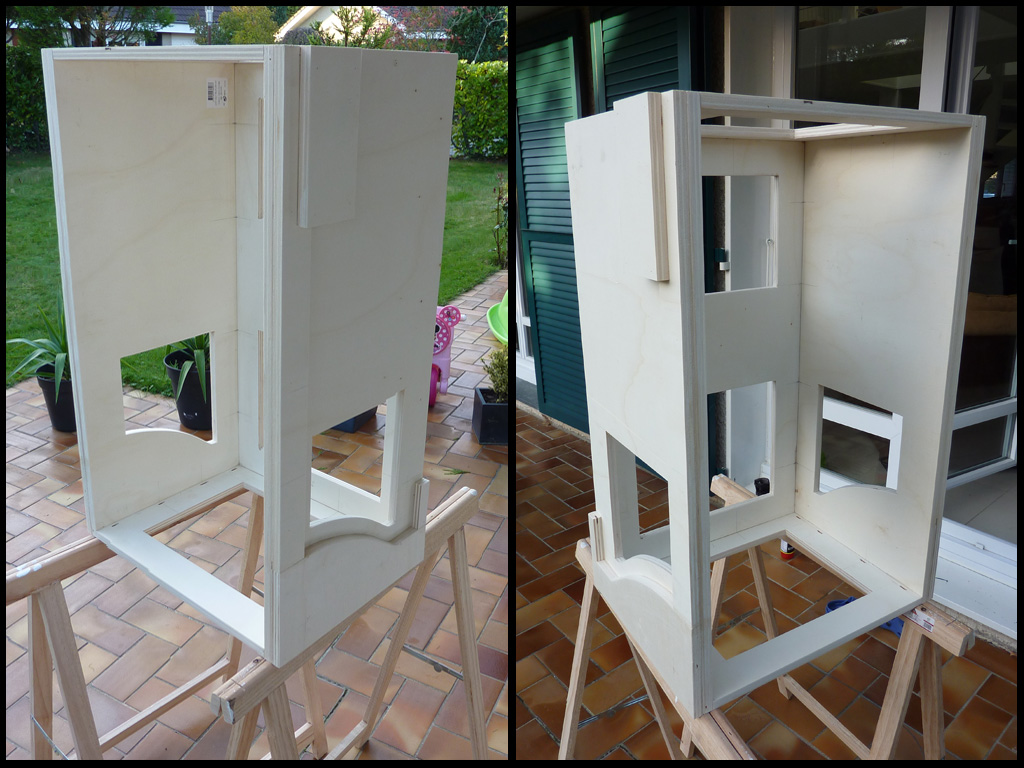

Montage à blanc.

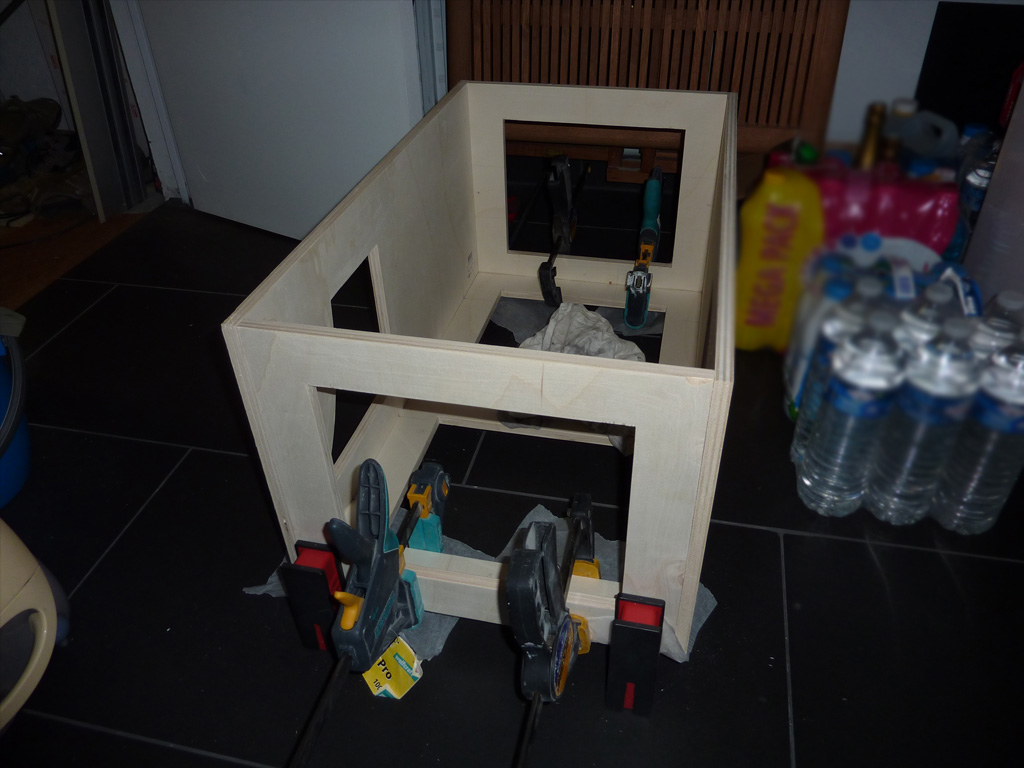

Collage dans la buanderie - seul endroit avec un sol plat.

Ajout et collage des éléments de renfort.

Et c'est là que j'ai besoin de votre aide. Pour réaliser les pieds d'une dimension de 40x40 j'ai deux choix:

• 1. une GSB avec des tasseaux courbes à remettre à la dimension car 40x40 n'existe pas par chez moi.
  2. utiliser des planches de chêne dans mes chutes dont l'épaisseur est de 20. en coller deux morceaux pour obtenir l'épaisseur souhaitée.

Je préfère la solution 2 mais j'ai un doute sur l'assemblage. Je pensais juste faire un collage simple mais je me demande si cela sera suffisant ou si je dois faire un languette sur la longueur ou même un assemblage par bouvetage ce qui risque de ne pas être simple ne disposant que d'une défonceuse portable et pas de défonceuse sous table.
Quel est votre avis?
Merci

[macbast]

Solution 2 pour moi aussi. La colle devrait être suffisante si tes faces sont biens préparées.

[mammouth2]

idem

si humidité, de la colle polyuréthane .

si vraiment tu y tiens, fausses languettes.

[Romain L]

J'avais aussi été embêté pour trouver du 40*40.
Du coup, je m'étais rabattu sur des tasseaux plus grands que j'avais recoupé à la scie circulaire.

Mais vu que tu as des chutes de 20 mm d'épaisseur en chêne, utilise-le les. En plus, ce sera plus solide en chêne qu'en sapin/pin.

[Enook]

Merci je vais essayer la technique de collage a plat.
cela confirme ma première idée.

A suivre

[pilpoil]

bonsoir,le collage a plat joint sera parfait pour ton utilisation,je fait de même quand je n'ai pas la bonne section,voici un meuble réaliser en collant 2 bois pour faire les pieds http://www.copaindescopeaux.fr/forum/vi ... 524#p58524
j'attend la suite avec impatience
bonne soirée

[Enook]

Quelques nouvelles du projet.

C'est marrant. Dès que l'on commence à jouer un peu plus avec certaines techniques, on se souvient de différents posts sur les forum. Comme: "collage = forêt de serre-joints".
Effectivement la réalisation des pieds nécessite le collage de deux planches puis une coupe aux bonnes dimensions. Au départ on pense que l'on a assez de serre-joints et lorsque l'on colle

Je suis assez satisfait du résultat malgré tout. J'ai réussi a supprimer, lors de la mise au format, les morceaux où le manque de serrage avait laissé un petit jour.
Bref. Ce week-end:

• - Collage des planches
  - Mise en place des renforts sur le bas du châssis

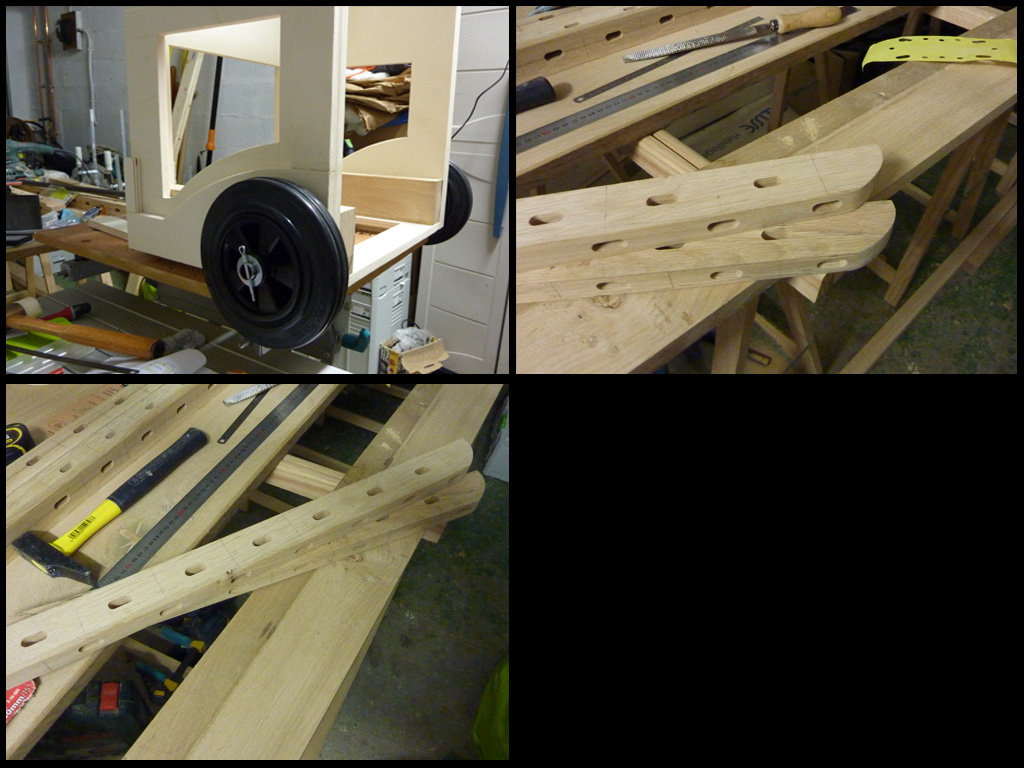

  - Créations des futurs pieds. Utilisation de mon nouveau jouet (domino de Festool ). Génial. Je ne regrette vraiment pas.
  - Perçage des logements pour les pieds en alu.
  - Réalisation des axes et montage à blanc des roues.

Pour résumer. J'aborde de nouvelles techniques et je prend encore plus goût au travail du Bois. Je me rend également compte qu'il faut un peu de matériel pour atteindre un excellent résultat. Je pense qu'il va falloir que je trouve pour la suite une rabo/degau pour assouvir mes projets.

Concernant l'établi. Plus il prend forme plus on se rend compte de la solidité et de la stabilité de l'objet. Surprenant.
A suivre.

[Alain]

Bonsoir Enook,
quelle méthode à tu retenu pour percer les pied en bout?
Bonne soirée.
Alain

[Enook]

Bonsoir

Pour percer les pieds j ai utilisé une mèche Plate de 28 sur une perceuse. La dimension de la mèche est adaptée à celle des pieds bien sur.
Ça se passe plutôt bien en fait contrairement à la première impression que l on peut avoir.
Espérant avoir répondu à ta question.
Cdlt
ENOOK

[Alain]

Bonsoir
et merci pour ta réponse! Je suis également entrain de construire le "MFTC" mais les pieds seront en Douglas et il est plus difficile de tenir le "cap" par rapport aux veines qui font dévier les mèches plates en bois de bout!
Je vais donc me rabattre sur une mèche "Forstner" à la mortaiseuse à mèche qui je pense me permettra d'obtenir un perçage plus droit.
En tous cas tes perçages et ta construction sont très propre
Cdlt.
Alain

[titi531]

Bonjour
Quand j'ai construit mon MFTC, j'ai fait un petit gabarit pour percer les pieds avec une mèche plate et le résultat est assez bon.

[sams68]

Bonjour titi531

pourrais tu m'indiquer ou tu as acheté ton guide de perçage?

Merci d'avance

Sams

[Enook]

Bonjour
Quand j'ai construit mon MFTC, j'ai fait un petit gabarit pour percer les pieds avec une mèche plate et le résultat est assez bon.

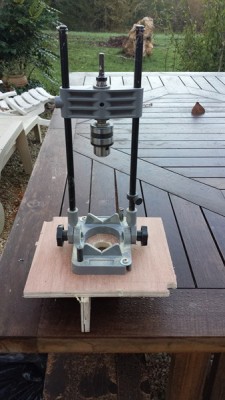

20141031_081018 (Copier).jpg

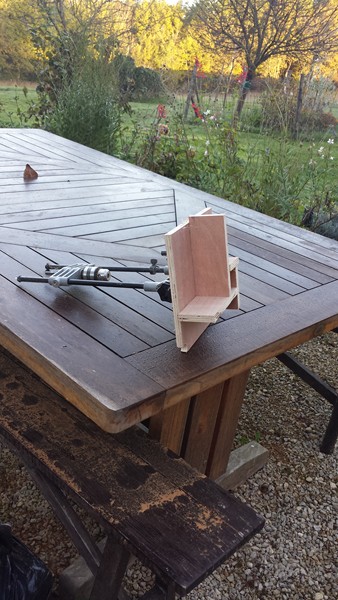

20141031_081052 (Copier).jpg

Sympa le gabarit. J'avoue ne pas y avoir pensé.
j'y suis allé directement en croisant les doigts.

[Enook]

Le projet avance un peu plus vite cette semaine.

• - Collage de renfort de rotation de la table

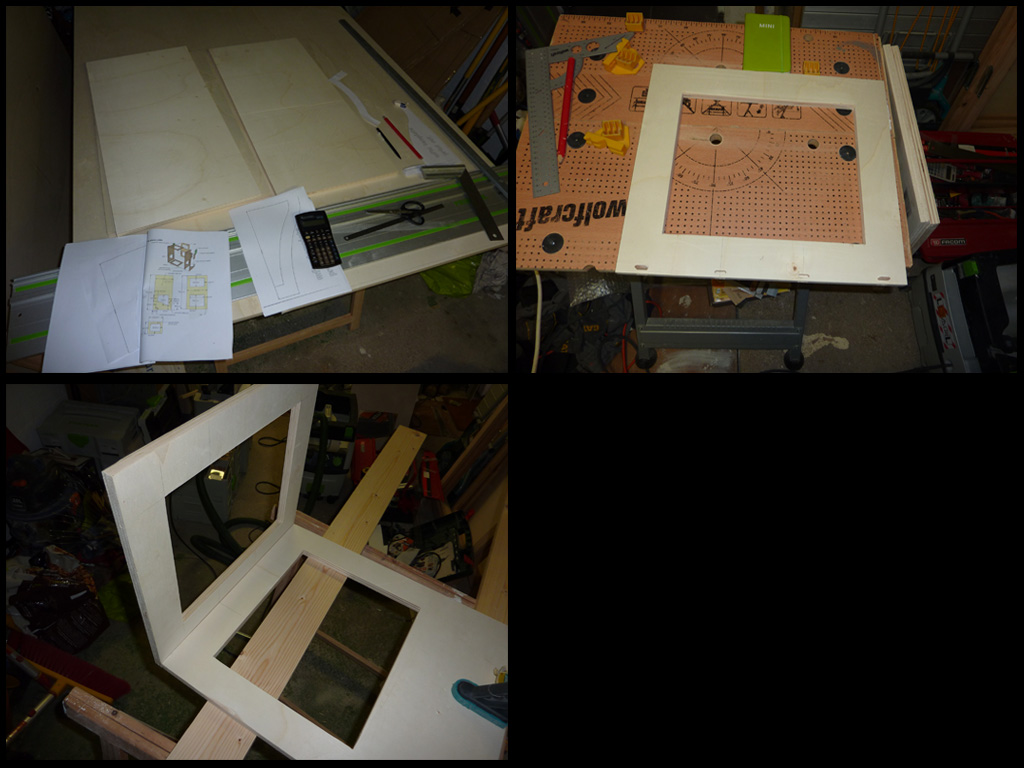

  - Journée de mise au format des planches pour la table principale et ses annexes
  - Montage du cadre intérieur par vissage
  - Mise au format des pièces extérieures de la table principale

• - Collage
  - réalisation d'un chant à 45° sur les pieds et collage.

J'espère pouvoir réaliser le réglage de la table principale ce week-end et débuter la peinture des pièces finies pour pourvoir assembler les premières pièces.
A suivre

[Enook]

News du Week-end.

• - Passage d'un vernis sur l'ensemble des pièces déjà découpées afin de servir de bouche pore pour la peinture à suivre et protéger les parties en Chêne.
  - Réalisation de la rainure qui va recevoir les rails T-tracks. Bon ben là il ne faut pas que le câble de la défonceuse se coince dans un morceau de bois sinon …. ça dévie. Pas trop grave mais c'est énervant.

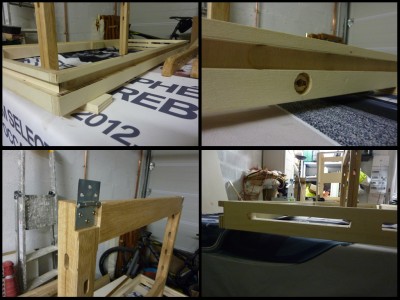

  - Perçage des emplacements pour les vis permettant la rotation de la table grâce à la perceuse a colonne d'un ami. ( à rajouter sur la liste des choses importantes à avoir)
  - Montage des charnières
  - Perçage à la domino et au ciseau à bois de lumières pour le passage des rails de la scie circulaire

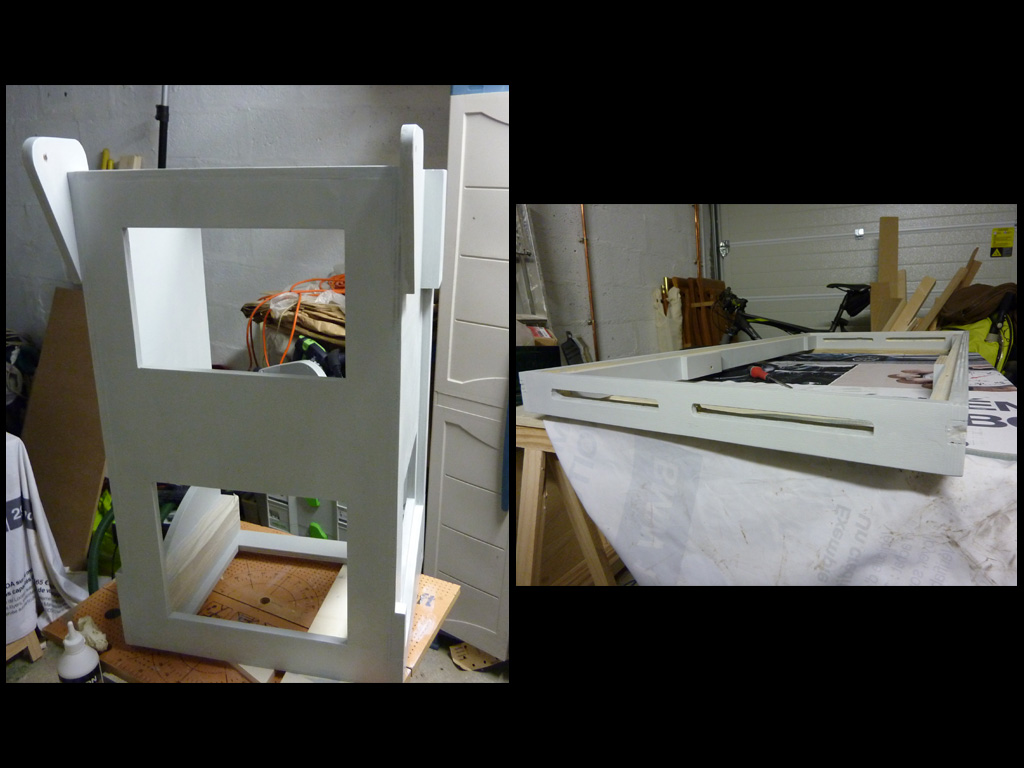

Puis première couche de peinture sur la carcasse. Festool Color

J'ai hâte.

Prochaines étapes: deuxième couche de peinture, découpe du plateau et perçage du réseau de trous ( 72 au total), montage de la table sur le châssis et collage des axes de roues et des pieds.

[macbast]

Puis première couche de peinture sur la carcasse. Festool Color

T'as prévu une petite touche de vert ???

[Enook]

T'as prévu une petite touche de vert ???

Oui Oui. sans vert ça va pas le faire sinon.

[fp003]

Bonjour,
Je viens de découvrir ton post et j'en profite pour te demander si les plans que tu as acheté sont suffisamment clairs ?

[Geoffroy]

Bonjour,
Je viens de découvrir ton post et j'en profite pour te demander si les plans que tu as acheté sont suffisamment clairs ?

Ayant acheté les plans, je me permets d'intervenir : oui ils sont très clairs.
Il y a un pdf de 50 pages expliquant toutes les manips, les cotes, les fournitures avec moultes photos et illustration.
Il y a également un plan Sketchup (table pliée, table déplié et rallonge).

Je n'ai pas encore commencé la réalisation mais alors que ce sera mon premier vrai projet, je n'ai pas peur de me lancer vu la qualité de la documentation.

[Enook]

Bonjour,
Je viens de découvrir ton post et j'en profite pour te demander si les plans que tu as acheté sont suffisamment clairs ?

Je confirme également. les plans sont très clair. il est possible de réaliser l'établi avec peu de moyens.
le pack inclus :

• - un scketchup
  - un pdf avec une documentation photo ,les plans coté, un feuille de débit, les gabarits etc...

niquel quoi.
