bonjour
j'aimerais vous soumettre une idée.
j'ai vu ici et ailleurs la fabrication de table pour défonceuse mais l'idée de la machine en dessous ne me parait pas idéale.
j'avais déjà posé un post concernant le woodrat cher et probablement limité dès qu'on s'attaque à des surfaces relativement importante.
Alors avec le concours d'un maximum d'entre vous je souhaite étudier la conception d'un système par le dessus qui permettrait de déplacer la machine suivant 3 axes
certains sites dont les adresses ont été fournies ici peuvent fournir les éléments nécessaires à une réalisation réellement précise de l'utilisation de la défonceuse (rails et guide, roues dentées et chaines ou courroies etc...)
ce que j'espère c'est que chacun apporte son idée du confort d'utilisation, de l'aspect pratique, de la place utilisée, enfin de tout ce qui, en étant utilisable pour soi, le devienne aussi pour tous, respectant ainsi l'idée de communauté de ce forum.
Rien n'empêche également de prévoir optionnellement un guidage par un pc si parmi vous il existe des passionnés d'automatismes, de programmation et d'informatique.
bien que la perfection ne soit pas de ce monde, il s'agit si vous le voulez bien de la viser en tenant toujours compte du coût final
voilà le défi que je vous propose
amicalement
Jacques

[christofette]

Bonjour Jacques,

Cela me parait etre une très bonne idée.
Je me propose de réaliser les plans en CAO si besoin.

[nico31]

Salut,

C'est une CNC que tu veux faire ?

@+

Nicolas

[euromax]

Non, il veut fixer la defonceuse sous table au plafond

[antius]

heu désolé pour mon inculture dans ce domaine, je ne sais pas ce qu'est une CNC
mais comme dit dans mon post il s'agit en fait de disposer la machine non pas au plafond comme le suggère notre ami Euromax mais dans sa position normale de travail càd la fraise en bas (voir woodrat pour exemple)
la grosse différence serait de pouvoir passer des planches plus longues, plus larges que ce qui est proposé sur le woodrat
Il reste néanmoins à garder leur capacité d'usiner en bout pour tout ce qui est mortaise, tenon queue, d'aronde, etc
en gros un concept pensé par ceux qui utilisent la défonceuse au quotidien mais dont les critères devront combler le plus grand nombre
que les idées soient issues des cerveaux de ce site ou pompées sur de l'existant, peu importe d'ailleurs, il n'y a jamais que les bonnes idées qui sont reprises et améliorées c'est comme ça pour beaucoup de chose finalement
merci pour votre intérêt
Jacques

[Claude31]

Bonjour,

Une CNC, c'est une fraiseuse numérique.
http://www.youtube.com/watch?v=sMFgF9FmfeQ
La broche (fraiseuse) est bien tête en bas.
Au démarrage de la vidéo on voit le changement d'outil (fraise)

Bien à vous,
Claude

[antius]

merci d'éclairer ma lanterne Claude c'est bien à ce principe là que je souhaite faire référence sans bien sur aller dans la machine industrielle qu'on voit ici
cordialement
Jacques

[nico31]

Salut,

Ca existe déjà :
https://www.google.fr/search?q=cnc&biw= ... CAYQ_AUoAQ

@+

Nicolas

[christofette]

Ca existe déjà :
https://www.google.fr/search?q=cnc&biw= ... CAYQ_AUoAQ
Nicolas

Pas de doute t'es bien du 31 ...

[antius]

bien sur Nico mais d'après ce que j'en ai vu il s'agit de trucs plutôt anglosaxon et de taille semi-industrielle un seul site Français parle de création collective mais il ne semble pas très actif.
pour ma part il ne s'agit pas de réinventer le fil à couper le beurre mais bien d'utiliser les compétences de chacun pour arriver à quelque chose de rationnel à tout point de vue.
merci pour ton intervention
Jacques

[Claude31]

Bonjour,

Le site francais qui est trés actif sur le sujet est :
http://www.usinages.com/machines-cnc-autoconstruites/

Il y a la description de nombreuses CNC fabriqués par les participants au forum.
Bien à vous,
Claude

[paulo51]

Il s'agit d'une très bonne idée que de réaliser une defonceuse aérienne, ceci permettrai avec un bon etabli sur le dessous de pouvoir tout réaliser. Très bon projet, il faudrait des plans. Je pense que pour la table qui receptionnerais les pièces a isuner il faudrais lequivalent d'un établi comme celui de nico. Je laisse place aux spécialistes qui pourrais nous faire des petits plans.

[christofette]

Il s'agit d'une très bonne idée que de réaliser une defonceuse aérienne, ceci permettrai avec un bon etabli sur le dessous de pouvoir tout réaliser. Très bon projet, il faudrait des plans. Je laisse place aux spécialistes qui pourrais nous faire des petits plans.

C'est ce que je me propose de faire.

[antius]

bonjour
je vous rappelle que l'automatisation doit rester une option qui devra éventuellement être mise en place ultérieurement.
la base reste "manuelle" mais doit intégrer les éléments nécessaires à l'évolution vers l'automatisation. (pignons, roues crantées, rail crémaillère etc)
Jacques

J'ajoute que bien sur la réalisation doit se faire avec du matériel trouvable par n'importe qui (avec les liens ad-hoc )
et en aucun cas avec du matériel de récup qui serait introuvable pour les autres. Je prend exemple sur ces réalisations publiées dans système D avec des choses trouvées un peu partout, souvent au hasard, parfois stockées depuis des années et qui ne peuvent être utilisées que par le concepteur et par personne d'autre, je n'en vois pas l'intérêt.

[Dorora]

En fait c'est l'équivalent de la défonceuse sur plateau du workcentre de triton que tu veux faire
Mais avec des manivelles pour faire bouger la def?

[antius]

En fait c'est l'équivalent de la défonceuse sur plateau du workcentre de triton que tu veux faire
Mais avec des manivelles pour faire bouger la def?

bonjour Dorora
non car on est toujours avec la défonceuse sous table ici.
le but du jeu est d'avoir la défonceuse dans sa position normale de travail
amicalement
Jacques

[Aedemoid]

Bonjour à tous,
Tu cherche donc à recréer une fraiseuse à commandes numérique, mais manuelle!
Voici une idée de ce à quoi elle pourrait ressembler.


Le principe est proche du Woodrat®, les gabarits physiques étant remplacés par des programmes informatiques.


Il y a également la possibilité de faire fonctionner la broche en horizontal.


Je pense que si le Woodrat® n'a pas percé plus que cela, c'est en raison, non seulement de son tarif, mais également de son coté un peu complexe... De plus il ne permet de travailler que sur des surfaces relativement petites.
Tu n'as pas parlé du matériau que tu envisage d'utiliser... Bois, métal, autre? Quelle taille voudrais tu lui donner, sachant que plus les porte à faux seront important, plus elle sera imposante.
Cdlt
JP

[Claude31]

Bonjour,

Il y a beaucoup de solutions chez Matthias Wandel :

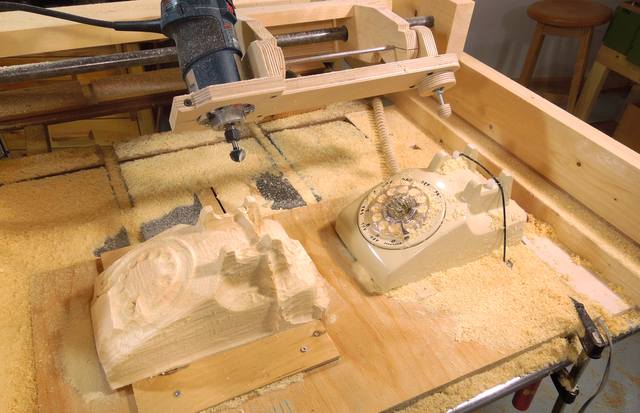

[*]Un 3D router pentograph: http://woodgears.ca/pantograph/index.html

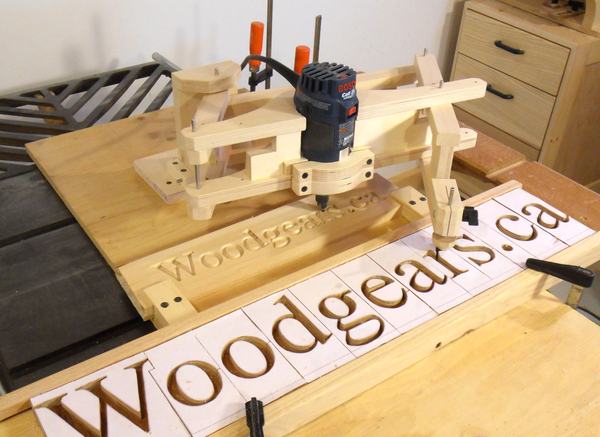

[*]Un router copy carver: http://woodgears.ca/copy_carver/index.html

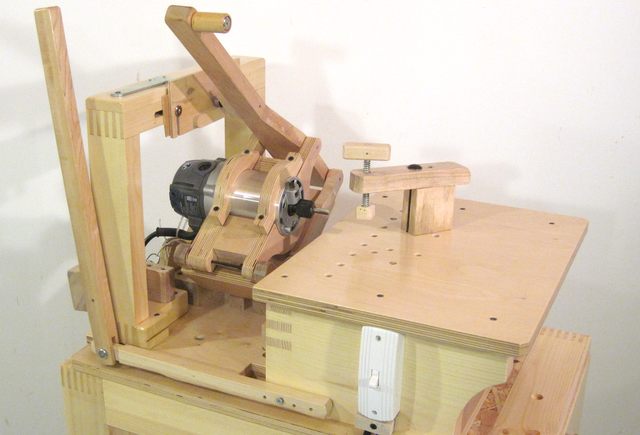

[*]Le celebre pantorouter: http://woodgears.ca/pantorouter/index.html

Sauf que c'est uniquement manuel. Cela peut être une base de travail.
Claude

[antius]

bonjour Aedemoid
comme dit au tout premier post le principe est d'avoir la machine en position normale, pas de numérique de base mais la possibilité de l'équiper.
les matériaux pour la réalisation sont ceux qui seront proposés par les participants en sachant qu'ils doivent respecter le bon sens et être d'un coût abordable pour la majorité d'entre nous, peu importe que ce soit du métal, du bois ou autre.
en ce qui concerne les surfaces à travailler, ici aussi c'est la réflexion de chacun qui arrivera à déterminer le bon choix, rien n'empêche de proposer des options afin que ceux qui ont le moins de surface d'atelier puissent aussi l'adopter.
n'hésitez pas à proposer une idée de départ qui servira de base à tous.
a bientôt
Jacques

[ericV57]

Bien des choses intéressantes !
