Salut à tous,

Ca faisait un moment que j'avais en tête l'idée de me faire un rangement pour mes outils. Jusqu'ici, ces derniers trainaient sur les étagères aux quatre coins de l'atelier, accumulant poussière et rouille pour certains. Un numéro de Fine Woodworking (le n°234 pour être précis) est arrivé à point nommé pour me donner la dernière tape dans le dos avant le grand saut.
Au cahier des charges :

• - Belle menuiserie, aussi peu de colle ou de vis que possible
  - Bois massif
  - Doit pouvoir contenir tous les outils à main que je juge essentiels. On parle donc de rabots, scies, ciseaux, outils de marquage et de mesure.
  - Couvercle arrondi

Sur ce dernier point, le seul truc qui me déplaisait dans le modèle présenté dans le magazine, c'était le couvercle plat. Un tel couvercle, c'est une invitation à y poser des outils, ce que je ne veux pas. La flemme est un terrible fléau et un de ces jours, on se retrouve à essayer d'entrouvrir le coffre pour chopper un truc dedans et tout ce qui repose sur le couvercle finit par terre. Ce sera donc un défi supplémentaire de réaliser un couvercle arrondi.
Je n'ai pas fait de plan mais j'avais en tête une vague idée de ce que je voulais faire et comment je devrai m'y prendre. En général, il faut mieux en établir un mais l'éternel aller-retour entre bois disponible et contraintes techniques me prend la tête. Je préfère parfois improviser.
Question bois, une scierie alors près de chez moi disposait d'un large choix et j'ai opté pour le noyer qui est une essence magnifique d'aspect et agréable à travailler quoique chère. 250£ plus tard, j'ai une dizaine de planches brutes de sciage à débiter.

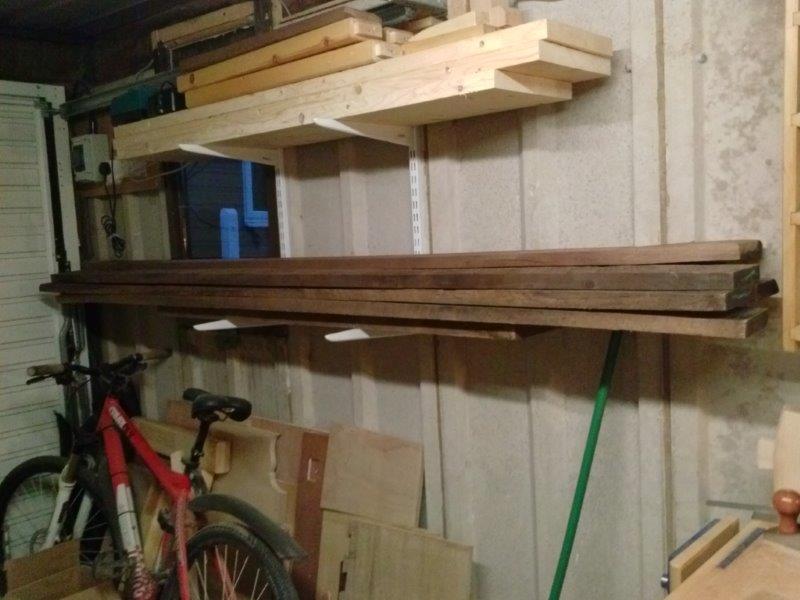

On part de ça

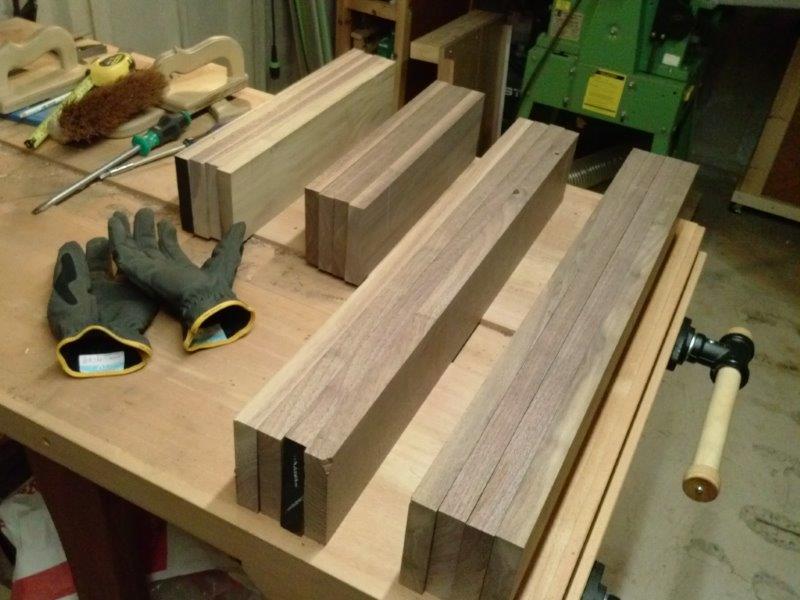

Pour arriver à ça

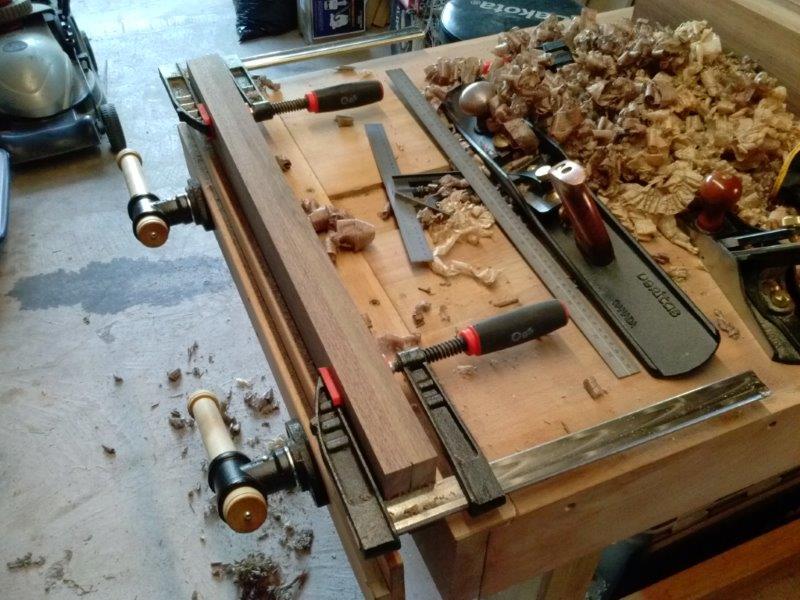

Une R/D n'est généralement pas assez précise pour garantir un bon contact de chants à coller, j'y vais donc à la main en utilisant la technique du rabotage simultané de 2 planches contiguës. C'est l'étape à laquelle on choisit comment marier les différentes planches entre elles selon plusieurs critères parfois exclusifs. Il y a évidemment la question esthétique mais il faut aussi penser à l'orientation du fil pour faciliter le rabotage et minimiser les tendances au vrillage/cintrage. Il y a toujours une ou deux planches orphelines qui n'iront nulle part. On s'en accommode pour les parties non-visibles du projet.

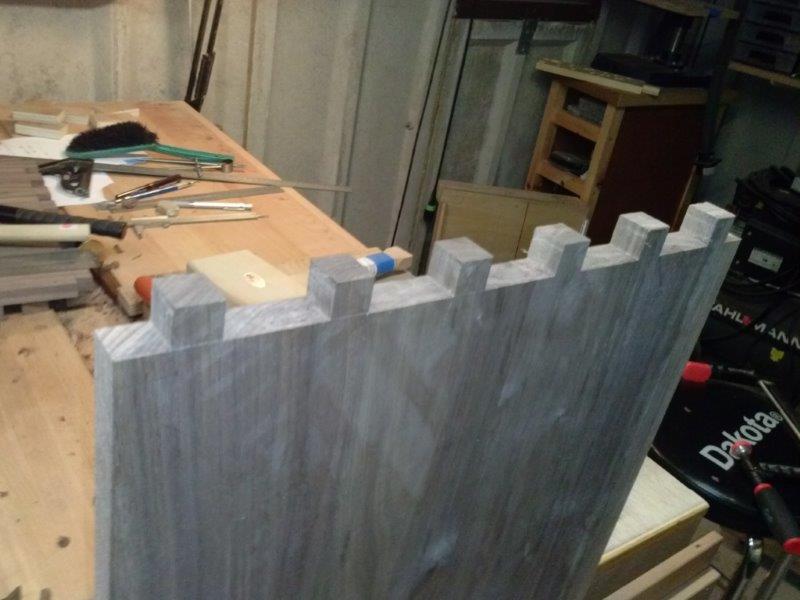

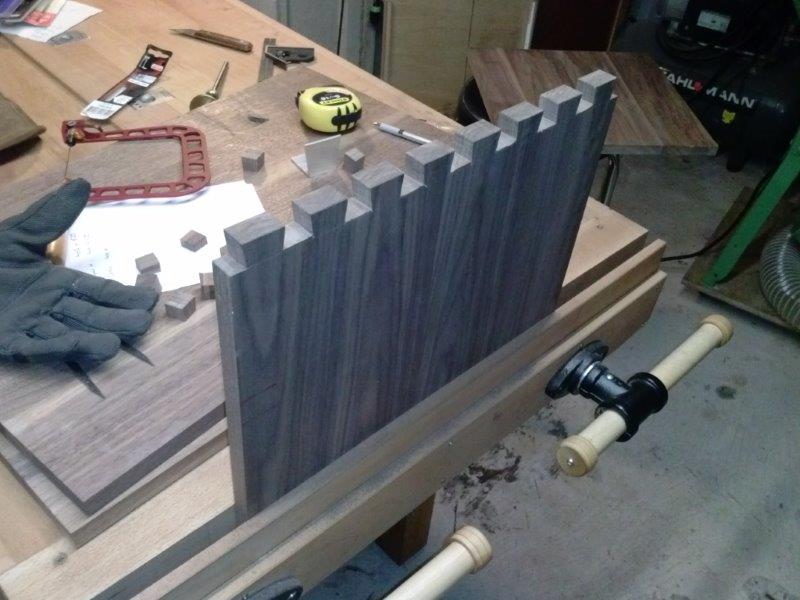

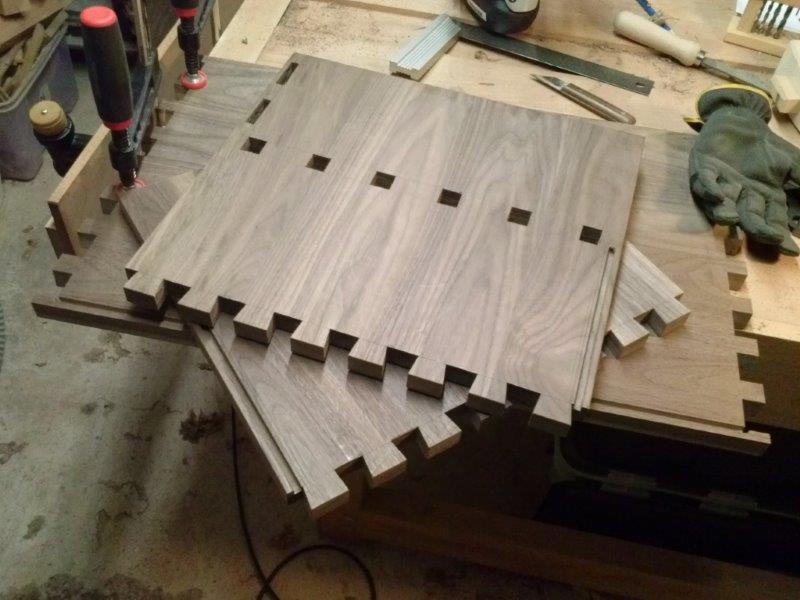

Malgré toutes les précautions prises au serrage, les panneaux ont nécessité un travail de remise à plat à la varlope. Sur des panneaux ramenées aux dimensions du projet, j'ai taillé les queues d'arondes et les queues droites qui solidarisent dessous, côtés et plateau intermédiaire horizontal. Dans cette configuration, tous les mouvements saisonniers se font selon la même direction.

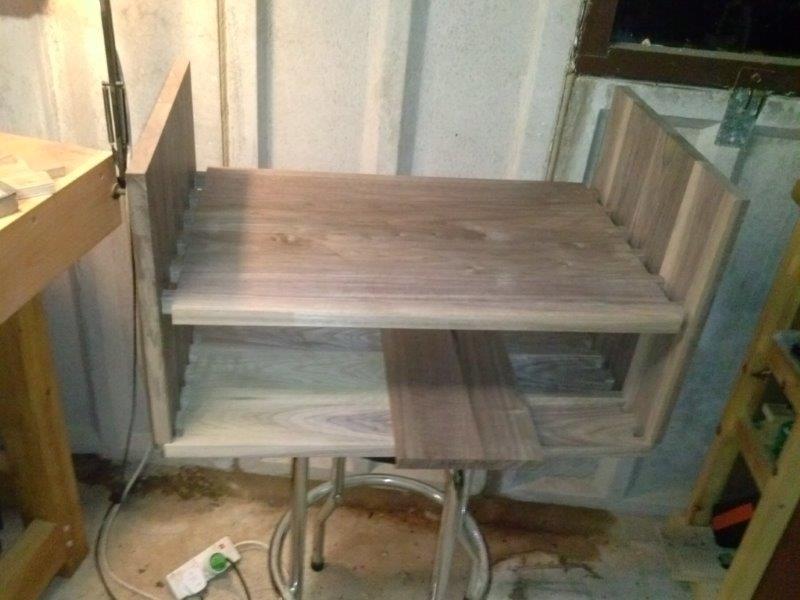

Et un test pour voir si j'ai pas fait de grosse bêtise.

[JulienU]

J'ai prévu que les 2 panneaux postérieurs seraient flottants. J'ai donc défoncé les rainures dans lesquelles ils viendront se loger. Un rabot spécialisé aurait également fait l'affaire quasiment aussi rapidement et proprement qu'une défonceuse mais je n'ai malheureusement pas ce genre de rabot.

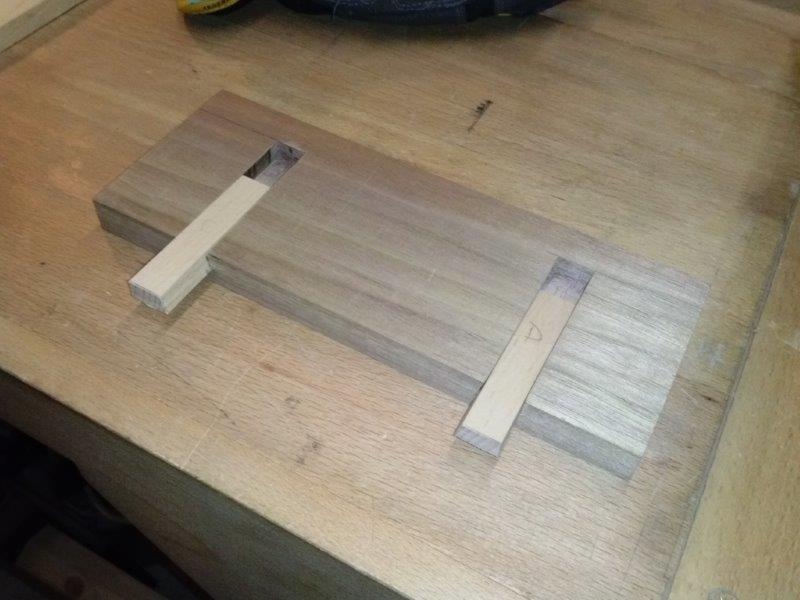

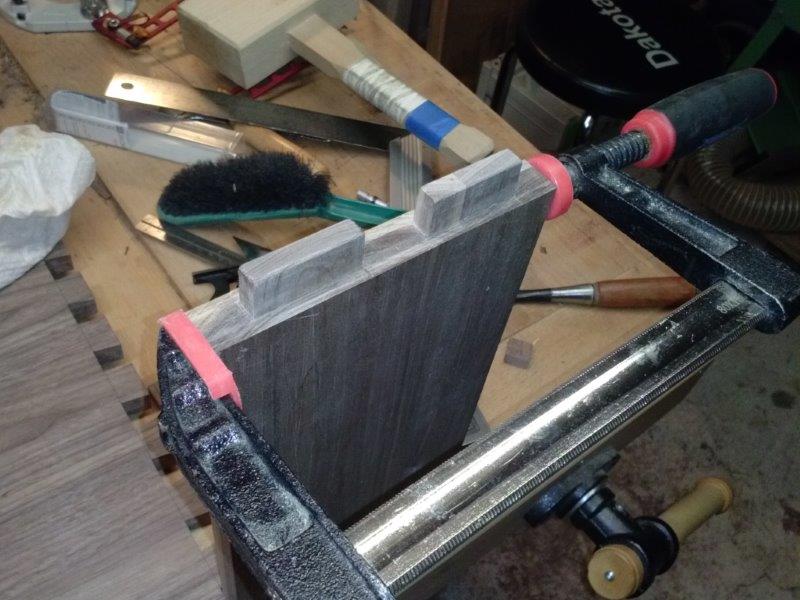

Le panneau avant supérieur en revanche aura 2 tenons traversants de chaque côté. Les mortaises sont creusées par moitié de l'extérieur vers l'intérieur pour minimiser les risques d'éclatement du bois. Ce panneau a la particularité d'avoir un "oeil" en plein milieu. Joli à voir, difficile à raboter.

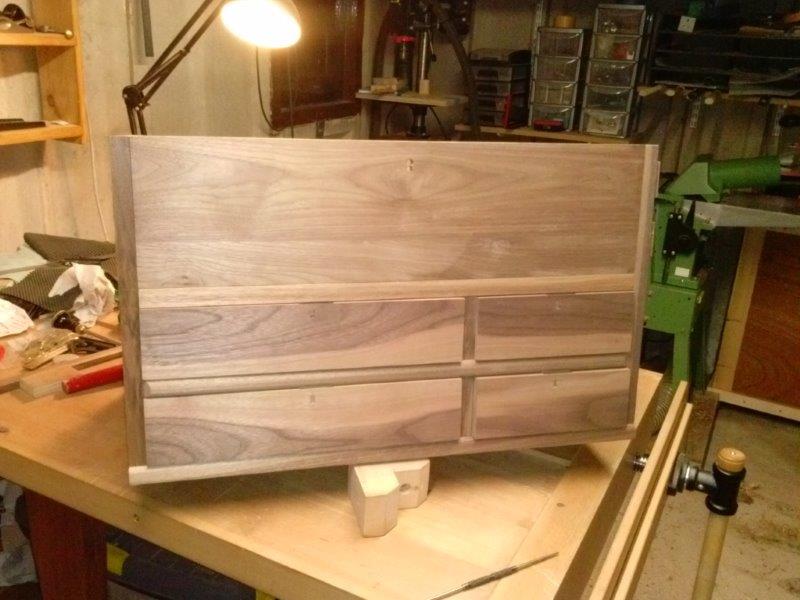

Pour les tiroirs, j'ai choisi un assemblage simple par feuillure avec chevilles collées. Les faces avant seront rapportées afin de pouvoir les ajuster précisément au cadre dans lequel elle doivent s'inscrire. Pour attacher les faces aux tiroirs, j'ai choisi un assemblage réversible de glissières en demi-queues d'aronde. Petite entorse au cahier des charges : les rails sont fixés aux tiroirs à l'aide de vis. C'était vraiment le moment "paresse" du projet.
Chaque tiroir a une petite serrure qui tient tout juste dans l'épaisseur de la face.

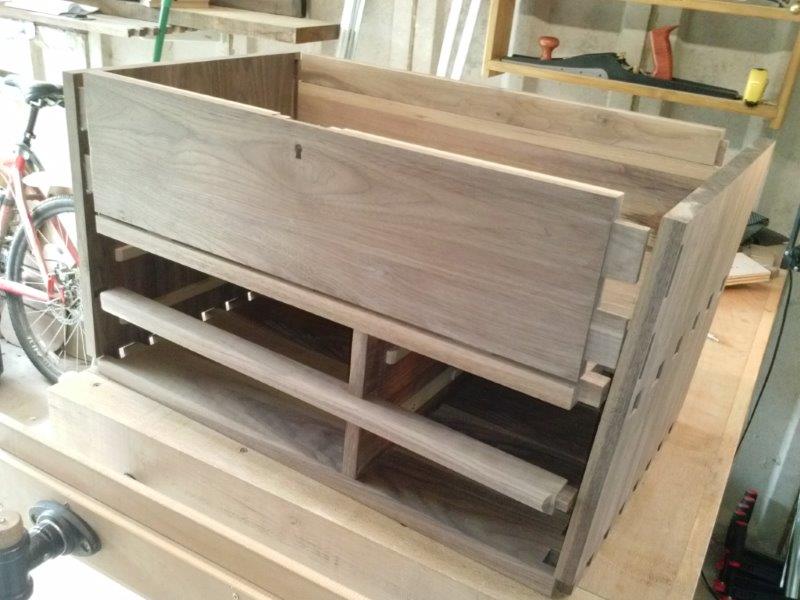

Quelques rajouts de dernière minute : Une barre qui vient séparer les tiroirs horizontalement et une cloison qui les sépare verticalement. Cette dernière est absolument indispensable pour y fixer les glissières internes des tiroirs. La barre horizontale a son chant en demi-rond en rappel du quart de rond du panneau du bas.

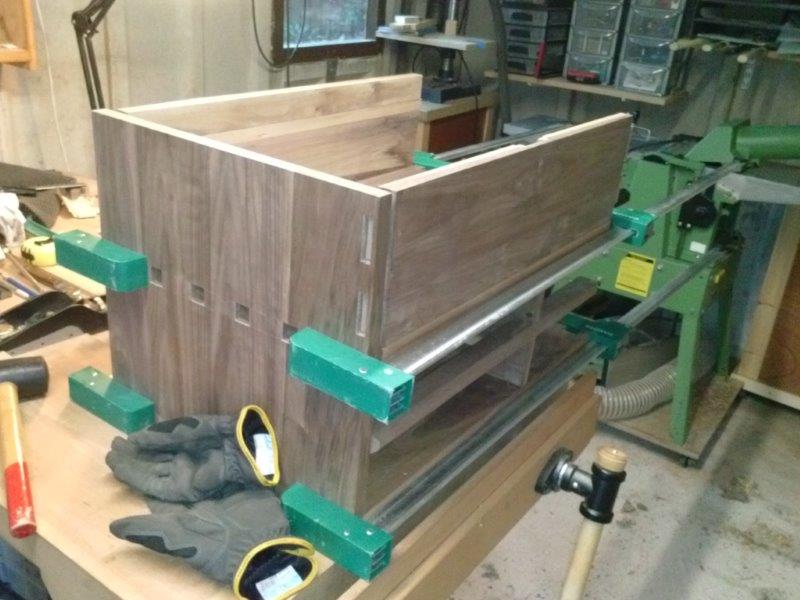

Pour l'assemblage, il m'aura fallu utiliser 4 serres-joints parallèles que je serrais progressivement pour rapprocher les différents éléments. Aucune chance que ça eut marché à coups de maillet.

[JulienU]

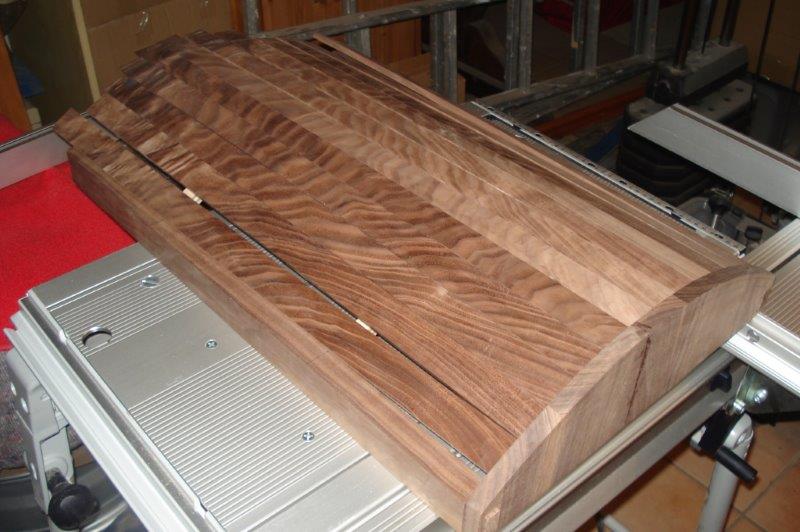

Reste à faire le couvercle à lattes arrondi. Le concept est relativement simple : 4 côtés assemblés par tenons et mortaises traversants chevillés à la tire et une rainure courbe sur chaque panneau latéral. Entre les rainures, on vient glisser un certain nombre de lattes fines supportées par deux baguettes lamellées collées cintrées au tiers et deux tiers de la largeur. Pour la réalisation, c'est un peu plus compliqué puisqu'il faut appuyer le guide de la défonceuse sur une surface courbe. Tailler les tenons sur les baguettes de soutien est également un travail difficile à cause des angles auxquels celles-ci s'emboitent dans le cadre du couvercle.

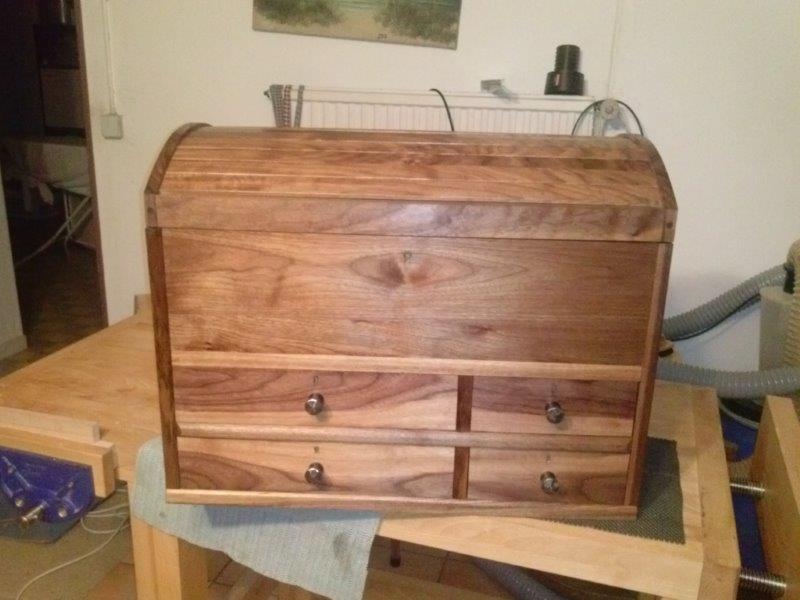

Pour la finition, j'ai raboté, raclé, appliqué de la gomme-laque et enfin passé une paille de fer 000.

J'ai parfois été un peu limité dans ce que je voulais faire par le bois à disposition et certaines imprécisions ont eu des répercussions en aval. Par exemple, je n'ai pas dimensionné avec suffisamment de soin les panneaux latéraux de sorte qu'il ne m'a pas été possible de faire un couvercle qui s'aligne parfaitement avec la carcasse. Un des deux panneaux latéraux est plus fin sur son chant antérieur, ce qui laisse un petit jour entre ce dernier et le panneau frontale. Enfin, certains assemblages en queue d'aronde sont trop serrés, ce qui a amené le bois à se fendre légèrement mais dans l'ensemble, je suis satisfait par le résultat.

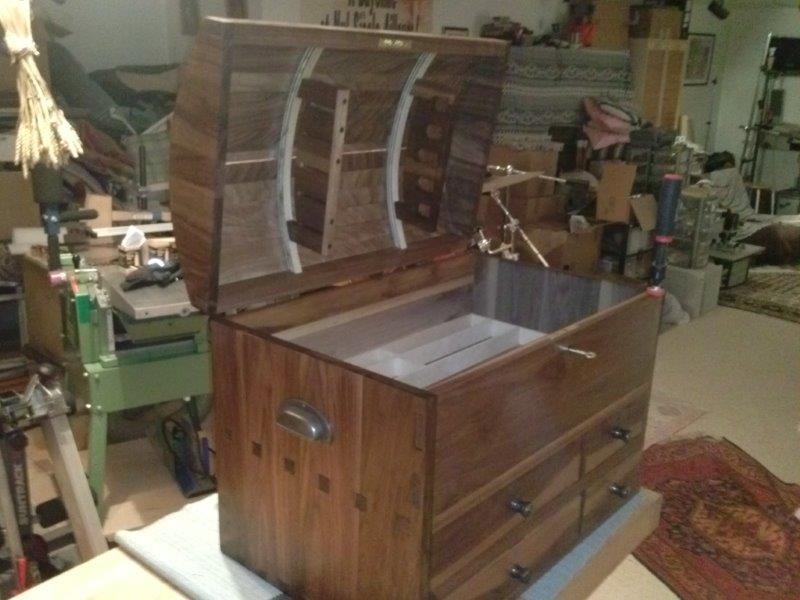

PS : Un post-scriptum sur le support à scies et l'aménagement intérieur. J'ai fait des compartiments en CP de 6mm pour coincer les rabots et les ciseaux. Pour les scies, c'est un peu plus compliqué puisque le support à scie est accroché au couvercle par l'intermédiaire des baguettes de renfort. Ils sont fendus pour laisser passer respectivement les manches et les lames. Ces ouvertures sont refermées par des baguettes avec chevilles et aimants terre-rare. On doit pouvoir faire mieux que ça mais c'est la seule idée que j'ai eue.

[krups]

géniale j'adore une réalisation rondement menée

[jft68]

Bonjour,
très belle réalisation, bien soignée, félicitations. Et merci de la partager avec nous.
J'émets juste une réserve sur ton affirmation que je ne partage absolument pas.

Une R/D n'est généralement pas assez précise pour garantir un bon contact de chants à coller

[Squirrax]

Quel travail magnifique ! Bravo !

[DeD]

Très chouette. Ça fait envie.

Les explications, très agréables à lire sont à la hauteur de la qualité de la réalisation. Un vrai plaisir. Merci pour le partage.

[euromax]

Bravo très jolie realisation

[AlexDSL]

Beau travail, bravo et merci pour le partage !

[domi49]

Je ne vais pas être original : superbe boulot !

Je serai plus nuancé sur le couvercle bombé. Mais c'est sans doute parce que ma caisse à outils ne sert pas que dans l'atelier ! Et donc, il m'arrive souvent de monter dessus
Heureusement, c'est juste une boîte utilitaire en contreplaqué.

Mais ton superbe coffre me donne envie d'en faire un, qui lui restera à l'atelier, et ne contiendra que les outils spécifiques au bois.

[labricole]

Magnifique réalisation et j'aime ton choix de bois pour la facade. J'ai grandement apprécié le pas à pas surtout que je suis en plein apprentissage avec les outils manuels cela fait rêver un jours moi aussi

[macbast]

Je ne vais pas être original... Bravo...
Juste en plus... quelques photos une fois pleine...

[einnacl]

Trop beau pour une caisse à outil, bravo, et j'ai déjà l'odeur merveilleuse du noyer, félicitations
