Salut à tous,
Je me suis lancé dans la réalisation d'un meuble / coffre à bouteilles car celui que j'ai ne me plait plus, et commence à donner des signes de fatigue (..... et les bouteilles, c'est important!).
Il sera en 2 parties : une partie fixe, en forme de cube ouvert à l'avant, et un tiroir monté sur roulettes, qui accueillera les bouteilles à proprement parlé.
Pour l'instant, je n'ai réalisé qu'une partie du "cube".
La structure est faite de tasseaux sapin de 30 x 30mm de section, assemblés en tenons et mortaises. Cette structure sera habillée de MDF (19 ou 3mm d'épaisseur selon qu'il soit à l'extérieur ou à l'intérieur du meuble) peint et vitrifié mat.
Mais un dessin vous parlera peut-être plus :

Après avoir déterminé la forme, je suis passé à la structure, en dissociant le fond, les joues et le sommet.
J'habillerai l'intérieur de MDF 3mm.

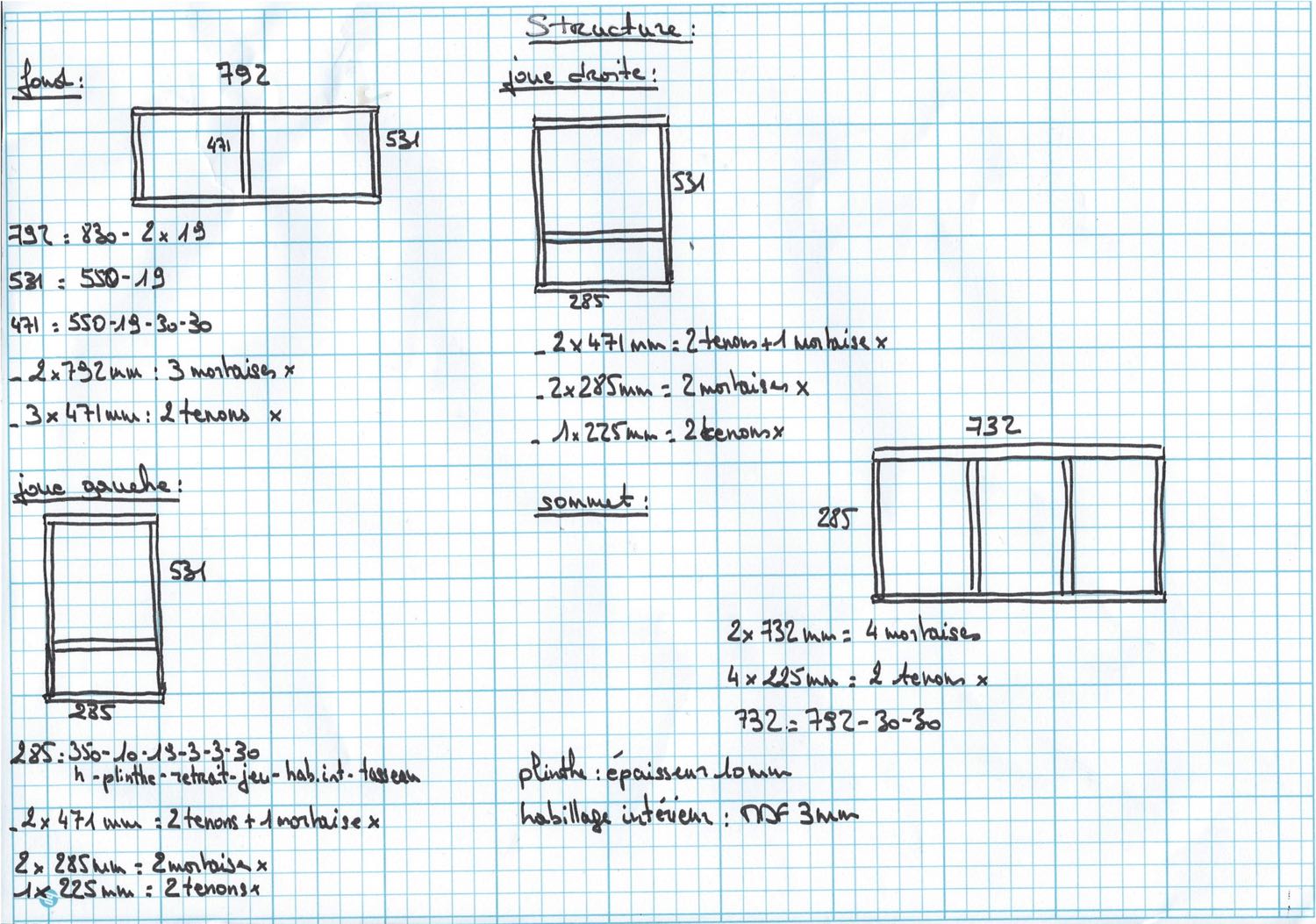

Voici le détail :

C'est pas du talent de dessinateur ça???????????
Comme on peut le voir, j'ai tenu compte dans mes côtes des tenons et mortaises.

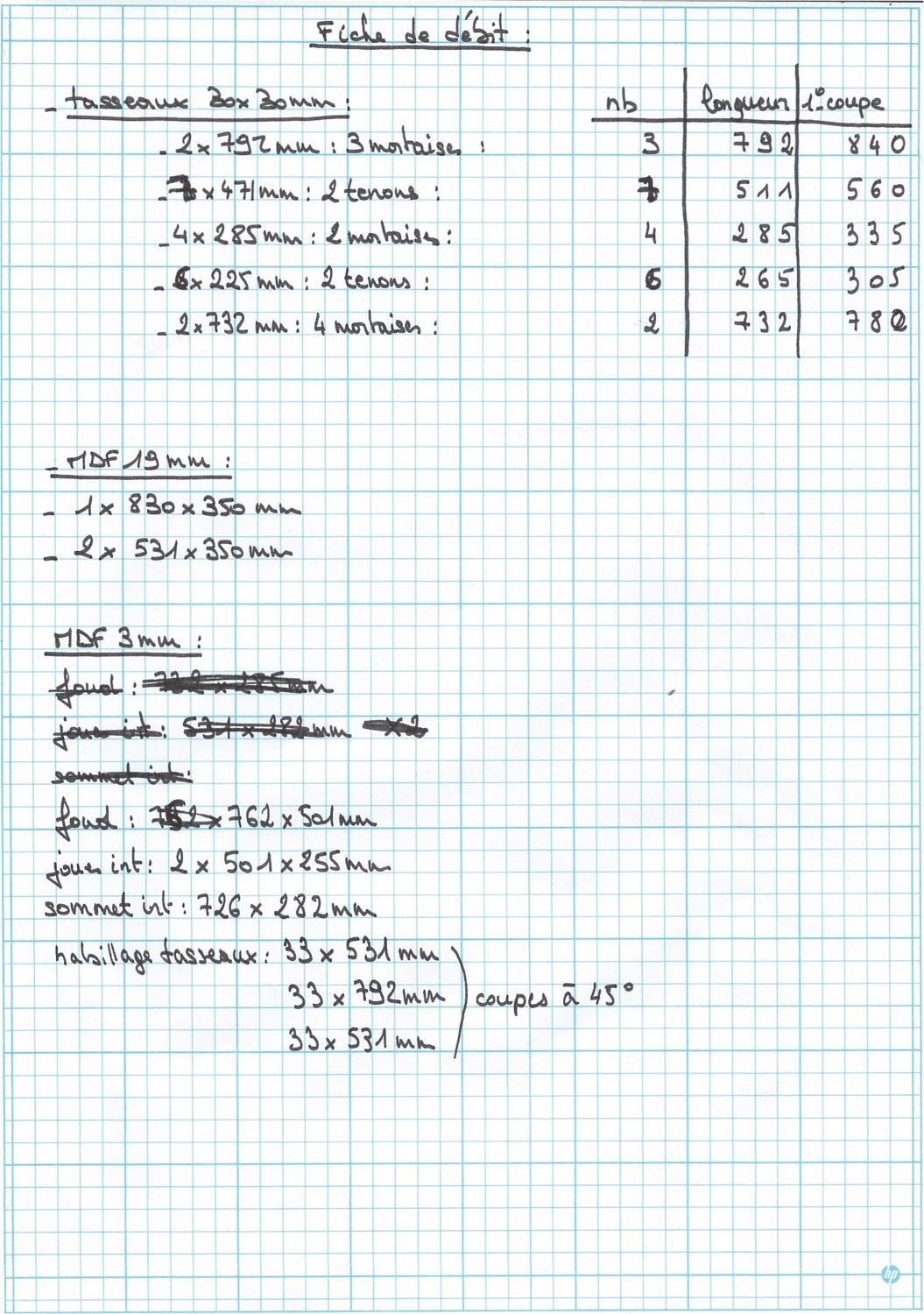

De ça, j'ai déterminé une fiche de débit pour tout le matos dont j'avais besoin :

La colonne 1ère coupe sera expliquée juste en dessous.

Après la théorie, place à la pratique.
Premier problème rencontré, la mise à longueur (il faut que tout soit d'aplomb, sinon, il ne sera pas plat).
N'ayant pas de scie à onglet ni de cale, comment faire pour que tous mes tasseaux soient de longueur égale?
Eh bien, j'ai utilisé des serre-joints pour tenir tous les morceaux ayant la même longueur en même temps, et j'ai fait une première coupe à 90° d'un côté en laissant une marge de 20mm. J'ai ensuite noté la bonne mesure, et j'ai coupé tous les morceaux en même temps (à l'autre bout, histoire d'avoir une coupe à 90° des 2 côtés). Même si la côte n'est pas respectée au 1/2mm, tous les tasseaux sont égaux.

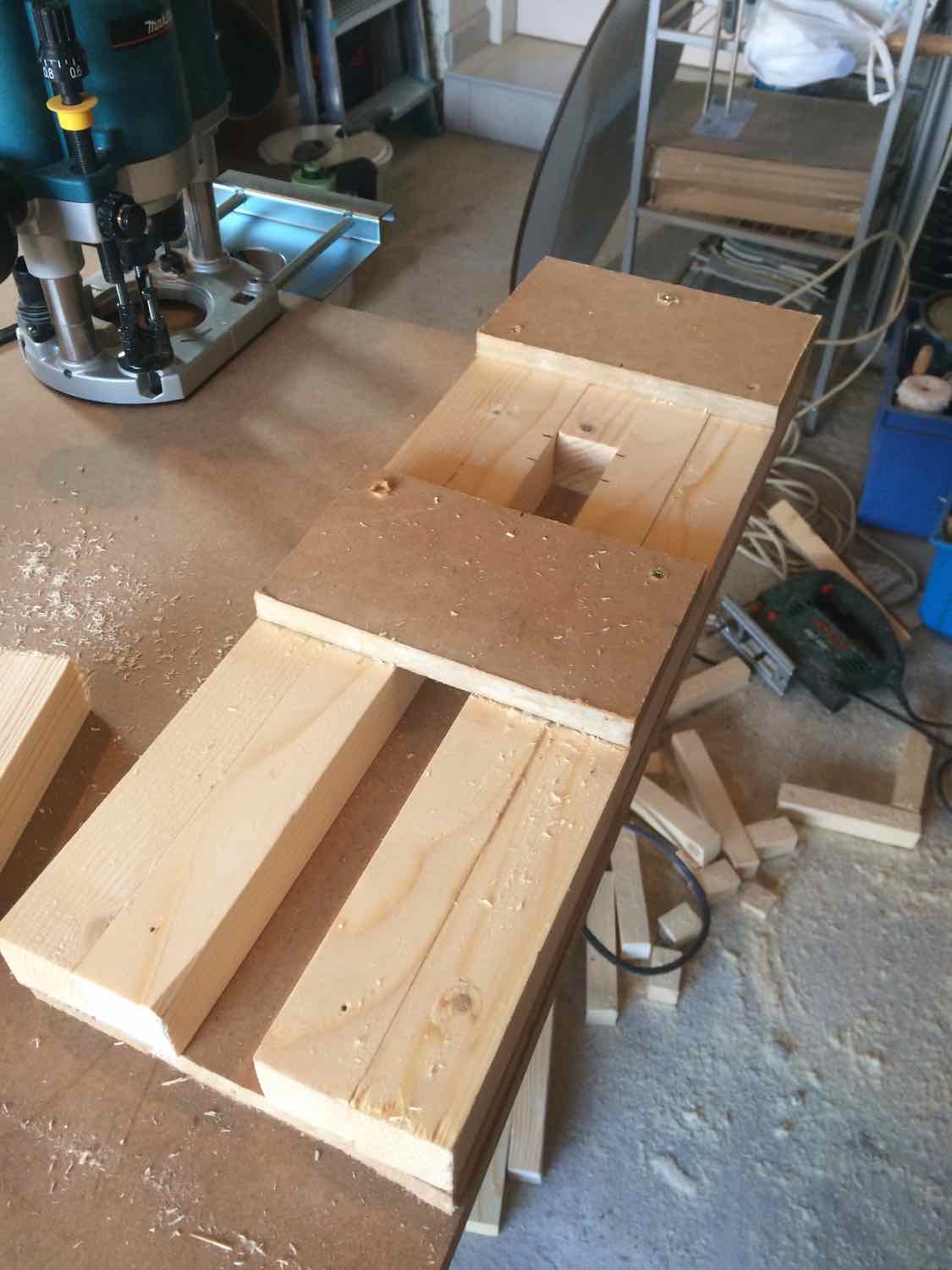

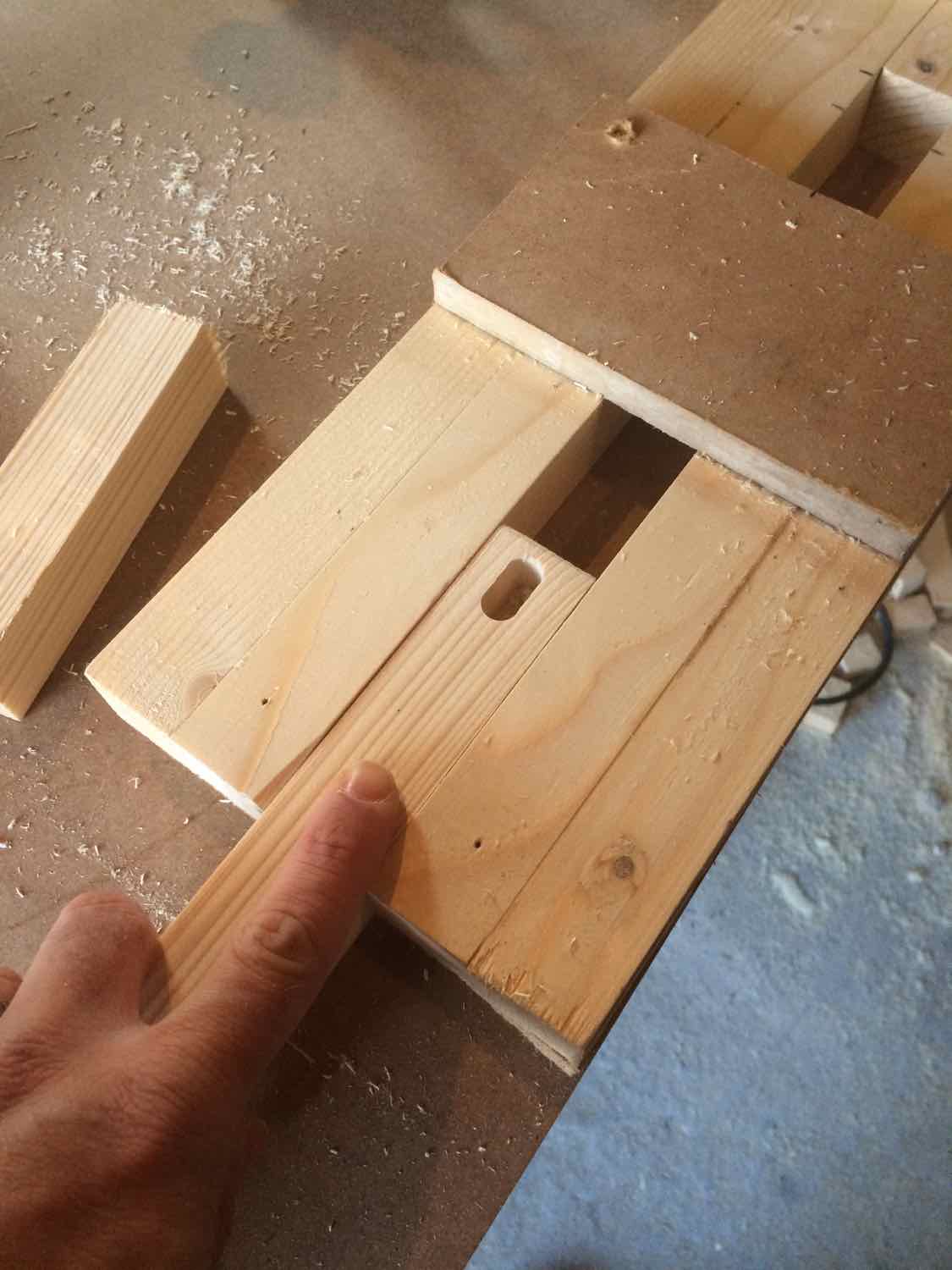

Ensuite, j'ai fait mes mortaises dans un gabarit que j'ai confectionné :
2 tasseaux de chaque côté + 1 en butée, 2 bouts de MDF pour bloquer la def', on glisse la tasseau à mortaiser et on travaille au guide parallèle d'avant en arrière!

La suite dans un prochain message.

[jeremiebm]

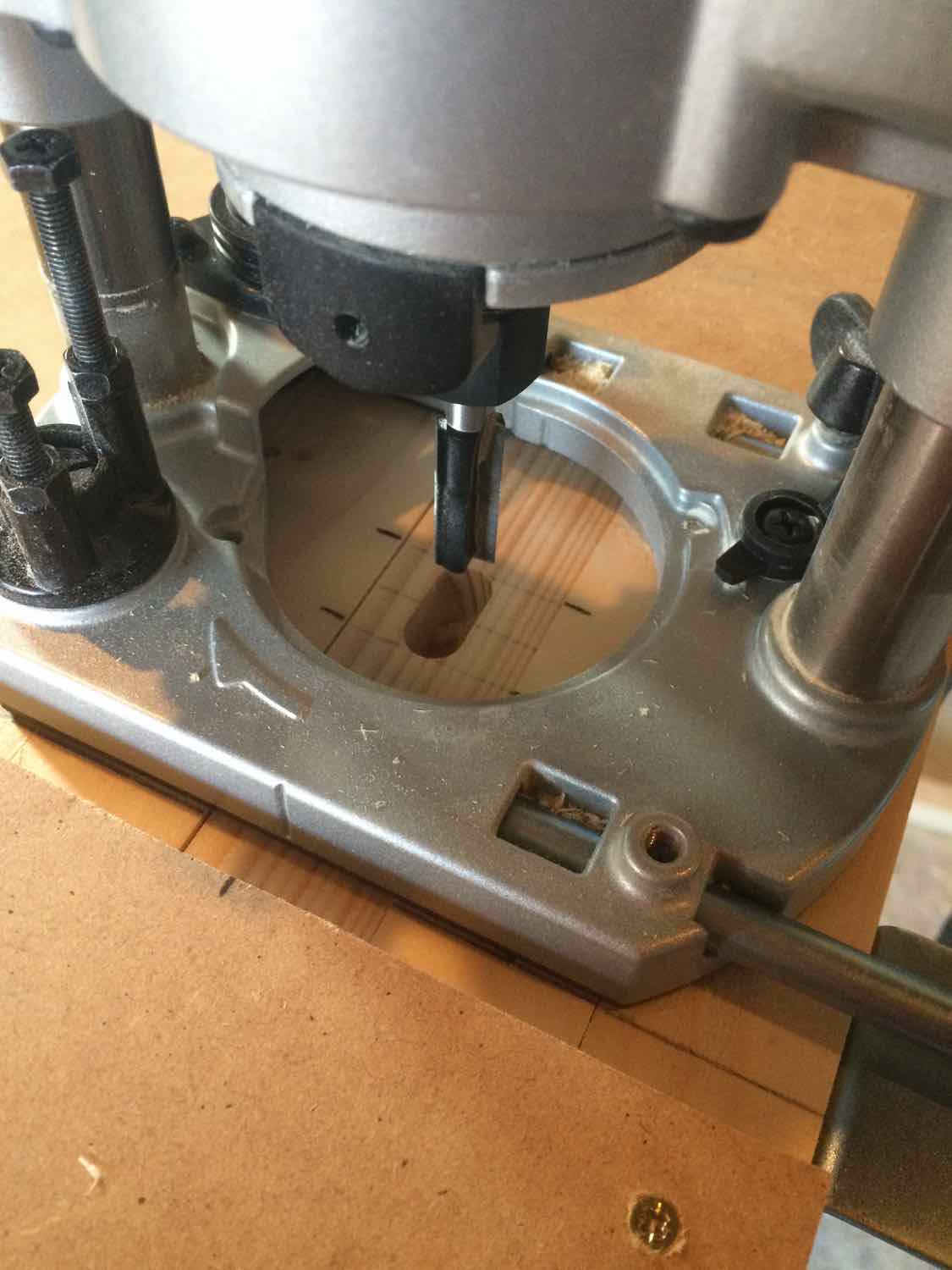

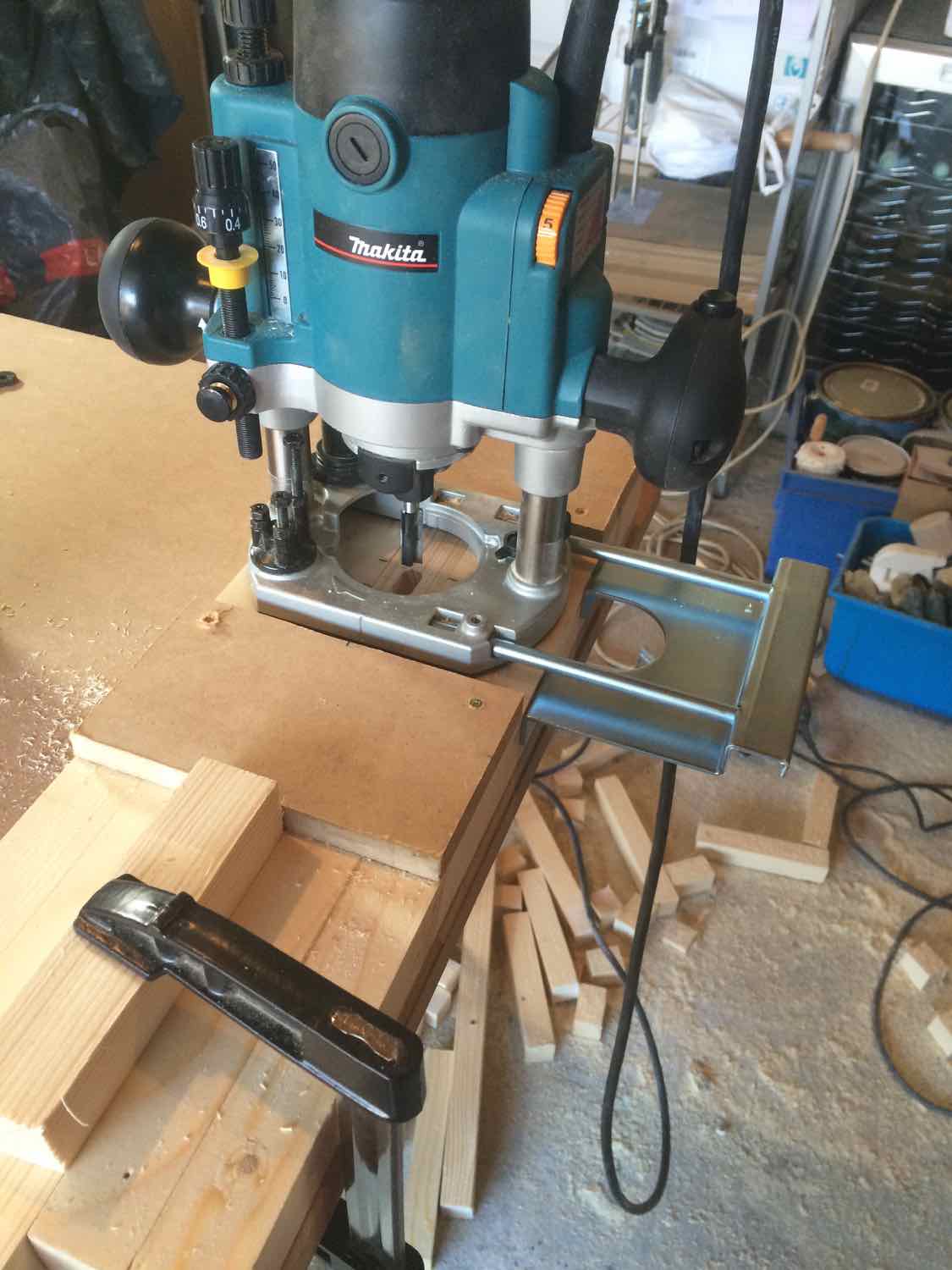

la défonceuse en action.
Le résultat :

Aujourd'hui, j'ai fini toutes mes mortaises, et j'ai dégrossi une partie des tenons en modifiant mon gabarit :

[jeremiebm]

Salut à tous,
petite avancée aujourd'hui, suite et fin de la réalisation des tenons.

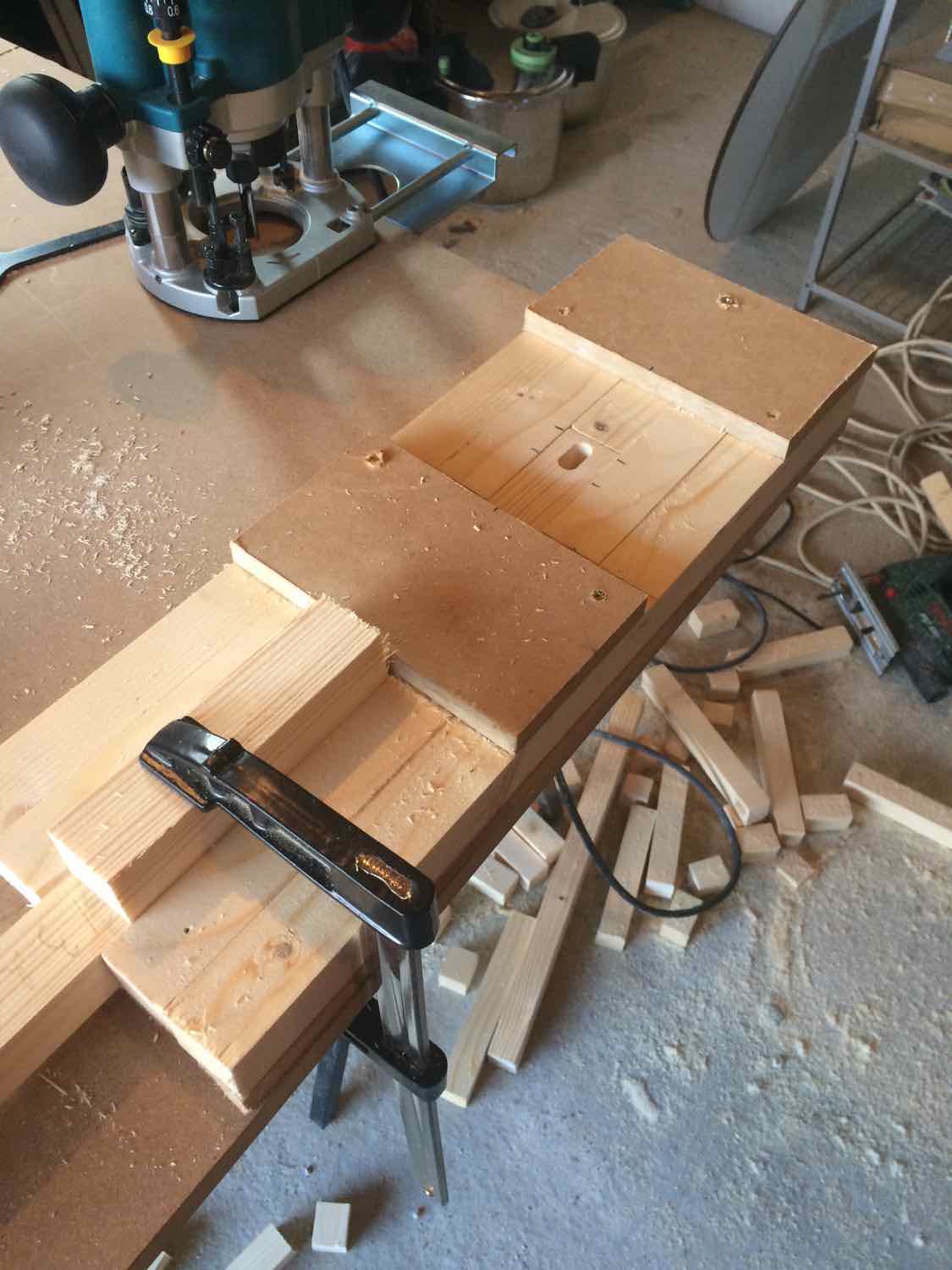

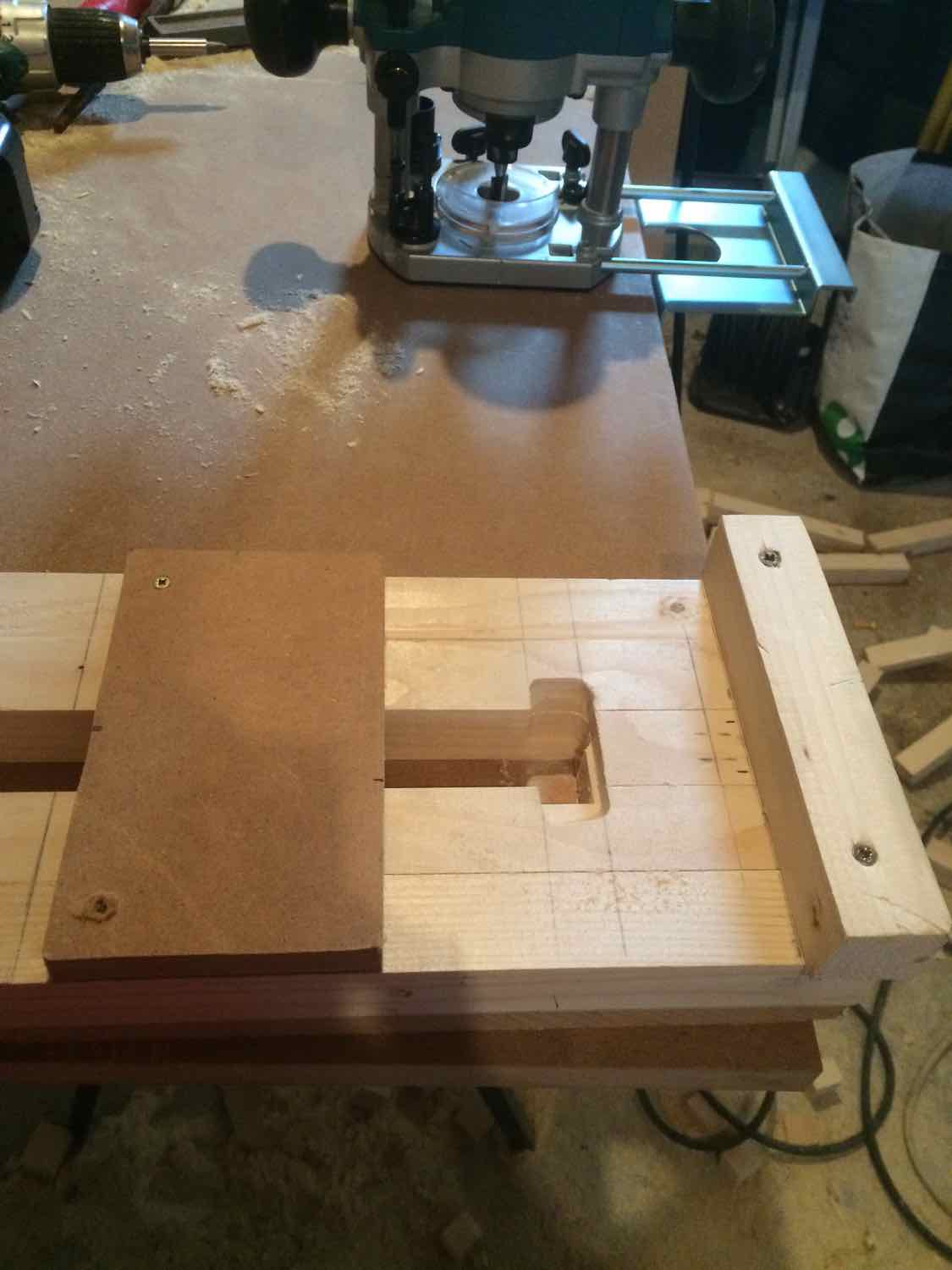

Mon petit gabarit modifié :

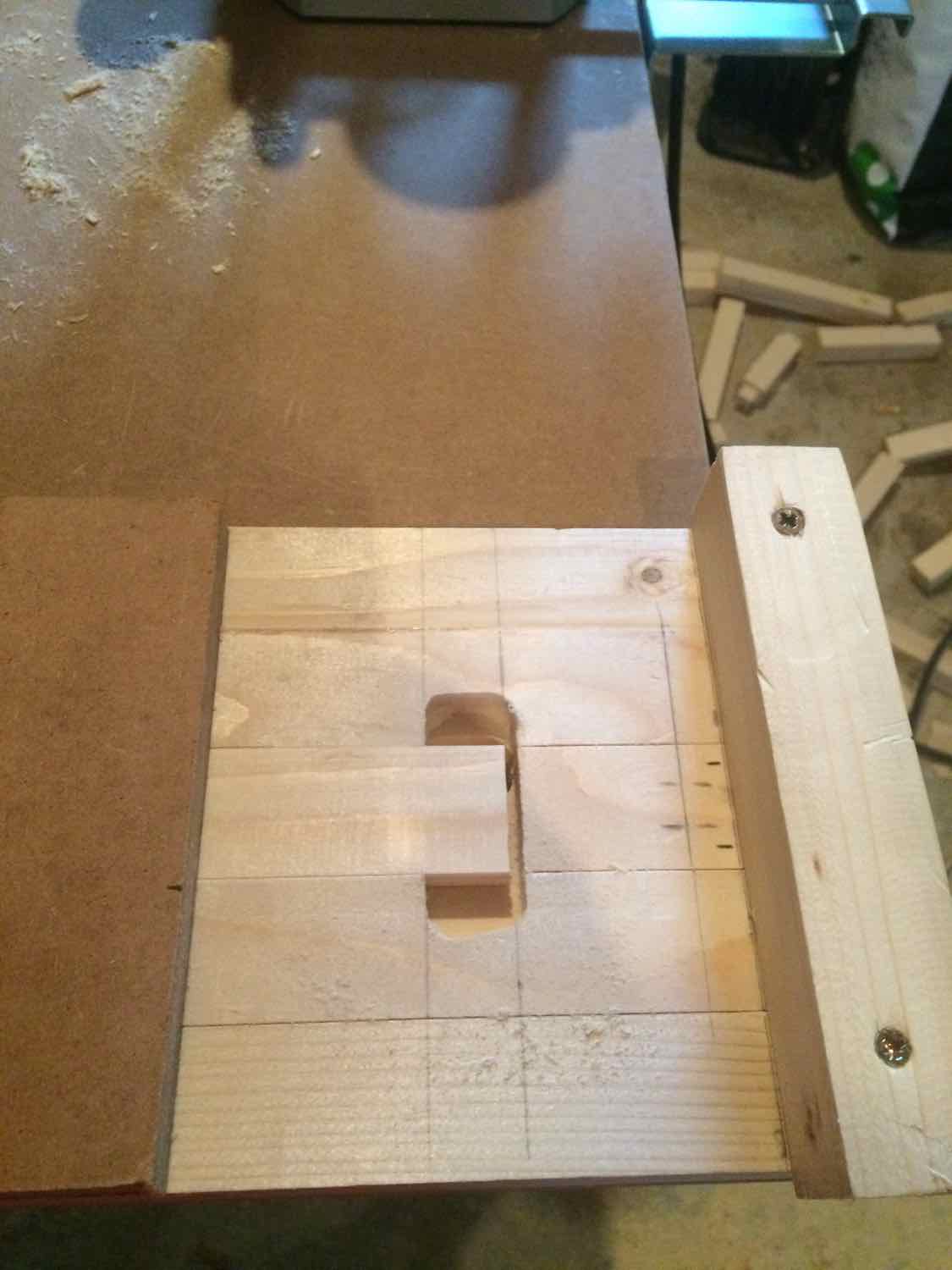

J'y glisse mon tasseau à usiner :

La défonceuse en action avec une fraise droite plongeante de 10mm de diamètre :
Un réglage de profondeur que je passe à gauche en fond de guide parallèle à 25mm puis d'avant en arrière, puis 2 passages de gauche à droite à 10mm (merci les butées pré-réglées)

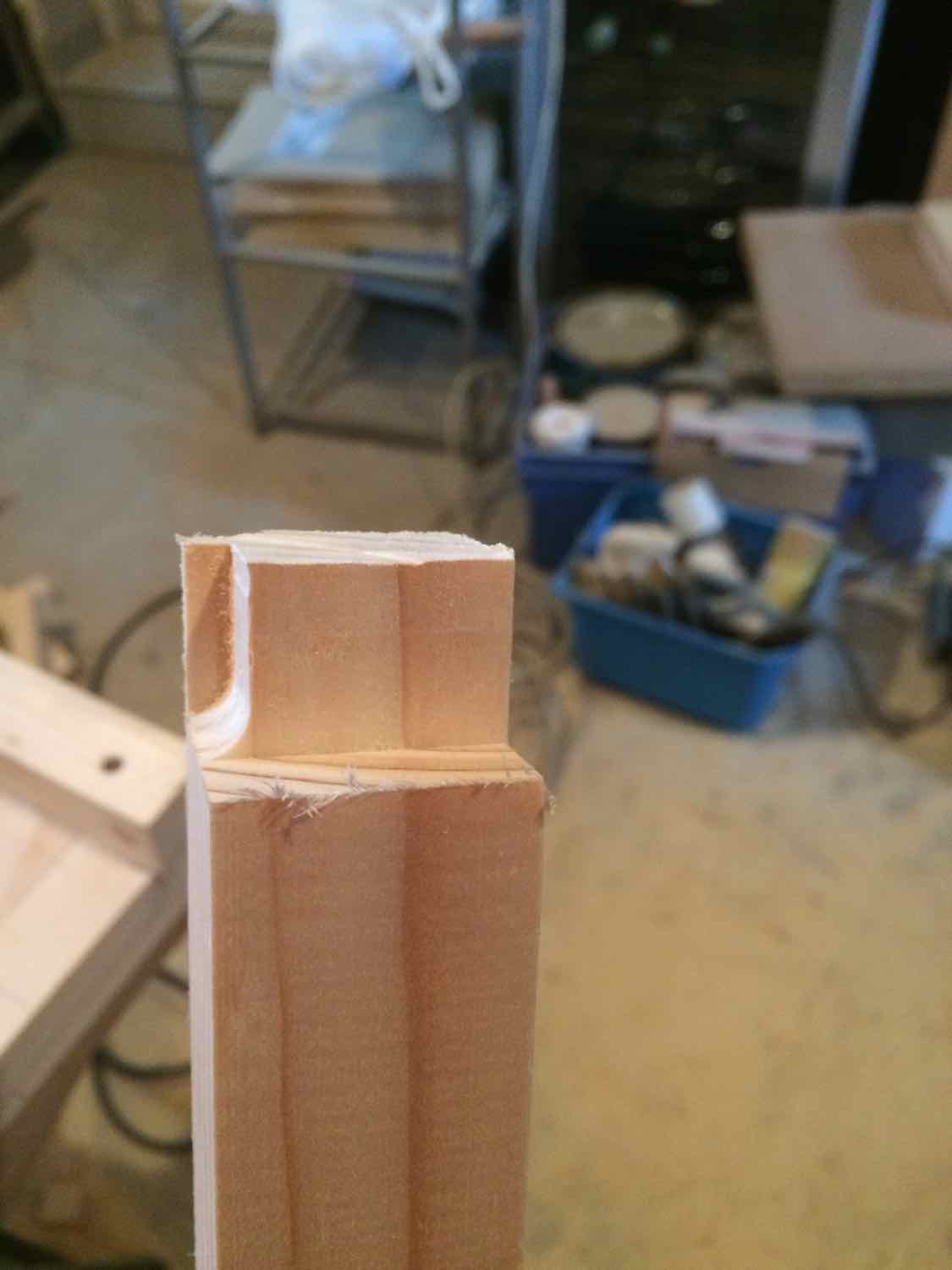

Le résultat après un premier passage :

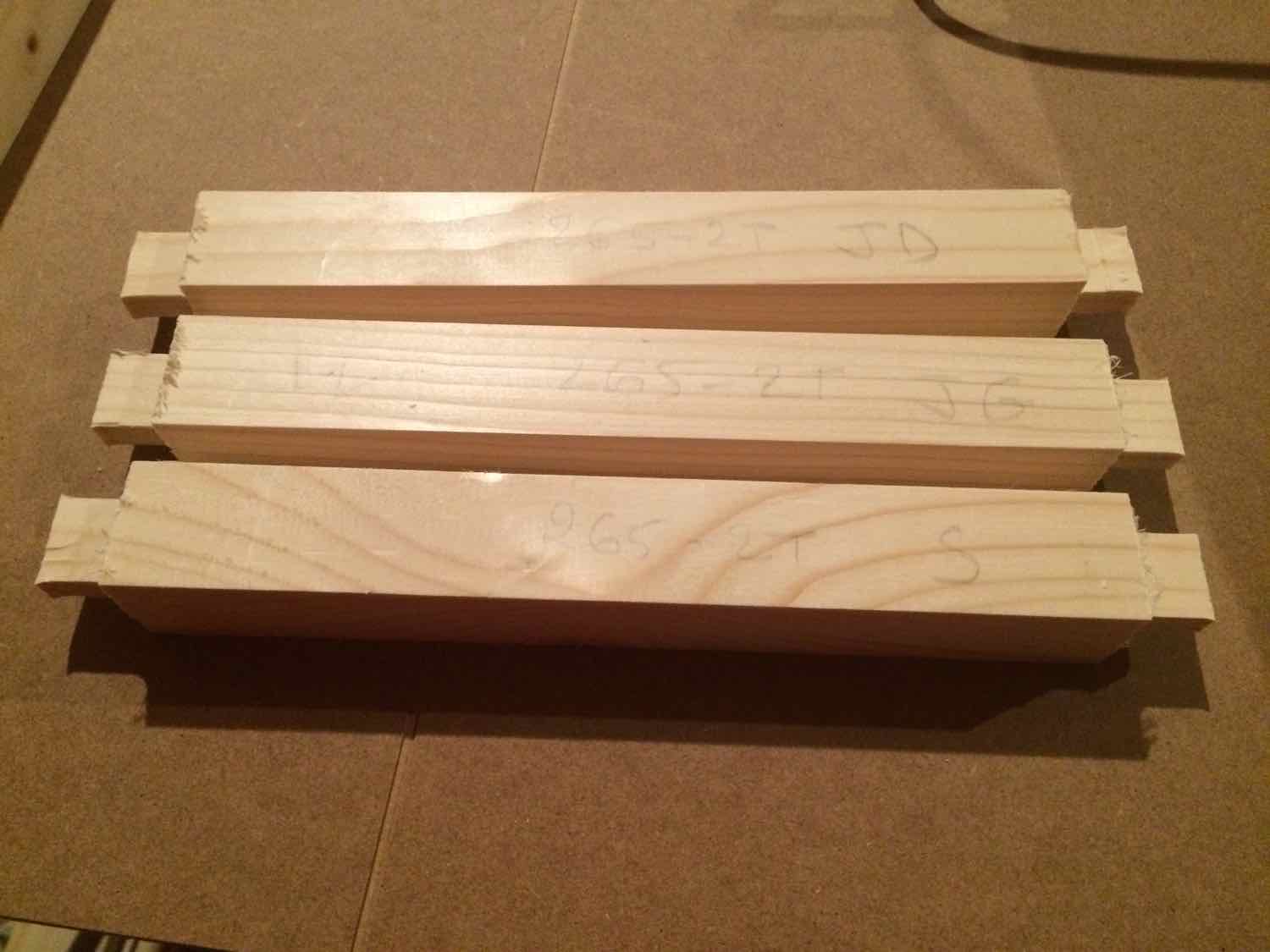

On retourne le tasseau, deuxième passage identique au premier et voilà le résultat :

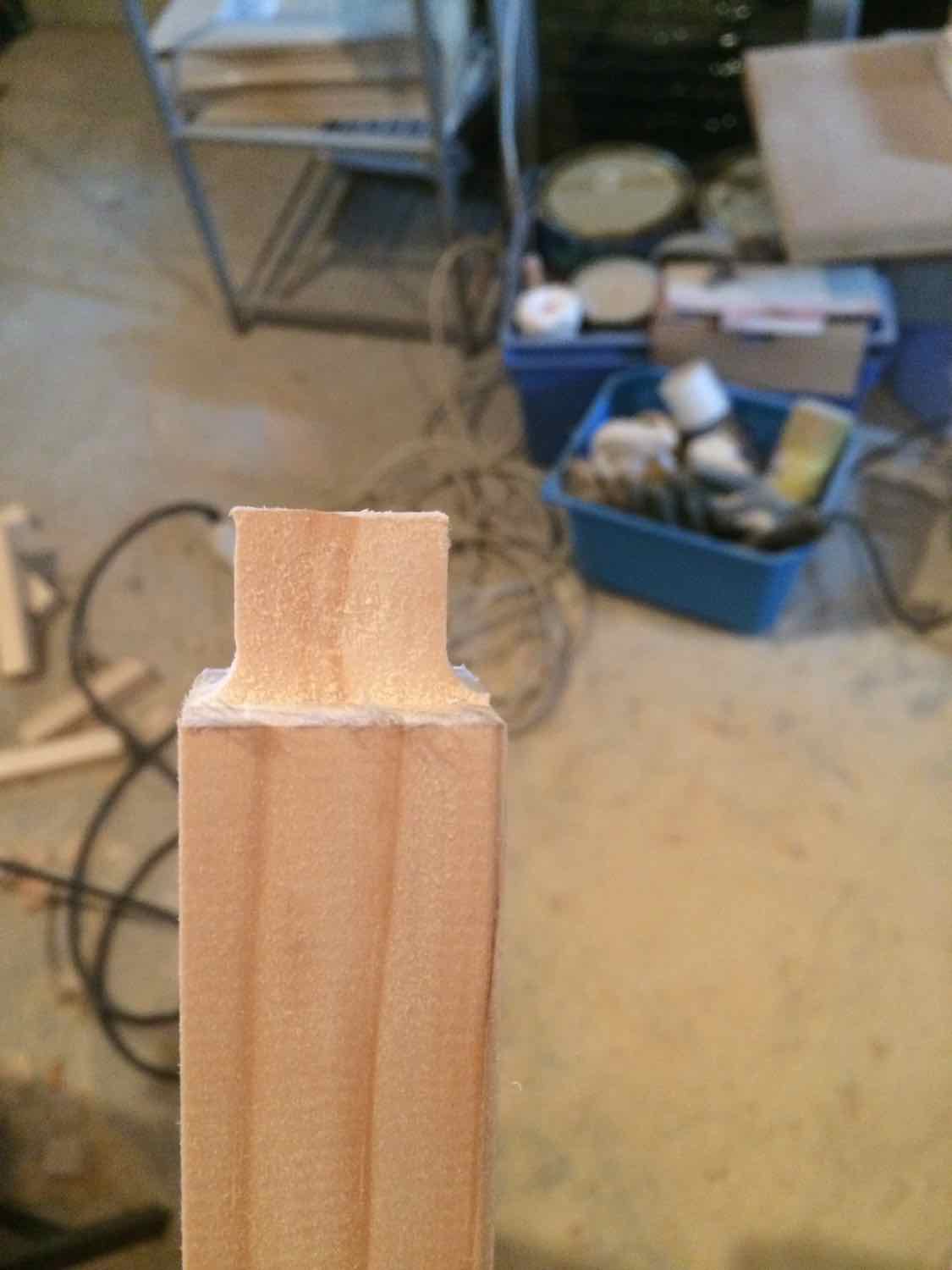

Ensuite, petit coup de ciseau à bois, je passe à la râpe pour arrondir le tenon, un petit coup de papier de verre pour la beauté du geste et....

Bon, OK, ils ne sont pas tous aussi beaux que celui-là, mais bon, assez content du résultat, vu que c'est la première fois que je fais ce genre d'assemblages.

Si vous avez un avis, un commentaire, une critique, n'hésitez-pas.

[cuistot]

pas mal du tout j'utile parfois ton système pour les tenons par contre 2 coups de scie de chaque coté pour mise à largeur cela évite de chipoter sur ce petit arrondi

[jeremiebm]

Salut Cuistot,
En fait, j'ai mis un coup de scie par côté (un pour avoir une coupe parfaitement à 90°, et de l'autre côté pour avoir la longueur voulue), avec un serre-joint qui maintient en permanence mes tasseaux ensemble.
Le détail que tu as remarqué est en fait la trace de ma frais droite plongeante : je plonge sur le côté du tasseau, de façon à réduire la largeur de 5mm de chaque côté (mon tasseau fait 30mm, et mon tenon fait 20mm, donc 5mm à enlever de chaque côté de façon à ce qu'il soit centré). J'ai éliminé cet arrondi à coup de ciseau à bois avant de passer ma râpe.
Au départ, j'ai voulu rendre carrées mes mortaises, et au ciseau à bois, j'ai fait que de la merde, donc j'ai préféré arrondir les tenons.
T'as pas une technique simple pour rendre carrées les mortaises
Parce qu'arrondir les tenons, bonjour le travail

[romrom]

Bonjour,
Pour tes mortaises, utilise ta défonceuse pour arriver au plus proche de ton trait puis équarris la mortaise avec un bédane de la largeur de ta mortaise.
Si tu n'as pas laissé beaucoup de bois (et que le bédane est affûté) ça se fait tout seul.

romain

[cuistot]

90% du collage se fait sur les joues du tenon donc je me casse pas trop la tête pour arrondir ceux ci 4 coups de ciseaux pour casser les coins. La domino de festool usine avec un jeu la mortaise pour rattraper un équerrage éventuel donc si ton arrondi n'est pas parfait ce n'est pas trop grave à mes yeux.

La solution de romrom est aussi bonne même avec un ciseau tradi 20mm dans du pin pas de soucis

[jeremiebm]

Salut,
En fait, pour mes tenons, j'ai essayé de faire du mieux possible car c'est la première fois (dans le doute).
En plus, ça me fait un entrainement pour une prochaine fois.

Aujourd'hui, j'ai fait un essai pour les panneaux (MDF 19mm) qui iront sur la structure.
Je n'en ai fait qu'un pour voir.

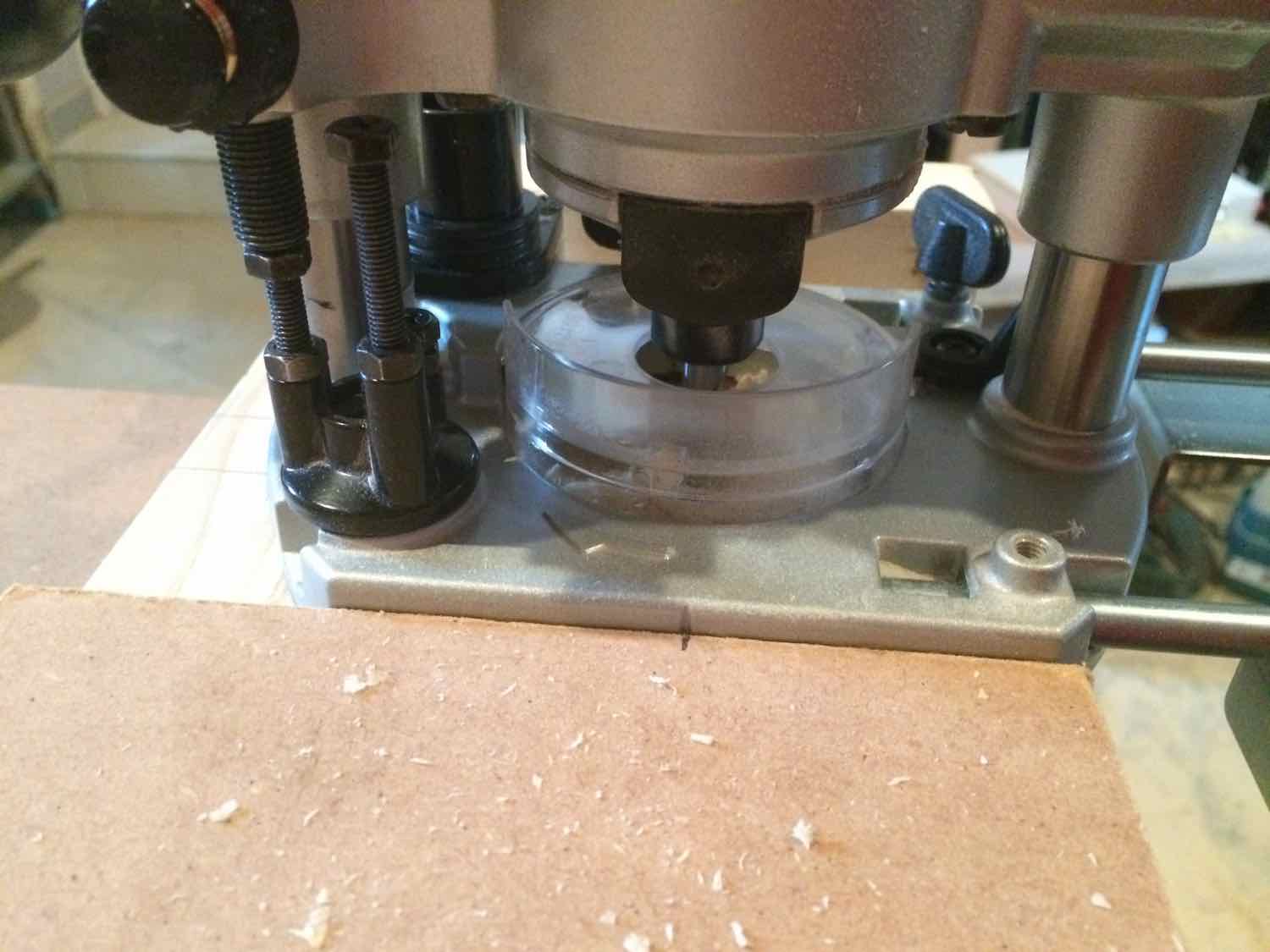

Donc mise aux côtes, 1/4 de rond à la défonceuse (c'est mon nouveau joujou, donc je l'utilise pour tout ).
Il fait 1,6mm, tout petit et discret comme les autres meubles qui composent le salon.

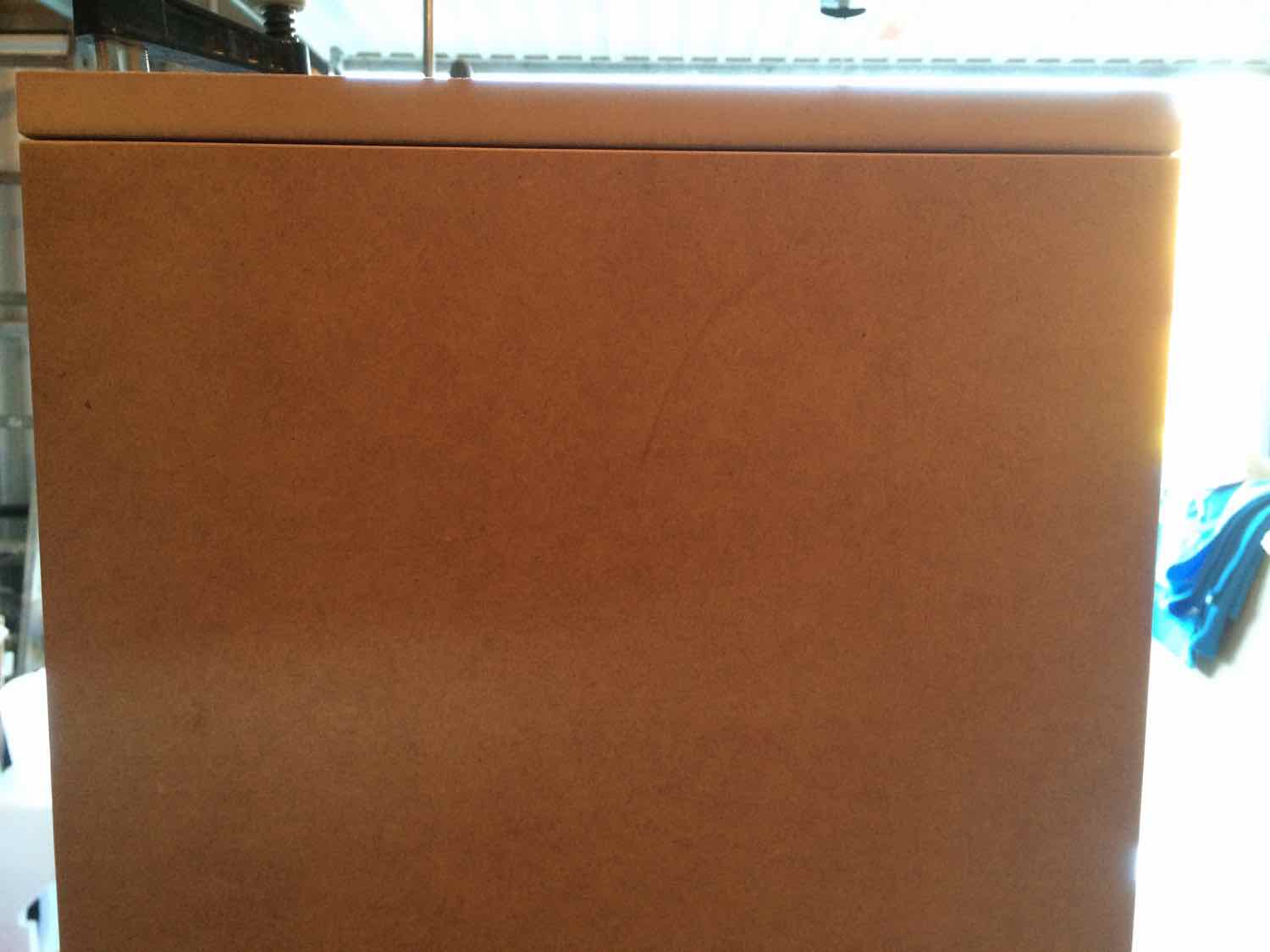

La finition est faite comme suit :

• -ponçage au 180
  -ponçage au 240
  -mouillage à l'éponge
  -ponçage au 240
  -re-mouillage à l'éponge
  -ponçage au 240
  -essuyage au chiffon
  -passage d'une première couche de fond dur (faces et chants)
  -ponçage au 240
  -passage d'une deuxième couche de fond dur (faces et chants)

Ce soir, la deuxième couche de fond dur est en train de sécher. J'utilise le fond dur de chez Blanchon, le Préplast, sur les conseils du commercial de la marque (je revends les produits Blanchon). Et vu comme la deuxième couche a eût du mal à pénétrer, il a l'air de remplir son rôle (rôle du fond dur : sevrer le MDF de son alcoolisme ).
Les produits Blanchon ne sont pas faciles à trouver, mais ils sont souvent de très bonne qualité (pas mal de menuisiers autour de chez moi ne travaillent qu'avec ça en finition, huile ou verni).
Demain (ou plus tard), je peindrais le MDF, ou plutôt je vais le vernir, toujours avec du Blanchon, leur nouveau verni opaque Océanic gris clair, on verra ce que donne du verni à la place de la peinture. Pour finir, je passerai une ou deux couches de vitrificateur ultra mat (et devinez quoi, ça sera du Blanchon, le vitrificateur environnement).

A+ pour un prochain épisode (peut-être pas demain, on fait la fête à 25 chez moi, donc on verra l'état !)

[jeremiebm]

salut à tous,

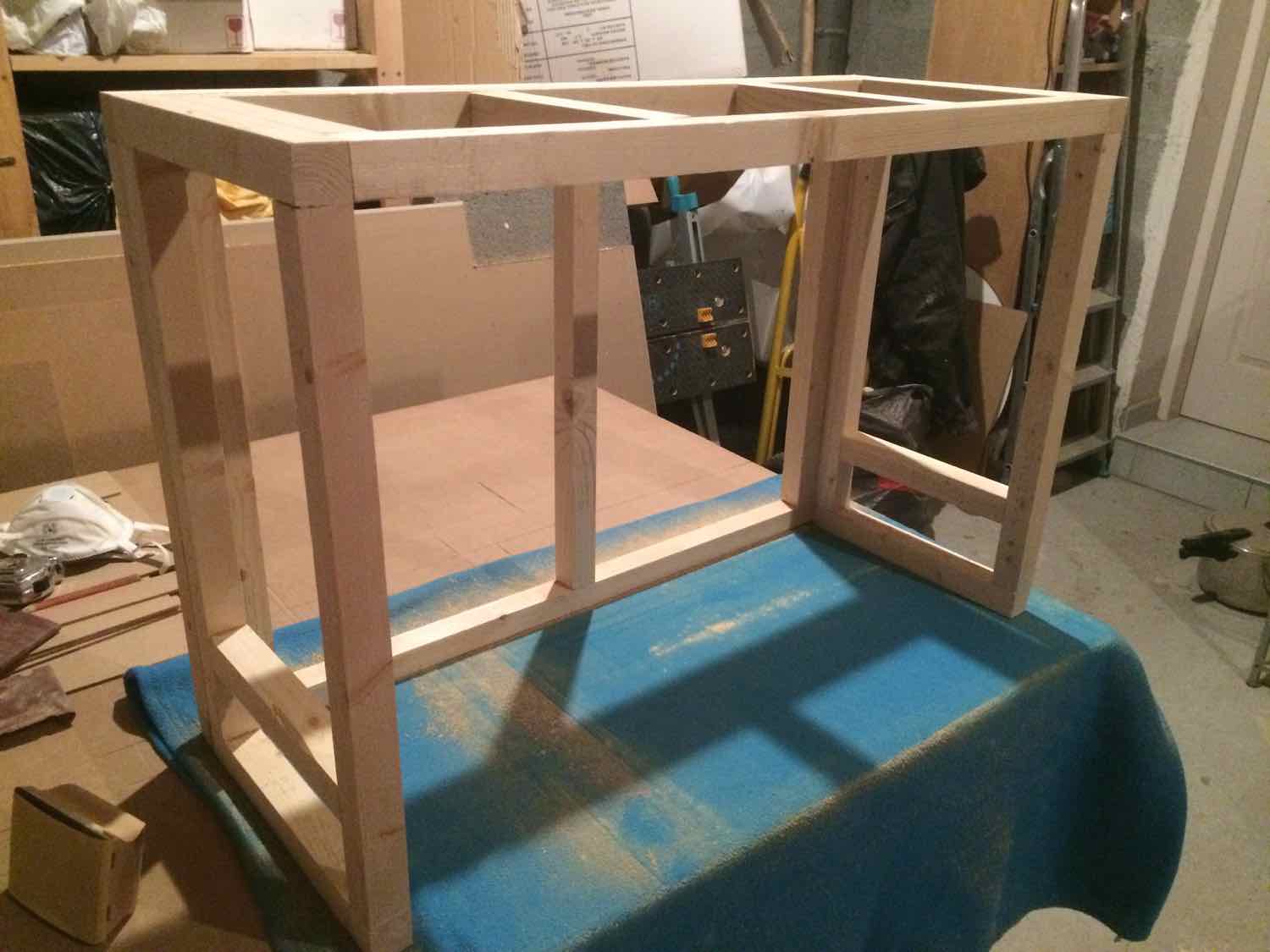

depuis mon dernier post, mon projet a bien avancé. J'ai fini ma structure en tasseaux, et ça donne ça:

Autour, viendront des panneaux MDF décrits plus haut.
Tout est en tenons mortaises (les parties gauche, droite, haut et fond sont tenues entre elles par lamellos et vis).

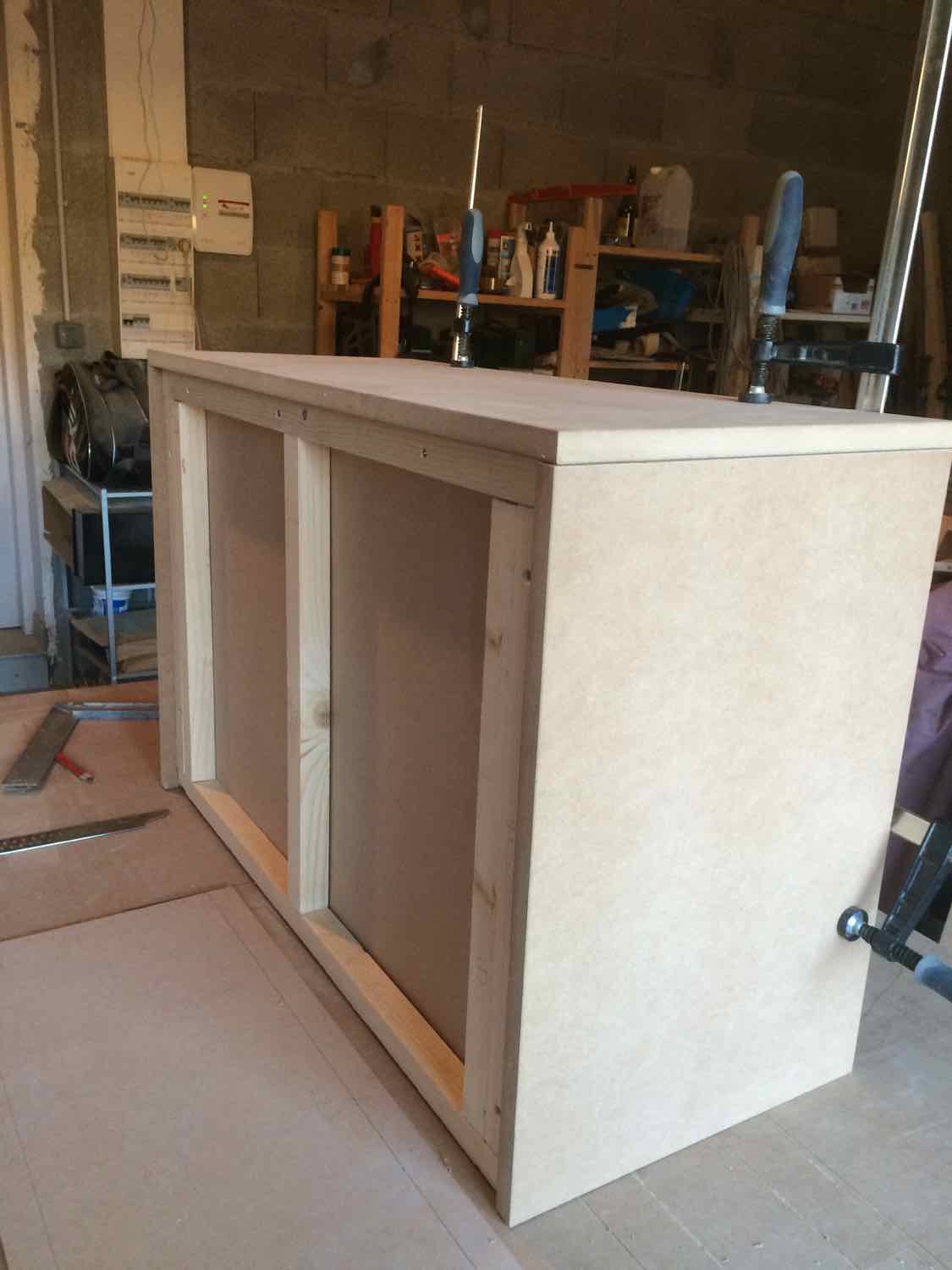

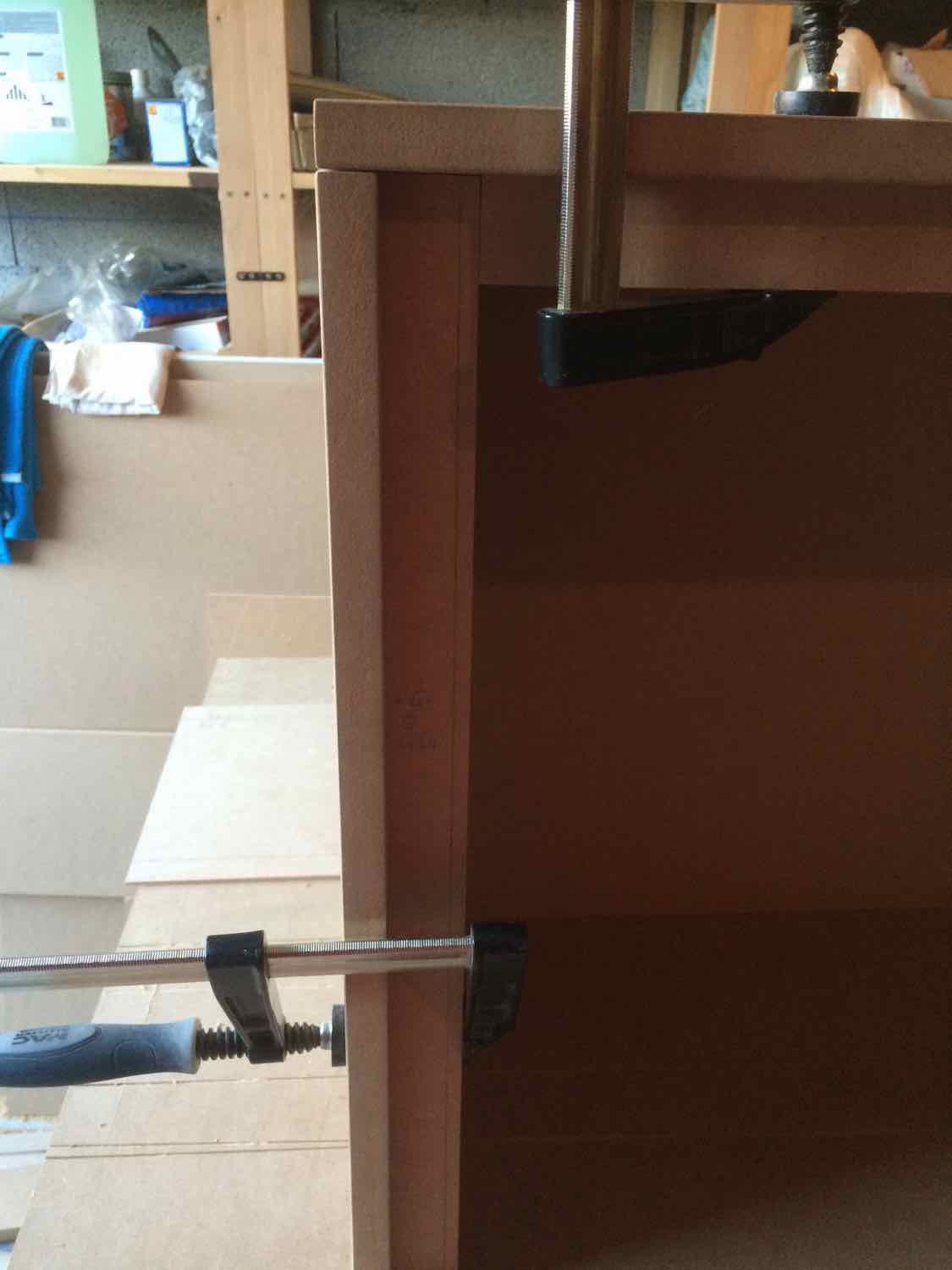

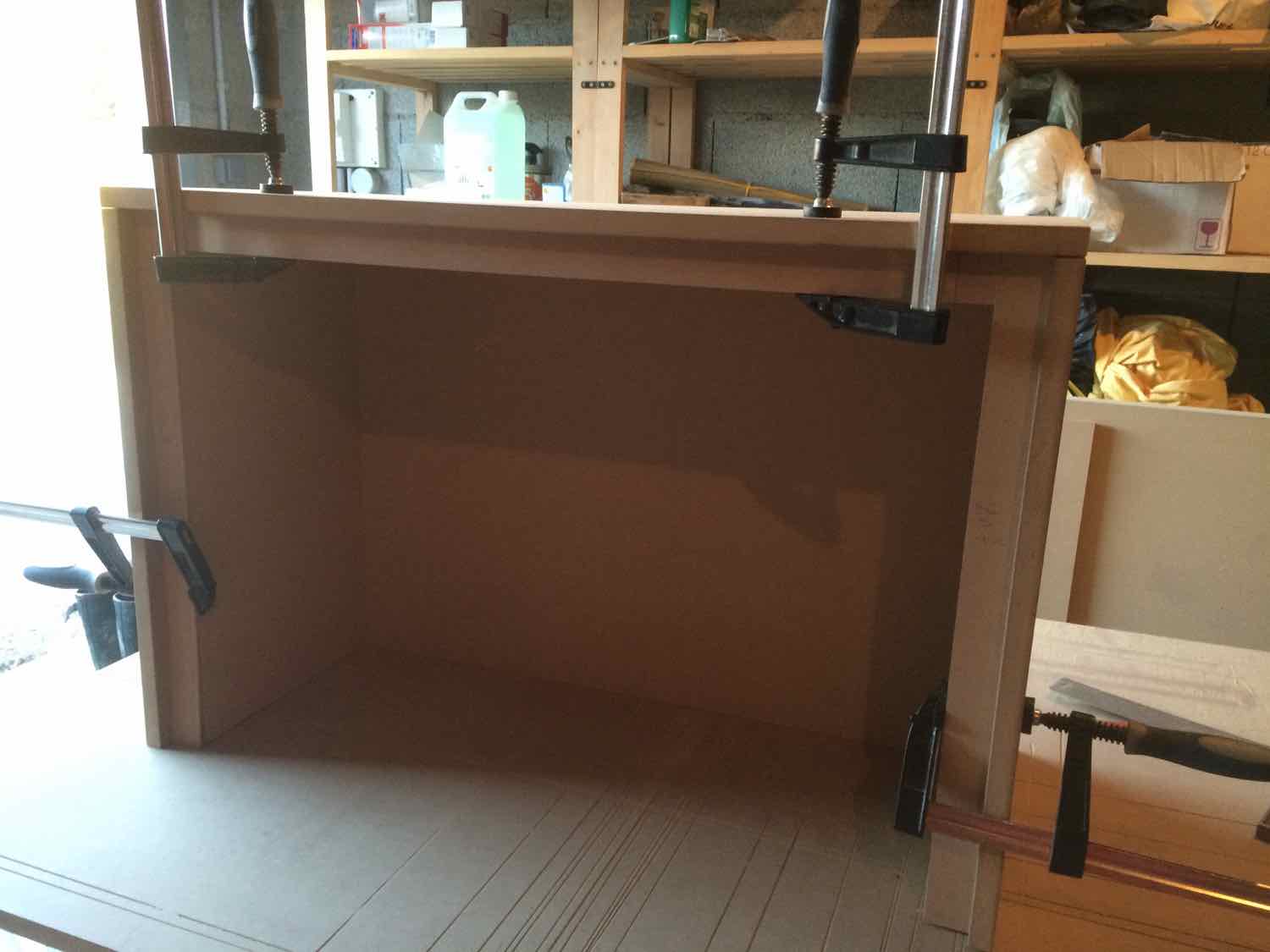

J'ai découpé tous mes panneaux MDF, j'ai fait un montage à blanc, et voilà le résultat:

Allez, passage en mode finition des panneaux, tayooooooooooo!

[ludo_b]

Salut,
Alors tu en es ou de ce joli meuble?
Il sera fermé?

[jeremiebm]

Salut Ludo,
Depuis mon dernier post, j'ai pas mal avancé sur la finition des panneaux, mais le résultat ne me plait pas encore.
Je crois que le verni opaque n'était pas une très bonne idée, et le rendu n'est pas terrible, même après 5 couches (traces du rouleau dû aux superpositions, fini pas bien lisse à cause du rouleau).
Je crois que je vais y mettre un grand coup de grain 180 et repartir sur une peinture (faut que je trouve un pistolet pour ça, je suis en pleine recherche, si tu as une idée).
De plus, je n'ai plus trop de temps à y consacrer depuis début janvier (gros coup de bourre au boulot, 10 à 12h par jour en ce moment, donc les week end sont plutôt consacrés à ma petite famille, et au repos).
Mais rien n'est perdu, les températures remontent dans mon garage, donc je vais pouvoir m'y remettre, le coup de bourre est passé en plus.

La suite bientôt donc, et merci pour l'intérêt que tu portes à mon projet!
