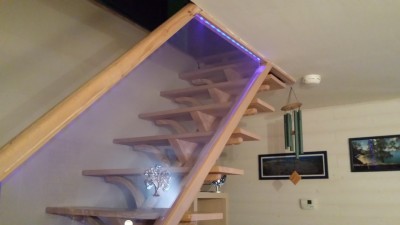

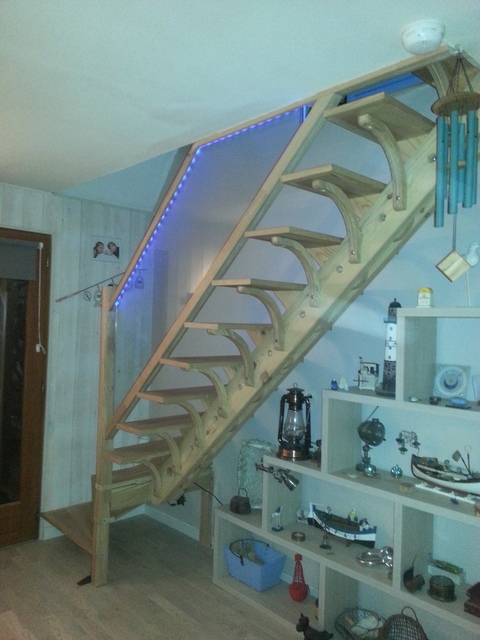

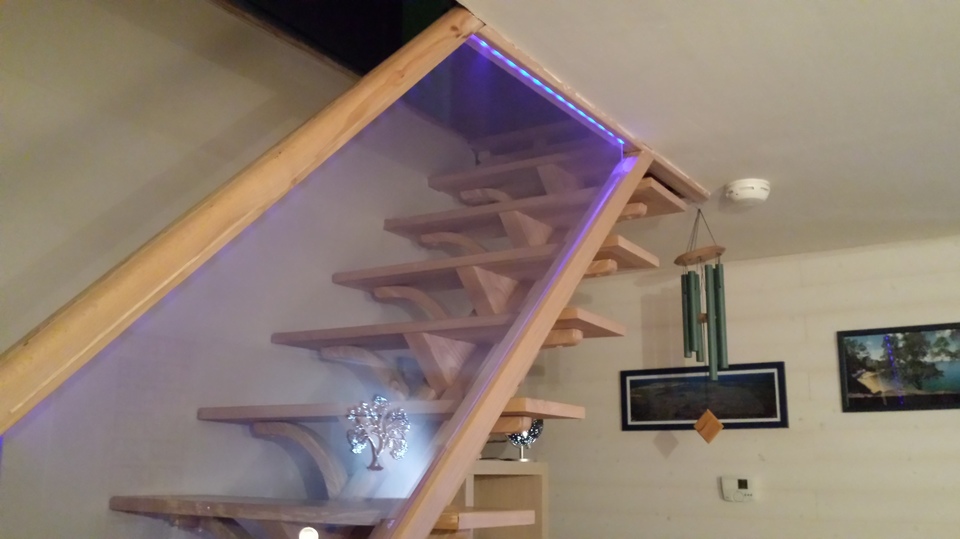

Escalier en hêtre

[Rascal]

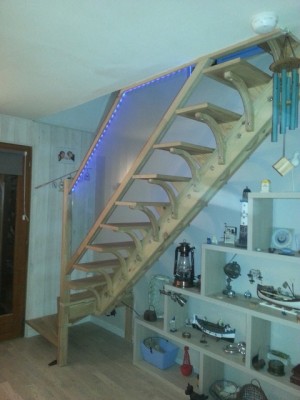

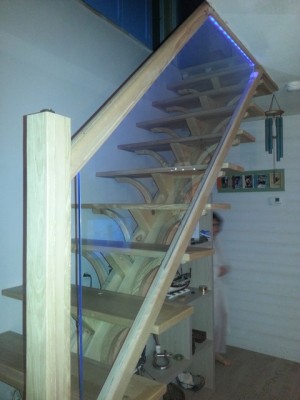

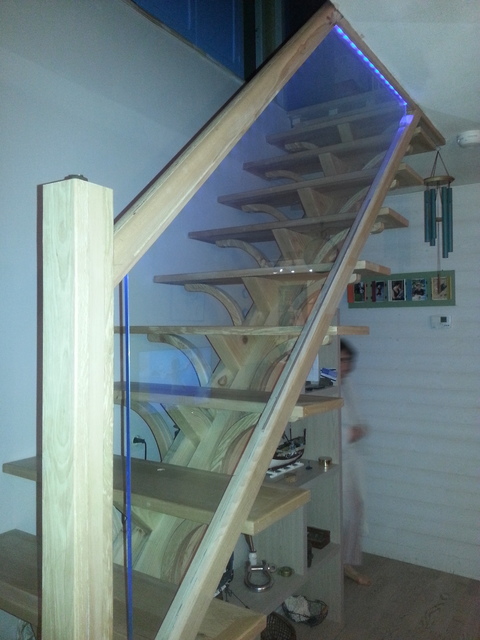

avec garde-corps en verre rétro-éclairé.....

[Rascal]

Pardonnez moi je ne me suis pas présenté......
je suis artisan menuisier auto-didacte, de formation forestière....

Rascal, pour vous servir!!

[KC62]

Bonjour Rascal,

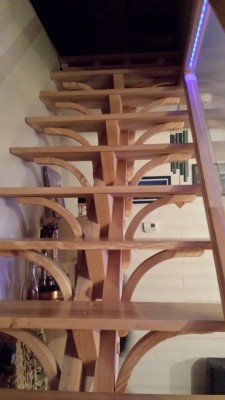

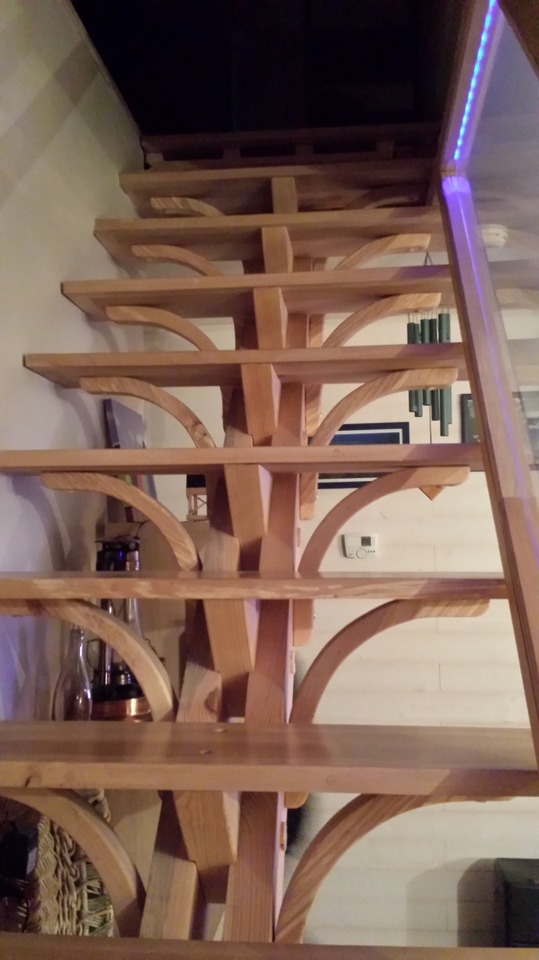

Très joli, j'aime beaucoup le coté "Arbre". Tu as d'autre photo, par exemple du dessous des marches stp ?

Rémi.

[Rascal]

tous les trous ont été bouchés avec des bouchons en hêtres ( faits a l'opinel)!

[Romain L]

Bravo,

J'aime beaucoup les supports de marche avec les arceaux.

Peux tu nous en dire un peu plus sur le bois utilisé ?

[Rascal]

Pour les limons: 2 8*200 en pin qualité "charpente", séché puis rabotés
Pour les marches: du hêtre qualité "emballage", trié, raboté,......

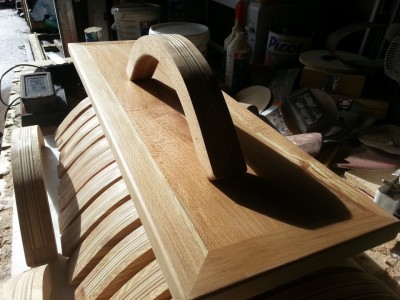

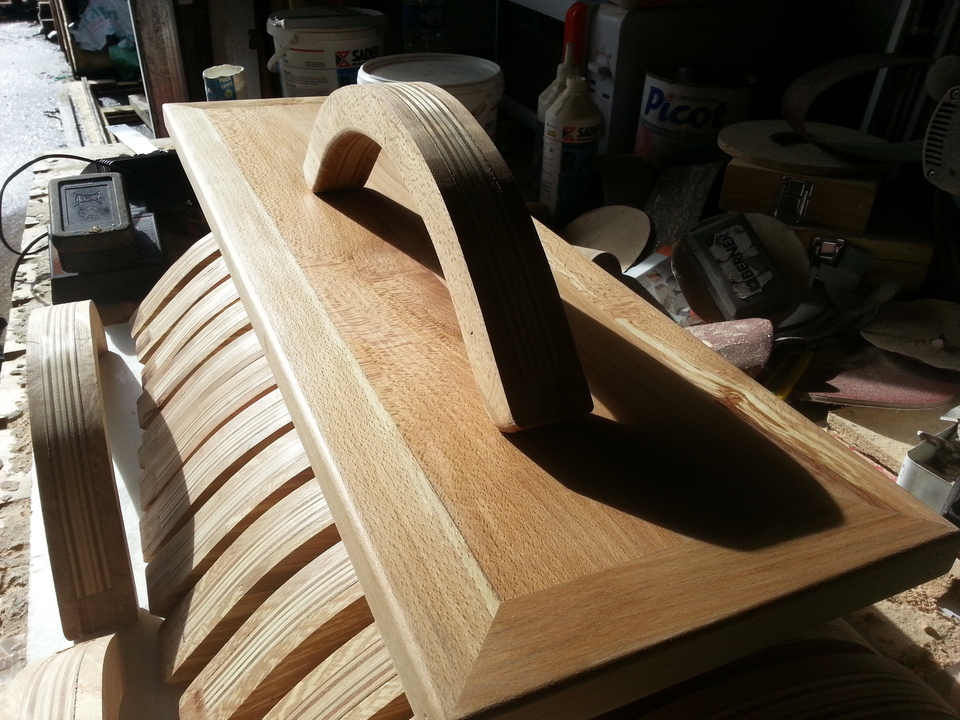

les "faux" cintres sont en contreplaqué de 22mm avec un placage hêtre de 10mm

huilage de l'ensemble!

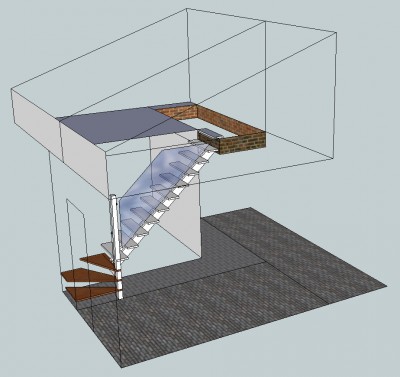

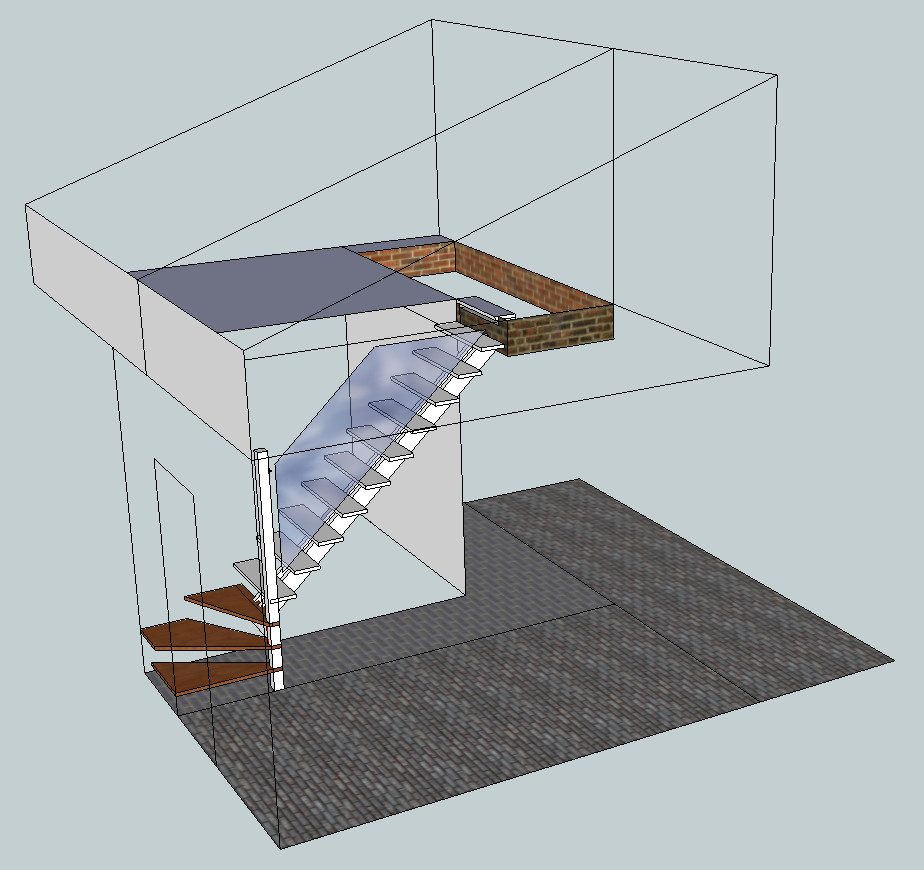

Les plans ont été réalisés sous sketchup..... et tout est rentré pile poil à 1cm près ( donc presque pile poil!!)

[Rascal]

et en revoyant les plans......

j'ai bien fais d'acheter un bouquin sur l'utilisation de sketchup........

Mais si quelqu'un désire des plans plus détaillés pour un escalier de ce type, n'hésitez pas a me contacter

Projetfinal1.skp

(167.91 Kio) Téléchargé 151 fois

[KC62]

Rascar,

je ne cache pas être très intéressé pas ton escalier. je dois en faire un de 4 marches pour l'extérieur.

Le projet est (grâce à toi) enfin dans ma tête. Car jusque la je ne trouvais pas de truc qui me plaisait.
Il me reste une question en suspend.
Quelle est l'épaisseur de tes marches ? car mes doutes se portent sur la flexion de la marche dans le temps ... (Malgré les faux cintres).

[Rascal]

Bonjour!

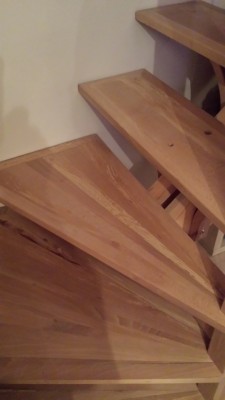

Les marches font 27 mm d'épaisseur pour 240 mm de foulée.

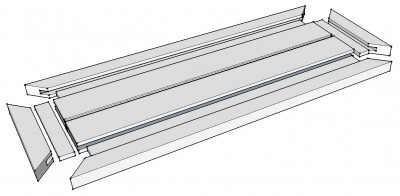

Elles sont constituées deux lames de 80 mm assemblée par collage ( toupillage en dent de scie au préalable), et d'un encadrement de 40 mm assemblé par fausses-languettes en CP de 9 mm.

si tu veux je peux t'envoyer un plan d'assemblage des marches

[KC62]

Rascal.

Oui je suis preneur (avec grand plaisir). Merci beaucoup pour ton partage ...

Mon projet étant à l'extérieur, le CP ne pourra, il me semble, pas être utilisé ... je pensais utilisé du mélèze ...

[Rascal]

Voila!

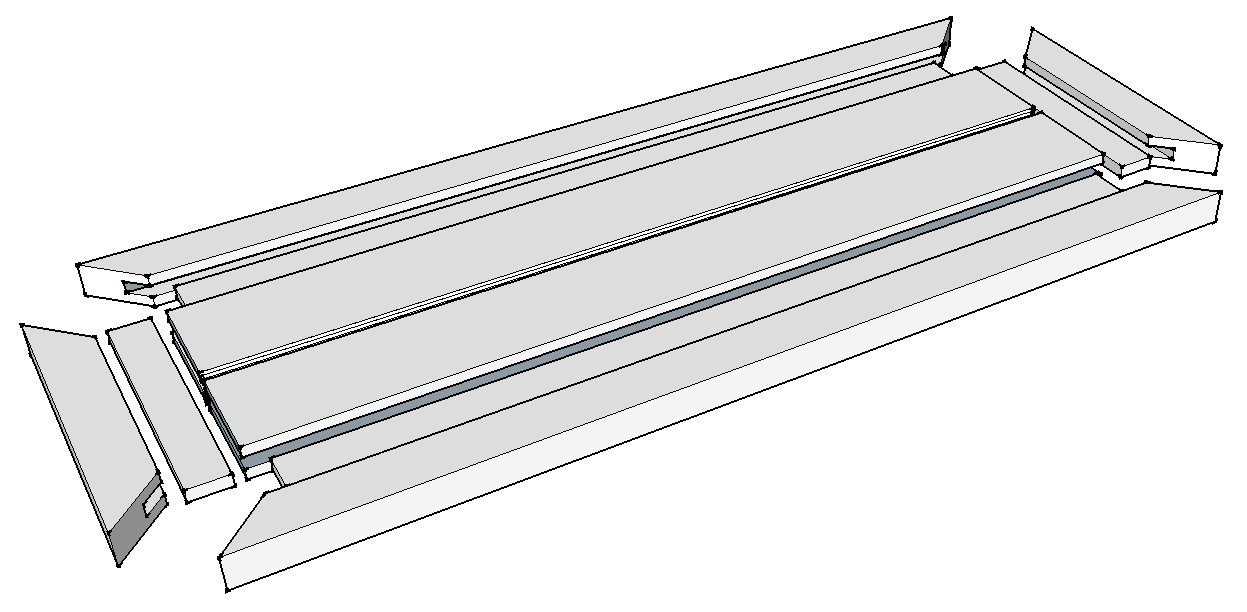

Marches Escalier (éclaté).skp

(192 Kio) Téléchargé 99 fois

Mais comme ton projet est en extérieur..... Je pense que l'encadrement avec les coupes d'onglets n'est pas adapté pour toi...

peux tu m'en dire un peu plus? Peut être qu'a deux (ou plusieurs!!! ( même si deux c'est déjà plusieurs......) on pourra trouver une solution qui te convienne!

[KC62]

Bonjour Rascal,

désolé pour le retard; beaucoup de travail et peu de menuiserie ...
Je suis en train de réaliser une agrandissement de ma maison. Ce dernier a son seuil d'entrée situé à environ 80 CM du sol (de mémoire). je ferais une photo dés que possible, je vérifierais mes mesures et publierais le plan SK.
Pour les marches, j'ai d'abord pensé à des marches d'une pièce. Mais je me suis dit que si elle vrillé, j'étais foutu. Du coup, ma dernière réflexion se porte sur un assemblage de 3 planches de 9 cm de largeur. histoire d'inverser les fibres.
Par ailleurs j'ai aussi pensé à réaliser les rainures pour ne pas se retrouver avec une marche hyper glissante à la moindre goutte d'eau ...

[Rascal]

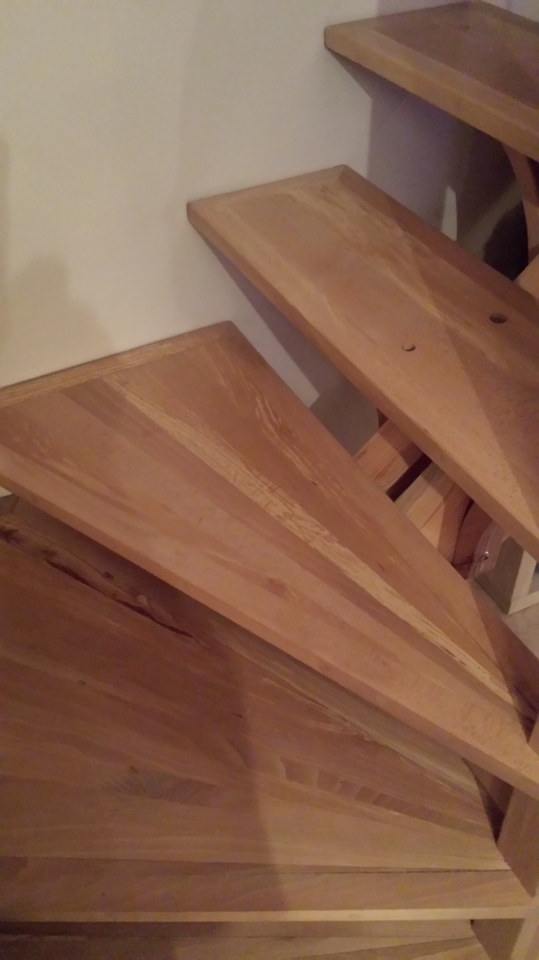

De nouvelles photos....

[KC62]

Bonjour,

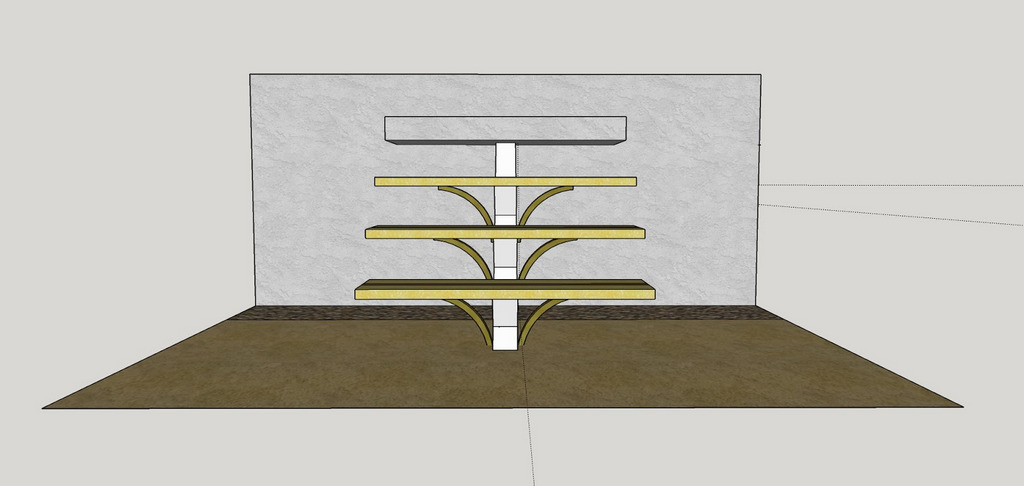

j'ai (enfin) pu faire un premier plan. bon il est faux. Mes marches sont pas égales et la première est dans le sol ...
mais ça donne une idée ...
https://drive.google.com/file/d/0B_Ivkb ... sp=sharing

et le fichier Sketchup ici:
https://drive.google.com/file/d/0B_Ivkb ... sp=sharing

KC62

[Rascal]

Ca a l'air pas mal çà.....

en quoi puis je t'être utile?

[KC62]

Bonjour,
tu as déjà répondu à beaucoup de question je dois dire. Mais il m'en reste une (ou deux).

Pour les marches, je pensais faire un collage Mélèze / Sipo / Mélèze. j'ai dans l'idée que le sipo permettra de renforcer la marche. Ce collage sera réalisé avec des biscottes et une colle spécial "extérieur". Penses-tu que cela tiendra dans le temps ?
je crains aussi que la marche soit hyper glissante à la première goutte d'eau... j'ai pensé à faire des rainures mais c'est pas très esthétique ... as-tu une idée la dessus ?

PS : je dis tu mais toutes les idées de tout le monde sont évidemment les bienvenus ...

[KC62]

Bonjour,

Je reposte aujourd'hui car en terminant le dessin, il me reste 2 questions :
- Comment puis-je gérer la première marche, les arceaux finissent dans le sol. Si je l'ai fait plus petit, ca sera moins efficace pour éviter que la marche plonge....
Ma 2 eme est question est encore sur la marche qui plonge. Je prévois un épaisseur de marche de 3 Cm avec au milieu un bon plus costaud avec le fil dans l'autre sens. pour rigidifier ...

Qu'en pensez-vous ?
https://drive.google.com/file/d/0B_Ivkb ... sp=sharing

Par avance merci de vos retours. ils me sont précieux.

Rascal, Si tu estimes qu'il est préférable que j'ouvre un nouveau poste. je le ferais sans soucis ...
