Réglage fin pour guide butée FE-FS/OF 1000 FESTOOL (résolu)

[Schmu]

Bonjour et Meilleurs Voeux pour 2015 .

Une bonne âme pourrait elle m'expliquer comment s'utilise la butée Festool https://www.festool.be/FR/Products/Acce ... FS-OF-1000
avec une défonceuse OF 1010?



Merci d'avance

[corsaire]

La documentation de la défonceuse semble en indiquer l'utilisation aux points 6.7 b) et en 6.8.
Au cas où cela te suffise ne sachant pas si tu l'avais vu ...
Par contre pour une utilisation plus "opérationnelle", attendre une réponse d'un vrai utilisateur car moi je ne l'ai pas encore en ma possession.
Cordialement

[Schmu]

Merci pour le message.

Je pense avoir bien regardé la doc de la défonceuse, mais je ne vois pas d'explication sur la façon de monter ce guide qu'il ne faut pas confondre avec ce bras angulaire https://www.festool.be/FR/Products/Acce ... ants-WA-OF

J'ai également cherché sur le net, mais sans succès...

[corsaire]

Effectivement, c'est une grosse erreur de ma part.
Désolé.
Et comme je n'ai pas encore acheté la défonceuse (en réflexion sur le type à acheter, car j'en ai déjà une bon marché) je n'ai pas tilté sur cette confusion possible.

[eila]

Bonjour,
Ce réglage fin de guide parallèle pour défonceuse, se monte sur une des deux barres de 8mm du guide pour défonceuse Festool of1010 ou sur la petite défonceuse Mafell. IL ne pourra pas se monter sur une autre machine si certaines cotes ne sont pas respectée, comme la distance pour sa vis fixation sur le dessus de la semelle.
Ca se fixe à l'opposé du guide // à la place d'une vis de serrage d'une des deux barres.On serre sur la barre de 8mm par la vis noire du dessus, celle visible sur la photo.On règle au 1/10mm en faisant varier la molette verte,ça coulisse dans une lumière dessus, puis une fois ajusté, on visse les autres blocages autour de la semelle.
a+
eila

[Schmu]

OK, merci pour l'info. Nickel

[Tarif]

Quelle est la différence avec ça?

https://www.festool.fr/Produits/Accesso ... OF-1000-KF

[Schmu]

Quelle est la différence avec ça?
https://www.festool.fr/Produits/Accesso ... OF-1000-KF

Celle-là est pour le guide latéral comme sur la photo du lien.

Celle qui me posait problème est pour utiliser avec le guide sur rail https://www.festool.be/FR/Products/Acce ... FS-OF-1000 . En fait elle pourrait fonctionner également avec le guide latéral à condition de faire soi-même ses barres rondes d'une plus grande longueur. La défonceuse est positionnée entre le guide et la butée, ce qui limite la distance guide latéral - fraise, vu que la barre doit dépasser de part et d'autre de la défonceuse. Pas gênant pour l'utilisation avec le rail, par contre avec le guide latéral...

Si c'est pas clair, je pourrai faire des photos.

[Schmu]

C'est clair. Merci.

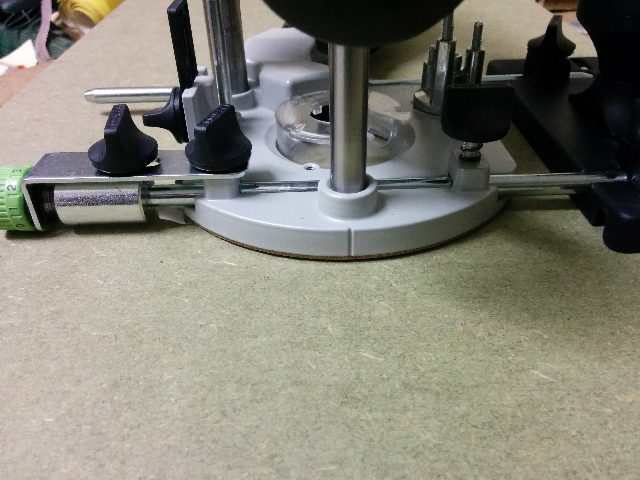

Comme elle est prête, une tite photo pour compléter les explications:

[zorg]

Pour avoir effectué le montage de la photo ci-dessus, la molette et le corps métallique dans lequel passe la tige touchent la surface d'appui et décollent légèrement le plateau de la défonceuse de la surface d'appui. il n'est plus parfaitement plan.
Cette butée est destinée à l'utilisation sur rail. La défonceuse étant alors surélevée du rail, la butée ne touche plus.

Il sont fort chez FESTOOL, pour avoir ce même service, j''ai donc été obligé d'acheter le butée micrométrique pour le guide latéral
