Première guitare électrique!

[lechourouge]

Bonjour,

voici ma première réalisation, donc pleine d'erreurs mais tellement content d'en avoir fait une par moi même!!
C'est un modèle telecaster ...en chêne, pas très académique mais je n'avais que ça sous la main en bois de récup d'une bibliothèque que j'avais démontée... En tout cas elle sonne bien et je ne compte pas m'arrêter là!
Que les vrais luthiers ne soient pas trop regardants, merci!!!

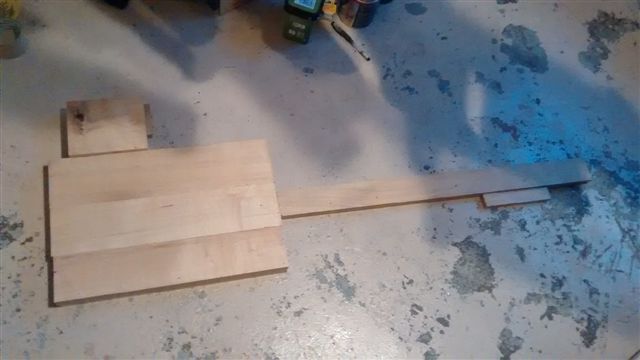

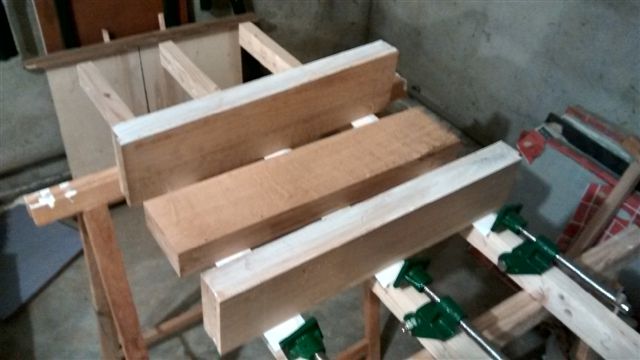

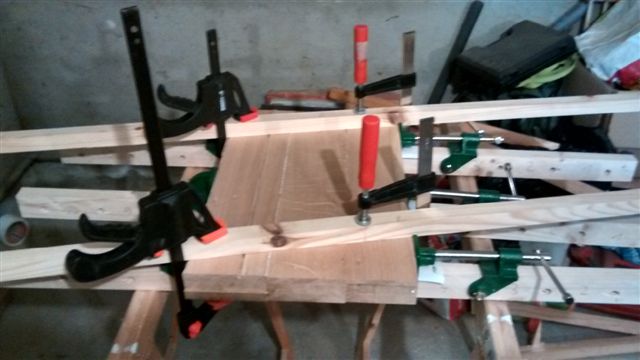

Mes 3 blocs de 3 planches collées chacun :

Avec un peu d'imagination, on voit à peu près la forme!

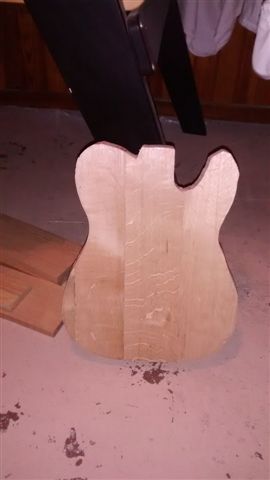

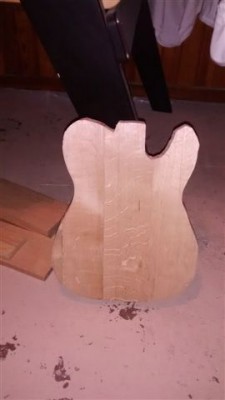

Premier découpage grossier du corps :

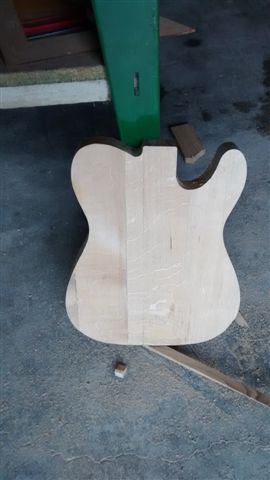

Puis plus fin, détouré au gabarit:

Découpage du manche et rainure pour le truss rod

[lechourouge]

Suite...

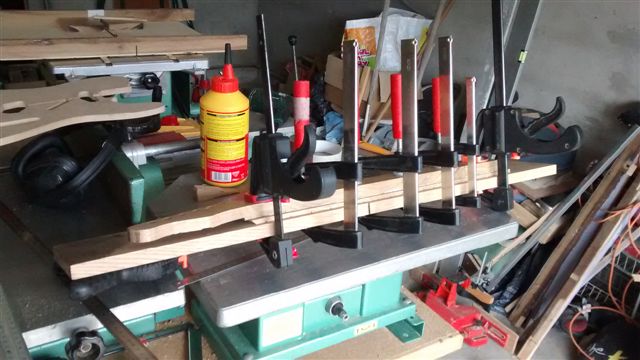

Insertion du truss rod et collage de la touche (faîte moi même en chêne également, je n'ai pas de photo de sa réalisation)

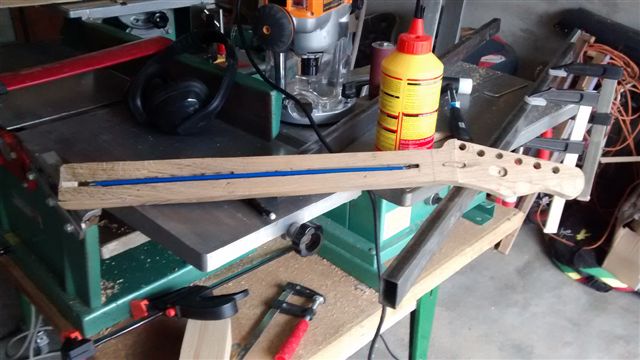

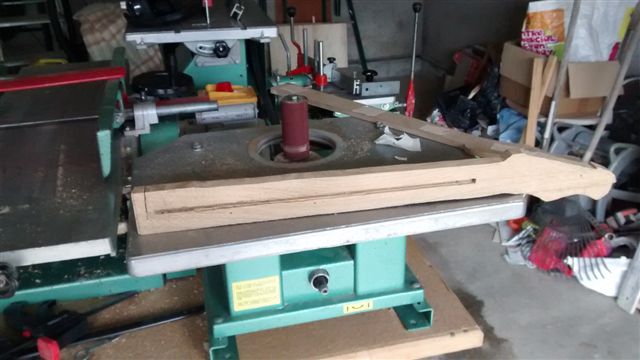

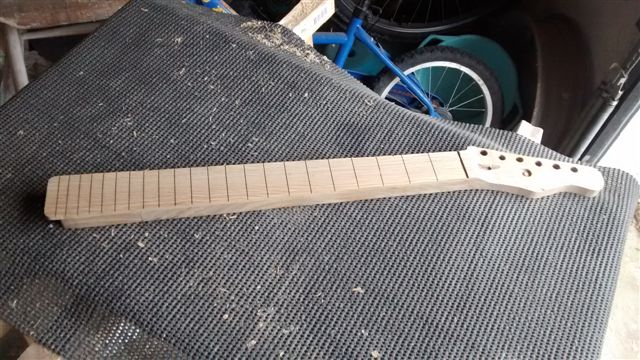

Après détourage du manche et de la touche au gabarit, et perçage un peu crado des passages de mécanique...

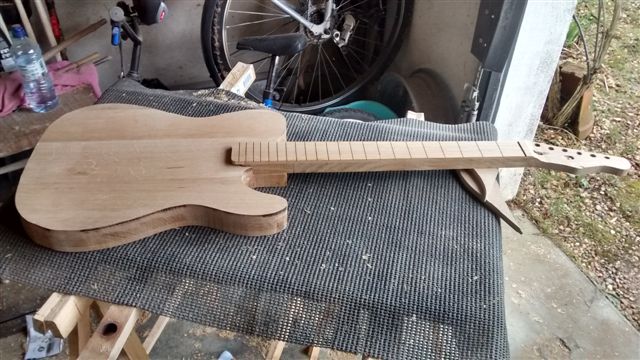

Ça prend forme!

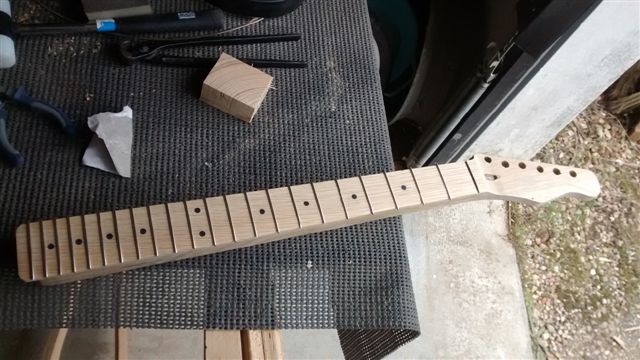

Le manche après incrustation des repères et mise en place des frettes

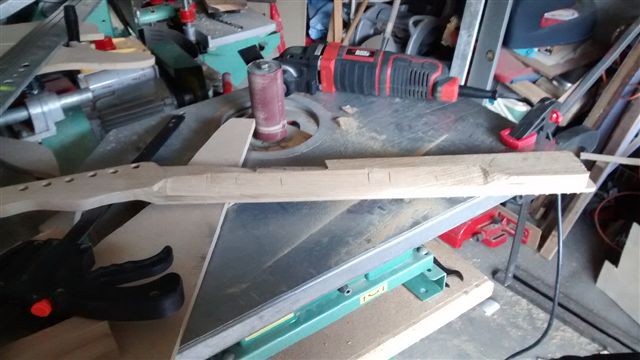

"Sculpture" de l'arrondi du manche

[lechourouge]

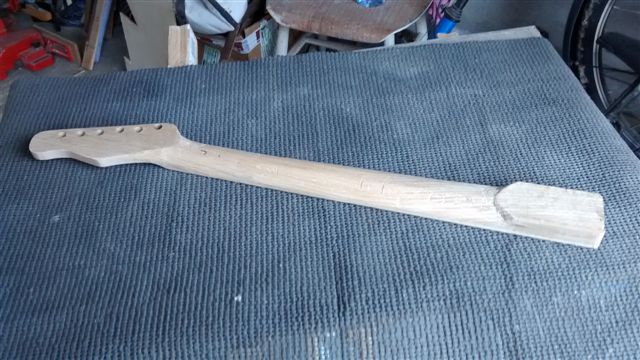

Arrondi à peu près terminé

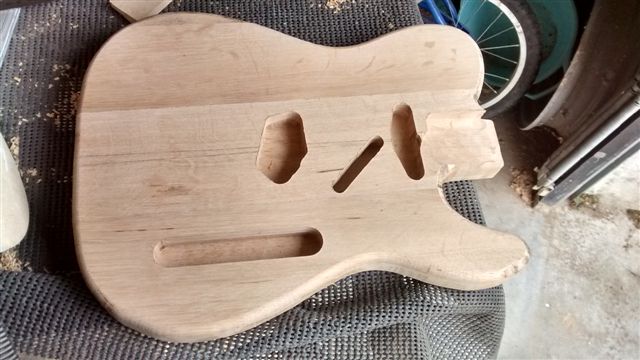

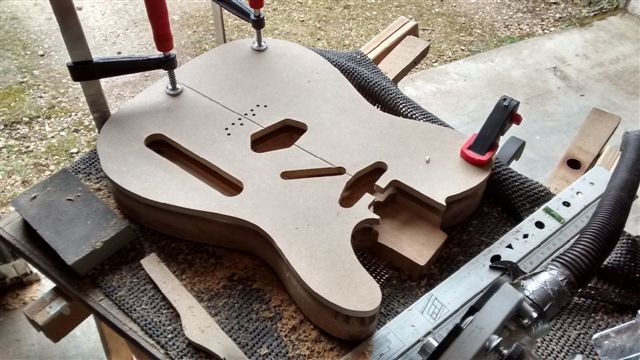

Défonçage des cavités micro au gabarit

1/4 de rond autour du corps

Premier essai brut de montage à blanc avec cache micros en papier... (au passage, en fond un superbe établi Nico)

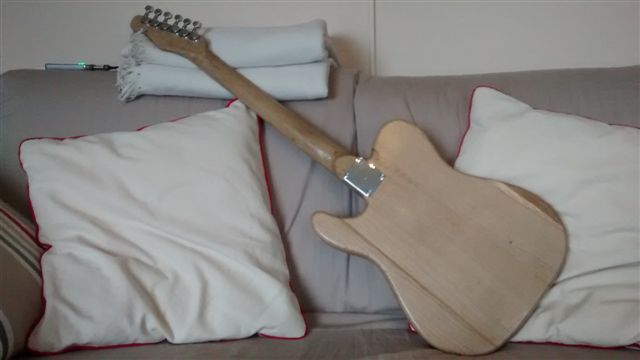

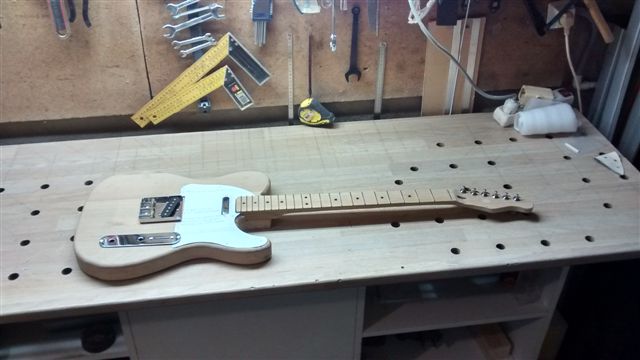

Montage brut avant finitions

[lechourouge]

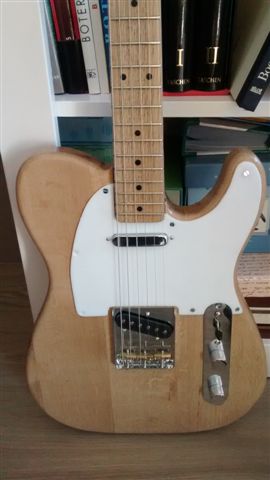

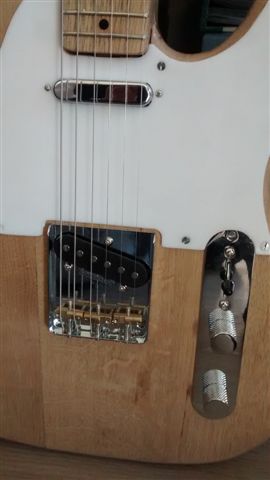

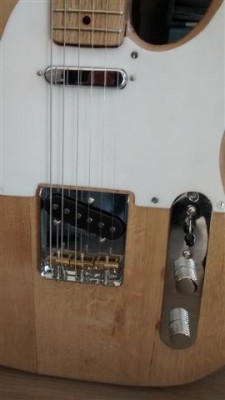

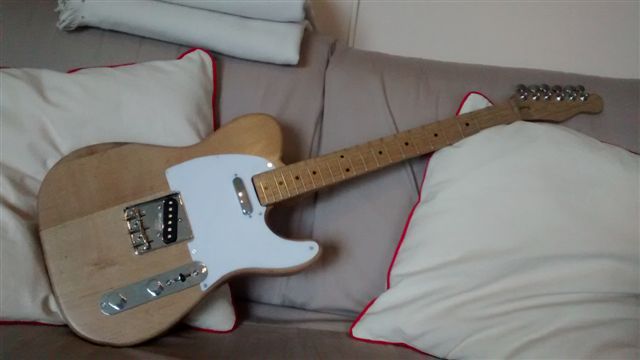

Et enfin, après finition au vitrificateur parquet!

je n'ai pas détaillé la fabrication du cache blanc, mais je l'ai fait en verre synthétique blanc de 2.5mm détouré au gabarit à la défonceuse et ponçé au 600 pour le rendre mat.

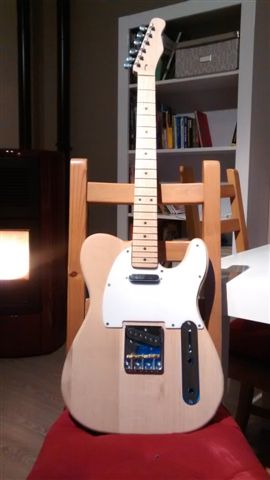

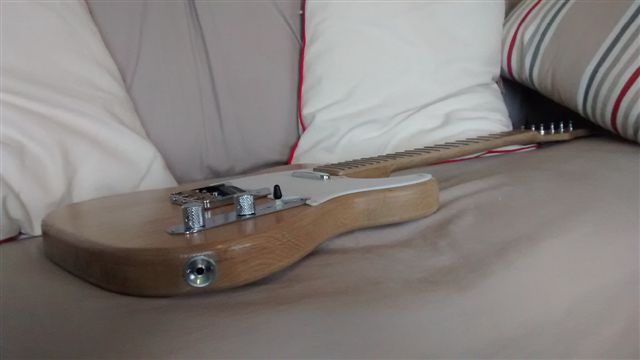

Et avec des cordes, parce que sinon c'est plutôt pas top!!

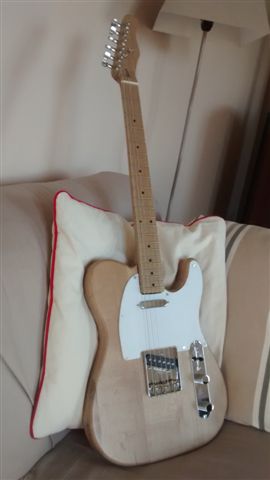

Et voilà!!
Bon, restent quelques petits réglages à faire mais c'est fini dans l'ensemble, elle est jouable et juste!!
Poids de la bête : 4kgs (bah oui, c'est du chêne!!) donc un peu lourd mais comme j'avais l'habitude des modèles Les Paul, ça me paraît normal... Mais c'est du lourd pour une telecaster!

Heureux d'avoir partagé cela avec vous et j'espère bien recommencer l'expérience, c'est magique quand on la branche pour la première fois!!

[Régine]

Quel joli travail !

[aramis]

Chouette !
Tes gabarits, tu les as conçu ou tu as trouvé des plans quelque part ?

[macbast]

Bravo pour cette réalisation.

[Schmu]

Manque plus qu'une tite vidéo avec le son de la guitare ...

[krups]

rien à ajouter si ce n'est que pour une première elle est superbe

[einnacl]

Bravo vraiment très jolie

[lechourouge]

Chouette !
Tes gabarits, tu les as conçu ou tu as trouvé des plans quelque part ?

Merci pour vos messages d'encouragement!

Un copain m'a prêté des gabarits du corps et j'ai trouvé un plan à l'échelle 1:1 pour celui du manche.

[aramis]

Ok.
Je me posai la question surtout pour le manche... j'imagine que si tu n'es pas tip top ta guitare sonnera faux

[lechourouge]

Pour le manche, il faut surtout faire attention aux écarts de frettes mais à mon avis, une précision de 0.1mm à ce niveau n'est pas nécessaire, sauf à vérifier sur un accordeur au millième de ton... Vu la largeur d'une frette, une marge de 0,5 mm me semble suffisante

Vu comme j'ai fait ça un peu expérimentalement avec des traits de frettes qui au final ne me paraissaient pas super parfaits, j'appréhendais la justesse... mais non, pas de pb de ce côté là! le principal défaut non rattrapable du manche que j'ai fait ayant un impact sur le jeu est d'être un tout petit peu trop étroit. Sinon, il me reste à limer un peu les frettes dans les aigus pour qu'aucune ne dépasse mais ça c'est du réglage...

Sinon, le plus dur est de le faire joli, mais ça si c'est raté, le jeu ne s'en ressent pas (y'a que l'amour propre qu iprend dans ce cas la!)

[aramis]

ok
En tous cas, d'après les photos, elle a pas l'air ratée esthétiquement !

[lechourouge]

Y'a quand même des loupés, genre sur l'arrondi du manche à la jointure de la tête où une bonne dose de pâte à bois a été nécessaire pour palier à mon talent de sculpteur, mais je n'ai pas insisté dessus sur les photos! J'aurais pu aussi me débrouiller pour rendre un peu plus uniforme la couleur du corps... Mais bon, comme ça, on voit bien le côté "fait maison" !

[Squirrax]

Bravo, très jolie ! Une question de novice : tu achète un kit pour "l'acastillage" de la guitarre ? Si tu en refait une, quel bois tu utilisera ? Encore bravo

[lechourouge]

Pour l'accastillage je me suis fait conseiller par un copain qui s'y connait un peu mieux que moi en pièces détachées, mais la liste des fournitures nécessaires est facilement trouvable. Mais des kits existent sinon je crois.

Si j'en refait une "académique", je me tournerai sûrement vers du frêne ou de l'aulne... Mais le chêne c'est quand même bien et original!

[Poulix]

C'est sur! le chêne c'est du lourd! Pour la fracasser sur scène il va falloir être costaud comme rocker! Bravo pour ta réalisation. +1 pour le frêne, son veinage doit rendre super sur une guitare.
