Variateur de vitesse pour défonceuse ou autres

[Antoine86]

Bonjour, si tu pouvais faire une photo de la plaque signalétique de ton moteur, ça serait parfait .

[Vulcano]

[Vulcano]

Mince c'est écrit asynchr Mot . Donc c'est pas possible ?

[Antoine86]

Avec un moteur asynchrone, pour faire varier la vitesse, il faut faire varier la fréquence (qui est de 50Hz par défaut).

Il te faut donc un variateur de vitesse monophasé pour MAS (Moteur ASynchrone), adapté à une puissance de 1100W.
Le problème c'est que des variateurs mono de cette puissance, ça risque d'être chaud à trouver... Je vais manger et je regarde ensuite .

[Gérard]

Bonjour,
Ce montage pourrait-il fonctionner avec un moteur à courant continu 230V CC à condition de brancher le moteur dans un pont de diodes ?
En effet, cela me permettrait peut-être de résoudre un problème avec ma petite scie à chantourner (cf le post ici : http://www.copaindescopeaux.fr/forum/vi ... =16&t=4132) : le variateur de vitesse ne fonctionne plus très bien (il a des ratés) et je n'arrive pas à le dépanner.
Mon moteur n'est pas un moteur universel (le stator semble être à aimants permanents) et ne fonctionne pas en courant alternatif (je viens de le tester en 12V AC) mais seulement en courant continu.

[ruly]

Bonjour à tous,

je suis pas expert en électro mais j'aime beaucoup l'idée et cela me permettra d'améliorer les performances de certain de mes outils recyclés...

Est ce que vous auriez un schéma de montage permettant de voir comment le potentiomètre, le triac et l'équipement électroportatif sont montés les uns aux autres?
Doit on ajouter un interrupteur également? Doit on chuinter l’interrupteur de l'équipement électroportatif?

Merci,
Julien

[judedouch]

Bonjour à tous,

@ruly

J'ai également utilisé les mêmes composants que ceux utilisés par Troispattes, pour installer une variation de vitesse sur une perceuse utilisée pour l'entrainement d'un mini tour et d'une ponceuse lapidaire.
Tu trouveras les documents souhaités au format PDF dans ce fil: http://www.copaindescopeaux.fr/forum/vi ... =22&t=5047

A+

JDD

[Troispattes]

Bonsoir JDD (et aux autres !)

Merci pour le renvoi vers le sujet de ton tour, je l'avais lu puis. .... impossible à retrouver !

Pascal

[ruly]

Bonjour à tous,

@ruly

J'ai également utilisé les mêmes composants que ceux utilisés par Troispattes, pour installer une variation de vitesse sur une perceuse utilisée pour l'entrainement d'un mini tour et d'une ponceuse lapidaire.
Tu trouveras les documents souhaités au format PDF dans ce fil: http://www.copaindescopeaux.fr/forum/vi ... =22&t=5047

A+

JDD

Merci JDD pour le renvoi... impressionnant ton travail...

Dernières questions:
- comment gères tu la dissipation de chaleur dans le boitier?
- quelle référence as tu utilisé pour ton boitier et le sur bouton (sur le dessus du boitier)?
- peux tu nous mettre quelques photos supplémentaires de ton boitier et du montage à l'intérieur?

Merci encore
Ruly

[judedouch]

Bonjour,

Rien de sorcier dans ce boitier

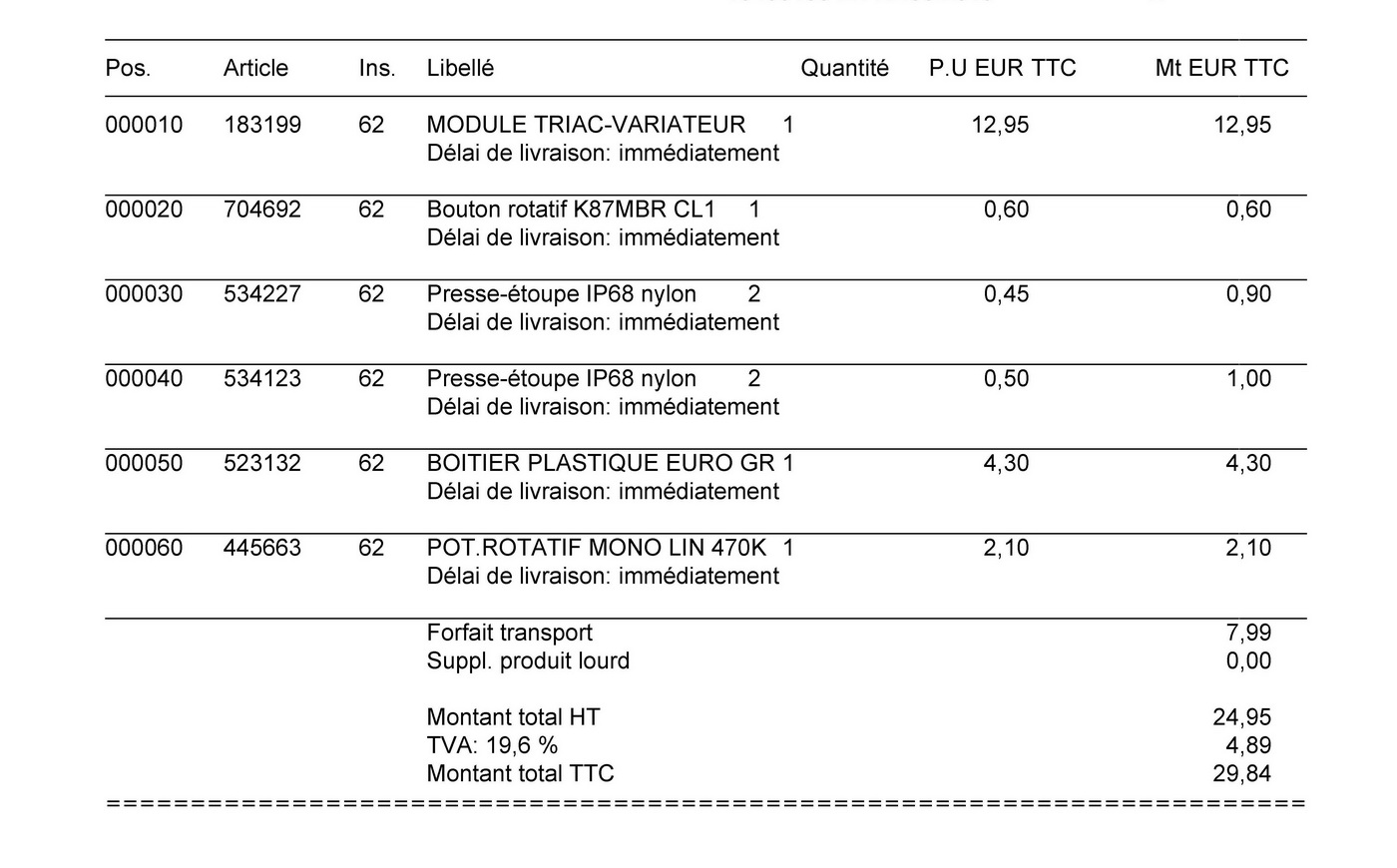

Je joins une copie des composants approvisionnés chez Conrad ( Boitier, Triac-regler, Potentiométre, Bouton pour potentiomètre, et presse- étoupe) avec les références et prix.

Je n'ai pas mis de dissipateur thermique dans cette application où le moteur avait une puissance de 750W ( Pas nécessaire de mettre un dissipateur si P < 1000W)

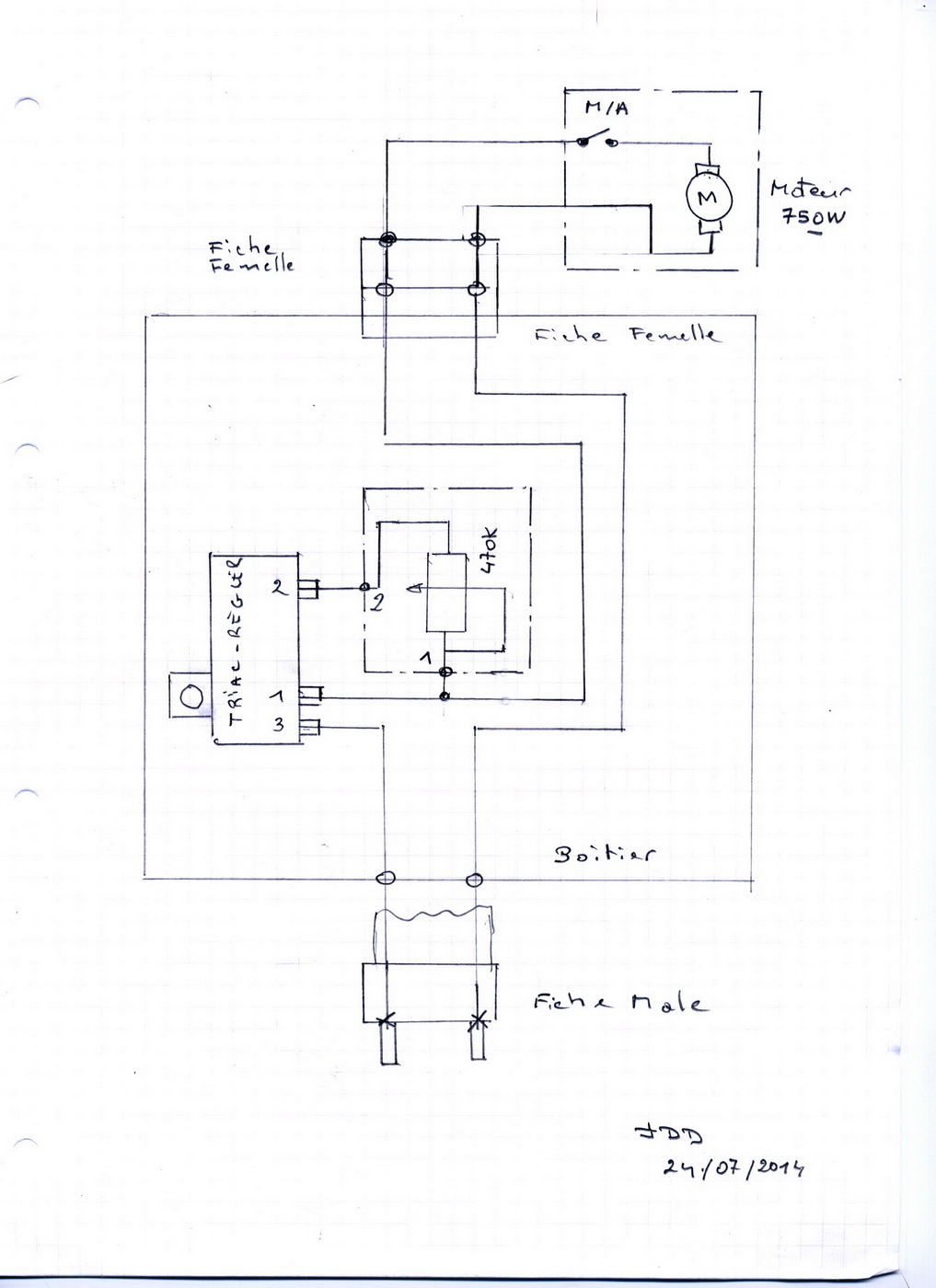

Je joint également un petit schéma vite fait ce matin à main levée

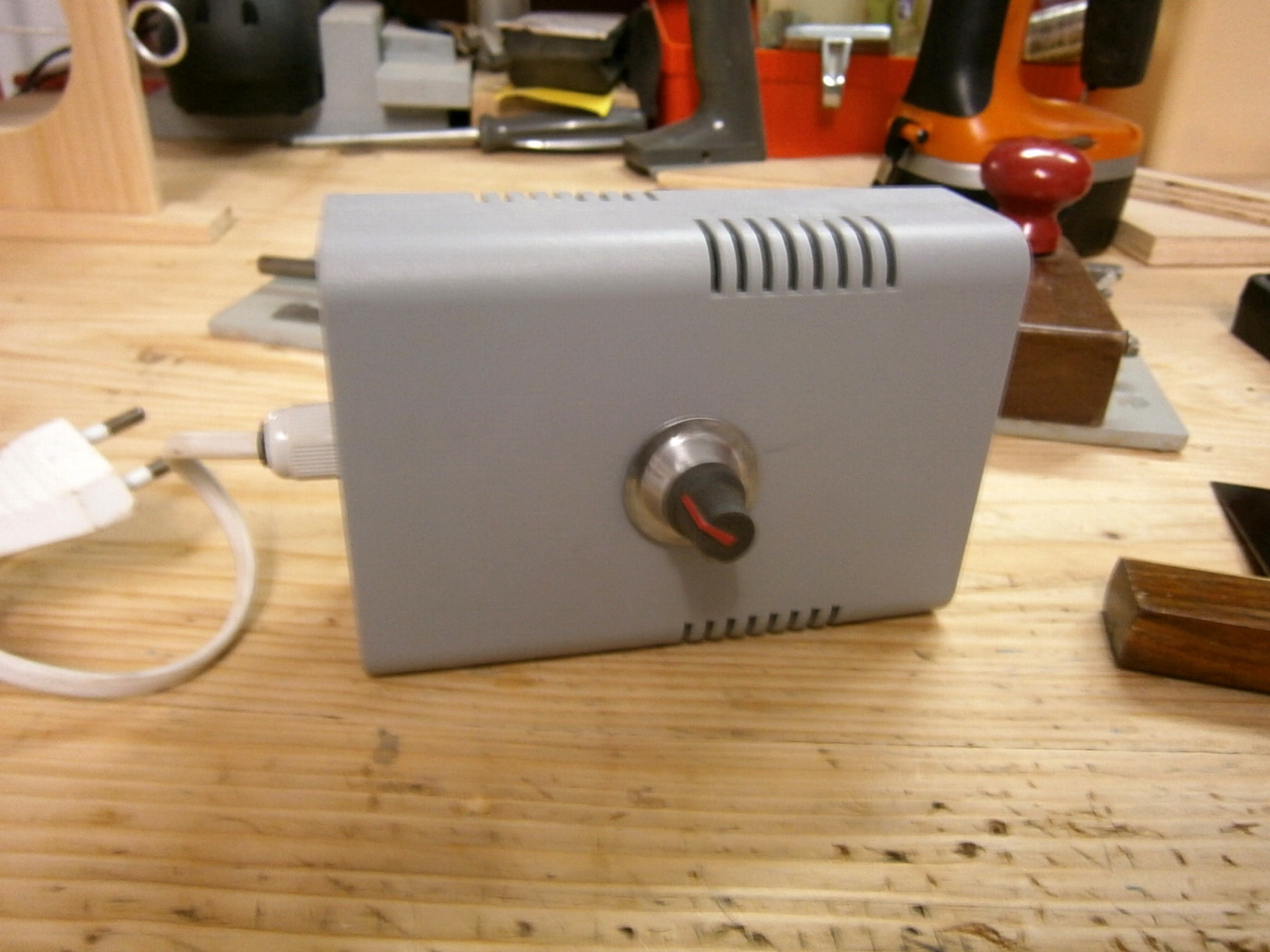

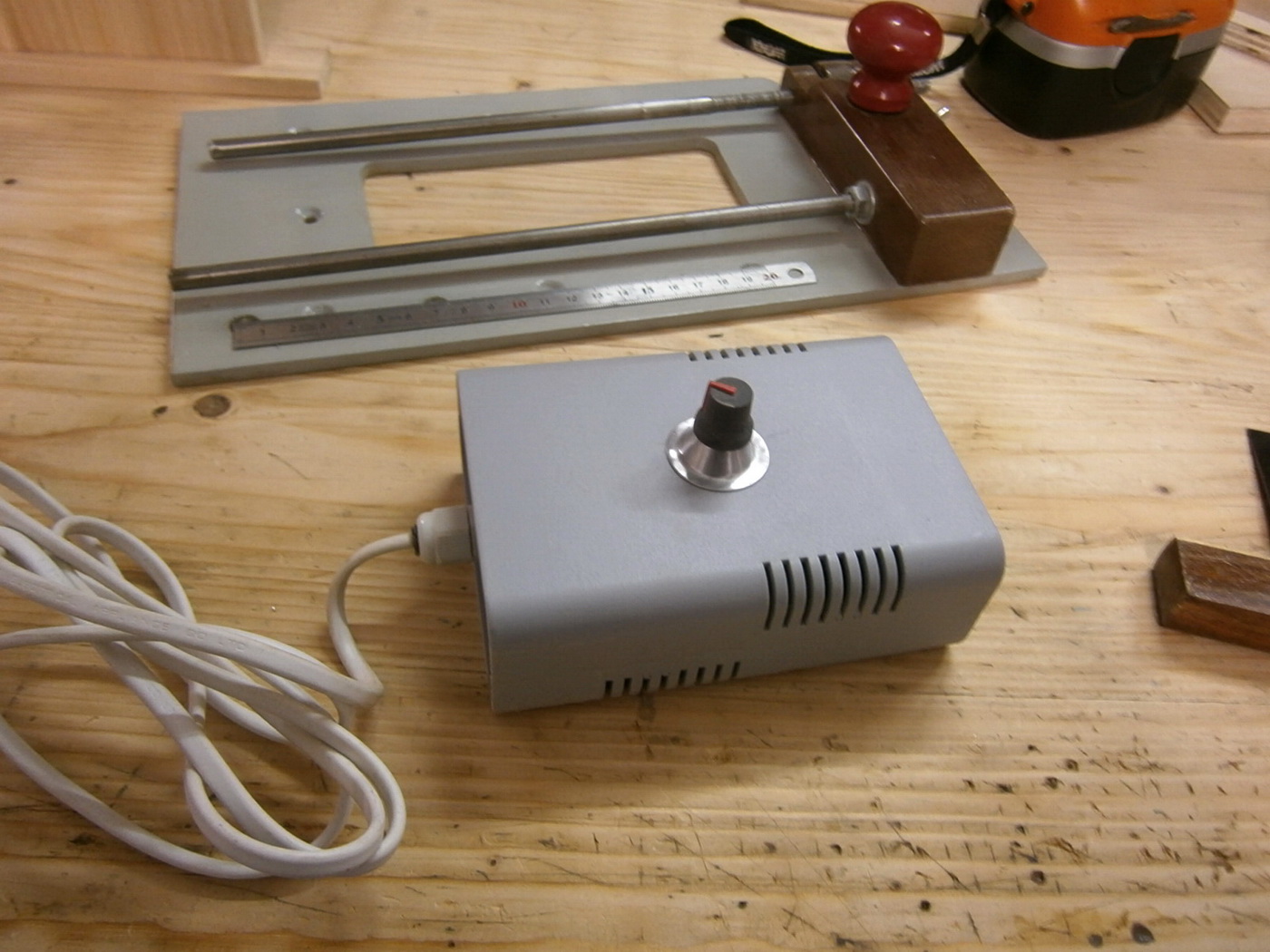

Je n'ai pas d'autres photos disponibles sur mon PC, excepté celles jointes, car je suis en vacances.

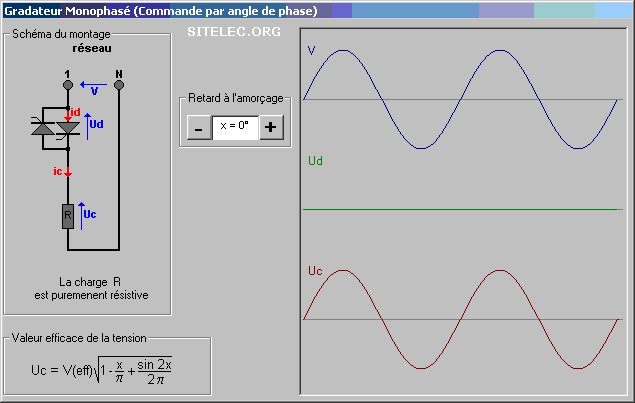

Edit : Ce variateur fonctionne comme un gradateur monophasé commandé par angle de phase à ondes pleines. (voir animation jointe. Double clic sur l'image pour voir l'animation)


JDD

Variateur_Perceuse_Conrad_TRIAC_REGLER_en.pdf

(322.77 Kio) Téléchargé 115 fois

[ruly]

Merci JDD

[xmax]

hello
je fait un gros deterrage de ce post mais j'aurai voulu connaitre l'incidence sur la puissance de ce genre de montage, est elle toujours proportionnelle a la vitesse de rotation ?

[lamouette]

Ca dépend des variateurs, plus ou moins selon la technicité du variateur.
