reproduire une forme non droite sur une planche

[bois.fayot]

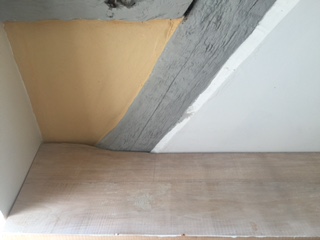

Je suis en train de rénover un veille appart et je dois poser des étagères contre un mur qui n'est absolument pas droit (rien n'est vraiment droit ni à angle droit ni horizontal ou vertical dans ce type de construction...on s'habitue .

Donc il faut que je reproduise la forme de mur sur ma planche pour la découper . j'ai essayé plusieurs techniques mais aucune n'est vraiment parfaite :

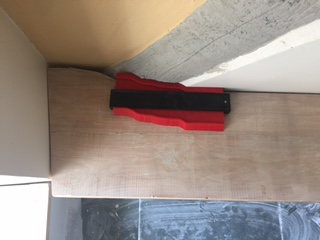

-avec un gabarit de reproduction, bien mais trop court.

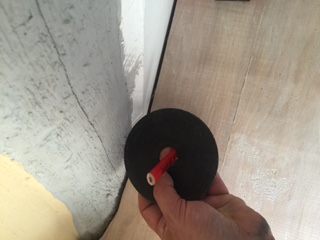

-avec un disque rond avec un crayon au centre (voir photo) pas très précis, problème dans les coins.

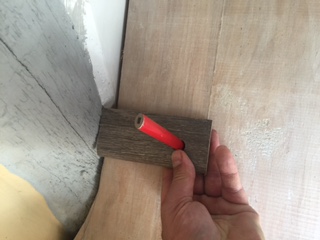

- plaque rectangulaire+ crayon (cf photo)

Bon avec le placo c'est facile tu fais a peu prés puis tu mets du map mais avec le bois il faut être très précis. Si quelqu'un a une technique je suis preneur: merci d'avance

[macbast]

Moi j'ai appris avec un morceau de bois, le crayon posé contre. Ton morceau doit avoir la dimension de ton écart le plus grand. Après le plus dur c'est de faire une découpe très précise !

[Eataine]

Faire un "patron" avec du carton...

[bois.fayot]

Avec un petit morceau de bois, c'est un peu la même technique qu'avec ma cale. Avec en plus l’idée de le couper au plus grand écart.

le patron en carton à chaque fois j'y pense, en faite c'est pas si simple à faire. Pour la découpe je la fait a la scie sauteuse la planche est pas trop épaisse (20mm env).

[JM95]

Bonjour,

La méthode que mon père m'a apprise est celle de Sébastien. On appelle cela "traîner". Il faut tout d'abord approcher la planche "droite" que l'on veut ajuster contre le mur. Il faut ensuite trouver une petite cale dont l'épaisseur est légèrement supérieure à l'écart le plus grand entre la planche et le mur. Puis on interpose la cale entre le mur et le crayon et on "traîne" en suivant le mur. On reproduit ainsi le profil du mur sur la planche. Reste à découper en suivant le trait. La scie à ruban reste idéale pour ce genre de travail si la dimension de la planche n'est pas trop imposante. Sinon la scie sauteuse peut le faire. Avec un peu de soin la planche ainsi découpée épouse parfaitement tous les défauts du mur.

[macbast]

... On appelle cela "traîner"....

Nous on disait "tabletter"

[bois.fayot]

bon si tout le monde confirme c'est bien comme cela qu'il faut faire. J'ai pu qu' a m'appliquer..............

[dumace]

bon si tout le monde confirme c'est bien comme cela qu'il faut faire. J'ai pu qu' a m'appliquer..............

Le top du top c'est de le faire avec un compa muni d'une bulle de niveau (comme pour faire les assemblages maison en rondin)
ça permet de tableter !

Methode infaillible

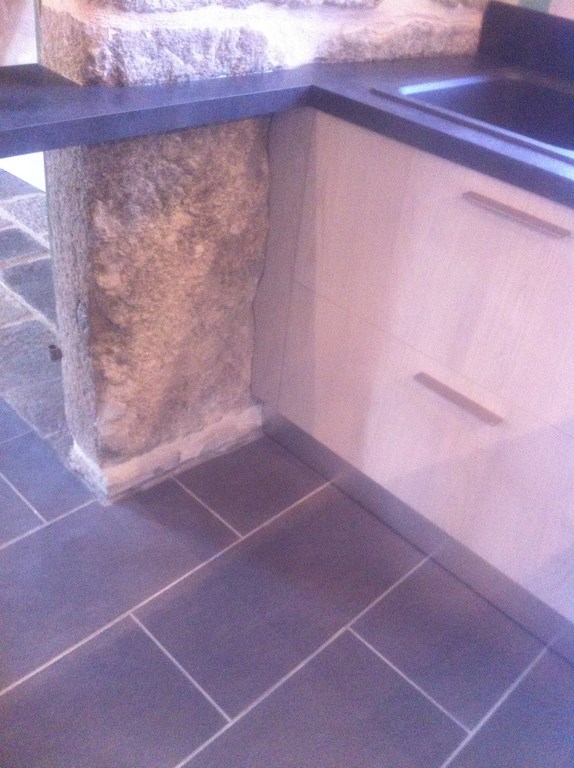

Exemple Sur mur en pierre

[JM95]

C'est un beau pays la Haute- Loire ! N'est-ce pas Sébastien ? J'ai un cousin qui habite Langeac ! Et lorsque l'humeur n'est pas à menuiser, on peut aller pêcher la truite ou cueillir des champignons !

[macbast]

C'est un beau pays la Haute- Loire ! N'est-ce pas Sébastien ? J'ai un cousin qui habite Langeac ! Et lorsque l'humeur n'est pas à menuiser, on peut aller pêcher la truite ou cueillir des champignons !

Ma femme est du coin... Effectivement c'est un beau pays. Oublie pas de t'annoncer si tu passes par ici...

[pascalm]

Bonsoir,
Pour aller plus loin, y a-t-il une technique particulière pour de grands déplacements (grand rayon de courbure) ?
A part découper le travail par parties ?
Merci,
Pascal

[davidoffo]

il me semblait avoir lu un truc sur le forum pour l'ajustement de tablettes ou de bati de fenetre me souviens plus... C'était avec une rondelle, on mettait le crayon dans le trou de la rondelle et on suivait le contour du mur pour reproduire les irrégularité...

[stephane1971]

Bonjour

il me semblait avoir lu un truc sur le forum pour l'ajustement de tablettes ou de bati de fenetre me souviens plus... C'était avec une rondelle, on mettait le crayon dans le trou de la rondelle et on suivait le contour du mur pour reproduire les irrégularité...

il me semble que cette méthode est sur la 2°photo

Je vais peut être dire un bêtise, il ne serait pas possible de prendre un photo et la mettre dans un fichier sur ordi a la bonne dimension avec un logiciel approprié, imprimé ce patron puis couper?

Stéphane

[egtegt]

Je vais peut être dire un bêtise, il ne serait pas possible de prendre un photo et la mettre dans un fichier sur ordi a la bonne dimension avec un logiciel approprié, imprimé ce patron puis couper?

C'est une bonne idée, mais il faut juste faire attention aux erreurs de parallaxe. Vu que tu ne peux pas mettre ton appareil photo exactement le long du mur, la forme va être légèrement déformée. Mais ça devrait être minime si tu te places suffisamment haut.

Sinon il y a l'objectif nikkor PC-E qui permet de corriger la perspective ... mais il vaut 2000 €

[Claude31]

Bonjour,

Le plus simple et le plus cher est d'utiliser un scanner 3D!

[Claude31]

Bonjour,

Le plus simple et le plus cher est d'utiliser un scanner 3D!
Ok je sors

[stephane1971]

Bonjour

Sinon il y a l'objectif nikkor PC-E qui permet de corriger la perspective ... mais il vaut 2000 €

La pour le coup je ne connais pas du tout,par contre une autre piste serait la solution du film dans lequel tu fais un moulage au plâtre puis ensuite tu te sers du moule pour couper ton lambris ,parquet,etc....

Le top du top c'est de le faire avec un compa muni d'une bulle de niveau (comme pour faire les assemblages maison en rondin)ça permet de tableter

@Dumace, tu aurais un petite photo de cet appareil qui m'est totalement inconnu mais qui a l'air terriblement efficace ?

Bonne journée

Stéphane
