Projet lit-mezzanine [Débutant]

[fred7524]

Bonsoir,

je suis à la recherche de quelques conseils concernant la réalisation de ce projet, notamment concernant la définition de l'échelle de la mezzanine.
Je suis aussi preneur des critiques concernant la structure: je suis aidé en cela que le lit-mezzanine s’insérerait dans le renfoncement d'une chambre, donc les 4 montants en chêne seraient vissés (tire-fond à priori). Je comptais faire l'ensemble: montant, traverse, haut de rambarde en carrelet de 700x700 mm chêne.

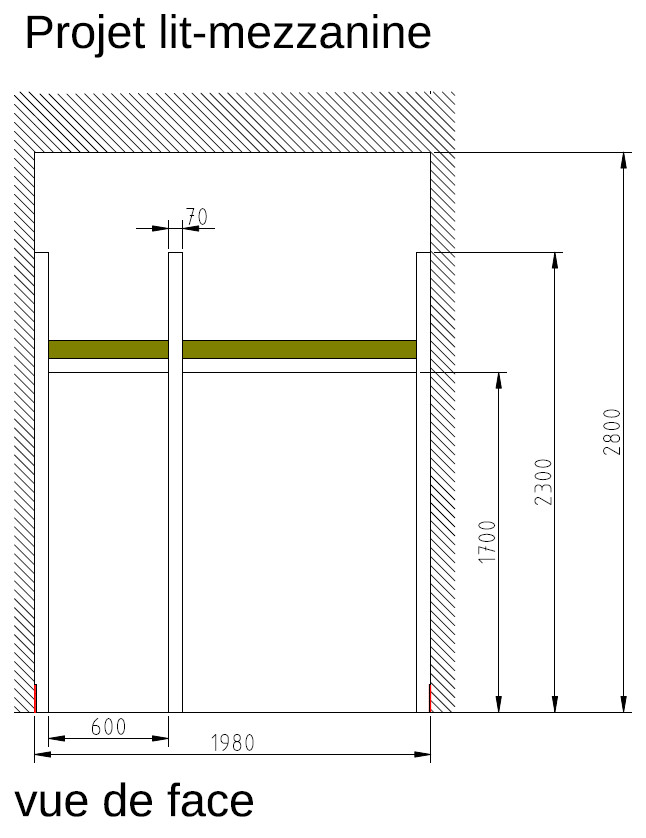

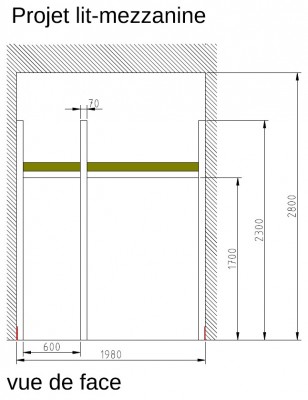

Le dessins n'est pas encore très fidèle mais ce sont les mesures exacts (la profondeur de la structure fait 1500 mm), je découvre aussi le dess-duss pour définir l'ensemble du projet.
Mais je coince complètement sur ce qui me paraissait le plus simple: l'échelle....
Je pense qu'une échelle droite reste le plus simple à réaliser, mais je n'ai pas envie de mettre de côté la sécurité du petit singe de 7 ans qui va de faire un plaisir de la gravir
Si quelques uns ou unes aviez des conseils, je suis preneur.
Bonne soirée
Fred

projet-lit-mezzanine.pdf

(21.14 Kio) Téléchargé 48 fois

[Eataine]

Bonjour.

Pour un projet un peu semblable (lit au dessus du bureau, sommier à 1,60m, j'ai fait une échelle type meunier. Moins raide qu'une échelle droite, avec des marches plutôt que des barreaux pour ne pas faire mal aux pieds nus et pouvoir monter sans les mains.

[jft68]

Bonjour,
des infos utiles sont à prendre dans ce long fil, en particulier pour l'échelle.
http://www.copaindescopeaux.fr/forum/vi ... +mezzanine

[fred7524]

Bonsoir et merci jft68,

c'est en effet un beau projet et une très belle réalisation même si je suis pas certain d'aimer la finition (j'entends la couleur du rendu final).
Je pense que je vais suivre le conseil d'Eataine et abandonner l'idée d'une échelle droite beaucoup moins confortable en effet.

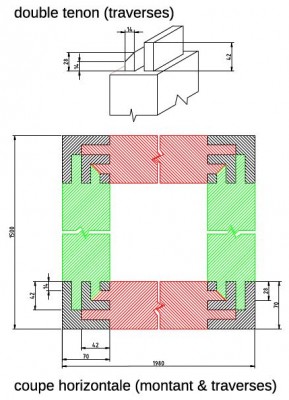

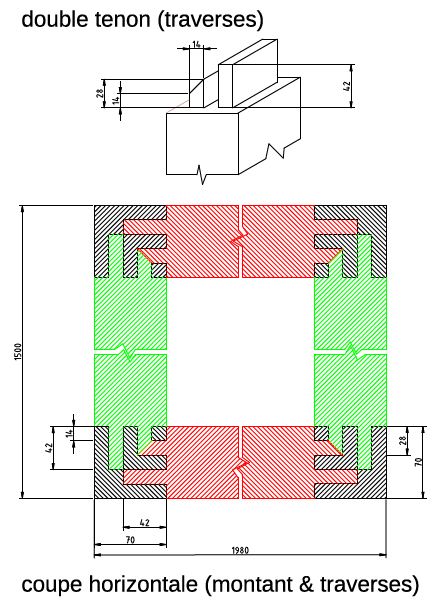

Étant débutant en menuiserie je me posais la question si mon choix de "connexion" des ensembles traverses montant, tenait la route, ci-joint une tentative de schéma :i (j'ai fait plein de schémas et aucun n'est correctement rangés.....)
J'ai fait le "voeux" aussi de ne pas trop utiliser de - métal - en optant plutôt pour des tenons mortaises chevillés si possib'
Bonne soirée
Fred

coupe-tenon.pdf

(38.54 Kio) Téléchargé 44 fois

[davidoffo]

Ça y est... J'ai atteint la consécration suprême, mes posts sont cités comme source d''inspiration... Je peux mourir en paix... Gargl !

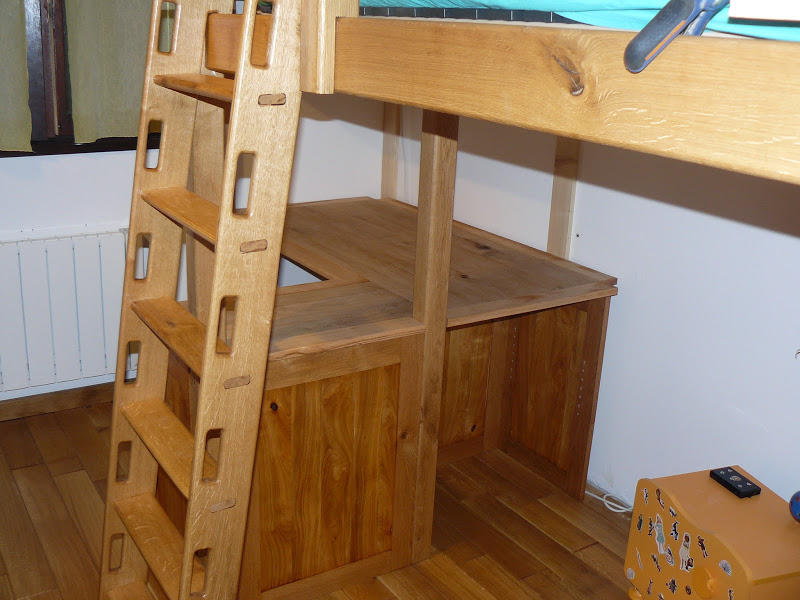

Par contre si j'ai bien suivi, je dois faire des efforts sur la couleur, bon, mouais, passe encore... Fred j'ai vu ton pdf, de mon point de vue, ça doit le faire, mais en fonction de l'épaisseur de tes poteaux, tu peux faire du simple tenon. Pour ma part c'est double tenon vertical de 3cm de haut chacun, j'ai chevillé le tout (j'avais prévu un autre mode de fixation mais j'ai raté mon gabarit de perçage, j'en suis donc revenu au classique chevillage et ma foi je n''en suis pas mécontent). Pour l'instant, rien ne s'est écroulé Pour l'échelle, il y a un lien dans mon post vers le site qui proposait la réalisation.

[fred7524]

bonsoir,

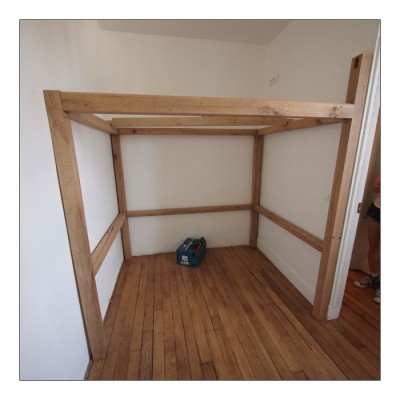

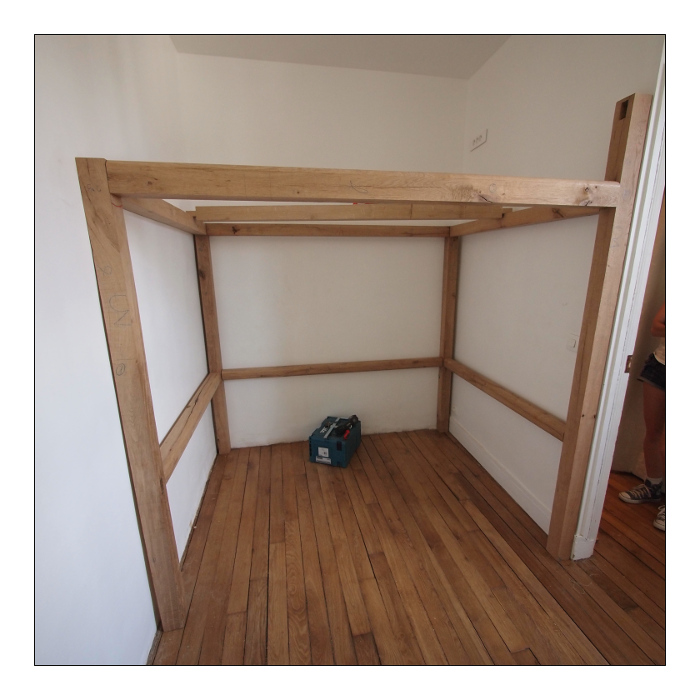

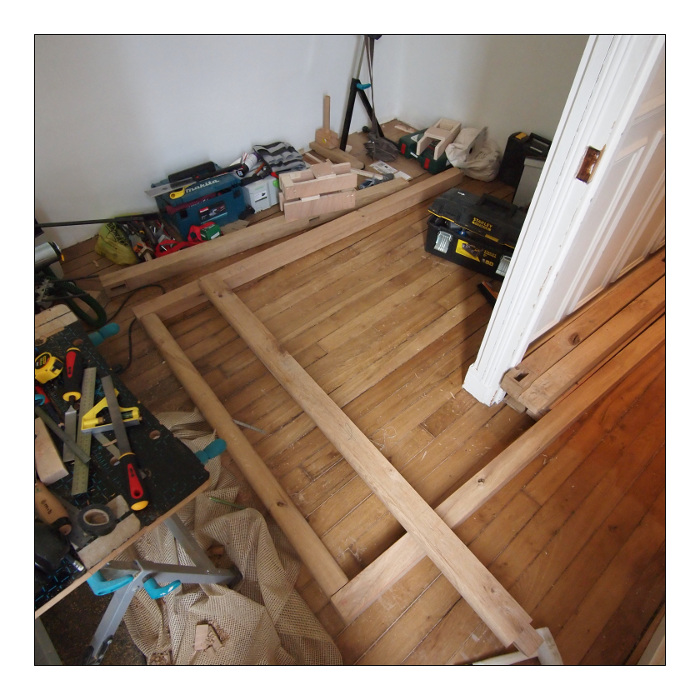

bon j'ai fini le premier projet en bois:

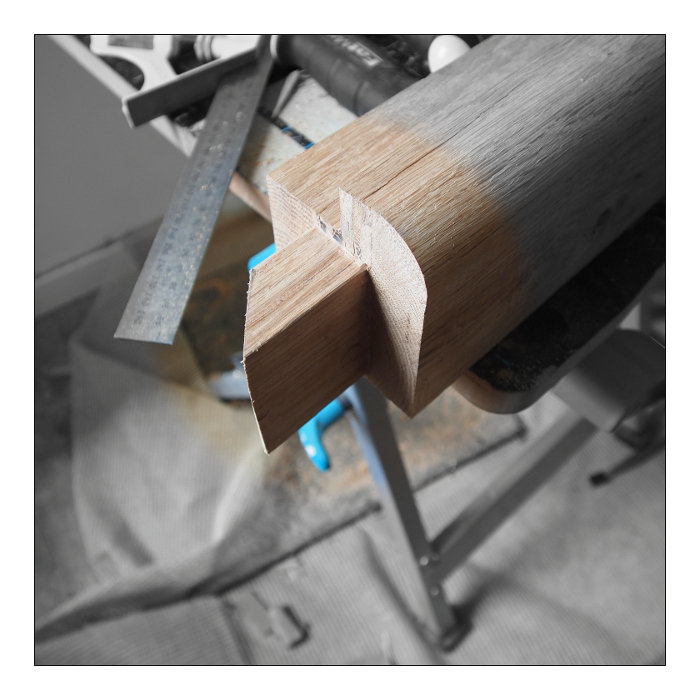

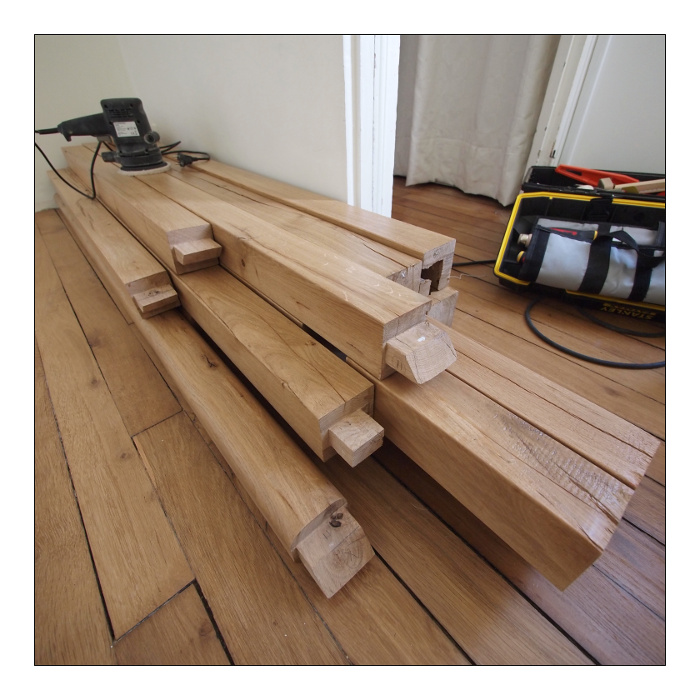

tenon mortaise sur chêne de charpente, le tout est relativement massif mais solide.

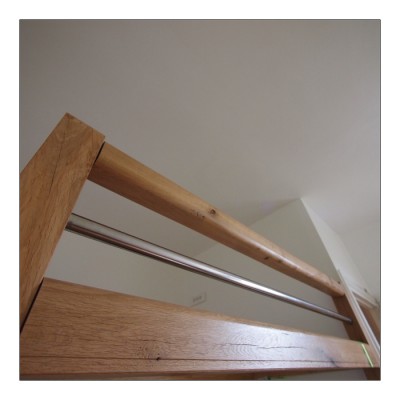

Il me reste quelques doutes sur la hauteur de la barrière, je peux la sur-élevé par un reste de planche, que je serai obligé de façonner (ou opter pour un matelas moins épais)

encore merci

Fred

[macbast]

bravo, il semble bien beau ce lit. Tu aurais plus de photos ???

[fred7524]

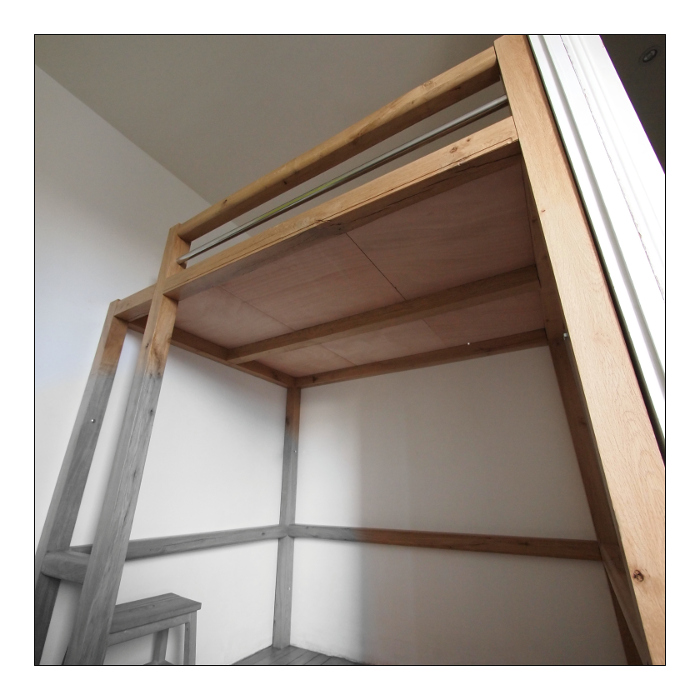

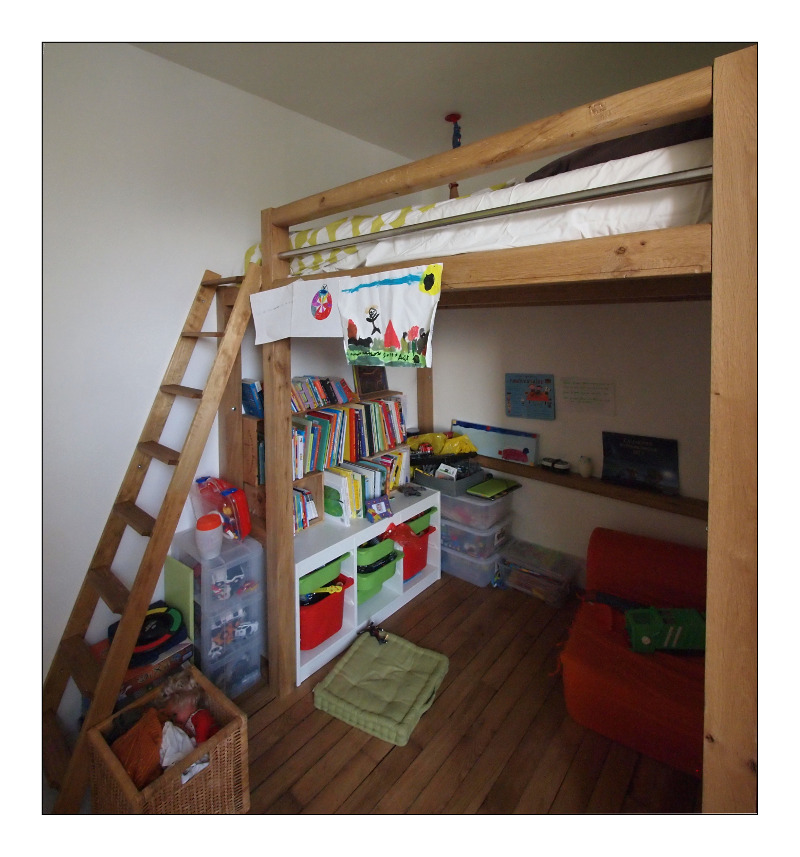

Merci macbast , bien volontiers je post deux trois images (vue de l'artiste...).
Comme débutant j'ai rencontré pas mal de soucis (je pensais avoir tout prévu.... :/) deux trois déception et encore quelques interrogation, mais le Projet tient debout et remplis la fonction pour laquelle je l'avais assignée.
L'échelle est temporaire et sera remplacée très rapidement par un second projet escalier caissons.
Voila

[davidoffo]

Ah c'est plus qu'un lit la, c'est une vraie plate forme Très chouette en tout cas. Effectivement je pense que tu gagneras à remplacer l'échelle par un escalier en caisson. Prévoie quand même une petite rampe ou barrière anti-chute pour éviter tout accident. En l'état c'est déjà tu très bel ouvrage
