Petite lecture du matin en arrivant au boulot...

Merci Eilia pour tes efforts. Je sens que l'on y est presque, mais presque en géométrie je crois que c'est encore loin...
Il reste la piste Nicolas (au secours Nicolas !),
et cette vidéo : http://www.youtube.com/watch?v=Q00tfQ1me6U qui répond à la légitime question de Davidoffo.
Spécial dédicace : "Pour toi seul Davidoffo, à 1:13 de la vidéo, tu vois l'objectif"
Comme dirais l'adjudant chef Hartman (Full Metal Jacket) c'est du branlomane végétatif !!!

Je reviens à cette vidéo ; il me semble bien qu'il règle le vertical sur 20° et l'horizontal sur ??? 22°5 ???

Bien cordialement,

Christian

[Llylia66]

Bibster



comment raccorder à 90° dans un angle de la pièce,une corniche en haut d'un mur-plafond par exemple ?

Une coupe 45° simple à chaque bout à joindre ne marche pas

Il faut faire une coupe composée,soit un onglet + un biseau à chaque bout à joindre, autrement dit, 2 angles à chaque bout.Et un angle de 45° avec un biseau de 45° à chaque extrémité ne constitueront pas un assemblage à 90° une fois joint.

donc la question, comment régler la Kapex pour ce type d'assemblage, (moulure de certains cadre,....)?

a+
eila

Slt, tu as une photo de la molure ? car j'ai également une KAPEX et jusqu'à maintenant je n'ai jamais eu de soucis en ce qui concerne les assemblages

au plaisir

[SamuelM]

si cela peut vous aider, c'est un document récupéré sur woodgear. il fonctionne pour les angles de 15 18 22,5 30 36 45 et 60

[Bibster]

OK, je pige mieux...
(C'est le thé, ca marche mieux qu'une bière mais je vois @2'06'' dans la video que le gars prends son angle a la fausse équerre, regel la scie, et il a la moulure sous angle sur la scie! C'est de la triche!
Du coup, plus besoin de bière, pardon, de ce casser la tête avec du trigonométrie et autres joies des arts mathématiques!

Il est ou, notre prof de math qui fait des tabourets chouette du hémisphère sud? Tu nous proposes une formule? (Sinon je m'y colle, c'est le calme au taf...)

[Bibster]

ouf!

http://ebookbrowse.com/miter-calculator-xls-d49108905

Source du fichiers pas très claire, basé sur l'article: http://www.woodcentral.com/bparticles/m ... mula.shtml

Je le mets en PJ.

P.

[Ego Inn]

Yaouhhh ! Là ça devient copieux Blister !
Quand je pense que je voulais juste découper des petits morceaux de bois de travers avec ma jolie scie kapex...

Ca m'apprendra à faire le malin. Maintenant la barre est haute, il n'y a plus qu'à sauter. Je n'aurais pas de repos avant la réussite. Et bière après.

Merci à chacun de vous pour sa participation à ce défi. Et les suggestions sont toujours les bienvenues.

Christian

[eila]

SUPER merci pour le mode de calcul
Bibster,

Mais, ce sont les angles que j'avais donné et sur la kapex, ben ça colle pas !

To make this cut, rotate your SCMS turntable to 35.26 degrees away
from a square cut, and tilt the blade over 30 degrees from a square cut.

ça se complique et j'ai pas commencé la aujourd'hui !

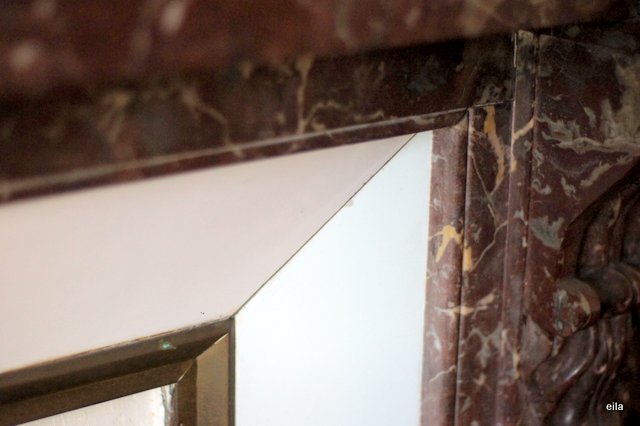

une photo, il y a plusieurs plan, et cette fameuse coupe (cheminée centenaire, bien avant la kapex

[Bibster]

Eila,

T'as pas par hazard inversé les deux angles?
35.26 a plat, pencher le scie de 30.
(ou: 90-35.26 = 54.74 si on part de 90 degrees)

Et pour la cheminée de l'époque pré-Kapexien: Si l'on pose la moulure, sous l'angle qu'il sera posé, sur la scie a ongle(t)s, il suffit de couper a demi-angle (45 donc), sans inclinaison de la lame.

Je pense qu'il faisaient ainsi en1895... Mais je peut me tromper, je n'était pas là

[eila]

Eila,
T'as pas par hazard inversé les deux angles?
35.26 a plat, pencher le scie de 30.

"""
Il s'enfermait toute la journée
Au fond de son atelier
Pour faire des expériences


Y'a quelque chose qui cloche là-dedans
J'y retourne immédiatement
"""

[SamuelM]

Le prof de math il fait des heures sup...
Alors je vous propose la méthode suivante:
Je suppose que vous connaissez l'angle entre les deux corniches mesurer à l'horisontal, je le note B
et l'angle d'inclinaison des corniches par rapport à la vertical je le note A
Pour calculer l'angle C de rotation de votre rolex, je voulais dire kapex, vous vous munissez d'une calculatrice scientifique ( type collège c'est TB)
et vous appliquez la formule: C = Arctg(tan(B/2)/sin(A))
Et pour l'angle d'inclinaison D = arcsin(sin(B/2)/Sin(C))

attention ceci est exact si vous posez à plat votre corniche, pas comme dans la vidéo vers 2"15, dans ce cas rien de compliquer il suffit de régler uniquement la rotation dans le plan horizontal... mais tout le monde n'a pas de rolex

[lemony]

une petite explication du raisonnement c'est possible pour les cancres du fonds ?

[SamuelM]

Je mets ça au propre et je fais une petite fiche méthode ilustrée pour l'atelier

[Bibster]

nan, un iPhone app!

[lemony]

merci

[SamuelM]

Chose promise...
Il y a l'aide mémoire pour l'atelier et la démonstration pour les nostalgiques des bans d'école.
pas de triche possible ici Hunder...

Angle d'assemblage d'une corniche.pdf

(389.86 Kio) Téléchargé 483 fois

[Ego Inn]

La preuve est faite : "in calculo veritas" (latin de comptoir).
Impressionnant Samuel ! Et sans vouloir abuser, c'est envisageable un petit tableau excel dans lequel on peut entrer A et B et qui recrache illico C et D ?
Parce-qu'en ce qui me concerne la calculette scientifique de l'école c'est très très loin... Tellement loin que j'ai appris les tables de multiplication en chantant...
Bien cordialement,
Christian

[SamuelM]

[Bibster]

c'est envisageable un petit tableau excel dans lequel on peut entrer A et B et qui recrache illico C et D ?

Voir mon post a la fin de la page 2!
(Butt iit izz innuh Inglish... )

Trop rapide et fort ce Sam!! Chapeau

[lemony]

Merci samuel
quel rapidité ! ! !
@Ego Inn : moi aussi j'ai appris mes tables de multiplications avec une chanson qui récite les différentes tables !

[Ego Inn]

Je propose de lever un toast (virtuel) pour Samuel !

A Samuel (cling! bruit de verres qui s'entrechoquent)

Je met en pratique dès ce soir...
