Porte à demi galandage (?) métal et bois

[Etong]

Bonjour,

Après avoir fini la cuisine, un problème s'est posé : nous avions ouvert un passage sur un bout de couloir, et celui ci était desservi par une porte classique qui venait bloquer en partie le passage. L'idée de la remplacer par une porte coulissante s'est imposée rapidement.

Les posts de Diomedea m'ont quasiment obligé à me mettre à la soudure et je suis donc parti sur un projet bois / métal, en me disant que je trouverait bien une utilité à tous ces vieux plateaux de chêne qui traînent dans mon stock de bois.

Me voila donc parti à réaliser la structure de ma porte, en tube carré 35x35 :

Pas de difficultés particulières, pas mal de soudures mais ça permet de progresser et puis je trouve ça vraiment sympa à faire (je suis débutant, je rappelle ). La structure est nettoyée, j'ai passé un peu de syntofer, un apprêt et une peinture noire.

Ensuite, première difficulté : j'envisageais de poser ma porte côté couloir, mais ma femme a insisté pour la mettre de l'autre côté. Il faut donc ôter les étagères, poser le rail sur un mur tout tordu et construire une fausse cloison partielle pour glisser la porte et remettre les étagères plus tard.

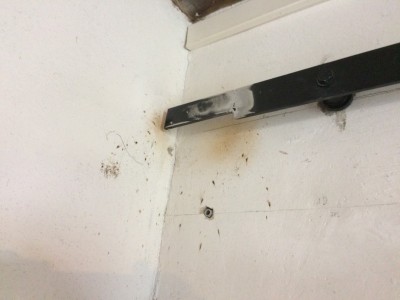

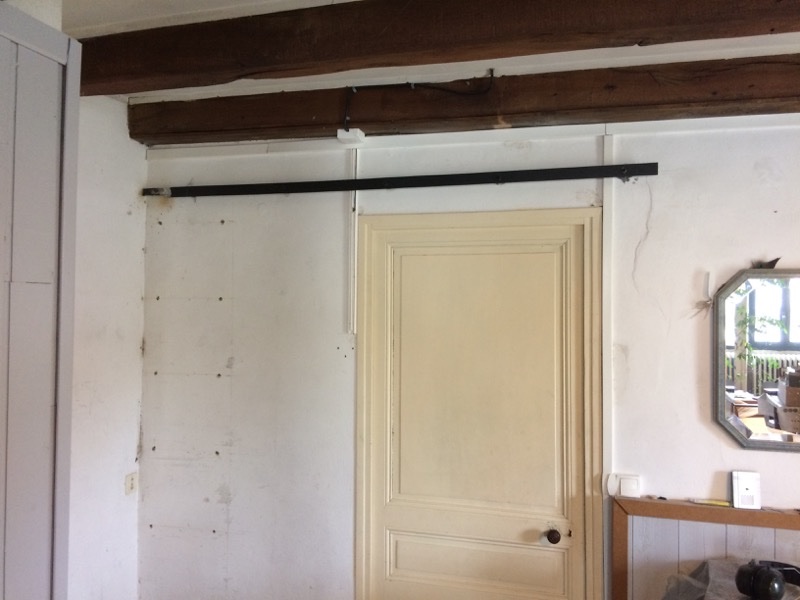

L'implantation du rail est délicate, j'ai dû rajouter un petit bout soudé (caché par la fausse cloison plus tard). Le rail existe en 2 m mais ça faisait trop long...

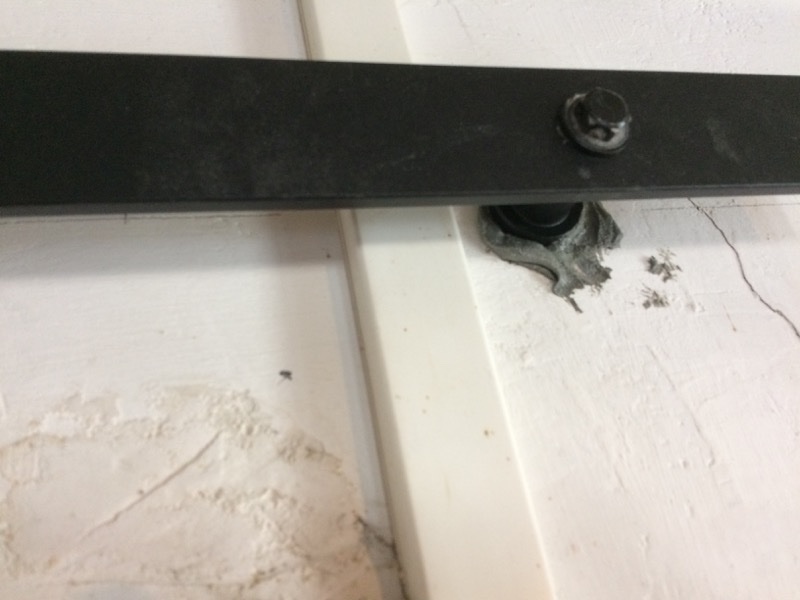

... et on voit bien que le mur est très tordu, j'ai dû jouer avec l'épaisseur de la résine ailleurs pour compenser les trous (murs silex et terre, tout ce qui est un peu lourd chez moi se fixe au chimique...)

[Etong]

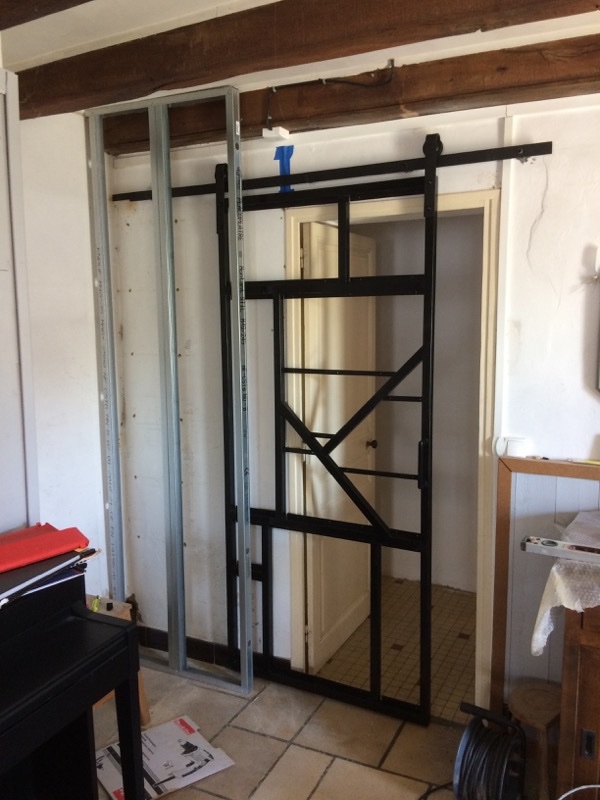

Après quelques péripéties (plafond plus haut à un bout les rails de 249 sont donc trop court, mais aussi une avancée du mur en bas de plus de 5 cm qu'il a fallu casser et qui cachait deux gros silex de 3-4 kg...), voilà la structure de la porte en place pour les premier essais avec l'ossature de la fausse cloison :

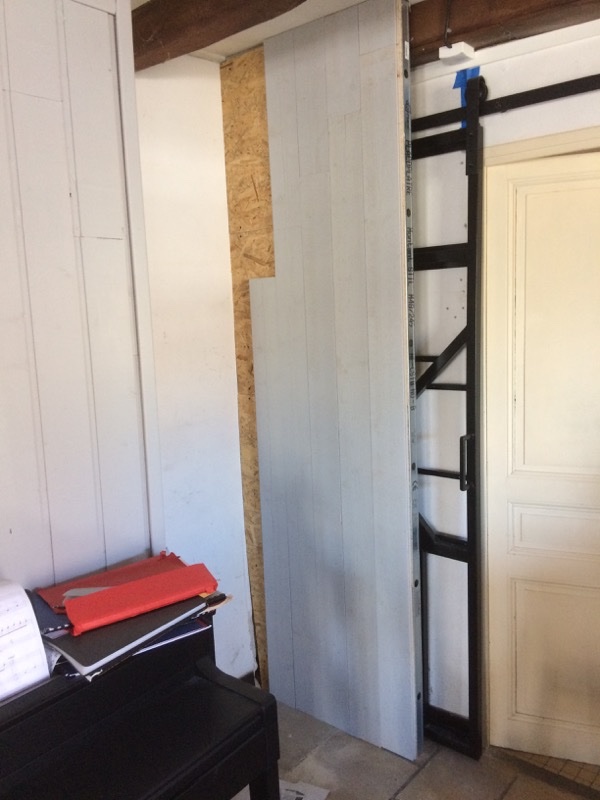

Surprise, la goulotte des fils du thermostat bloque les coulisses. Je l'enlève et les recouvre d'un scotch bleu, c'est hyper sécuritaire (nan, c'est juste le temps de les déplacer dans l'autre goulotte, pour éviter d'accrocher). Je recouvre ensuite mon ossature d'un triple 15 mm puis d'un lambris qui me reste de l'aménagement présent de la pièce (l'OSB, c'est parce que je veut remettre mes étagères rapidement et avoir ainsi un ancrage solide pour mes tasseaux).

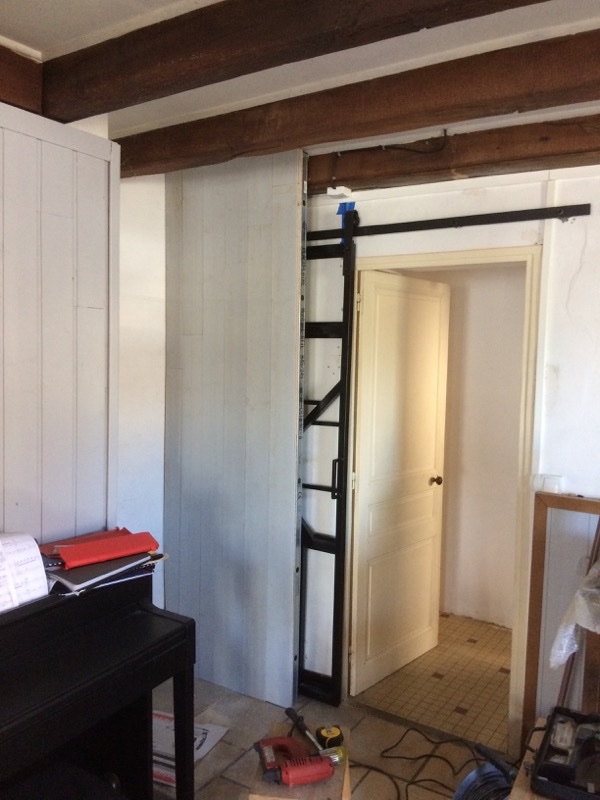

Et voilà c'est fini pour la fausse cloison ou demi-glandage :

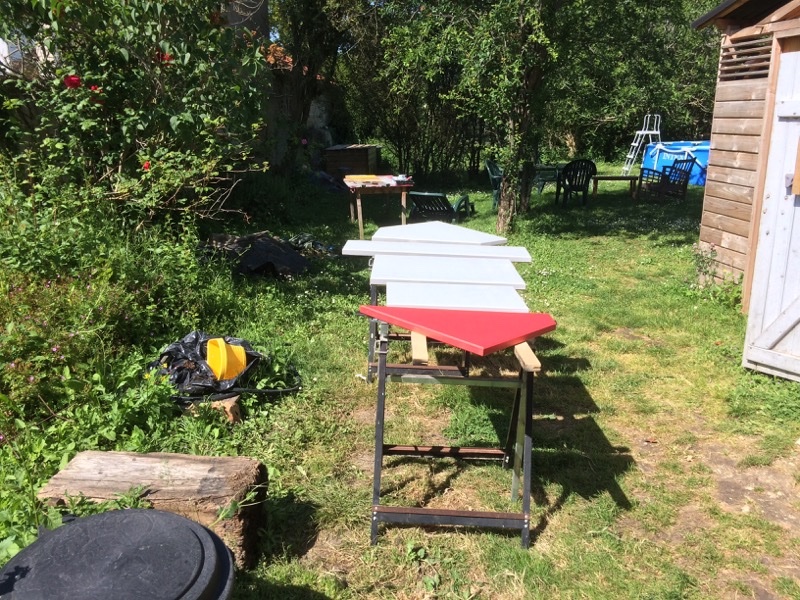

Sauf qu'netretemps le projet a évolué. J'ai lancé une idée en l'air, elle m'a bien plus et finalement ce n'est plus du chu qui va habiller la porte mais un reste de MDF 30 mm qui sera peint de différentes couleur façon Mondrian (désolé pour les puristes, mais ma base diagonale était déjà soudée depuis longtemps à ce moment là...). J'ai donc découpé mes pièces, fait un chanfrein tout le tour, passé plusieurs couches de vitrificateur pour rendre l'ensemble lisse et commencé à passé les couleurs. Le tout sèche dans le jardin pendant que je pose la structure.

Et voilà le résultat final, après avoir recoupé et réinstaller les étagères et leur rideaux. Je suis souvent assez content du résultat de mes efforts, mais là j'avoue, j'adore ma porte (et ses 75kg quand même !)

[pat2chi1]

Bonjour,

J'aime beaucoup le rendu final, pas mal du tout pour un débutant, bravo !!!

[thomas22]

Très chouette cette mondrian-porte L'épaisseur de tubes est parfaite, ça contraste juste ce qu'il faut !

[chris44]

Bravo joli boulot c'est très sympa. Belle realisation.

[Régine]

J'aime beaucoup !

[macbast]

Superbe. Bravo. J'adore le résultat

[ThReM]

Une bien belle réalisation !
Pas trop bataillé avec les déformations du cadre pendant la soudure ?

[Etong]

Merci à tous !
Pas trop de déformation à la soudure, j'ai d'abord fait les deux demi cadres, puis l'assemblage des deux L formés. Ensuite, j'ai fait les deux barres horizontales et la suite comme ça venait.
Le cadre était déjà soudé, pour tout le reste j'ai seulement pointé sur les deux faces et fait toutes les soudures d'un coup.
Pour ceux et celles qui hésitent, la soudure avec un poste Inverter c'est vraiment simple, il y a pas mal de préparation du metal avant (dégraissage, meulage) mais finalement pas plus que le bois.

[vic]

Très sympa cette porte ! Joli boulot !

Pour ceux et celles qui hésitent, la soudure avec un poste Inverter c'est vraiment simple, il y a pas mal de préparation du metal avant (dégraissage, meulage) mais finalement pas plus que le bois.

Et comme avec le bois, la préparation est primordiale pour la réussite de la pièce finale !

Un petit truc pour éviter les déformations lors de la soudure d'un cadre. Commencer par pointer les angles, en allant à l'angle opposé à chaque fois. Vérifier l'équerrage après chaque point. Ensuite souder les cordons en allant de l'intérieur du cadre vers l'extérieur.

[manumu]

Un petit truc pour éviter les déformations lors de la soudure d'un cadre. Commencer par pointer les angles, en allant à l'angle opposé à chaque fois. Vérifier l'équerrage après chaque point. Ensuite souder les cordons en allant de l'intérieur du cadre vers l'extérieur.

Je ne peux que valider le conseil !!! C'est d'ailleurs le b.a.-ba du métallier !!!

Sinon, beau boulot !! Ca rend pas mal du tout !!!

[BZHades]

Très joli.

Tu as fixé comment les panneaux dans les cadres formés par les tubes ? (si on peut avoir un détail du montage)

merci

[Etong]

Alors pour la soudure du cadre, j'ai fait exactement comme ça, je me suis beaucoup inspiré des vidéos de Renaud Bauer : pointer d'abord, mesurer les diagonales etc.

Mes premiers essais de soudure pour essayer le poste m'ont aussi permis de faire la découverte de ces déformations, c'est carrément impressionnant de voir comment la chaleur courbe un bout de cornière !

Pour la fixation des panneaux il y a des barres en plat de 20x3, percées et pointées sur l'arrière, on les aperçoit sur les photos en cours de montage. C'est moins esthétique du coup sûr la face arrière mais comme c'est dans un bout de couloir...

[woodpecker54]

Bravo Etong pour la porte, elle est magnifique !

Un peu hors sujet, mais j'aimerais moi-aussi me mettre à la soudure à l'arc, notamment pour quelques aménagements dans mon atelier. Pourrais-tu indiquer quel modèle de poste tu as utilisé ?

[Etong]

C'est un poste GYS Inverter Gysmi 160P, autour de 200€ avec un masque automatique

[woodpecker54]

Merci pour l'info !
