Guide de toupie à joue de sortie fixe

[gilou5555]

Bonjour les amis,

avec ma combinée SIGNAL C210 le guide de la toupie à la joue de sortie fixe, donc faut toujours remettre une cale.
a votre avis que faut il faire. trouver un guide nouveau est qu'il y en a dans le commerce, ou le transformer; est ce possible?
merci d'avance a vous tous

http://www.systemed.fr/forum-bricolage/ ... _titre.jpg

[gilou5555]

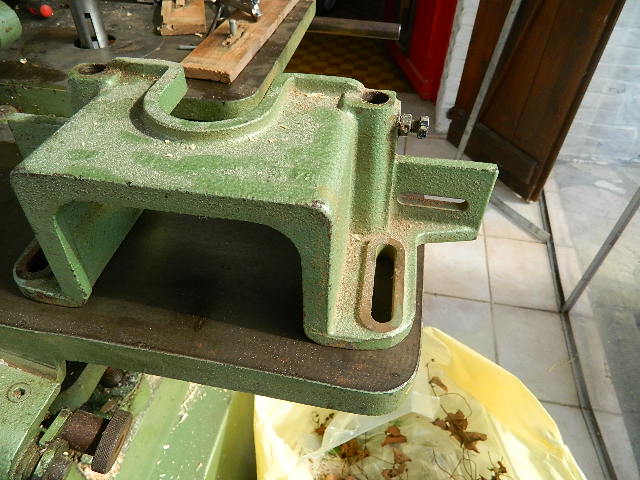

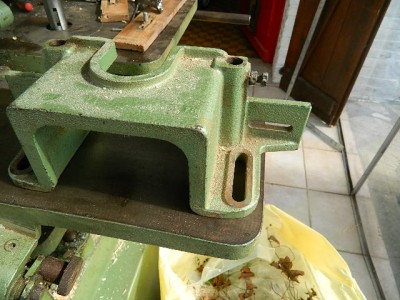

image guide de toupie

[christofette]

Bonjour Gilou,

Je ne comprends pas ta question, pourquoi la joue de sortie serait-elle mobile ?

[pilpoil]

lors de certain toupillage il est possible que a la sortie le bois ne touche plus le guide donc pour compenser cette écart,le guide de toupie doit être mobile pour avoir un usinage parfait.en comparaison le même phénoméne se produit avec la R/D guand le fer sort plus que la table de sortie.

[gilou5555]

Si lors de l'usinage, tu ne laisses pas une languette non travaillée, il faut que tu mettes sur le guide de sortie une piéce de l'épaisseur de ce que tu enlèves lors de l'usinage.

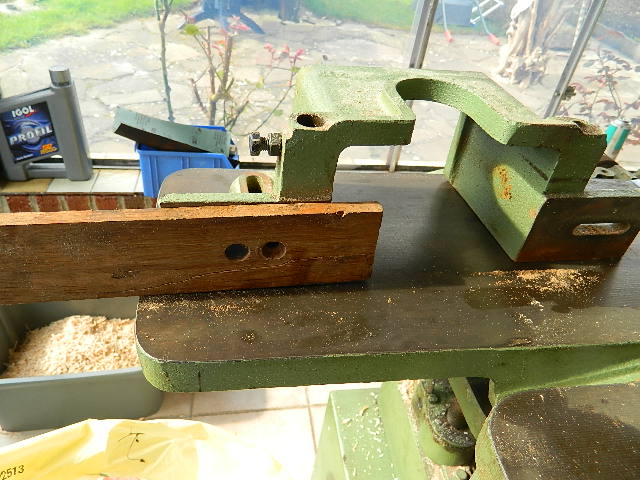

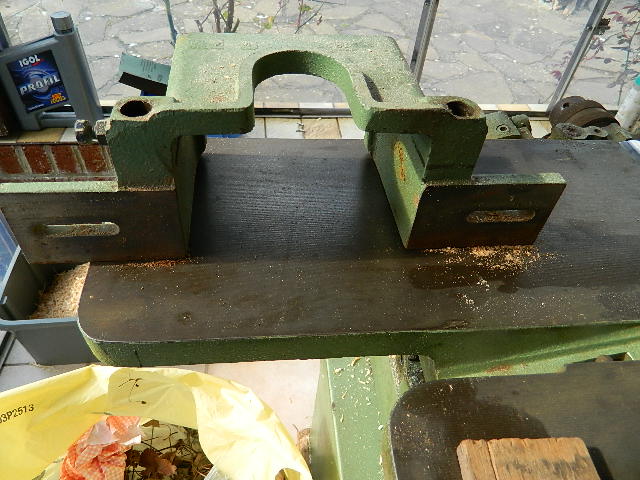

la elle est fixe regarde sur le dessin
http://www.systemed.fr/forum-bricolage/ ... _titre.jpg
que si elle est mobile tu n'as plus besoin d'épaisseur.
merci

[jft68]

Bonjour,
Jean-Marie a fait un dossier sur une guide de sortie réglable pour sa KITY.
Cela peut toujours donner des idées. http://copeaux.duberry.pagesperso-orang ... toupie.pdf
Il y a avait une autre ami qui avait fait cela pour sa Lurem-310.
La solution était plus "mécanique". Il faut que je retrouve ça.

[eila]

Bonjour,
Tu peux concevoir deux cales obliques réglables qui glissent l'une sur l'autre (principe INCRA pour défonceuse)
ou donner les entre-axes et diamètre des taraudages dans la table, si toutefois une autre marque correspond

a+
eila

[jft68]

Tu peux concevoir deux cales obliques réglables qui glissent l'une sur l'autre (principe INCRA pour défonceuse)

C'est le principe utilisé par Jean-Marie.

[eila]

Oh! excuse moi Jean-Franco, je n'ai pas regardé ton lien

[jft68]

Il n'y a pas de souci
Voici le PDF de la modification faite par Jacky / Sdol1 (forum les FousduBois) sur le guide de toupie de sa Lurem-310.

Réglage micrometrique sur guide toupie Lurem-310.pdf

(472.58 Kio) Téléchargé 273 fois

[Vulcano]

Ah pas mal l'idée de jean Marie ....

Et c'est vrai que c'est la même chose que le guide Incra pour la défonceuse ...

[Vulcano]

Petit déviation du sujet :

Ah d'ailleurs c'est quoi l'astuce pour régler le guide de ce type de toupie ... J'ai le même sur ma lurem et je galère à chaque fois car le système de serrage est excentré par rapport aux joues en serrant cela fait pivoter les joues ... Pour les mettre parallèle à la table c'est très compliqué je trouve ....

++

Raph

[christofette]

lors de certain toupillage il est possible que a la sortie le bois ne touche plus le guide donc pour compenser cette écart,le guide de toupie doit être mobile pour avoir un usinage parfait.en comparaison le même phénoméne se produit avec la R/D guand le fer sort plus que la table de sortie.

C'est bien pour cela que je posais cette question, je m'arrange toujours pour avoir la même surface de référence en entrée et sortie d'usinage. Je n'ai jamais eu besoin de joue de sortie réglable.
Dans quels cas précis avez-vous besoin de cet artifice ?

[jft68]

On se sert de la joue de sortie avancée de l'épaisseur de matière enlevée par l'outil.
Un dressage de chant par exemple.

[christofette]

C'est une manière de travailler différente de la mienne dans ce cas.

Dans le cas d'un tel usinage et pour ne pas perdre mon référentiel de départ, je n'utilise pas les joues d'entrée et de sortie
car même en recalant la joue de sortie vous n'êtes pas certains de le faire correctement pour retrouver la côte exacte de matière enlevée par l'outil.

Ma méthode est de guider ma pièce sur un contre-guide.

[jft68]

On ne parle pas de la même chose.
Dans ton exemple, ton contre-guide va te permettre de mettre d'usiner deux chants parfaitement parallèles.
Quand j'en ai besoin, je le fais aussi.

Pour faire un plateau de table par exemple, je prend des planches qui peuvent ne pas avoir la même largeur aux deux extrémités (pour éviter de perdre trop de bois). Je me moque donc d'avoir une cote exacte.
Je me contente de dresser mes chants après avoir dégauchi une face (ou deux).
C'est rapide et surtout les chants sont bien perpendiculaires. Je peux ensuite faire mon collage à plat chant.
Je ferai mon débit ensuite dans le plateau constitué.

Une autre utilisation c'est pour faire par exemple une languette comme pour des lames de parquet.
Lorsque tu règles la profondeur de l'outil, tu ne vas pas mesurer forcément pile poil.
Donc en même temps que tu fais ta languette tu enlèves un peu de matière qui dresse tes épaulements en une seule opération.

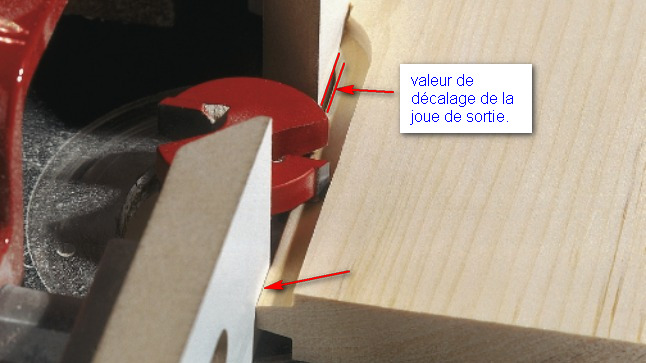

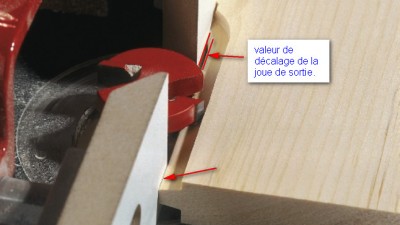

Si tu ne peux régler la joue de sortie pour rattraper ce décalage, tu vas avoir un problème. Un exemple en image:

C'est la même chose avec un outil pour assemblage à dents de scie.

[bricofranck59]

Bonjour à tous
Si j'ai bien compris, pour faire ton usinage tu n’appuies pas ta pièce sur le guide de toupie, mais sur un contre-guide qui est placé devant ton guide. Ta pièce se trouve donc entre le guide et contre-guide. Dans ce cas pour usiner ta pièce je pense que tu dois le faire en "avalant", ce qui est très dangereux, à moins que tu n'ai un entraineur mécanique. Si tu le fait en "opposition", méthode recommandée, l'effort de coupe ramène la pièce vers le guide et je ne vois pas comment tu arrives à maintenir ta pièce sur le contre-guide. Mais peut être que je me trompe. Une photo ou un croquis seraient les bienvenues.
Francis

[jft68]

@bricofranck59,
non on peut pousser la pièce sur le contre-guide comme habituellement.
C'est l'effort de coupe de l'outil qui va plaquer naturellement ta pièce sur le contre-guide.

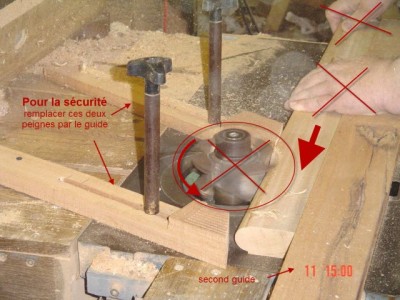

Edité: voici un "mauvais exemple" au plan de la sécurité mais qui montre le principe du contre-guide et le sens de passage de la pièce

[christofette]

Jean Franco,

On parle bien de la même chose mais de 2 manières différentes de travailler.
Je trouve la mienne plus rapide (à condition d'avoir un contre guide déjà prêt et des moyens de fixation sur la table de la machine) et plus précise
Pour ton premier exemple (assemblages à chants plats): je n'utilise pas la toupie mais la raboteuse, personnellement c'est la seule machine en laquelle je crois pour des chants parfaitement parallèles même si ça marche aussi à la toupie.
Pour ton deuxième exemple, avant tout usinage comment connais-tu la côte de décalage à appliquer à ta joue de sortie ?
Il te faut d'abord passer ta pièce sur quelques centimètres, arrêter ta machine, recaler la joue de sortie bien parallèle à ta joue d'entrée, redémarrer ta machine et passer ta pièce.
Avec ma méthode je n'ai qu'à "mesurer" la distance entre mon contre guide et l'outil et passer ma pièce, bien entendu je fais aussi un essai

Francis

Je n'inverse ni le sens de rotation de l'outil ni le sens d'avance de ma pièce.
Je travaille donc toujours en opposition.
Après, tu as effectivement raison, l'idéal est de travailler avec un entraîneur.

[jft68]

Jean Franco,
...Pour ton premier exemple (assemblages à chants plats): je n'utilise pas la toupie mais la raboteuse, personnellement c'est la seule machine en laquelle je crois pour des chants parfaitement parallèles même si ça marche aussi à la toupie.

tu n'as certainement pas pris le temps de me lire attentivement.
J'explique que mes planches n'ont pas les mêmes dimensions aux 2 extrémités, alors les passer à la raboteuse...

Pour ton deuxième exemple, avant tout usinage comment connais-tu la côte de décalage à appliquer à ta joue de sortie ?
Il te faut d'abord passer ta pièce sur quelques centimètres, arrêter ta machine, recaler la joue de sortie bien parallèle à ta joue d'entrée, redémarrer ta machine et passer ta pièce.

Oui, je fais comme ça.

Je tiens à préciser que l'objet de ma réponse n'était pas de donner des leçons sur l'usage de la toupie, ni de méthode rapide, mais simplement d'expliquer à quoi pouvait éventuellement servir une joue de sortie réglable sur un guide de toupie.
Cela t'aura peut-être échappé ? Pourtant c'est toi qui posait la question, non ?
