Cache Caisse pour chat en OSB

Message par chanchan bzh »

Bonjour @ tous,

Voici mon 1er post (faudra que je passe par la case "présentation" ;) ) et vous présente mon petit projet de cache caisse pour mon chat.

La motivation de ce projet est que je ne trouvais pas esthétique une caisse en plastique grise dans ma cuisine et en plus j'en avais marre de nettoyer sa litière au sol plusieurs fois par jour car mon chat gratte assez énergiquement sa litière après avoir sa tite affaire :D .

Entièrement réalisé en OSB (car j'aime bien le rendu de ce type de "bois", c'est solide et résiste bien à l'humidité).
Pièces jointes

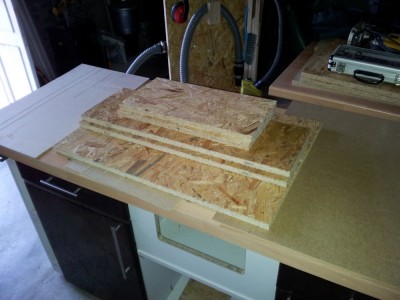

Débit à la scie plongeante :
Débit à la scie plongeante :
Pré-assemblage à blanc par lamelles :
Pré-assemblage à blanc par lamelles :
Il y aura sur la face avant 1 tête de chat avec des empruntes de patte de chaque côté :
Il y aura sur la face avant 1 tête de chat avec des empruntes de patte de chaque côté :

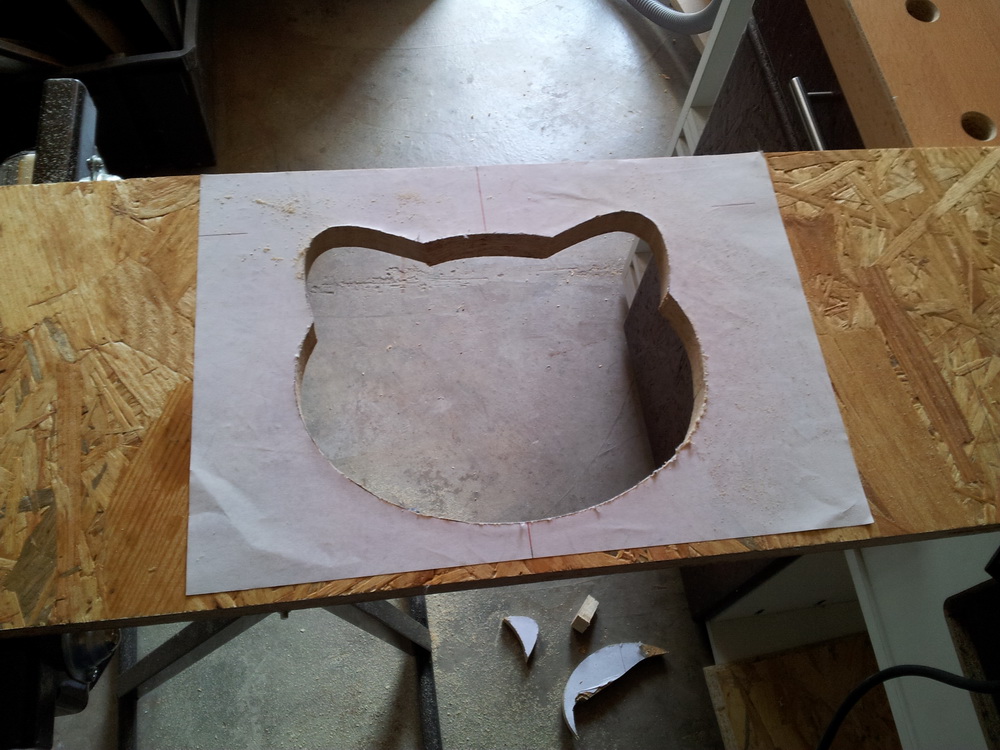

Réalisation du trou de la tête de chat à la scie sauteuse :
Réalisation du trou de la tête de chat à la scie sauteuse :
Dernière modification par chanchan bzh le 20 févr. 2016, 10:31, modifié 5 fois.
Tout est bon dans le Breton :D
Avatar de l’utilisateur
chanchan bzh
Accro
Messages : 225
Inscription : 13 janv. 2013, 11:07
Localisation : Charleville-Mézières (Ardennes - Taf) / Loperhet (Finistère - Origine)
Contact :

Re: Cache Caisse pour chat

Message par chanchan bzh »

La suite...
Pièces jointes
Puis les empruntes de patte de chaque côté :
Puis les empruntes de patte de chaque côté :
Défonçage des emplacements des plaques alu qui boucheront les trous :
Défonçage des emplacements des plaques alu qui boucheront les trous :
Assemblage par lamelles collées :
Assemblage par lamelles collées :
Pose de la charnière à piano pour la fixation du couvercle :
Pose de la charnière à piano pour la fixation du couvercle :
Tout est bon dans le Breton :D
Avatar de l’utilisateur
chanchan bzh
Accro
Messages : 225
Inscription : 13 janv. 2013, 11:07
Localisation : Charleville-Mézières (Ardennes - Taf) / Loperhet (Finistère - Origine)
Contact :

Re: Cache Caisse pour chat

Message par chanchan bzh »

La suite...
Pièces jointes

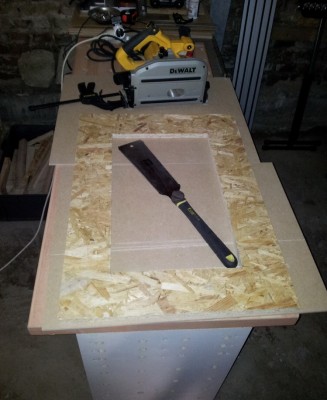

Débit du couvercle et réalisation du trou au centre à la scie plongeante et scie "japonaise" :
Débit du couvercle et réalisation du trou au centre à la scie plongeante et scie "japonaise" :
Fixation du couvercle grâce à la charnière :
Fixation du couvercle grâce à la charnière :
Passage d'une fraise quart de rond sur toutes les arrêtes à la défonceuse et ponçage (grain 80, 150, 180 puis 240) :
Passage d'une fraise quart de rond sur toutes les arrêtes à la défonceuse et ponçage (grain 80, 150, 180 puis 240) :
Pose des tasseaux à l'intérieur (pour caler la caisse en plastique) :
Pose des tasseaux à l'intérieur (pour caler la caisse en plastique) :
Dernière modification par chanchan bzh le 05 mai 2014, 20:29, modifié 1 fois.
Tout est bon dans le Breton :D
Avatar de l’utilisateur
chanchan bzh
Accro
Messages : 225
Inscription : 13 janv. 2013, 11:07
Localisation : Charleville-Mézières (Ardennes - Taf) / Loperhet (Finistère - Origine)
Contact :

Re: Cache Caisse pour chat

Message par chanchan bzh »

La suite...
Pièces jointes
Mise en peinture du cache caisse (2 couches de lasure Chêne Foncé) :
Mise en peinture du cache caisse (2 couches de lasure Chêne Foncé) :

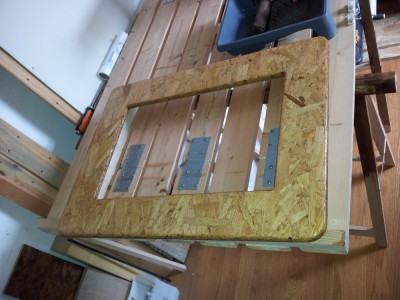

Mise en peinture du couvercle (2 couches de lasure Chêne Doré) :
Mise en peinture du couvercle (2 couches de lasure Chêne Doré) :
Fixation des 3 plaques alu brossé grain de riz et pose de la quincaillerie (poignées de chaque côté + aimant pour maintenir le couvercle + vis inox car j'aime bien visuellement) :
Fixation des 3 plaques alu brossé grain de riz et pose de la quincaillerie (poignées de chaque côté + aimant pour maintenir le couvercle + vis inox car j'aime bien visuellement) :
Fixation du couvercle :
Fixation du couvercle :
Tout est bon dans le Breton :D
Avatar de l’utilisateur
chanchan bzh
Accro
Messages : 225
Inscription : 13 janv. 2013, 11:07
Localisation : Charleville-Mézières (Ardennes - Taf) / Loperhet (Finistère - Origine)
Contact :

Re: Cache Caisse pour chat

Message par chanchan bzh »

La suite...
Pièces jointes
Fixation de la pelle à l'arrière (vis + crochet) :
Fixation de la pelle à l'arrière (vis + crochet) :
Mise en place de la caisse en plastique :
Mise en place de la caisse en plastique :
La caisse est prête à son utilisation :
La caisse est prête à son utilisation :
1er tour du proprio :
1er tour du proprio :
Dernière modification par chanchan bzh le 05 mai 2014, 20:21, modifié 1 fois.
Tout est bon dans le Breton :D
Avatar de l’utilisateur
chanchan bzh
Accro
Messages : 225
Inscription : 13 janv. 2013, 11:07
Localisation : Charleville-Mézières (Ardennes - Taf) / Loperhet (Finistère - Origine)
Contact :

Re: Cache Caisse pour chat

Message par chanchan bzh »

La suite et enfin la fin ;)
Pièces jointes
La caisse est adoptée :
La caisse est adoptée :
Tout est bon dans le Breton :D
Avatar de l’utilisateur
macbast
Accro
Messages : 11359
Inscription : 30 avr. 2012, 00:10
Localisation : Haute-Loire (43)
Contact :

Re: Cache Caisse pour chat

Message par macbast »

Bravo... Voilà une caisse originale et bien pensée...
je n'ai qu'un mot : Miaou... [bravo]
Sébastien
Quand tu te sens en situation d'échec, souviens toi que le grand chêne a lui aussi été un gland !
Avatar de l’utilisateur
AlexDSL
Accro
Messages : 1976
Inscription : 17 janv. 2013, 21:45
Contact :

Re: Cache Caisse pour chat

Message par AlexDSL »

Ah ah, sympa les images avec le chat ! :D
Avatar de l’utilisateur
niconathy1
Accro
Messages : 123
Inscription : 03 févr. 2014, 21:02
Localisation : 38200
Contact :

Re: Cache Caisse pour chat

Message par niconathy1 »

bravo. ingénieux. je découvre l'osb sous un nouvel angle grâce à ton poste.
merci bierre
niconathy1

Rien ne nous empêche de nous approcher de la perfection même si celle ci n’existe pas.
Rien de tel que de tremper la gouille dans le lait chaud pendant 12 heures...
Avatar de l’utilisateur
hundertaker
Accro
Messages : 6304
Inscription : 30 avr. 2012, 00:12
Localisation : Guadeloupe
Contact :

Re: Cache Caisse pour chat

Message par hundertaker »

Rôaw !

ronronronrronrornrron
DIAS-IK
Accro
Messages : 813
Inscription : 19 déc. 2013, 19:55
Localisation : Corse
Contact :

Re: Cache Caisse pour chat

Message par DIAS-IK »

chanchan bzh a écrit :La suite...
sur la troisième photo du quatrième post, quelqu'un s'impatiente...

bravo, elle est bien sympa c'ette boiboite
José
Avatar de l’utilisateur
chanchan bzh
Accro
Messages : 225
Inscription : 13 janv. 2013, 11:07
Localisation : Charleville-Mézières (Ardennes - Taf) / Loperhet (Finistère - Origine)
Contact :

Re: Cache Caisse pour chat en OSB

Message par chanchan bzh »

Merci beaucoup pour vos commentaires qui m'ont motivé à vous proposer un nouveau post (Porte Accessoires Cheminée Mural en OSB) et qui m'a définitivement convaincu que vous êtes ouvert à toutes présentations de réalisations même si elles ne sont pas faites en bois massif.

Je vous souhaite un bon 8 Mai ;)
Tout est bon dans le Breton :D
Avatar de l’utilisateur
hundertaker
Accro
Messages : 6304
Inscription : 30 avr. 2012, 00:12
Localisation : Guadeloupe
Contact :

Re: Cache Caisse pour chat en OSB

Message par hundertaker »

Mia - Ou ! :D
Avatar de l’utilisateur
krap91
Accro
Messages : 1095
Inscription : 01 déc. 2013, 20:13
Localisation : Savigny sur Orge (91)
Contact :

Re: Cache Caisse pour chat en OSB

Message par krap91 »

Ah ben chat alors.... [bravo]
Si on bricolait plus souvent, on aurait moins la tête aux bêtises (Michel Audiard - Les Tontons flingueurs).
memed_13
Poste parfois
Messages : 25
Inscription : 06 janv. 2013, 14:44
Contact :

Re: Re : Cache Caisse pour chat en OSB

Message par memed_13 »

Salut a toi l'ami
J'aime beaucoup ce que tu a fait et j'avais une ou deux question
Il y a un moments je voulais faire comme toi et travailler ce genre de matériaux j'ai fait deux tiroirs pour mettre sous le lit mais j'ai pas aimer la surface finie au toucher de la façade
je m'explique ces tiroirs son dans la chambre des enfants et j'avais l'impression qu'il pouvais ce blesser en les manipulant (écharde ....) malgres un bon ponçage
Ci joint la photo. Je me suis résigner a refaire la façade en mélanine. A tu ce problème ou comment l'éviter?
Merci et encore belle réalisation
Pièces jointes
Avatar de l’utilisateur
chanchan bzh
Accro
Messages : 225
Inscription : 13 janv. 2013, 11:07
Localisation : Charleville-Mézières (Ardennes - Taf) / Loperhet (Finistère - Origine)
Contact :

Re: Cache Caisse pour chat en OSB

Message par chanchan bzh »

Pour répondre à memed_13, personnellement je n'ai pas eu ce genre de problème une fois la finition terminée sauf quand je le travail (il m'es déjà arrivé de choppé quelques échardes surtout lorsque je passe ma main dessus pour décelé un éventuel défaut (bosse ou creux)).

Ce que je fais à chaque fois, c'est d'arrondir toutes les arrêtes avec une défonceuse équipée d'une fraise "quart de rond" car personnellement, je n'aime pas trop les angles vifs. Je prend souvent une fraise avec un rayon de 9mm et me permet d’obtenir un rond en la passant des 2 côtés vu que l'épaisseur de mon OSB est de 18mm mais tu peux utiliser un plus petit rayon voir utiliser une fraise à chanfreiner mais il restera des arrêtes vives ce qui pourrait favoriser les échardes. Après j'effectue un ponçage complet (y comprit sur les angles arrondis) au grain 80, 150, 180 puis 240.

Pareil, lors du ponçage, quand je vois qu'une lamelle qui compose ce "bois" n'est plus bien collée et qu'elle a tendance à se relever, je n'hésite pas à l'enlever complètement ce qui entraine dès fois un petit creux (suivant la taille de la lamelle) mais pour moi, ce n'est pas gênant étant donné que de toute façon, ce type de bois n'a pas une surface complètement lisse comme les autres bois une fois poncés (massif, CP et MDF).
Tout est bon dans le Breton :D
