[Amélioration] Scie sous table Fox F36-527A

[chapao]

[Amélioration : Planéité table -> Fixation bandeau de plateau 1/2]


J'ai réalisé un "lourd" bandeau de table en hêtre de 80 x 38mm de section : reste à y insérer mon plateau de CP.

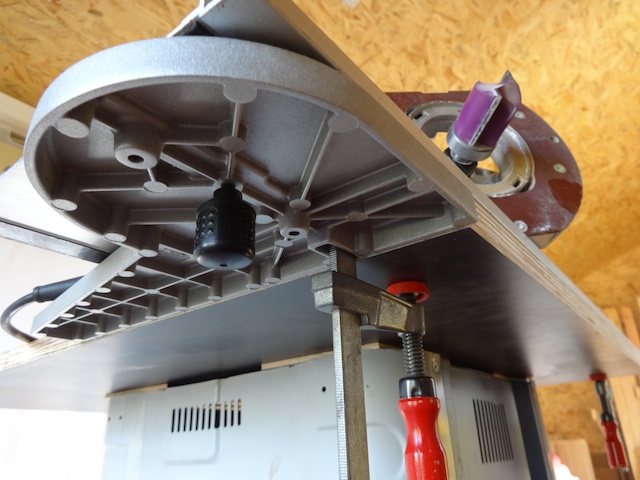

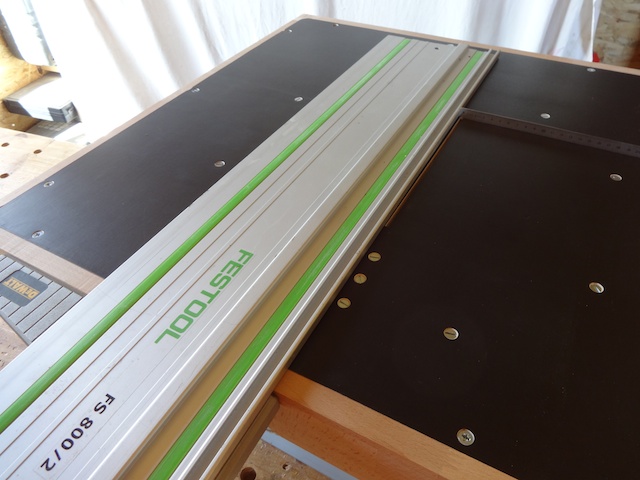

Je rectifie d'abord chaque bord de mon plateau avec une (grosse) fraise à copier dont le roulement vient en appui sur un rail Festool, réglé d'équerre grâce à un guide DeWalt dont on parle beaucoup dans cet autre sujet
Encore un côté super pratique de ce guide : une rainure à l'avant du guide permet de laisser le passage à un serre-joint : génial !

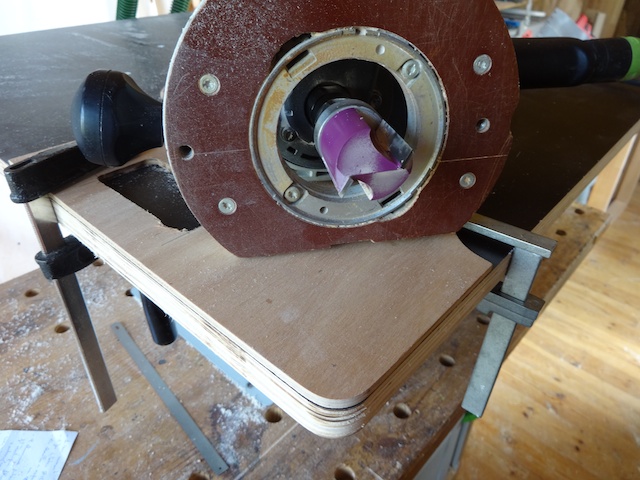

Ensuite, je me bricole un autre petit guide pour faire les angles arrondis, toujours avec la même fraise :

Enfin, j'essaie d'assembler le tout... :

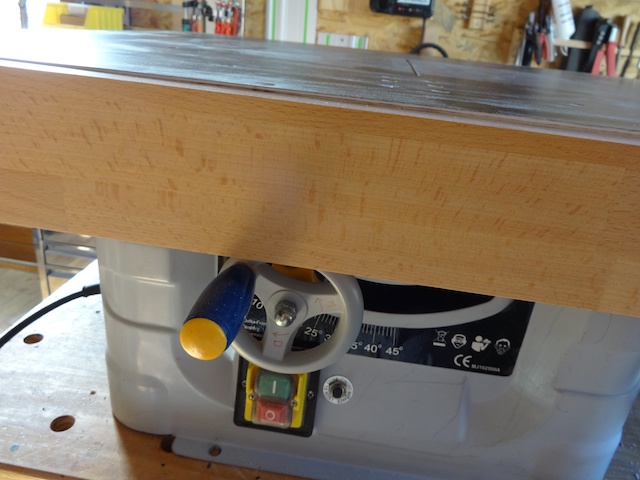

Donc... ça à l'air de rentrer pile poil (pas tout à fait enfoncer à fond sur la photo, mais c'est normal)... MAIS... ben l'épaisseur du bandeau est telle que ça gêne un peu la manipulation du volant de réglage de la hauteur de lame... il va donc falloir y pratiquer une petite découpe... après le repas !

[chapao]

[Amélioration : Planéité table -> Guide parallèle 1/2]

J'ai fait ma petite découpe pour le volant et ai fixé le plateau dans son cadre : tout nickel !
J'ai quand même dû passer un coup de défonceuse avec une fraise à affleurer sur le pourtour en bois massif qui dépassait très légèrement (mais suffisamment pour gêner l'avance d'un morceau de bois, grrrr ) :

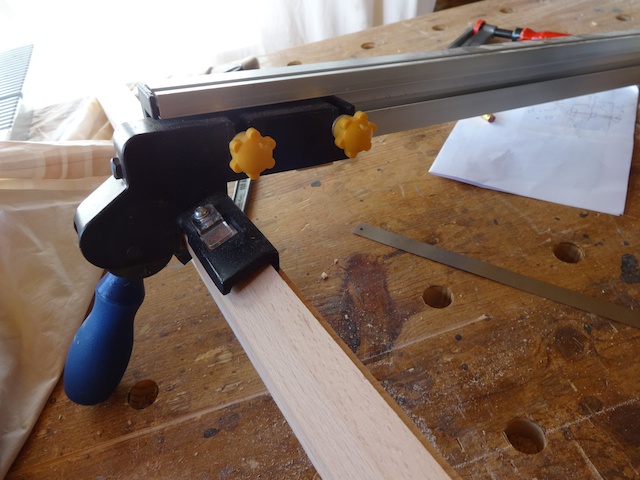

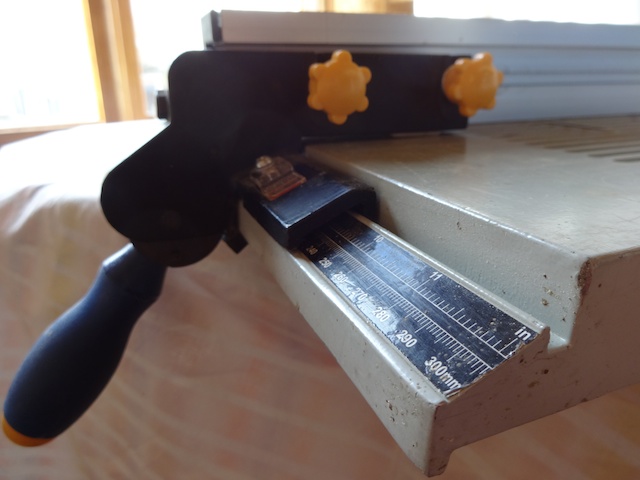

Et maintenant, il va falloir créer un nouveau guide parallèle... dans un premier temps, je décide de tenter de "copier" l'existant qui ressemble à ça :

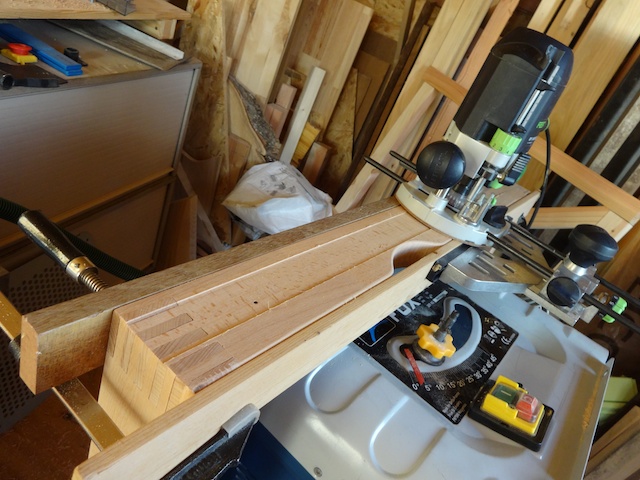

J'usine donc un profil en hêtre avec la même forme en quelques passages de défonceuse et un angle réalisé à la dégauchisseuse... et ça semble très bien fonctionner ! :

Y a plus qu'à fixer tout ça devant ma nouvelle table !!!

[chapao]

[Amélioration : Planéité table -> Guide parallèle 2/2]

Bon... j'ai peut-être parlé un peu vite : rapide test de perpendicularité de l'avant de la table avec la lame... j'ai presque 2mm d'écart d'un bout à l'autre de la lame... :

Restons zen... comme c'est le plateau qui relie la scie et le bâti, je dévisse toutes les vis de la liaison "plateau / bâti" et essaie d'améliorer les choses en faisant bouger le bâti (dans le bon sens )... "au pif"...
Je fais un essai... je n'ai plus que 0,5mm d'écart, yeeesss !

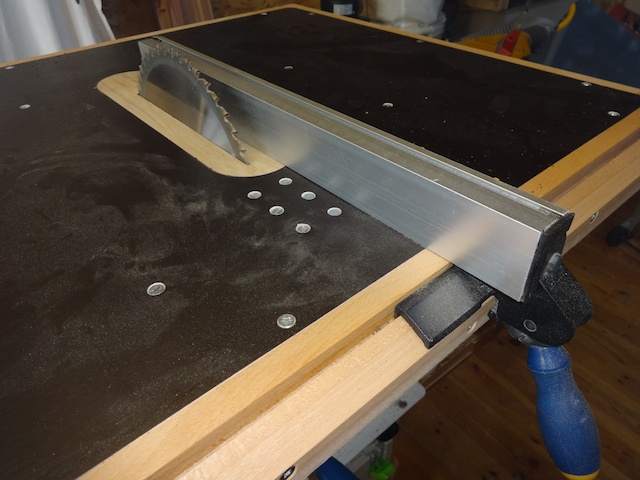

Pour finir de corriger cela, je crée une légère rainure sur la face avant de ma nouvelle table, là où va être fixé le profil de maintien du guide parallèle :

Et ça marche, plus d'écart... ouf...

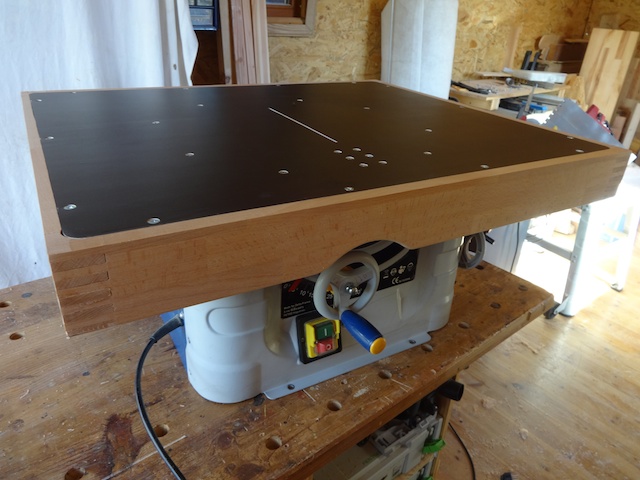

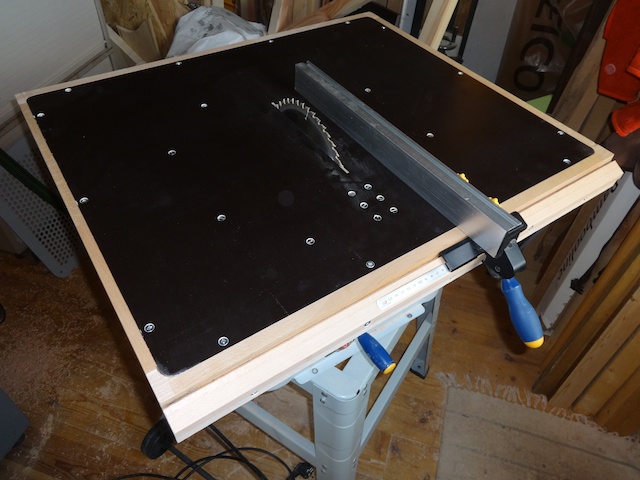

Bon, ben, je suis assez satisfait du résultat pour le moment, ça prend tournure ! :

Prochaine étape : la gestion de la zone autour de la lame !

[Dorora]

y'as du taff!!
joliment fait en tous cas!

[chapao]

Merci pour les encouragements Dorora => oui, y a du tag', et je te dis pas l'état de l'atelier : il faut que je commence par tout nettoyer avant de pouvoir faire quoi que ce soit d'autre ce matin

[Vulcano]

Ah oui c'est donc la même fixation de merde que la mienne. Bonjour la merde pour le réglage parallèle de la lame par rapport au guide (Incra)
En tout cas c'est du bon boulot ... Je pensais aussi refaire le mien car les rainures pour mon guide d'angle Incra ne passe pas dans le petite rainure d'origine et du coup je l'ai mis au bord de la table et c'est donc très loin ....

J'aime bien c'est propre ce que tu as fait. Niveau solidité de la fixation de la scie tu pense que cela va tenir dans le temps ? Et tu pense pouvoir améliorer le système d'aspiration qui est aussi inutile sur cette scie ?

++

Raph

[chapao]

Bonjour Vulcano,

Oui, le système de fixation m'a bien surpris... par son côté... "merdique" en effet
Bon, est-ce que ça tiendra dans le temps... ? Ben, difficile à dire avec les vibrations et l'effort de fou qui s'exerce sur cette petite barre de 1cm de diamètre... et le fait que tout cela soit désormais relié à du bois !
Mais bon, pas trop le choix, j'ai fait une gorge pile pile au diamètre de cette fixation et elle est bien bridée par 6 boulons traversants => pour le moment, rien à dire... et ma foi, si ça peut prolonger la vie de cette petite scie quelques années en attendant d'investir dans mieux, ce sera toujours ça de gagné !

Pour l'aspiration, je vais garder le capot qui entoure la lame, mais en le modifiant sur sa fin pour diriger plutôt les copeaux vers le bas ; et sous la machine, je vire l'espèce de grille perforée pour tenter d'y bricoler une sorte d'entonnoir sur lequel je puisse venir raccorder mon aspirateur à copeaux en diamètre 100mm... prochaine étape, mais là, je bricole mes plaques de tour de lame pour avoir une lumière toujours la plus petite possible entre la table et la lame (je bricole plutôt de petites pièces) ! Et je vais aussi faire des rainures plus importantes que celles d'origines qui sont toutes plates et peu pratiques !

[karnalta]

Bonjour Vulcano,

Oui, le système de fixation m'a bien surpris... par son côté... "merdique" en effet
Bon, est-ce que ça tiendra dans le temps... ? Ben, difficile à dire avec les vibrations et l'effort de fou qui s'exerce sur cette petite barre de 1cm de diamètre... et le fait que tout cela soit désormais relié à du bois !
Mais bon, pas trop le choix, j'ai fait une gorge pile pile au diamètre de cette fixation et elle est bien bridée par 6 boulons traversants => pour le moment, rien à dire... et ma foi, si ça peut prolonger la vie de cette petite scie quelques années en attendant d'investir dans mieux, ce sera toujours ça de gagné !

Pour l'aspiration, je vais garder le capot qui entoure la lame, mais en le modifiant sur sa fin pour diriger plutôt les copeaux vers le bas ; et sous la machine, je vire l'espèce de grille perforée pour tenter d'y bricoler une sorte d'entonnoir sur lequel je puisse venir raccorder mon aspirateur à copeaux en diamètre 100mm... prochaine étape, mais là, je bricole mes plaques de tour de lame pour avoir une lumière toujours la plus petite possible entre la table et la lame (je bricole plutôt de petites pièces) ! Et je vais aussi faire des rainures plus importantes que celles d'origines qui sont toutes plates et peu pratiques !

C'est dingue le nombre de similitudes avec ma einhell (vive le chinois !).

J'avais également pensé a faire sauter la plaque inférieur en plastique pourri pour faire un collecteur de copeaux relié à l'aspiration...

La mienne ne dispose même pas d'un guide arrière "low profil" pour effectuer un rainurage, je devrai en fabriquer un.

Coté fixation du moteur, d'après ce que j'ai pu voir, j'ai également une tige fixée au plateau qui permet l'inclinaison de la lame. Mais dans mon cas, j'ai l'impression que le gros de la charge est fixée directement au panneau frontale de la scie (avec les manettes). Si c'est le cas, çà devrait me faciliter un peu plus la vie.

En tout cas, je suis avec attention ton travail car je vais passer par la aussi, pour comme tu dis, lui donner quelques années de vie, le temps de trouver les numéros du lotto

[chapao]

[Amélioration : Tour de lame ⅓]

Sur la table d'origine, le tour de lame présente 2 défauts à mon goût :
1) le trou de passage de lame est fait pour fonctionner à tous les angles d'inclinaison de celle-ci : du coup, il est trop gros et permet le passage de chutes de bois pouvant gêner la progression d'une coupe.
2) un cache en plastique permet (tout de même !) de boucher le trou donnant accès au changement de lame, mais cette plaque est légèrement plus fine que l'épaisseur du métal de la table : du coup, la différence d'épaisseur crée une "marche" en bout de lame sur laquelle vient buter le bois en cours de coupe... De plus, les vis de maintien de cette plaque sont minuscules et "foirent" rapidement...

Mon idée est donc de créer une lumière suffisamment grand autour de la lame pour y accéder facilement, puis de pouvoir la boucher au plus près de la lame par un jeu d'inserts en bois : un pour chaque inclinaison de lame / utilisation voulue.

Je commence donc par créer la lumière = 2 demi-cercles reliés par deux lignes droites.

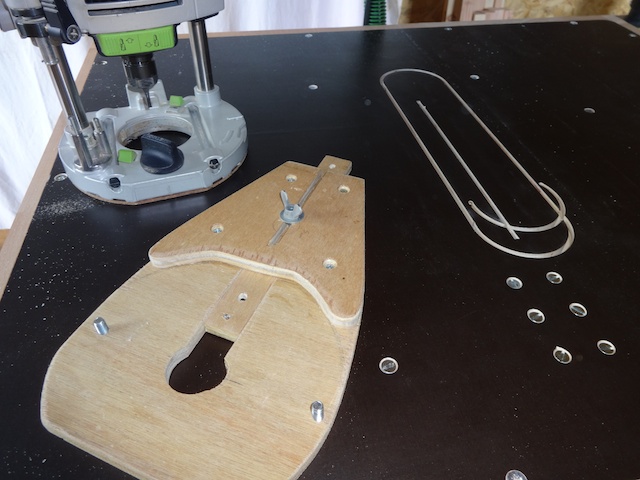

-> l'usinage des demi-cercles se fait grâce à un petit gabarit décrit par Santé dans ce pdf
-> la liaison des deux se fait en appui simple contre une règle.

Je fais une première passe avec une fraise de 4mm de diamètre, pour ne pas trop forcer lors de la réalisation des demi-cercles :

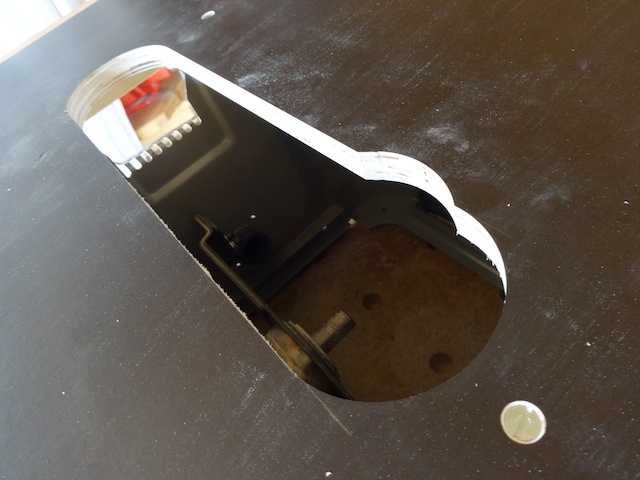

Donc... ben oui, j'ai "merdé" mon premier demi-cercle... car il est bien difficile de placer la pointe de centrage du gabarit au bon endroit, même en ayant fait un "pré-trou" avec la pointe d'un compas et en ayant un frontale sur la tête !

Bon, tant pis, je continue => j'enlève le plus gros de la lumière à la scie sauteuse (après avoir fait "sauter" les divers obstacle en dessous, comme un morceau de paroi du bâti... ) puis je finis grâce à ma grosse fraise à copier et son roulement haut :

Ca me plaît bien !

[chapao]

[Amélioration : Tour de lame ⅔]

Maintenant, il s'agit de créer les inserts pour reboucher tout ça à la demande !

Je rabote donc une vieille planche de chêne (très sèche) et me crée un premier insert avec la même technique que la lumière (sans oublier de re-régler le gabarit à demi-cercle ) et quelques coups de ponceuses pour que ça rentre "pile-poil".

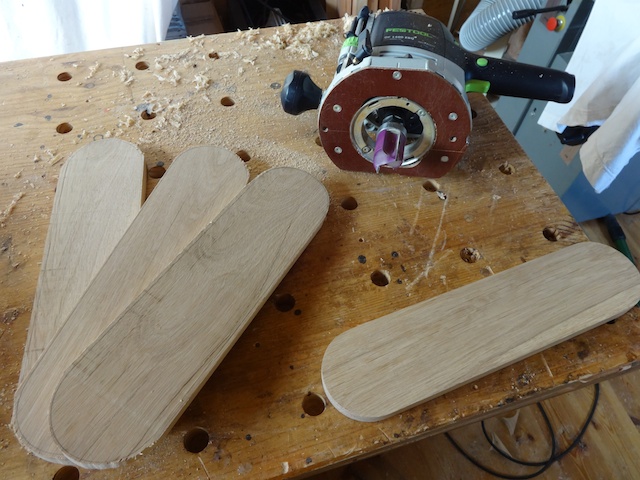

Ensuite, j'en duplique autant que ma planche le permet avec ma fraise à copier :

Ca rentre nickel, mais la lame touche les inserts, même en position basse => il faut faire un pré-trait à la scie circulaire.

Ensuite, je visse quatre petits bouts de ferraille plats sous la table, sur lesquels viendront se caler mes inserts, qui font la même épaisseurs que mon plateau de CP.
Cela dit, j'ai tout de même un petit basculement d'un bout à l'autre des inserts : je crée donc un petit lamage de 1mm à chaque endroit de contact avec les ferrailles, et j'y fixe une vis ; ce qui me permet de rendre l'ensemble réglable sur chaque point de contact !
Enfin, je visse aussi une petite ferraille du côté sortie de lame, afin que celle-ci ne puisse faire remonter mon insert de façon accidentelle.

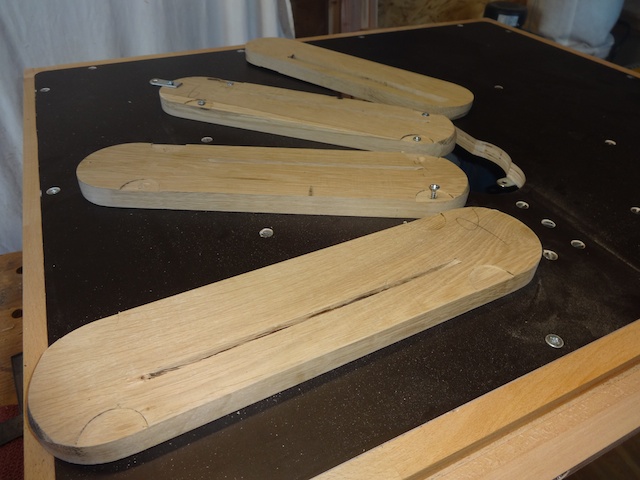

Voici donc ce que ça donne, à diverses étapes de la réalisation (le plus en haut est terminé et placé dans le bon sens / notez le petit chanfrein sur le pourtour de la face inférieure des inserts et le biais en avant de celui-ci pour faciliter leur mise en place) :

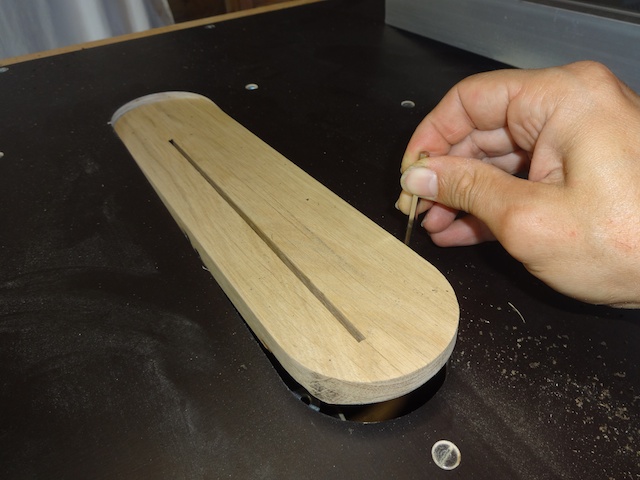

Voilà, ne reste qu'à créer les passages de lame souhaités, en mettant l'insert en place et en le maintenant simplement grâce au guide parallèle, avant de faire remonter la scie en route :

Pour le moment, je dispose de 4 inserts, mais je n'en ai finalisé que deux : un avec un passage de lame droit, et un avec un passage de lame permettant d'utiliser la lame quel que soit son angle d'inclinaison
Je garde les autres pour d'autres épaisseurs de lame et/ou d'autres angles d'inclinaison.

[chapao]

[Amélioration : Tour de lame 3/3]

Bon, et pour mon erreur de départ, ben finalement, ça me fait une petite lumière qui me permet d'ôter facilement mes inserts avec une clé allen par exemple, ou par simple pincement entre le trait de lame et cette lumière !

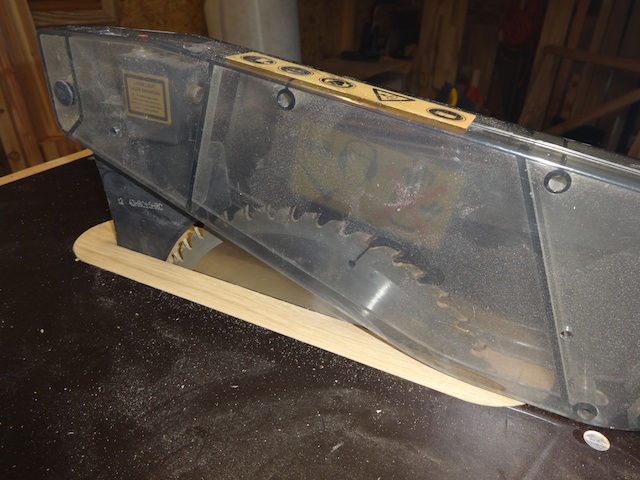

Reste à gérer le passage du couteau diviseur qui maintient la cape de protection de la lame.
Dans un premier temps, j'ai juste agrandi le passage de lame pour ce faire... :

...mais ça n'est pas satisfaisant dans le sens ou il faut accéder par en dessous de la machine pour l'enlever au besoin... ce qui est souvent le cas pour moi qui fais pas mal de coupes non débouchantes...
=> Je suis assez partant pour gérer la chose "à l'américaine" => en modifiant cette pièce pour ne garder que la partie "couteau diviseur" suffisante et en enlevant tout le reste (mais c'est de l'acier spécial => à voir si je peux l'usiner "facilement"...).
Je perds la protection de lame, mais je m'en sers de toute façon assez peu : impossible lors de coupes non traversantes, et souvent gênante sinon par sa grande largeur et son opacité : elle gêne l'utilisation de poussoirs et limite les coupes trop fines...
Sinon, resterait la possibilité de créer une sorte de bras déporté qui me tiendrait la cape de protection au dessus de la lame, sans liaison directe avec elle... à voir !

[Vulcano]

Ah c'est beau ! Ton insert ressemble au modèle américain ... Lol continu ...

[davidoffo]

Gros gros travail... Pour un chantier pas gagne d'avance... Bravo.

[pehelle]

Oui, beau travail, précis et propre.
Que celui qui n'a jamais commis d'erreur...

[Shitopicker]

Bonjour,

je suis avide de découvrir la suite...
Une suggestion pour le guide parallèle, s'inspirer du guide Biesemeyer (T square fence) facile à régler :
http://joe.emenaker.com/Table-Saw%20Fen ... 0Fence.htm
un exemple : http://www.metabricoleur.com/t643-table ... a-kity-419

[Esope60]

Excellent, j'envisage de faire la même chose sur ma MacAllister (et oui c'est la même daube).
Cependant s'il n'y avait que le problème de planéité. Il faut carrément tou refaire sur la mienne.
L'articulation du moteur est très mauvaise. Lorsque je monte la lame, elle bouge latéralement.
Donc en gros si la lame sort de 10mm et qu'elle est parfaitement alignée avec le guide, Si je monte à 15mm j'ai un jeu de 1 voir 2 mm sur la longueur de la lame. C'est énorme, et bien pourrit.

Je vais peut être m'inspirer de ton travail prochainement...

[chapao]

Bon courage Esope60... j'avoue que je me suis lancé dans ce projet parce que justement ma lame n'avait pas trop de jeu et que je me suis donc dit que ça en valait la peine, mais si même la lame est foireuse... j'hésiterais...

Et merci Shitopicker pour les infos... même si mon guide parallèle est déjà refait (reprise de l'ancien) et fonctionne bien : j'ai déligné des baguettes de 1cm de large tout à l'heure : nickel !

J'en suis aux rainures et chariots associés... mais le temps manque ! : et oui, il fait beau et relativement doux dehors, et du coup, je fais... du béton... aïe, pas la tête !

[pehelle]

Je n'ai pas compris, chapao : tu fais un nouveau plan de travail de ta scie de table en béton ???

[chapao]

Ah, au moins ce serait stable et durable non ?

[pehelle]

Ah ça... Bon courage !
