[Projet] Plan de meuble TV

[jft68]

Pour dessiner la mortaise, entrer en édition du composant pied par un double clic,
positionner des lignes guides à l'endroit où tu veux creuser ta mortaise,
ensuite prendre l'outil rectangle et dessiner la forme de ta mortaise entre les lignes guides.
Lorsque c'est fait, prendre l'outil pousser-tirer et commencer à pousser sur la surface de la mortaise,
arrêter le déplacement et saisir au clavier numérique par exemple 35 et Entrée.
Ta mortaise aura donc 35mm de profondeur.

Il faut absolument que tu fasses l'effort de regarder les vidéos. Tu apprendras beaucoup plus vite.
On met un temps fou à t'expliquer tout ça par le texte.
Alors que si tu regardes attentivement les vidéos tu vas immédiatement comprendre la logique,
que tu vas répéter sans cesse dans tous tes dessins.

[jft68]

@ Jean-Mich,
ton fichier Excel étant lourd à télécharger, je l'ai refait dans un traitement de texte et converti au format PDF.

Traçage d'un polygone avec SU.pdf

(278.57 Kio) Téléchargé 111 fois

[acdcu]

Pour dessiner la mortaise, entrer en édition du composant pied par un double clic,
positionner des lignes guides à l'endroit où tu veux creuser ta mortaise,
ensuite prendre l'outil rectangle et dessiner la forme de ta mortaise entre les lignes guides.
Lorsque c'est fait, prendre l'outil pousser-tirer et commencer à pousser sur la surface de la mortaise,
arrêter le déplacement et saisir au clavier numérique par exemple 35 et Entrée.
Ta mortaise aura donc 35mm de profondeur.

Il faut absolument que tu fasses l'effort de regarder les vidéos. Tu apprendras beaucoup plus vite.
On met un temps fou à t'expliquer tout ça par le texte.
Alors que si tu regardes attentivement les vidéos tu vas immédiatement comprendre la logique,
que tu vas répéter sans cesse dans tous tes dessins.

oui mes le lien jarive pas a le voir sniff sniff

[acdcu]

heu ses normal que ma mortaise sois pas du bon cotter comment modifier se beug

[jft68]

oui c'est normal.
Tu as fait une copie simple de ton composant, mais cette copie il faut que tu en fasses une copie miroir.
Ainsi ta mortaise sera placée du bon coté.

Donc, faire un clic droit sur ta copie et dans la boîte de dialogue tu choisis "retourner le long de"
et allant sur les petites flèches à droite prendre "axe vert du composant".
Regarde les axes sur ton dessin pour t'aider.
Cette fois, ta mortaise sera du bon coté.
Lorsque ton coté gauche du meuble sera fait avec son panneau, sélectionner tout et tu en fais de même une copie miroir de l'autre coté.

[jft68]

Tu peux accéder à certaines des vidéos de Bertrand Lisée, par ici:
https://skydrive.live.com/?cid=ef5ebd0cbc32b77f

Lorsque tu dis que ça ne marche pas avec l'autre lien, peux-tu dire précisément ce qui se passe ou pas ?

[Jean-Mich]

Bonsoir Jean-Franco,

Je m'absente quelques heures et tu en es déjà aux copies miroir .

Merci pour le PDF. Il faudra vraiment que j'apprenne à faire des PDF.

Mais que vois-je, tu lui as refait son plan C'est injuste c'est vraiment trop injuste

Amicalement Jean-Mich

[jft68]

pour acdcu,
tu peux suivre ici un pas à pas pour la réalisation d'un établi.
C'est basique, mais cela peut te permettre d'avancer dans ton apprentissage.
http://www.zonetravaux.fr/forum/viewtopic.php?f=23&t=70

[acdcu]

ji suis rester toute apremme quesque vous en pensser

[fullman]

Tu peux accéder à certaines des vidéos de Bertrand Lisée, par ici:
https://skydrive.live.com/?cid=ef5ebd0cbc32b77f

Lorsque tu dis que ça ne marche pas avec l'autre lien, peux-tu dire précisément ce qui se passe ou pas ?

Bonsoir,

Ce lien mène sur des fichiers .exe

Tout est ok pour ces fichiers ? N'avons nous rien à craindre à les lancer ?

Cordialement

[Modération] lien changé vers fichiers vidéo au format SWF

[Jean-Mich]

Bonsoir Fullman,

Rien a craindre elles sont clean

Cordialement Jean-Mich

[jft68]

Non rien à craindre, j'aurais dû le préciser.
Mais pour ceux que ça gène il y a les versions SWF.
Entrée par ici: https://skydrive.live.com/?cid=ef5ebd0cbc32b77f

PS; Je change le lien dans le post du dessus; ce sera plus clair est moins inquiétant pour certains.

[jft68]

ji suis rester toute apremme quesque vous en pensser

Que du bien !

Eh bien voilà un bel effort. Et tu as aussi créé tes scènes. Formidable!
Maintenant il faut faire tes faux tenons et tes mortaises.

[acdcu]

oue ses sa qui est compliquer lol commen faire des faux tenon mortaise je ses faire xd

[acdcu]

commen faire les tenons loool et merci a vous tous sans vous ji serer pas ariver

[Jean-Mich]

Bonjour Acdcu,

Quelle belle progression et en quelques heures, félicitations

Cordialement Jean-Mich

[jft68]

Bonjour,

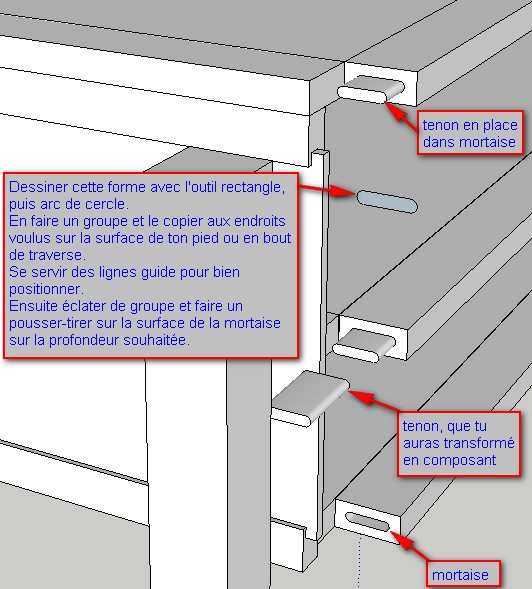

il me semblait avoir lu que tu allais utiliser des faux tenons.
En général il sont arrondis car à moins de disposer d'une mortaiseuse à bédane²,
tu vas faire tes mortaises à la défonceuse ou en bout d'arbre de ta dégauchisseuse.

Il faut donc dessiner cette forme sur le pied.

et voici le fichier SU pour t'aider.

Meuble TV Acdcu.skp

(205.01 Kio) Téléchargé 120 fois

[Fylm]

Il y a vraiment des pros de Sketchup ici dis donc.
Partir d'un brouillon et en quelques heures arriver à en faire ce que vous en avez fait, c'est top.
Merci pour lui.

@Jean-Mich, comme vous le disiez plus haut, est ce que ça vaut la peine de reprendre sous tutos,
les explications les plus basiques ? Je pense que tes fichiers suffisent.
Juste un truc, faire comme jft, le transformer en pdf, ce qui permet à un plus grand nombre de les lire.
(et c'est moins lourd).

[Jean-Mich]

Bonjour Fylm,

Il me semble t'avoir donner carte blanche
Je n'ai pas le logiciel qui permet de créer des PDF
Merci de le faire pour moi

Amicalement Jean-Mich

[Jean-Mich]

Bonjour,

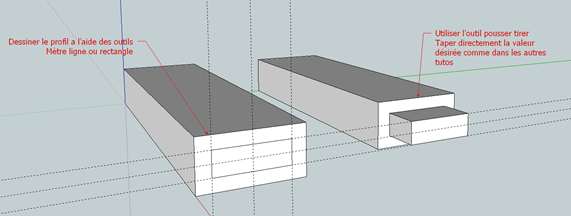

Voici un tuto rapide pour la création d'un tenon.
C'est une méthode parmi tant d'autres...

C'est moi beau que ceux de Jean-Franco, mais je lui laisse son style que soit dit en passant

Jean-Mich
