[Projet] Plan de meuble TV

[acdcu]

que pensser vous de se plan je compte la realiser des
que j aurai finie mon bureau

ses mon deusieme plan que je realise sa fait 3 jour que j ia installer sketchup
si ya des truc qui cloches ses normal lol

[Jean-Mich]

Bonjour Acdcu,

Merci de mettre le plan Sketchup en ligne, il y a beaucoup de chose qui ne vont pas.
Ne t'inquiète pas nous savons tous que Sketchup est difficile a maitriser au début.

Cordialement Jean-Mich

[jft68]

Bonjour,

Ne t'inquiète pas nous savons tous que Sketchup est difficile a maitriser au début.

Jean-Mich, me permettras-tu de ne pas partager cette généralité avec toi ?

Pour Acdcu,
afin que les tracés soient nets sur ton document il faut aller dans le menu affichage > Styles d'arêtes et là ne cocher que "Arêtes".

Sur ta vue éclatée, pour une meilleure lisibilité, tu peux remplacer les textes par des lettres ou des chiffres.
Fais apparaître les textes longs, dans la fiche de débit seulement.

Pour le dessin Sketchup, il y a effectivement des choses à reprendre.
Comme le dit Jean-Mich, si tu nous mets ton fichier à disposition, on pourra te montrer ce qui n'est pas correct.
En tout cas merci pour tes efforts à vouloir partager ce que tu fais.
Bonne continuation.

[Fylm]

Un autre petit conseil, outre ce qu'on déjà dit jean-mich et jft, c'est ton titre.
Essaye de mettre quelque chose de plus explicite du genre "[Projet] Plan de meuble TV, qu'en pensez-vous ?"
parce que là j'ai d'abord cru à quelqu'un qui voulait se présenter et s'était trompé de forum.

[acdcu]

voila les deux premiers fichiers

[acdcu]

voila les autres lol

[acdcu]

voila la liste des debit

[Jean-Mich]

Bonsoir Jean-Franco,

Tu le prends en charge
Mieux vaut pour lui que nous ne soyons pas dix sur le sujet.

Amicalement Jean-Mich

Ps: Ce n'est pas de l'esquive

[Jean-Mich]

Bonsoir Acdcu,

Merci pour le partage, tu as même penser a la feuille de débit.
Là tu auras toutes l'aide que l'on peut te fournir, j'attends simplement la réponse de JTF68.
C'est lui qui m'a former, tu verras garde bien tes plans, et dans quelques mois après formation, il te ferons bien rire

Tes assemblages sont bien en tenons mortaises?

Cordialement Jean-Mich

[jft68]

eh Jean-Mich, ça tu sais le faire, donc lui expliquer aussi, non ?

Mieux vaut pour lui que nous ne soyons pas dix sur le sujet.

Il y en a plus dans dix têtes que dans une...

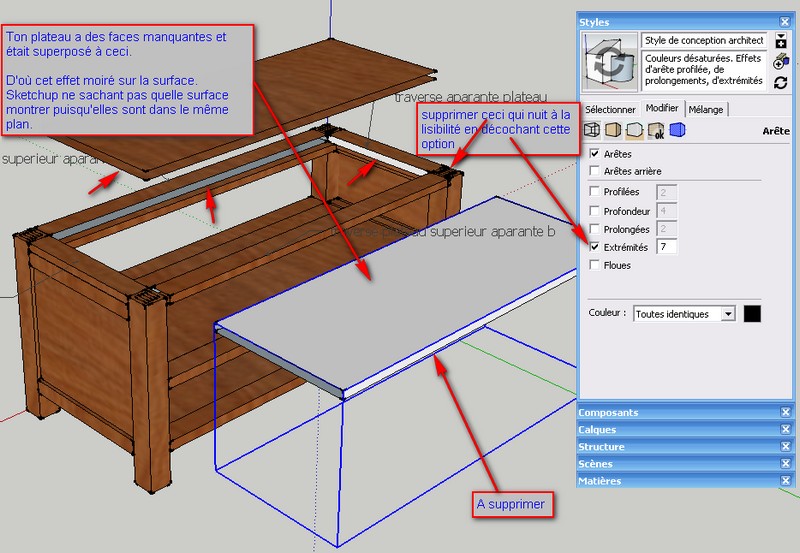

Aller je te fais le début...

[Jean-Mich]

Bonsoir Jean-Franco,

C'est une blague, j'aurais commencer par le pousser tirer ...

Sauf erreur de ma part nous en sommes là

Amicalement Jean-Mich

[jft68]

ah quand même tu réagis !
oui à regarder son dessin je pense que notre ami Acdcu dessine au trait, au lieu de faire une surface et de l'extruder pour arriver à un volume.
Je ne sais pas pourquoi mais ça me rappelle quelqu'un

Pour Acdcu, tu n'es pas obligé de faire un fichier Sketchup pour chaque vue.
Il faut rester dans le même fichier et faire des copies de tes sous ensembles que tu déplace dans l'espace SU.
Puis tu cadres ta vue écran sur cette partie et tu crée une scène.
Tu peux créer autant de scènes que tu le souhaites.

[Jean-Mich]

Re,

ah quand même tu réagis !
oui à regarder son dessin je pense que notre ami Acdcu dessine au trait, au lieu de faire une surface et de l'extruder pour arriver à un volume.
Je ne sais pas pourquoi mais ça me rappelle quelqu'un

Là tu es méchant, Je ne sais pas pourquoi je me sent viser

@Acdcu

Je me met au travail pour ta formation basique de SU je te prépare des tutos sur les différentes fonction de Sketchup (SU).
Il te faudra un peu de patiente les tutos sont long a faire.
Je me met au travail demain matin sur les principes de bases, nul doute que JTF68, prendra le relai pour les actions plus complexes...

Cordialement Jean-Mich

[acdcu]

a je travaille au pousser tirer mes ya des pieces qui deconner j ai encore et commen on fait pour creer des scene et ses koi une scene mdr
et quand je creer mon plateau et que je vai creer mon composant b ya toujour une face qui manque je ses pas commen faire

[Jean-Mich]

Bonsoir Acdcu,

Il ne faut pas placer la charrue avant les boeufs
Les scènes ne sont pas pour tout de suite, nul doute sur tes motivations, mais il faut commencer par le commencement
D'abord nous apprenons a se servir de SU est ensuite, nous passerons aux scènes et animations.

Si tu es impatient je te conseil de regarder les vidéos suivantes http://blisee.org/Videos.html.
N'hésites pas a les télécharger c'est gratuit et entraine toi, mets la vidéo sur pause et essai de reproduire les dessins qu'il t'explique, tu trouveras peut -être un peu casse bonbons cette méthode, mais c'est le seul moyen d'apprendre les bases, avec notre aide en cas de blocage sur un point précis.
Il faut absolument un peu d'implication perso si tu veux y arriver.
Quand on le veut on peut, j'en suis la preuve vivante Ce n'est pas une certaine personne qui diras le contraire

Cordialement Jean-Mich

[jft68]

Pour ton plateau:
outil rectangle et tu fais ta surface aux dimensions.
Ensuite donner de l'épaisseur à ton plateau avec le pousser-tirer. Disons 24mm.
Quand tu es là, immédiatement, tu en fais un composant.
Pour cela sélectionner tous les éléments de ton plateau; tu fais un triple clic sur la surface.
Tu devrais avoir tous les segments et surfaces sélectionnés de couleur bleue.
Clic droit > Créer composant et saisir un nom: plateau.
Chaque fois que tu dessines une pièce de ton meuble, il faut faire comme ça.

Pour les scènes, ce n'est pas la priorité pour l'instant.
Il faut apprendre à dessiner avec Sketchup d'abord.
Le reste viendra en son temps.

[jft68]

@ acdcu, comment dans la pratique comptes-tu assembler ton meuble ?
Tenons-mortaises, tourillons, lamelles, rainures languettes, vissage ?
Tu n'as rien représenté sur ton dessin à ce sujet.

Pour les pieds, c'est vraiment très lourd ce que tu veux faire. Est-ce vraiment nécessaire ?
Cela va aussi être coûteux en bois ou MDF ?

[Fylm]

@Jen-Mich
Si tu te sens de faire des tutos, j'ai toujours la trame que j'avais utiliser pour celui de modération. À la limite, je veux même bien me charger de le transcrire de cette façon... Si toutefois cela vous intéresse.

[acdcu]

merci ses cool de ta pare jean mich et jft68 super cool les gars merci

[acdcu]

Bonsoir Acdcu,

Merci pour le partage, tu as même penser a la feuille de débit.
Là tu auras toutes l'aide que l'on peut te fournir, j'attends simplement la réponse de JTF68.
C'est lui qui m'a former, tu verras garde bien tes plans, et dans quelques mois après formation, il te ferons bien rire

Tes assemblages sont bien en tenons mortaises?

Cordialement Jean-Mich

nn faut tenon mes je pensse que sa doi etre pareilledans se genre de logiciel
