Besoin de conseils pour construire une table basse

[hug29200]

Salut à tous,

J'aimerais savoir si vous pouvez me donner quelques conseils concernant la création d'une table basse de 120 x 80 avec sur le plateau du haut deux support vitre pour insérer des photos.

J'ai un souci car je ne sais comment faire la jonction avec mon plateau inférieur et mes pieds.
Si quelqu'un à des conseils ou bien des plans cela pourrait m'aider.

En sachant que les cotes sont celles de mon ancienne table basse et qu'elle commence à être un peu "branlante" elle vient de chez le fameux suédois...

Comme matériel j'ai une scie circulaire monté actuellement sous table, une défonceuse, et une bonne perceuse visseuse.
Merci de tous vos conseils.

[Tarif]

Un plan, photo, ... histoire qu'on comprenne bien ton problème.

[hundertaker]

En gros, il ya un plateau et 4 pieds?

[hug29200]

pas de souci je vais essayer de vous faire un schema du projet que j'ai, en sachant que je n'ai pas fais les beaux art et que je viens tout juste de me mettre à sktechup... (il y a une heure, je viens de le telecharger et c'est assez complique). je vais vous faire un schema a main levé et je vous l'envoi.
En attendant pouvez-vous m'indiquer si mon outillage me suffit pour réaliser ce projet.
Merci de vos précieux conseils.

[hug29200]

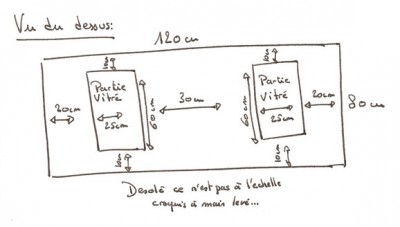

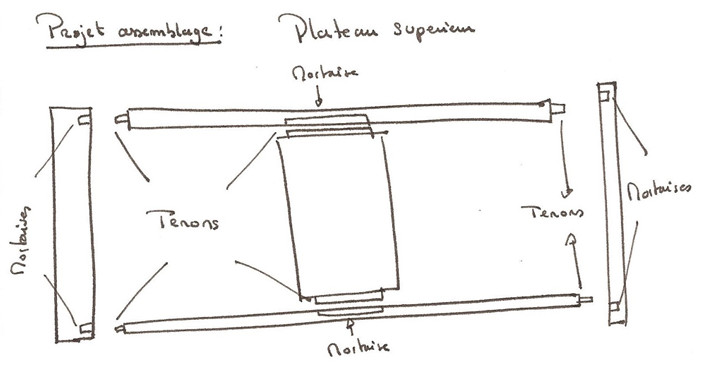

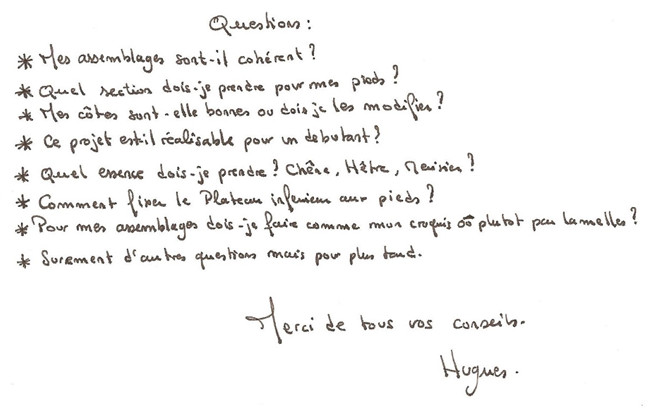

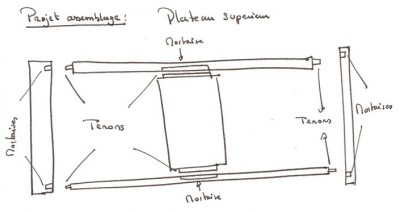

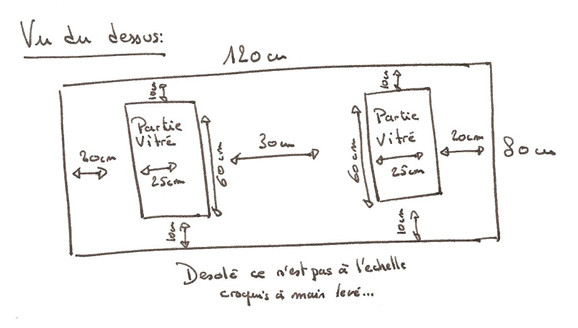

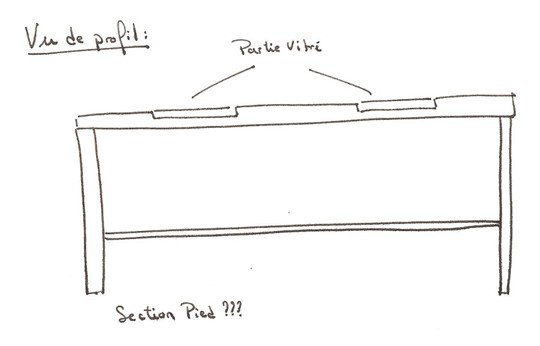

donc voici les deux croquis realise à main leve il y a certaine question sur les plans.
merci de vos réponses

[hundertaker]

1)sauf erreur, ça a l'air, il manque la manière d'assembler les pieds (conseil tenons/mortaises)
2)section fonction du plateau souvent (esthétique), un 50x50 pourrait bien aller
3)Je te conseille de bien refaire ton plan à l'échelle en vue de face côté et de dessus, c'est la meilleur manière de se rendre compte de ce que ça donne ( proportions et volumes)...nul en, sketchup ? Boule n'en avait pas non plus, pas bien grâve !
4)Oui, tu as une def, c'est l'outil magique...fait des tenons/mortaises pour la soliditée
5)l'essence, c'est ton choix, tout est bon, vas caresser le bois et tu saura ...
6)déjà vu plus haut en T/M
7)Assemblages: T/M plus résistants que lamelles

[jft68]

Bonjour,
j'ai une question concernant les vitres.
Sont-elles prévues pour être posées par dessus le plateau en bois, creusé de leur épaisseur ? (combien ?)
Ou bien y aura t-il deux vitres l'une sur l'autre (prenant les photos en sandwich) permettant une certaine transparence ?

Les pieds devront t-ils être au ras du plateau ou bien en léger retrait ?
Vu la dimension du plateau et pour être harmonieux je ferais des pieds en 65 x 65, voir plus.
Puisque tu prends modèle sur une table du suédois, quelle section ont-ils actuellement ?

Pour l'épaisseur du plateau on peut faire du 30mm tout en massif, ou donner l'illusion en prenant du panneau latté en 20 ou 22 avec la ceinture en massif qui elle ferait 30 mm.

Quelle hauteur (plateau inclu) doit faire ta table ?

Si tu peux me donner ces informations, je te ferai une proposition en Sketchup (désolé je ne suis pas Boule alors j'ai besoin d'un assistant )ce soir si cela t'intéresse. Pour la fixation du plateau inférieur je te proposerai aussi quelque chose de simple.

[hug29200]

Salut tout le monde,

Un grand merci pour vos conseils. Alors pour la section des pieds le suédois propose du 50x50. Pour les plateaux de verre je compte faire une première rainure pour poser soit une fine planche de contre plaque ou bien un plateau en verre et une deuxième plus large pour poser le plateau supérieur qui sera au même niveau que mon plateau supérieur

Pour la hauteur de la table je compte reprendre le pseudo modèle suédois avec 450.

Pour l'ensemble je comptais prendre du chêne pour le rendu et pour la solidité.

J'ai bien saisi que les meilleurs assemblage sont les tenons mortaises.

Un grand merci de tous vos précieux conseils.

[macbast]

T'as pas un lien ou une photo du "Suédois"

[jft68]

Bonsoir,

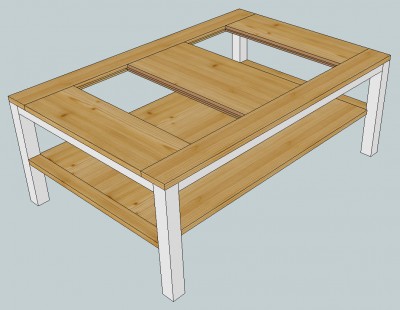

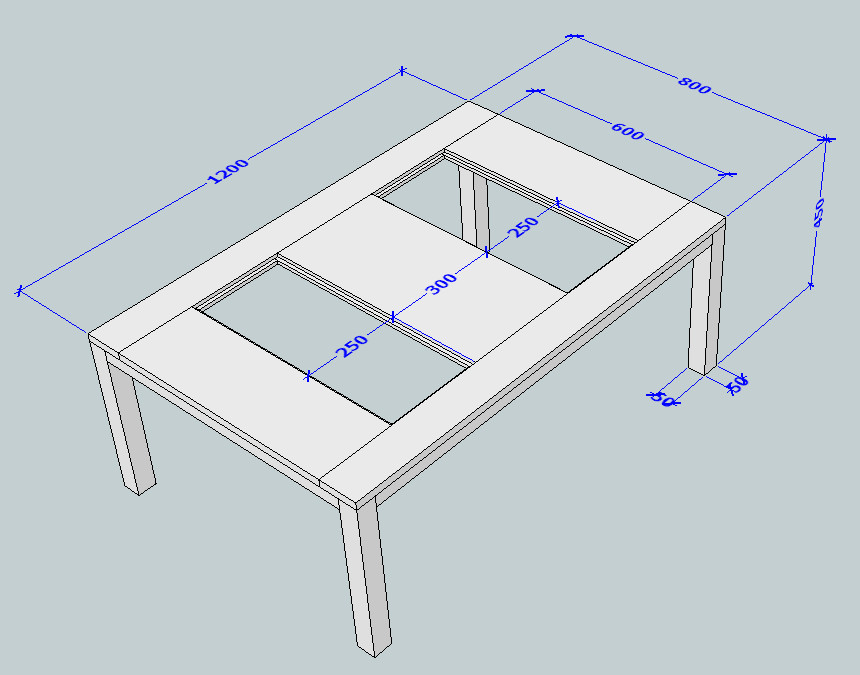

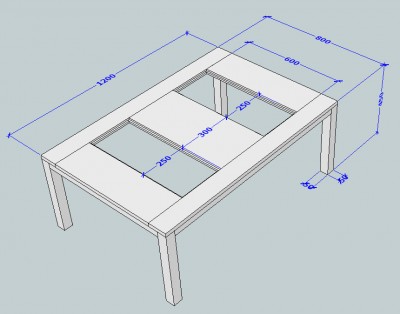

à partir de tes croquis et informations, voici ce à quoi je suis arrivé. Mais ce n'est qu'un dégrossissage.
Il faudrait me faire tes remarques et je pourrais détailler plus avant avec les assemblages possibles.
Pour le plateau du bas, ce n'est pas un souci, mais à quelle hauteur du sol se trouve t-il ?

Pour les vitres je n'ai pas vraiment compris ce que tu veux faire.
Dans cette épure, je me suis contenté de faire une feuillure de 10 x 10.
Le plateau tel que représenté fait 20 avec dessous des traverses qui font 30 x 20. C'est elles qui assureront la liaison avec les pieds. A te lire.

[hug29200]

GENIAL !!!!!!
C'est nickel c'est exactement ça. Par contre les traverses comment les fixes tu au plateau supérieur? Comment fixes-tu le plateau supérieur aux pieds et comment fixes-tu les traverses aux pieds? Tenon Mortaise, tourillon ou lamelles ?
Un grand merci pour tes bons conseils
Par la suite comment fixer le plateau du dessous en sachant qu'il est à 21 cm du sol.
Encore mille merci pour ta précieuse aide.

[jft68]

Si tu fais tout en massif, il faut prévoir et anticiper une peu les mouvements du bois selon les saisons.

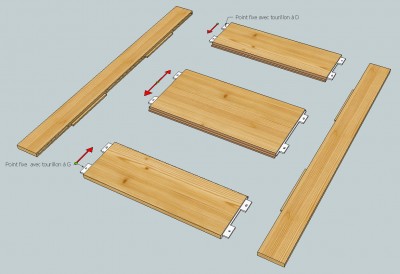

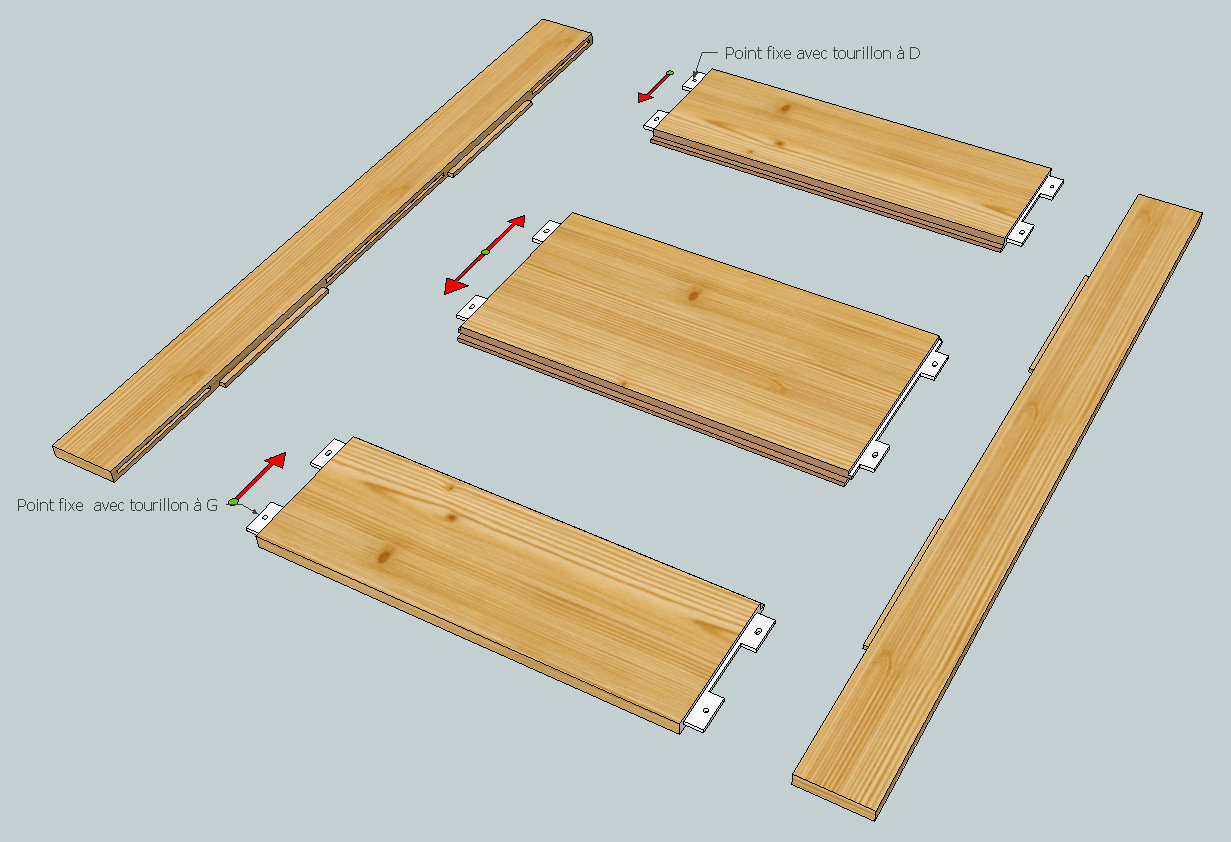

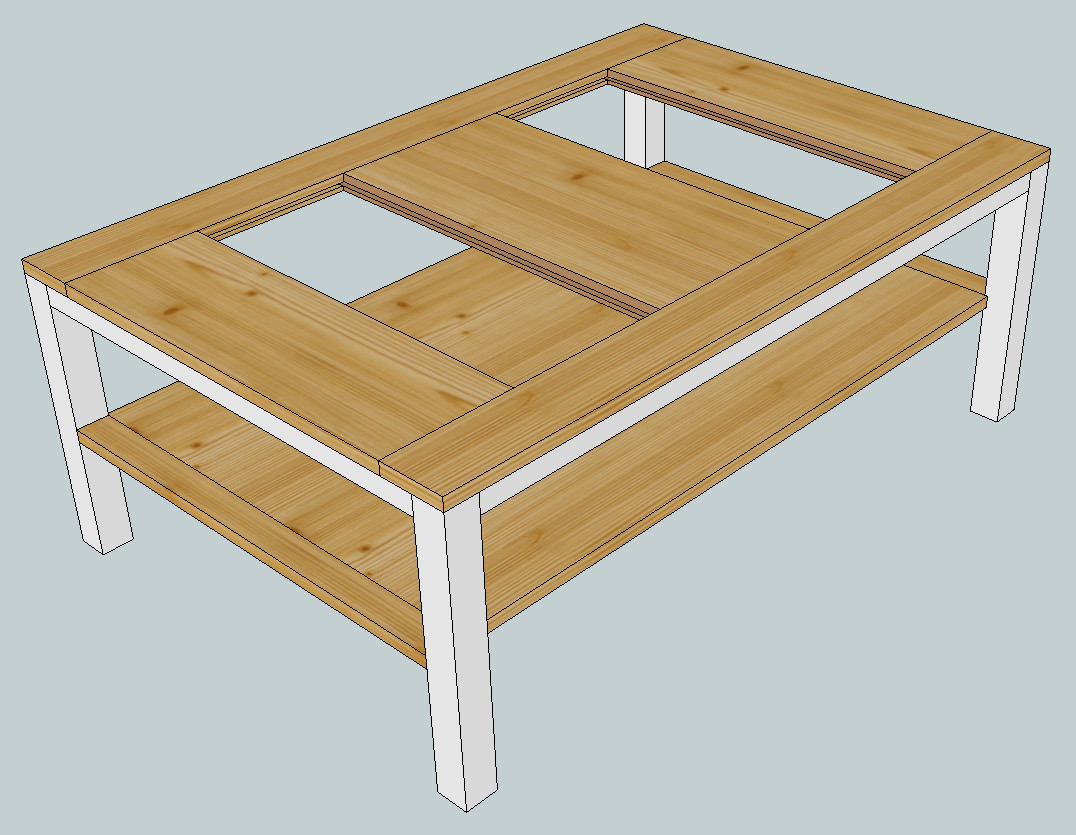

Dans les images suivantes j'ai texturé les dessins pour bien figurer le fil du bois pour les assemblages que j'ai prévu.
Ils sont faits de telle sorte que les panneaux puissent se dilater sans contraintes.

Pour le plateau j'ai prévu de faire se dilater les trois panneaux vers l'intérieur, là où sont les vitres.
Je suis parti de l'idée que les vitres seraient un peu moins larges que leur logement, nous donnant ainsi un degré de liberté.
Les tourillons sont positionnés par le dessous mais ne sont pas débouchants.
Des trous oblongs dans les tenons de 6mm d'épaisseur permettent aux panneaux de s'expanser.

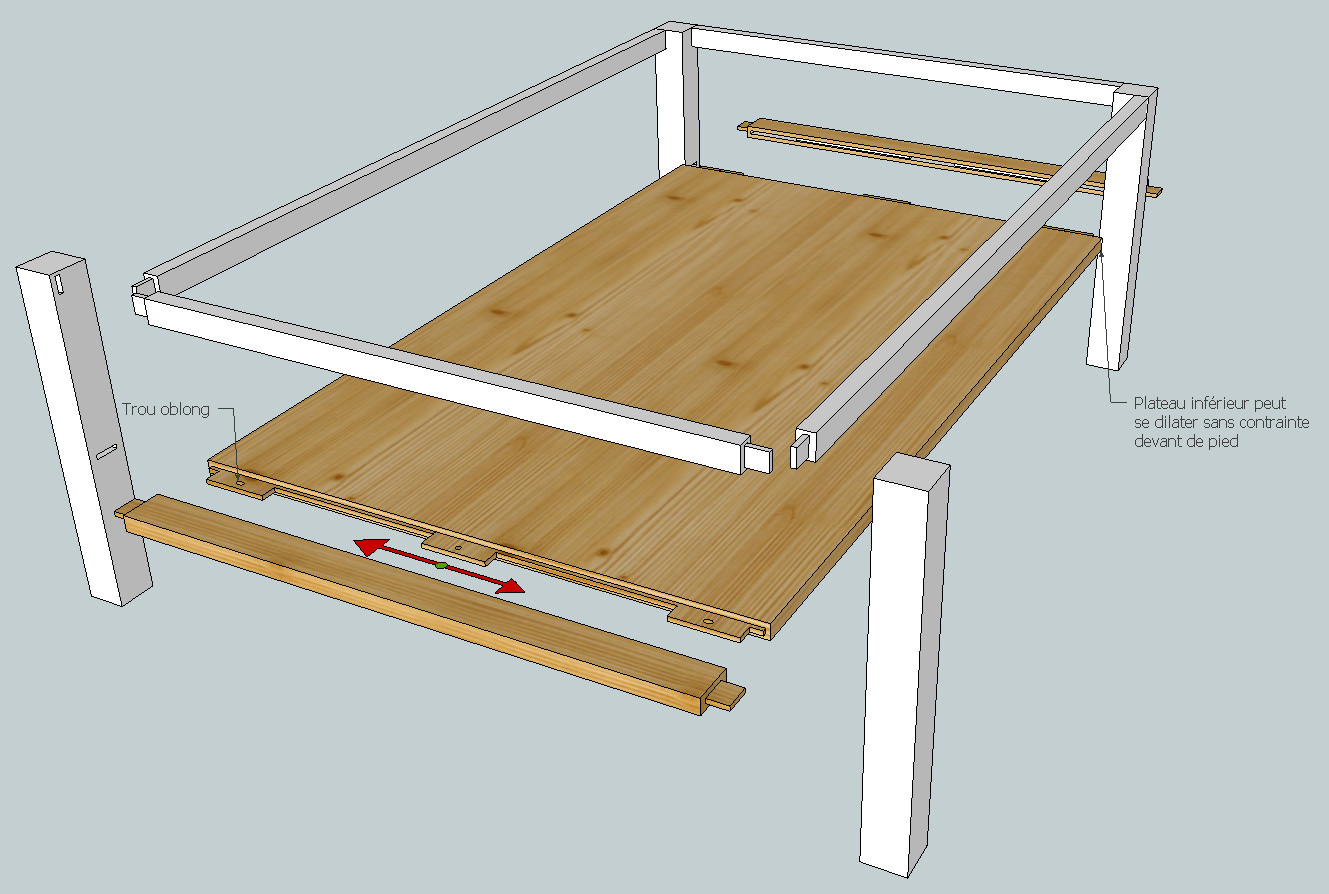

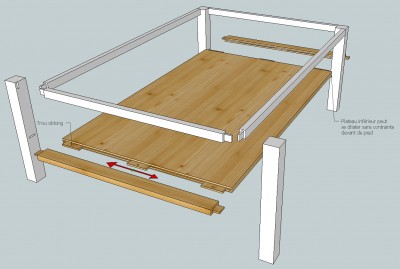

Pour le plateau du bas, j'ai pratiqué de manière identique.
Les deux alèses en bout sont munies de tenons pour la liaison avec les pieds.
Le panneau peut se dilater entre les pieds sans contraintes.(il y a 5mm de débord sur le pied dès le départ pour anticiper un éventuel retrait.
Afin que la dilatation soit symétrique, j'ai placé un tourillon en point fixe au milieu de la largeur du plateau.
Des trous oblongs dans les deux tenons extérieurs permettront le "coulissage".
Pour l'attache du plateau sur la ceinture, il y a de nombreuses solutions, ce n'est pas compliqué.

Ce sont des idées, mais il est possible de faire sûrement autrement.
Tous les commentaires sont les bienvenus.

[hug29200]

SUPER SUPER !!!!!!

GENIAL un grand merci pour ces plans super explicite, par contre petite question les tourillons pour fixer le plateau supérieur je perce les pieds, mais vais-je avoir assez grand pour ne pas rentrer en contact avec mes tenons.
Pour les tenons je vois bien qu'il y a des emplacements pour les tourillons, j'enfilerais donc les tourillons par dessous pour qu'il ne se voit pas sur la partie supérieur. Est ce bien cela ?
Quelle colle dois-je utiliser pour les tenons mortaises.

[jft68]

Bonjour,
content que cela te convienne.

Aucun tourillon n'est nécessaire pour fixer ton plateau supérieur aux pieds.
La structure de la table est constituée par les quatre pieds, la ceinture et le plateau inférieur.
Le plateau supérieur n'est que posé sur la structure et vissé.

Tu peux simplement visser depuis le dessous des traverses dans le plateau, après avoir pratiqué quelques perçages d'un diamètre légèrement supérieur à celui de ta vis. Ainsi, cela laisse une possibilité de jeu.
Il y a déjà eu un fil à ce sujet où j'avais fait un croquis du principe. http://www.copaindescopeaux.fr/forum/vi ... =19&t=3328

Il faudra bien sûr noyer la tête de vis dans un fraisage ou un lamage. Voir ce croquis http://www.copaindescopeaux.fr/forum/do ... &mode=view

Autre solution c'est de visser des taquets en L sous la plateau.
C'est un classique pour fixer des plateaux de table en massif affin de permettre les mouvements du bois.
Voir ce fil où cela a déjà été traité. http://www.copaindescopeaux.fr/forum/vi ... e&start=15

Pour le collage tu prends de la colle vinylique blanche pour intérieur.
MAIS, il ne faut pas coller tous les tenons- mortaises.
La conception que je te propose est faite pour un meuble tout massif. C'est à dire que j'essaie de ne pas bloquer les mouvements du bois, mais leur donner de l'aisance, sans que l'esthétique n'en souffre trop.
Regarder aussi ce fil. http://www.copaindescopeaux.fr/forum/vi ... =19&t=1651

Donc, coller les traverses de la ceinture ainsi que les tenons tu plateau inférieur dans les pieds.
Ensuite pour le plateau supérieur.
On pourrait ne rien coller et assembler le tout seulement en chevillant "à la tire" dans les trous que j'ai représenté.
Toutefois, si cela t'inquiète, tu peux coller seulement les tenons que j'ai indiqué comme points fixes.
Les autres il faut les laisser "glissants".

Pour le plateau inférieur, tu ne colles que le tenon central, que tu peux faire un peu plus large si tu veux, mais ce n'est pas nécessaire. Dans mon dessin ils font 80 mm. Ainsi les variations dimensionnelles du plateau se feront en gros, symétriquement de part et d'autre.

PS: tu peux faire un chevillage traversant, cela donne un style "à l'ancienne".
C'est affaire de goût.

[hug29200]

Ok c'est bon j'ai compris, bon maintenant il me reste le plus dur à faire... trouver le bois.

Dés que j'aurais commencé ma réalisation je te tiendrais au courant, et si cela ne te dérange pas trop, je t'enverrais les photos au fur et a mesure pour que tu puisses suivre ma réalisation, et le cas échant rectifier les mauvais tirs.

MERCI MERCI !!!!!

[jft68]

Très bien,
je t'enverrai ce soir mon fichier Sketchup qui est réalisé aux dimensions que tu m'a donné.
Tu pourras comme cela tirer les impressions cotées des différentes pièces.

Oui, ce serait bien sympa que tu nous envoie les photos au fur et à mesure de l'avancement de la réalisation.

[hug29200]

Merci pour le temps que tu as passé pour mon projet.

Maintenant il me reste plus que le bois à trouver. Que me conseilles-tu ?

J'ai vu que HM Diffusion commercialise du bois, je vais regarder de leur côté... Je regarderais bien du cote des grandes surfaces mais j'ai peur de tomber sur des prix de folie, ou bien même ne pas trouver du massif, au pire je trouver du pseudo lamelle colle...

Quel diamètre me conseilles-tu pour mes trous de chevillage ?

[jft68]

Pour le bois, si tu n'es pas équipé pour dégauchir et raboter, cela va être plus compliqué.
Car tu ne pourras pas partir de bois brut.

Chez HMD, ce sera cher, de plus c'est du bois avivé. C'est à dire qu'il est brut, non raboté.
On a simplement déligné en planches de largeurs et longueurs variables.
Tout le mauvais bois est enlevé, sauf les noeuds.

En grande surface ce sera très limité en choix (ils font très peu de massif) et de qualité très moyenne.
Le lamellé-collé oui, pour les plans de travail, généralement.
Si on n'est pas équipé et que l'on débute c'est souvent sur ces produits que l'on jette son dévolu, faute de mieux.
Mais l'aspect visuel ne sera pas le même. Tout dépend de ce tu veux obtenir.

L'idéal c'est de trouver à proximité de chez toi une association de boiseux qui pourraient raboter ton bois brut, si tu en trouves.
Ou alors faire connaissance avec un boiseux qui est équipé en conséquence.
Je rends assez régulièrement ce service dans mon voisinage. Je suis sûr que si tu lances un appel sur le forum, tu peux découvrir quelqu'un pas très loin de chez toi. En tout cas c'est à tenter.

Trouver une scierie pas trop loin de chez toi qui accepterait de te dégaucir et raboter tes planches serait une bonne affaire.
Ça existe, mais c'est rare !

Penses à te géolocaliser sur le forum, tu pourras peut-être repérer des membres dans ta région.
http://www.copaindescopeaux.fr/forum/vi ... =18&t=1067

Pour le chevillage, j'ai prévu du Ø6.

[hug29200]

Merci de tes bons conseils. Pour la géolocalisation c'est bon c'est fais mais il y a qu'une personne qui s'est inscrit sans laisser d'adresse e-mail.

Pour le bois je compter peut être suivant ce que j'allais trouver comme bois investir dans une petite degau-rabot type premier prix pour me familliariser avec la bête et investir dans quelques mois quand j'aurais tout bien assimilé.

Je vais quand même me renseigner prés de chez moi il y a une scierie à 45 mn de la maison.

Pour info tu est de quel région ? Pour ma part je suis dans le département de la manche à Granville ( à cote 5mn)

[jft68]

Moi, je suis de l'autre coté, en Alsace.
Cela fait un peu loin pour que tu fasses un petit saut chez moi

Si tu peux investir dans un R/D cela t'ouvrira effectivement d'autres perspectives pour ce qui est de l'utilisation de bois massif.
