la Domino du pauvre!

Venez ici présenter vos trucs et astuces, du gabarit le plus élaboré au plus petit tour de main.

Modérateur : DeD

jp190
Fan
Messages : 97
Inscription : 20 sept. 2013, 17:07
Localisation : Creuse
Contact :

la Domino du pauvre!

Message par jp190 »

Bonjour à tous

Je reviens du post d'Alexdsl (table de salon) et je suis :mrgreen:
Je suis ce post car j'ai un projet à peu près similaire en vue, mais P..., cette machine, la Domino, c'est le rêve!
Allez, c'est bientôt Noël, voyons voir ça de plus près, d'abord le prix : (blanc) blanc nécessaire pour enregistrer les chiffres :
Nom de D...!
Bon, ben ça a beau être bientôt Noël, c'est même pas la peine d'imaginer une telle demande :
j'entends déjà la réponse de la mère Noël : ça va pas non! même en gagnant au loto, il y a d'autres trucs plus urgent à acheter, ne serait-ce qu'une maison sans atelier pour commencer!
Ce à quoi je lui aurait sûrement répondu que sans des générations de bricoleurs, on en serait encore à tailler des silex, ou alors, que je comprenais ce bon vieux Léonard d'être resté célibataire! ;)
Bon,ben, comme d'hab : d'emmerde toi!
:idea:
et si que je m'en fabriquais une!
Non! c'est idiot... nul... irréalisable... bien que!
A la réflexion, la Domino, au départ, c'est toujours une défonceuse, non?
Voyons voir mes "richesses" :
J'ai les fraises droites... super! avec ça :lol:

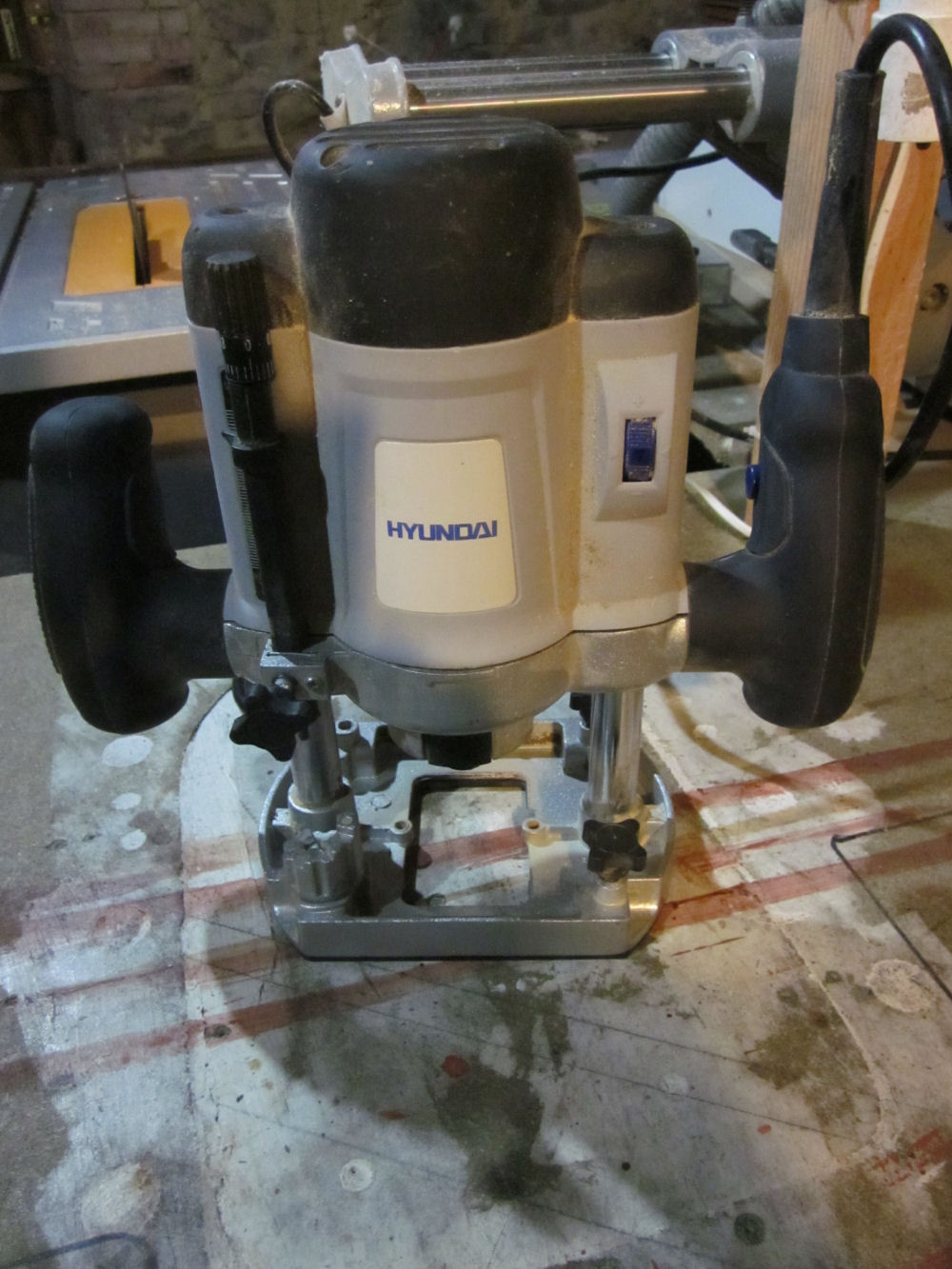

oui, mais j'ai aussi ça :
Photo 051.jpg
j'en ai deux (on garde ses réflexion idiotes... merci!) récupérées en solde pour 60€ (les 2)
d'accord, pour ce prix la, ça ressemble à une défonceuse, ça a un moteur, un mandrin de serrage et... c'est à peu près tout : le reste n'est que de la quincaillerie.
Elles n'ont pas été utilisées depuis au moins 3 ans, je ne risque pas grand chose!

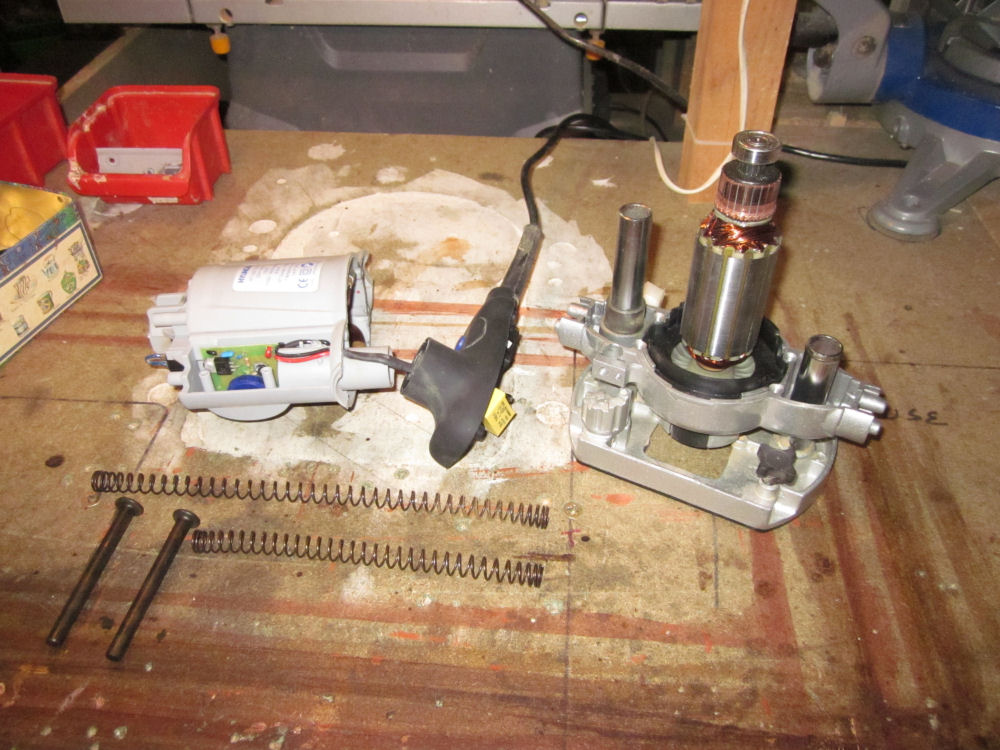

le mieux, c'est d'en démonter une, et de voir ce qu'on peut en tirer!
Photo 052.jpg
pas de panique : le Prof Barnard a dû avoir aussi peur lors de la première implantation d'un cœur humain!

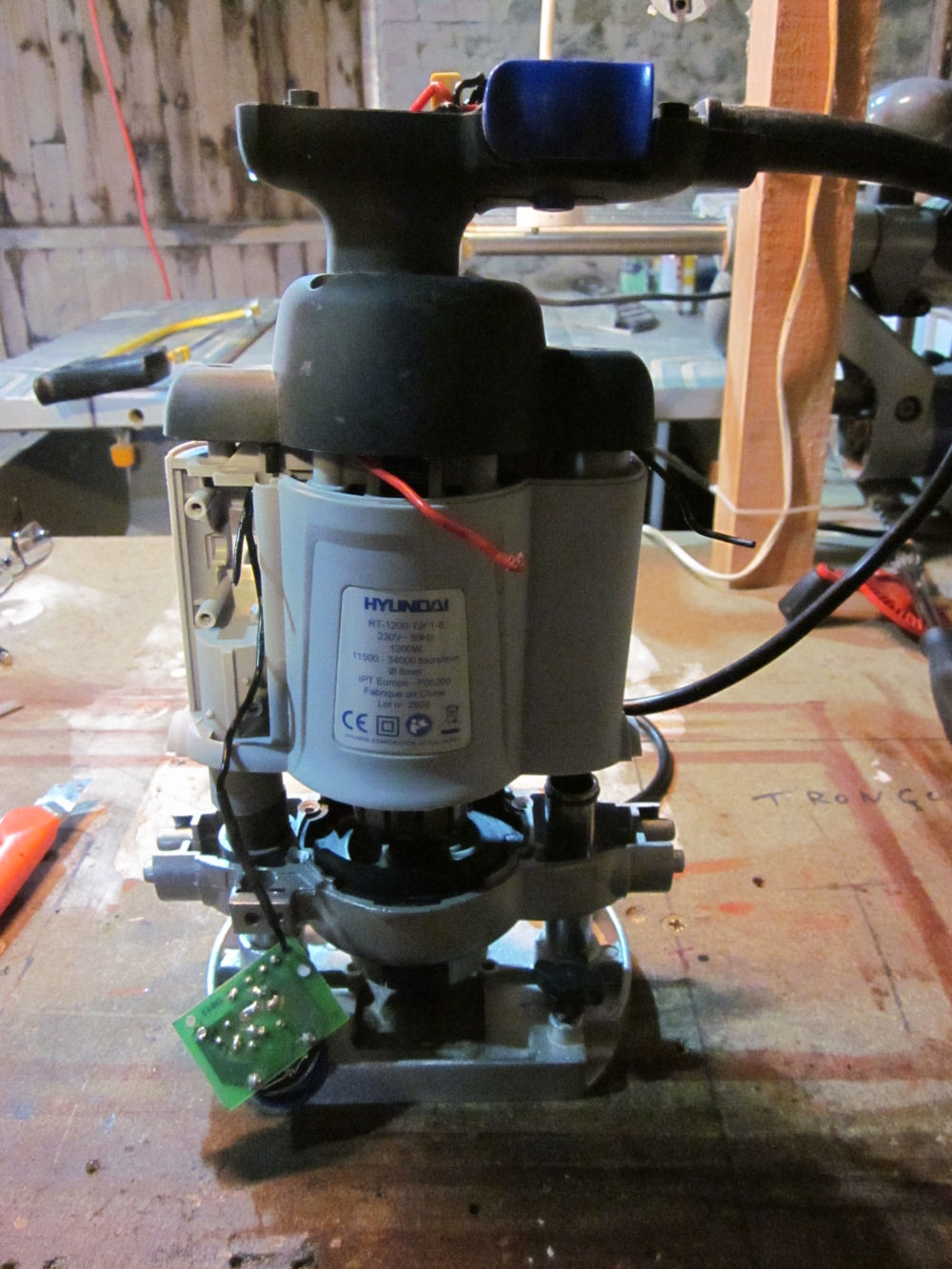

d'abord, je veux changer la poignée de commande de place
Photo 053.jpg
ouais, y doit y avoir moyen de moyenner
allez, je fais ça proprement et je reviens
a+
j-pierre
j-pierre

En essayant continuellement, on finit par réussir.
Donc : plus ça rate, plus on a de chances que ça marche.
Proverbe Shadok
jp190
Fan
Messages : 97
Inscription : 20 sept. 2013, 17:07
Localisation : Creuse
Contact :

Re: la Domino du pauvre!

Message par jp190 »

le remontage attendra un peu car je m'aperçois que ce sera plus facile de m'occuper de la semelle lorsque celle-ci est démontée

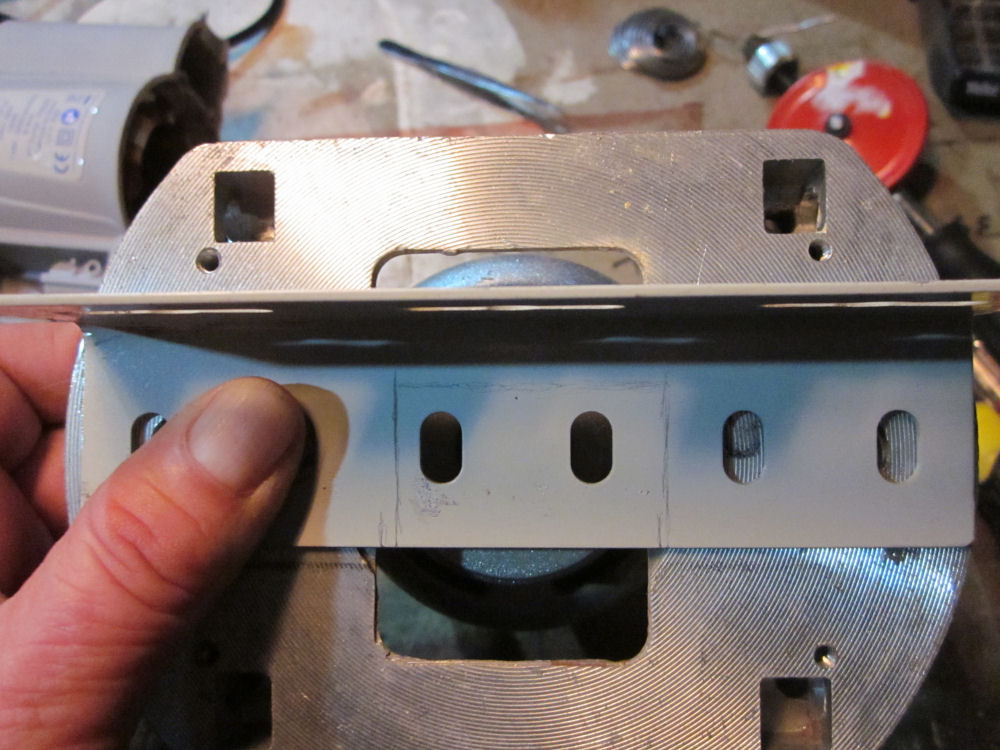

d'abord découpe de l'équerre à dimension et puis marquage pour les découpes suivantes... (oui je sais, elles sont à retracer ;) ) mais ça sera pour demain!
Photo 055.jpg
il a plu toute la journée et je me les caille dans l'atelier!
vive la Creuse en novembre :lol:
à bientôt
j-pierre
j-pierre

En essayant continuellement, on finit par réussir.
Donc : plus ça rate, plus on a de chances que ça marche.
Proverbe Shadok
Le poseur
Accro
Messages : 127
Inscription : 06 janv. 2013, 11:59
Contact :

Re: la Domino du pauvre!

Message par Le poseur »

Bonsoir

Projet ambitieux, je vais le suivre avec intérêt.
Pour t'encourager a continuer, saches que tu n'es pas le seul a avoir eu cette idée.
Un geotrouvetou génial a fabriquer cette machine épatante:
https://www.youtube.com/watch?v=F0Fpgdz ... ata_player
jp190
Fan
Messages : 97
Inscription : 20 sept. 2013, 17:07
Localisation : Creuse
Contact :

Re: la Domino du pauvre!

Message par jp190 »

super truc dis-donc
pour finir le mien ne sera pas si ambitieux puisque je pars d'une défonceuse qui a déjà la présence du réglage de la profondeur, par contre je n'aurais pas, je pense, autant de possibilités de réglages... mais c'est à voir!
par contre mon équerre ne me plait pas : pas assez rigide et surtout pas assez de possibilité de réglage en hauteur
je vais chercher autre chose
a+
j-pierre
j-pierre

En essayant continuellement, on finit par réussir.
Donc : plus ça rate, plus on a de chances que ça marche.
Proverbe Shadok
Avatar de l’utilisateur
AlexDSL
Accro
Messages : 1976
Inscription : 17 janv. 2013, 21:45
Contact :

Re: la Domino du pauvre!

Message par AlexDSL »

:mrgreen:

Beau petit projet, good luck !
jp190
Fan
Messages : 97
Inscription : 20 sept. 2013, 17:07
Localisation : Creuse
Contact :

Re: la Domino du pauvre!

Message par jp190 »

salut alex c'est de ta faute tout ça :lol: :lol: :lol:
j-pierre

En essayant continuellement, on finit par réussir.
Donc : plus ça rate, plus on a de chances que ça marche.
Proverbe Shadok
Avatar de l’utilisateur
Antoine86
Accro
Messages : 449
Inscription : 07 déc. 2012, 14:18
Localisation : Poitiers (86)
Contact :

Re: la Domino du pauvre!

Message par Antoine86 »

Quand on à pas les moyens, faut avoir des idées :) Ou alors attendre que le brevet de Festool tombe dans le domaine public :mrgreen:

Bonne chance pour la suite en tout cas, je vais suivre ce fil avec curiosité.
Avatar de l’utilisateur
oliver67
Accro
Messages : 1361
Inscription : 17 mai 2012, 19:15
Localisation : strossburi
Contact :

Re: la Domino du pauvre!

Message par oliver67 »

Slu,

Je vois pas bien où tu veux en venir. Et ça m'intéresse bien.
Lorsque tu dis que la domino n'est qu'une défonceuse, je dirais pas exactement. Elle est munie d'une fraise à mouvement latéral qui permet le fraisage d'un trou oblong sans déplacement de la machine.
La semelle est munie de picots qui empêchent tout mouvement lors du fraisage. Tu comptes intégrer ça ?
A plus.
Alcoolisme.
Celui qui se fait prendre en Iran, y raque !
Coluche.
jimmy
Fan
Messages : 115
Inscription : 30 avr. 2012, 00:12
Contact :

Re: la Domino du pauvre!

Message par jimmy »

Je suis curieux de voir comment reproduire l'oscillation latérale de la domino.
tom89
Habitué
Messages : 62
Inscription : 30 avr. 2012, 00:12
Localisation : auxerre yonne
Contact :

Re: la Domino du pauvre!

Message par tom89 »

un modèle a déjà était fait

première partie

seconde partie
jp190
Fan
Messages : 97
Inscription : 20 sept. 2013, 17:07
Localisation : Creuse
Contact :

Re: la Domino du pauvre!

Message par jp190 »

bonjour à tous
pour moi, il y a 3 déplacements à prévoir :
la profondeur, comme je pars d 'une défonceuse, elle y est et je la garde
le réglage en hauteur, ça c'est la semelle qui le fera
le latéral, déplacement de la machine, eh oui, j'ai bien précisé du "pauvre" :lol:
en définitive, ma "domino" sera plutôt une sorte de "rainureuse" travaillant horizontalement et guidée par une semelle en équerre
équerre que je ferais sûrement en cp après avoir vu les vidéos citées plus haut
disons, que je la rebaptiserais "clio" en espérant qu'elle aura tout d'une grande ;)
mais c'est un peu l'aventure, je ne sais pas encore ce que ça va donner et si ça sera facile à manier
on verra bien!
j'y rebosse cet aprem
a+
j-pierre
j-pierre

En essayant continuellement, on finit par réussir.
Donc : plus ça rate, plus on a de chances que ça marche.
Proverbe Shadok
Avatar de l’utilisateur
oliver67
Accro
Messages : 1361
Inscription : 17 mai 2012, 19:15
Localisation : strossburi
Contact :

Re: la Domino du pauvre!

Message par oliver67 »

J'y vais de mes idées.
En fait, si tu réalises une semelle à fixer sur le bois à usiner et un coulissement de la défonceuse sur cette semelle fixe, reste plus qu'à trouver un système permettant la répétitivitittité au mm près.
Alcoolisme.
Celui qui se fait prendre en Iran, y raque !
Coluche.
Avatar de l’utilisateur
Antoine86
Accro
Messages : 449
Inscription : 07 déc. 2012, 14:18
Localisation : Poitiers (86)
Contact :

Re: la Domino du pauvre!

Message par Antoine86 »

Je vois bien un système de butée de chaque coté pour contrôler la largeur de la mortaise, mais ça impliquera de verrouiller la machine sur la pièce à usiner, pas si simple.
Avatar de l’utilisateur
Eataine
Accro
Messages : 4630
Inscription : 30 avr. 2012, 00:12
Localisation : non peut-être?
Contact :

Re: la Domino du pauvre!

Message par Eataine »

Et avec des trous ovales sur la pièce fixée à la semelle et des pivots "aux bons endroits" sur la partie fixée à ta pièce à usiner... la longueur des trous ovales donne la longueur de ta mortaise...
jp190
Fan
Messages : 97
Inscription : 20 sept. 2013, 17:07
Localisation : Creuse
Contact :

Re: la Domino du pauvre!

Message par jp190 »

eh ben, ça cogite, ça cogite... super pour moi!

mais pour l'instant, je règle les pb inhérent à ma promo... et y'en a :lol:

pour le réglage de l'équerre de semelle, je me suis servi des 2 bossages taraudés à 6 mm et qui servaient au serrage des tiges porte guide
perçage progressif à 6, 7, 8 et 8,5 mm pour les futurs boulons de 8

réalisation d'un nouveau système de serrage de la descente (ils avaient lâchés sur chaque machine)
(boulon pris dans du plastic fondu... vous savez les sachets de tites billes qu'on met dans l'eau chaude, avec un capuchon d'inhalateur pour l’asthme comme moule)

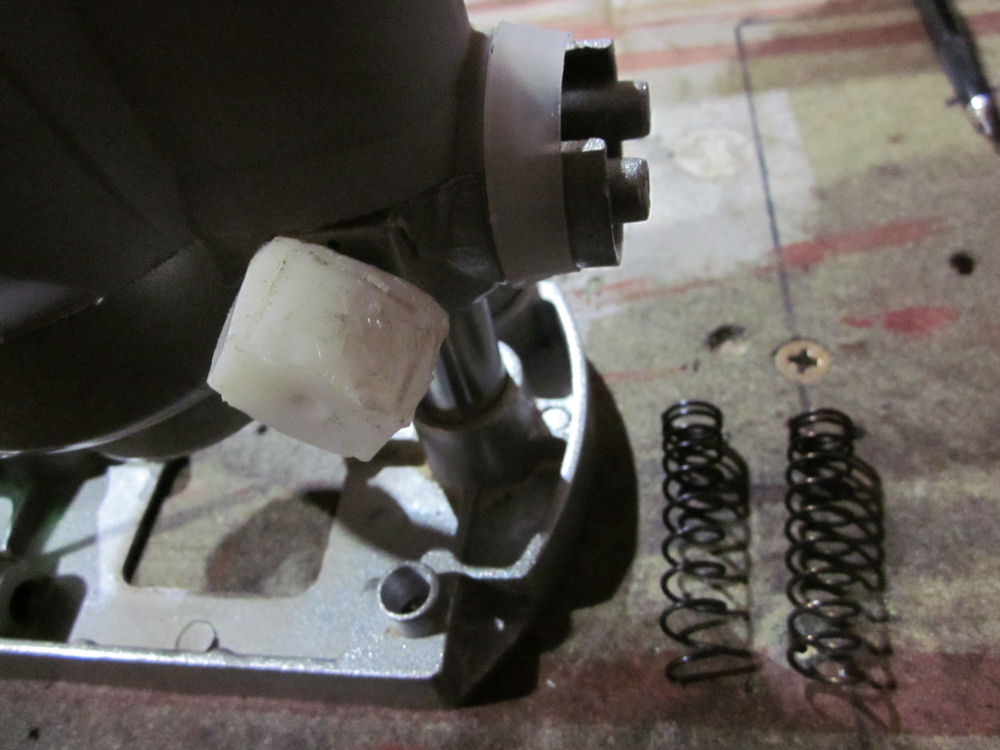

souplesse des ressorts de descente (marre de faire de la muscu!) raccourcis de 5 cm et étirés d'autant, ça marche super!

changement d'un fil électrique devenu trop court avec le déplacement de la poignée... y en avait 4, mais bien sûr c'était le plus c... à changer :twisted:

en commençant à remonter, je me suis aperçu que les poignées avaient un double rôle : poignée bien sûr, mais aussi bague de maintien de la partie basse en alu et du corps en plastic, après recherche j"ai trouvé le truc parfait : bague conique de serrage de tube dans les siphons... impec! sauf que j'en ai qu'une... je devrais trouver ça dans le rayon plomberie de ma quincaillerie!
tite photo pour voir les progrès :
[img]
[/img]

je n"ai regardé que très rapidement vos derniers msg, et j'avoue ne pas avoir tout compris
une chose est sûre : je ne fait pas de gabarit : j'ai la "santé" pour les mortaises précises
mon but est de réaliser une machine qui me permettra de réaliser les assemblages de planches pour les plateaux de table : donc en milieu de planche, ce que la "santé" réalisera difficilement
la largeur de la mortaise ou rainure n'aura pas besoin d'une grande tolérance, je pense qu'une simple lumière avec un repère devrait suffire
enfin je finis le remontage et je me penche sérieusement sur l'équerre de semelle
mais si vous avez un petit plan pour me permettre de visualiser ce que vous me proposez, ça serait super!

à bientôt

j-pierre
j-pierre

En essayant continuellement, on finit par réussir.
Donc : plus ça rate, plus on a de chances que ça marche.
Proverbe Shadok
Avatar de l’utilisateur
AlexDSL
Accro
Messages : 1976
Inscription : 17 janv. 2013, 21:45
Contact :

Re: la Domino du pauvre!

Message par AlexDSL »

jp190 a écrit :salut alex c'est de ta faute tout ça :lol: :lol: :lol:
Bah, tu sais, ce que j'ai fait pour l'instant (et je n'ai pas fini), j'aurais pu le faire avec une lamelleuse sans problème ! ;)

Mais je suis convaincu que ton projet est plus un défi technique qu'une réelle volonté de faire "comme moi".

Bonne continuation !
pehelle
Accro
Messages : 1492
Inscription : 11 févr. 2013, 21:16
Localisation : Villeneuve d'Ascq
Contact :

Re: la Domino du pauvre!

Message par pehelle »

L'ingéniosité qu'ont certains me bluffe. Je suis sûr de ne pas être le seul.
Mais j'ai hélas du mal à suivre tant les termes utilisés me découragent .
La comprenure est difficile, quoi !

N'hésite pas à être très clair dans les mots que tu utilises. Pour ma part, et une nouvelle fois, je pense ne pas être le seul, j'aimerais bien comprendre tes phrases du premier coup ! Bravo et bon courage. ;)
Si haut que l'on soit placé, on n'est jamais assis que sur son cul. - D'après Montaigne
jp190
Fan
Messages : 97
Inscription : 20 sept. 2013, 17:07
Localisation : Creuse
Contact :

Re: la Domino du pauvre!

Message par jp190 »

pour pehelle : qu'est-ce que tu ne comprends pas?
j-pierre

En essayant continuellement, on finit par réussir.
Donc : plus ça rate, plus on a de chances que ça marche.
Proverbe Shadok
jp190
Fan
Messages : 97
Inscription : 20 sept. 2013, 17:07
Localisation : Creuse
Contact :

Re: la Domino du pauvre!

Message par jp190 »

la partie purement transformation machine est terminée... ouf!

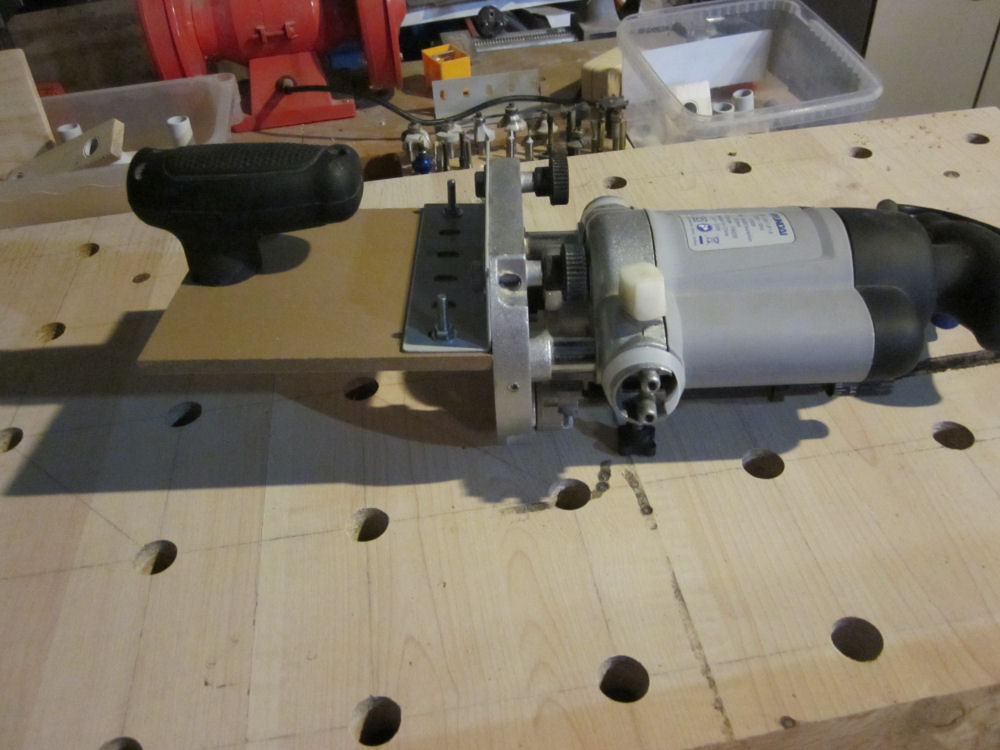

pour voir ce que ça donne, j'ai rapidement "bidouillé" une semelle et installée la deuxième poignée :
Photo 060.jpg

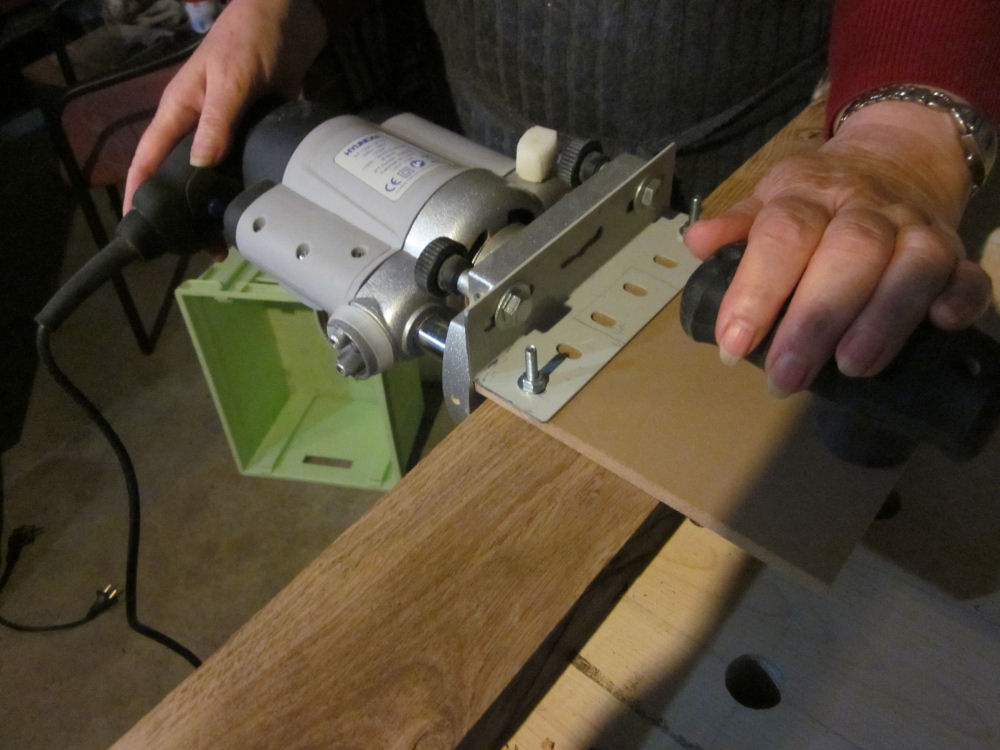

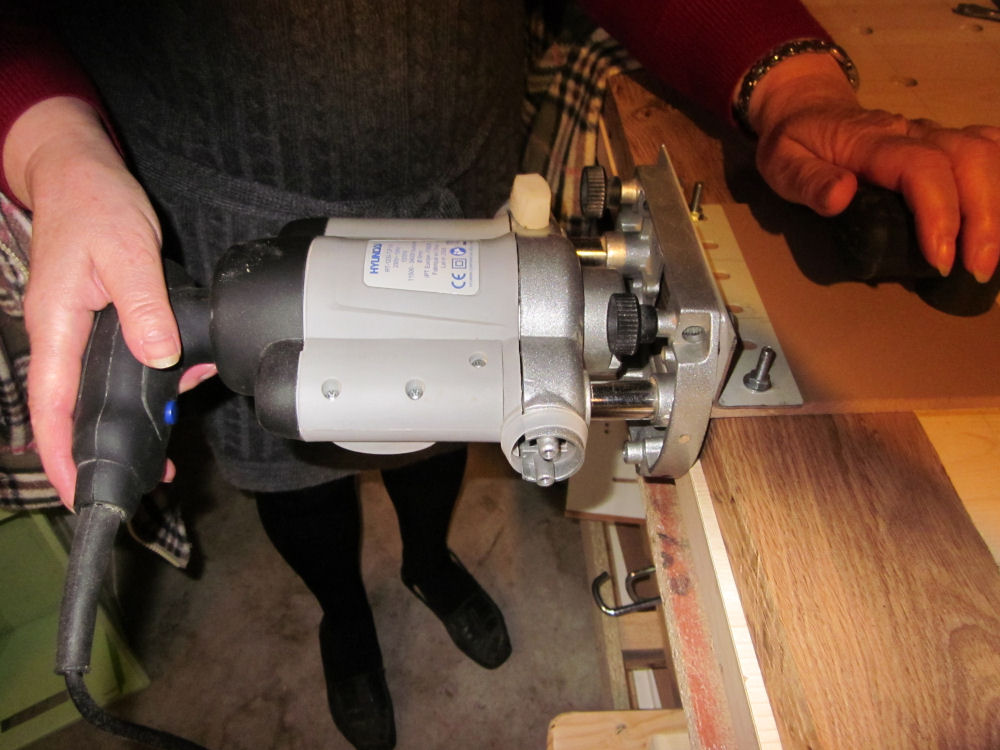

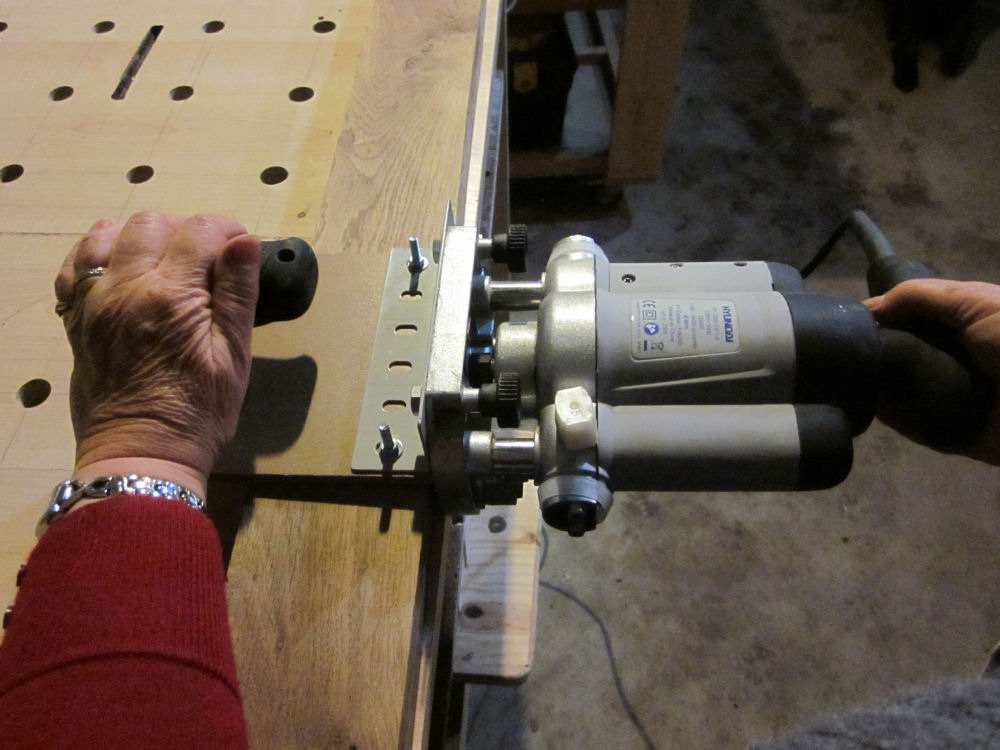

pour la mettre en situation, je n'avais pas assez de mains, j'ai donc fait appel à mon mannequin préférée pour prendre la pose :
Photo 056.jpg
Photo 057.jpg
Photo 059.jpg
ma "clio" sera donc à mi chemin entre la Domino et une lamelleuse (ou fraiseuse à lamelle)
demain j'attaque la partie semelle avec le cahier de charge suivant :
parfaitement à 90°, réglable en hauteur, supportant la poignée
y a plus ka ;)
à+
j-pierre
j-pierre

En essayant continuellement, on finit par réussir.
Donc : plus ça rate, plus on a de chances que ça marche.
Proverbe Shadok
Avatar de l’utilisateur
AlexDSL
Accro
Messages : 1976
Inscription : 17 janv. 2013, 21:45
Contact :

Re: la Domino du pauvre!

Message par AlexDSL »

Super, ça avance !
